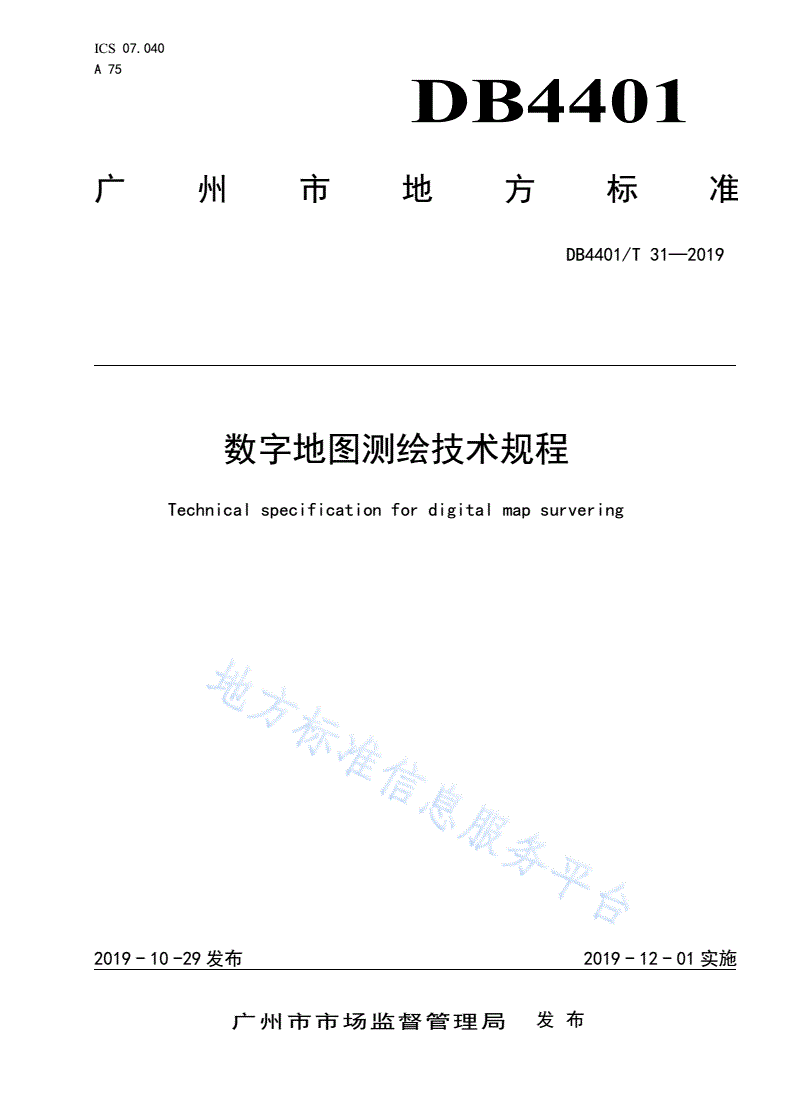

ICS07.040

A75

DB4401

广州市地方标准

DB4401/T31—2019

数字地图测绘技术规程

Technicalspecificationfordigitalmapsurvering

2019-10-29发布2019-12-01实施

广州市市场监督管理局发布

DB4401/T31—2019

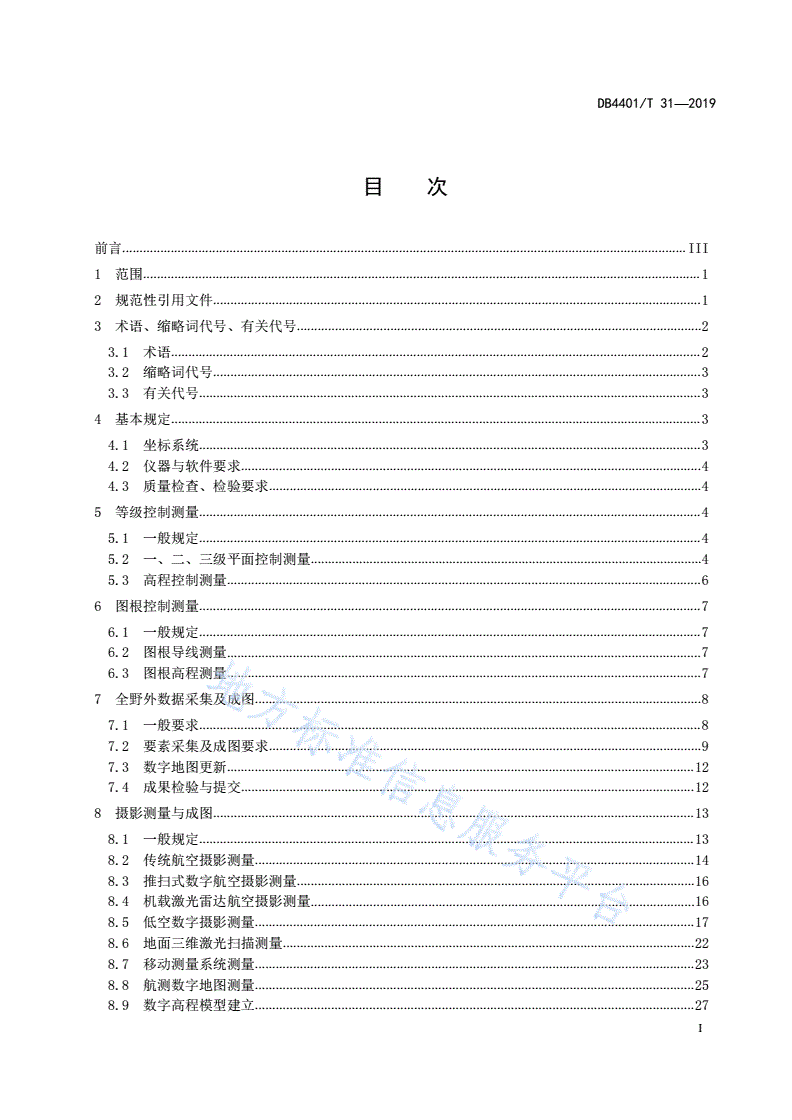

目  次

前言...................................................................................................................................................................III

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语、缩略词代号、有关代号.....................................................................................................................2

3.1术语.........................................................................................................................................................2

3.2缩略词代号.............................................................................................................................................3

3.3有关代号.................................................................................................................................................3

4基本规定.........................................................................................................................................................3

4.1坐标系统.................................................................................................................................................3

4.2仪器与软件要求.....................................................................................................................................4

4.3质量检查、检验要求.............................................................................................................................4

5等级控制测量.................................................................................................................................................4

5.1一般规定.................................................................................................................................................4

5.2一、二、三级平面控制测量.................................................................................................................4

5.3高程控制测量.........................................................................................................................................6

6图根控制测量.................................................................................................................................................7

6.1一般规定.................................................................................................................................................7

6.2图根导线测量.........................................................................................................................................7

6.3图根高程测量.........................................................................................................................................7

7全野外数据采集及成图.................................................................................................................................8

7.1一般要求.................................................................................................................................................8

7.2要素采集及成图要求.............................................................................................................................9

7.3数字地图更新.......................................................................................................................................12

7.4成果检验与提交...................................................................................................................................12

8摄影测量与成图...........................................................................................................................................13

8.1一般规定...............................................................................................................................................13

8.2传统航空摄影测量...............................................................................................................................14

8.3推扫式数字航空摄影测量...................................................................................................................16

8.4机载激光雷达航空摄影测量...............................................................................................................16

8.5低空数字摄影测量...............................................................................................................................17

8.6地面三维激光扫描测量.......................................................................................................................22

8.7移动测量系统测量...............................................................................................................................23

8.8航测数字地图测量...............................................................................................................................25

8.9数字高程模型建立...............................................................................................................................27

I

DB4401/T31—2019

8.10数字正射影像图制作.........................................................................................................................28

9数字地图编绘...............................................................................................................................................29

9.1一般规定...............................................................................................................................................29

9.21:2000数字地图编绘..........................................................................................................................30

9.31:5000数字地图编绘..........................................................................................................................33

9.4成果检验与提交...................................................................................................................................35

10数据编辑及检查规定.................................................................................................................................36

10.1基本规定.............................................................................................................................................36

10.2点符号要素表示规定.........................................................................................................................36

10.3线、面状要素处理规定.....................................................................................................................36

10.4注记要素表示规定.............................................................................................................................36

10.5数据构造要求.....................................................................................................................................37

10.6数据检查的主要内容.........................................................................................................................37

11成果管理要求.............................................................................................................................................37

11.1测绘成果的使用、保存及销毁.........................................................................................................37

11.2测绘成果的汇交.................................................................................................................................37

11.3测绘成果的存储及备份.....................................................................................................................37

11.4测绘成果的数据库管理.....................................................................................................................37

附录A（资料性附录）等级导线点标石埋设样式.....................................................................................38

II

DB4401/T31—2019

前  言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由广州市规划和自然资源局（原广州市国土资源和规划委员会）提出并归口。

本标准起草单位：广州市城市规划勘测设计研究院。

本标准主要起草人：张志媛、欧海平、林鸿、丘广新、王叙泉、胡耀锋、何华贵、宋杨、王峰、肖

海威、郭朝晖、刘志辉、王磊、林华健、林瑾云。

本标准为首次发布。

III

DB4401/T31—2019

数字地图测绘技术规程

1范围

本标准规定了数字地图测绘的基本规定、等级控制测量、图根控制测量、全野外数据采集及成图、

摄影测量与成图、数字地图编绘、数据编辑及检查、成果管理等方面的要求。

本标准适用于广州市1:500、1:1000、1:2000、1:5000数字地图测绘及1:2000、1:5000数字地图编

绘工作。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T917公路路线标识规则和国道编号

GB/T79301:5001:10001:2000地形图航空摄影测量内业规范

GB/T79311:5001:10001:2000地形图航空摄影测量外业规范

GB/T12898国家三、四等水准测量规范

GB/T139771:50001:10000地形图航空摄影测量外业规范

GB/T139901:50001:10000地形图航空摄影测量内业规范

GB/T14268国家基本比例尺地形图更新规范

GB/T14911测绘基本术语

GB/T149121:5001:10001:2000外业数字测图技术规程

GB/T17798地理空间数据交换格式

GB/T18316数字测绘成果质量检查与验收

GB/T20257.2国家基本比例尺地图图式第2部分:1:50001:10000地形图图式

GB/T24356测绘成果质量检查与验收

GB/T27919IMU/GPS辅助航空摄影技术规范

GB/T27920.1数字航空摄影规范第1部分:框幅式数字航空摄影

GB/T27920.2数字航空摄影规范第2部分:推扫式数字航空摄影

GB50167工程摄影测量规范

CH/T1007基础地理信息数字产品元数据

CH/T1015.2基础地理信息数字产品1:100001:50000生产技术规程第2部分：数字高程模型（DEM）

CH/T8023机载激光雷达数据处理技术规范

CH/T8024机载激光雷达数据获取技术规范

CH/T9008.1基础地理信息数字成果1:5001:10001:2000数字线划图

CH/T9008.2基础地理信息数字成果1:5001:10001:2000数字高程模型

CH/T9008.3基础地理信息数字成果1:5001:10001:2000数字正射影像图

CH/T9012基础地理信息数字成果数据组织及文件命名规则

CH/Z3005-2010低空数字航空摄影规范

1

DB4401/T31—2019

CJJ/T8城市测量规范

CJJ/T73卫星定位城市测量技术规范

CJJ100城市基础地理信息系统技术规程

DBJ440100/T2301:5001:10001:2000地形图图式

3术语、缩略词代号、有关代号

3.1术语

3.1.1

等级控制测量hierarchicalcontrolsurvey

进行二、三、四等及一、二、三级控制点平面和高程测量工作。

3.1.2

图根控制点mappingcontrolpoint

直接用于测绘地形图的控制点，简称图根点。

3.1.3

图根控制测量mappingcontrolsurvey

进行图根控制点平面和高程测量工作。

3.1.4

最弱点weakestpoint

在测量控制网中利用起算点的数据及观测值，经数据处理后相对于起算点精度最低的点。

3.1.5

广州市连续运行卫星定位城市测量服务综合系统guangzhoucontinuouslyoperatingreference

stations

广州市建立和使用的连续运行卫星定位服务系统。

3.1.6

航空摄影测量aerophotogrammetry

利用航空飞行器所拍摄的航空影像进行的摄影测量。

3.1.7

推扫式数字航空摄影测量push-broomdigitalaerialphotogrammetry

推扫式数字航空摄影是由推扫式探测器获取扫描行数字影像，并通过探测器集成搭载平台沿航向运

动获取一组相邻行影像，并由此构成一个更大连续影像的摄影过程。

3.1.8

机载激光雷达航空摄影测量airbornelaserdetectionandrangingaerialphotogrammetry

机载激光雷达是将光电技术、惯性测量与GNSS复合姿态测量技术、激光扫描测距技术、高精度飞行

器导航技术、图像处理技术高度集成的软硬件系统。

3.1.9

数字地图digitalmap

按一定的数据组织方式，以地理空间数据集合形式表示的地图。

3.1.10

数字空中三角测量digitalaerotriangulation

以数字影像为基础，通过计算机进行影像匹配、自动相关或人工干预等方法来完成同名像点的识别、

内定向、相对定向、模型连接、控制点量测，最后由平差软件解算出像点的大地坐标。

2

DB4401/T31—2019

3.2缩略词代号

GNSS—全球导航卫星系统Globalnavigationsatellitesystem；

GZCORS—广州市连续运行卫星定位城市测量服务综合系统GuangzhouContinuouslyOperating

ReferenceStations；

DEM—数字高程模型DigitalElevationModel；

DLG—数字线划图DigitalLineGraphic；

DOM—数字正射影像图DigitalOrthophotoMap；

DRG—数字栅格地图DigitalRasterGraphic；

PDOP—三维位置精度因子Three-dimensionalPositionDilutionofPrecision；

RTK—载波相位动态实时差分Real-timeKinematic；

TIN—不规则三角网TriangulatedIrregularNetwork；

POS—定位定姿系统PositioningandOrientationSystem；

DGPS—差分全球定位系统DifferenceGlobalPositioningSystem；

IMU—惯性测量单元InertialMeasurementUnit。

3.3有关代号

DJ1—室外条件下一测回水平方向中误差不超过1″的经纬仪或全站仪；

DJ2—室外条件下一测回水平方向中误差不超过2″且大于1″的经纬仪或全站仪；

DJ6—室外条件下一测回水平方向中误差不超过6″且大于2″的经纬仪或全站仪；

DS05—每千米水准测量高差中数偶然中误差不超过0.5mm的光学水准仪；

DS1—每千米水准测量高差中数偶然中误差不超过1mm且大于0.5mm的光学水准仪；

DS3—每千米水准测量高差中数偶然中误差不超过3mm且大于1mm的光学水准仪；

DSZ05—每千米水准测量高差中数偶然中误差不超过0.5mm的数字水准仪；

DSZ1—每千米水准测量高差中数偶然中误差不超过1mm且大于0.5mm的数字水准仪；

MD—观测边的平均测距中误差；每千米测距中误差StandardDeviation。

4基本规定

4.1坐标系统

4.1.1广州市数字地图测绘应采用广州2000坐标系和广州市高程系统，若需转换为其他坐标系统的，

应使用由广州市测绘行政主管部门批准的坐标转换关系。

4.1.2广州2000坐标系包括东、西两个投影带，东、西投影带分界以行政区划界线划分，除增城区使

用广州2000坐标系东投影带外，广州市其他行政区均使用广州2000坐标系西投影带。1:500及更大比

例尺数字地图测绘应按东、西投影带分界线分别进行；1:1000、1:2000、1:5000及更小比例尺数字地

图测绘应使用广州2000坐标系西投影带。地理信息系统应提供投影换带功能，实现不同比例尺数字地

图一张图显示功能。

4.1.3数字地图测绘日期采用公元纪年，时间采用北京时间。

4.2仪器与软件要求

4.2.1本标准中涉及的距离测量应采用标称精度不低于Ⅱ级(5mm≤∣MD∣≤10mm)的测距仪；角度测

-6

量应采用不低于DJ6级精度的经纬仪或全站仪；GNSS接收机标称精度应不低于10mm+5×10。

4.2.2测量使用的仪器设备应定期检验校正，并使其保持良好状态。

3

DB4401/T31—2019

4.2.3使用的软件应通过相关鉴定或验证。

4.3质量检查、检验要求

4.3.1本标准以中误差作为衡量精度的指标，以二倍中误差作为极限误差。

4.3.2测量成果应按《数字测绘成果质量检查与验收》GB/T18316、《测绘成果质量检查与验收》GB/T

24356的规定进行检查验收，并按要求编写检查验收报告。

5等级控制测量

5.1一般规定

5.1.1本章节规定了一、二、三级控制点测量的技术规定和要求，四等以上(含四等)控制点测量按照

《城市测量规范》CJJ／T8及《卫星定位城市测量技术规范》CJJ/T73的要求执行。

5.1.2等级控制测量最弱点相对起算点的点位中误差不应大于±5cm、高程中误差不应大于±2cm。

5.1.3一、二、三级导线线号由“字轨（测区）+Ⅰ(或Ⅱ、Ⅲ)+自然编号+线”组成、点名由“字轨（测

区）+Ⅰ(或Ⅱ、Ⅲ)+自然编号”组成。

5.1.4一、二、三级GNSS静态测量点名由“字轨（测区）＋ⅠG(或ⅡG、ⅢG)+自然编号”组成。

5.1.5RTK测量控制点点名在自然编号前加“V”字轨标识。

5.1.6等级控制点应绘制点之记，点之记应采用适当比例尺根据控制点所在位置按北方向准确描绘。

5.2一、二、三级平面控制测量

5.2.1网形设计、选点与埋石:

a)测量前应进行网形方案设计，经审批同意后方可开展下一步工作；

b)控制点点位应选在坚固稳定的地点，便于观测和永久保存；

c)控制点标石可视情况埋设楼顶点标石、小铁盖标石和预制桩标石（见附录A）。

5.2.2电磁波测距导线测量按《城市测量规范》CJJ/T8要求进行，其主要技术指标应符合表1的规

定。

表1电磁波测距导线测量主要技术指标

闭合环或附

平均长度测距中误差测角中误差导线全长相对角度闭合差最弱点中误差

等级合导线长度

(m)(mm)(")闭合差(")(cm)

(km)

一级≤3.6300±15±51/14000±10n±5

二级≤2.4200±15±81/10000±16n±5

三级≤1.5120±15±121/6000±24n±5

注：n为测站数

5.2.3导线网的布设应符合下列规定:

a)导线网中，结点与高级点、结点与结点之间的导线长度不应大于附合导线规定长度的0.7倍；

b)当附合导线长度短于规定长度的1/3时，导线的全长闭合差应不大于0.13m；

c)特殊情况下，导线的总长和平均边长可放宽至表1规定长度的1.5倍，但其全长闭合差应不大

于0.26m；

4

DB4401/T31—2019

d)导线相邻边长之比不宜大于1:3，当附合导线的边数大于12条时，其测角精度应提高一个等

级。

5.2.4卫星定位静态测量

a)静态测量按照《卫星定位城市测量技术规范》CJJ/T73执行，控制点必须构成网形或附合图

形，外业数据采样间隔设定10-15″，其主要技术指标应符合表2的规定；

b)静态测量的起算控制点的个数应不小于3个，并应均匀分布；

c)观测时要求在开机和关机时各量一次天线高，两次天线高较差应在3mm之内，最终成果取平

均值；

d)静态测量平差计算必须采用独立基线计算，基线解算宜采用双差固定解；

e)静态测量成果输出应包括相应坐标系中的三维或二维坐标、基线向量、基线边长、方位角、精

度等指标。

表2卫星定位静态测量主要技术指标

等级卫星高度角时段长度同步环坐标同步环线全闭（附）合环最弱边相对最弱点位中

分量相对闭长相对闭合

（°）（Min）边数中误差误差(cm)

合差（ppm）差（ppm）

一级≥15≥459.015.0≤101/20000±5

二级≥15≥459.015.0≤101/10000±5

三级≥15≥459.015.0≤101/8000±5

5.2.5GZCORS-RTK测量

a)GZCORS-RTK测量可进行三级点和图根点测量，测量基本技术要求应符合表3的规定；

b)测量时应采用三角架进行作业，在得到固定解状态下方可进行数据记录。单次测回应满足点位

平面残差HRMS≤±2cm，高程残差VRMS≤±3cm；

c)GZCORS-RTK控制点测回间观测记录的时间间隔不应小于一分钟。测回间的平面坐标分量较差

不应超过2cm,垂直坐标分量较差不应超过3cm。应取各测回结果的平均值作为最终观测成果；

d)控制点应进行边长、角度、高差或导线联测检核，平面校核点检核测量技术要求应符合表4

的规定，高程检核点检核测量技术要求应符合表5的规定。

表3GZCORS-RTK测量基本要求

等级相邻点间距离(m)点位中误差(cm)边长相对中误差测回数采集历元数

三级≥20051/6000≥3≥20

图根≥10051/4000≥2≥20

注1：一测回是指流动站接收机在重新初始化之后所成功完成的一次RTK测量；

注2：个别困难条件下，相邻点间距离可缩短至规定值的2/3，但边长与全站仪检测较差应≤±2cm；

表4RTK平面控制点检核测量技术要求

边长检核角度检核导线联测检核

等级测距中误差边长较差相对测角中误差角度较差限差角度闭合差边长相对闭合

（mm）中误差(")(")(")差

三级≤15≤1/4000≤12±30±40n≤1/4000

图根≤20≤1/2500≤20±60±60n≤1/2000

注1：n为测站数；

注2：导线联测按低一个等级的常规导线测量。

5

DB4401/T31—2019

表5控制点高程检核技术要求

方法水准测量（mm）三角高程（m）

限差≤30L≤0.4s

注1：L为水准检测线路长度，以km为单位。小于0.5km按0.5km计；

注2：S为检测点间距，以km为单位。小于0.1km按0.1km计，S大于0.3km的，三角高程计算中应考虑球气

差改正。

5.3高程控制测量

一、二、三级控制点均需按四等精度要求施测高程，可采用水准测量、电磁波测距三角高程导线测

量和卫星定位高程测量等方法进行。

5.3.1四等水准量主要技术指标应符合表6的规定。

表6四等水准网测量的主要技术要求

每公里高差中数中误差往返较差、

附合水准

水准测量(mm)视线长度前后视距前后视距附合或环

路线平均仪器类型

等级偶然中(m)差(m)累积差(m)线闭合差

全中误差长度(km)

误差(mm)

DS3≤100

四等≤±5≤±1015≤3.0≤10.0<±20L

DS1，DS05≤150

注1：L为往返测段、附合或环线的路线长(以km计)；

注2：采用数字水准仪测量的技术要求与同等级的光学水准仪测量技术要求相同。

5.3.2电磁波测距三角高程导线测量

采用电磁波测距三角高程导线测量方法进行四等高程控制测量时，高程导线应起闭于不低于三等的

水准点上，其主要技术指标应符合表7的规定。

表7四等电磁波测距三角高程导线测量要求

测回差、指标差互对向高差较差附合（环）闭合差

导线边长总长垂直角测回数

差（mm）（mm）

＜1km＜15
