T/CIET 28-2023 装配式波纹钢结构路边沟应用技术规程

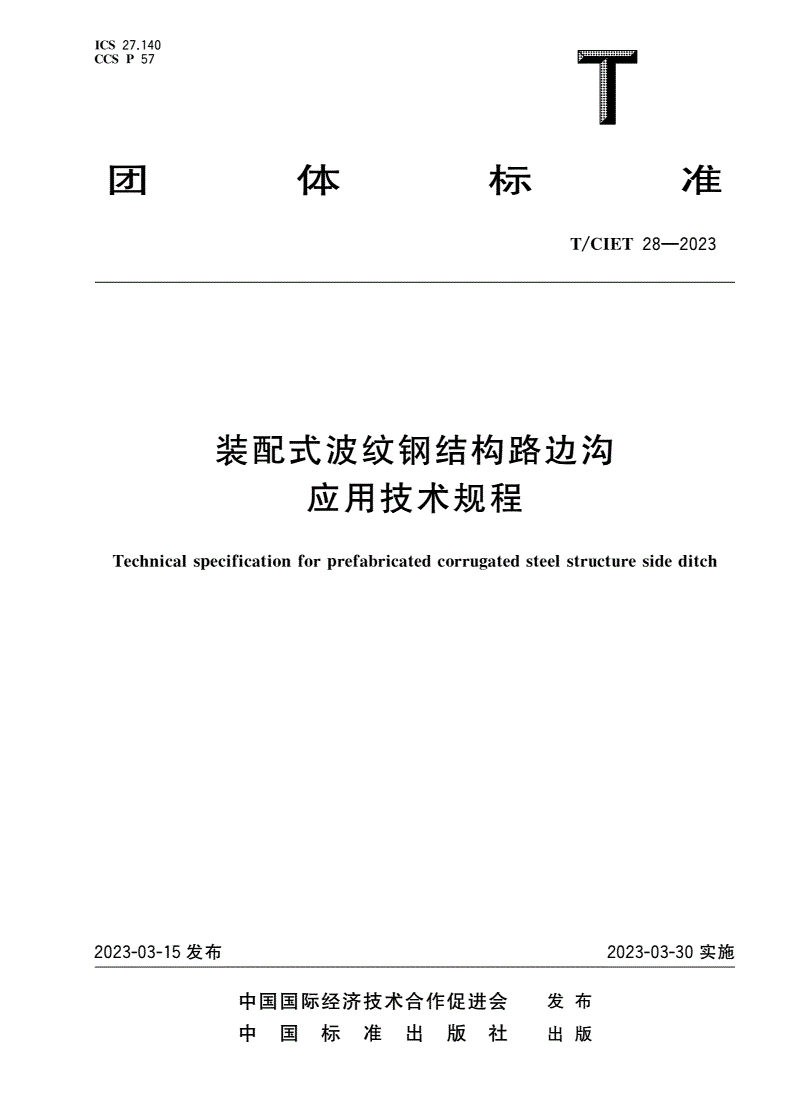

ICS27.140

CCSP57

团体标准

/—

TCIET282023

装配式波纹钢结构路边沟

应用技术规程

Technicalsecificationforrefabricatedcorruatedsteelstructuresideditch

ppg

2023-03-15发布2023-03-30实施

中国国际经济技术合作促进会发布

中国标准出版社出版

/—

TCIET282023

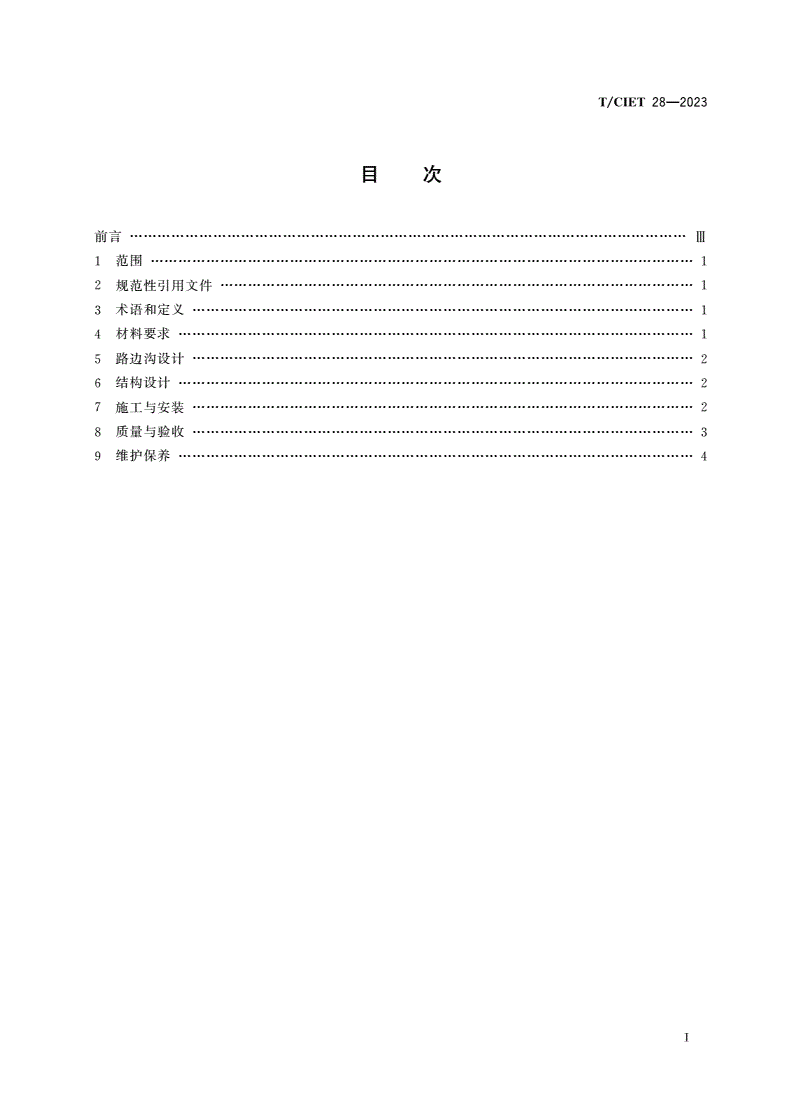

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4材料要求…………………1

5路边沟设计………………2

6结构设计…………………2

7施工与安装………………2

8质量与验收………………3

9维护保养…………………4

Ⅰ

/—

TCIET282023

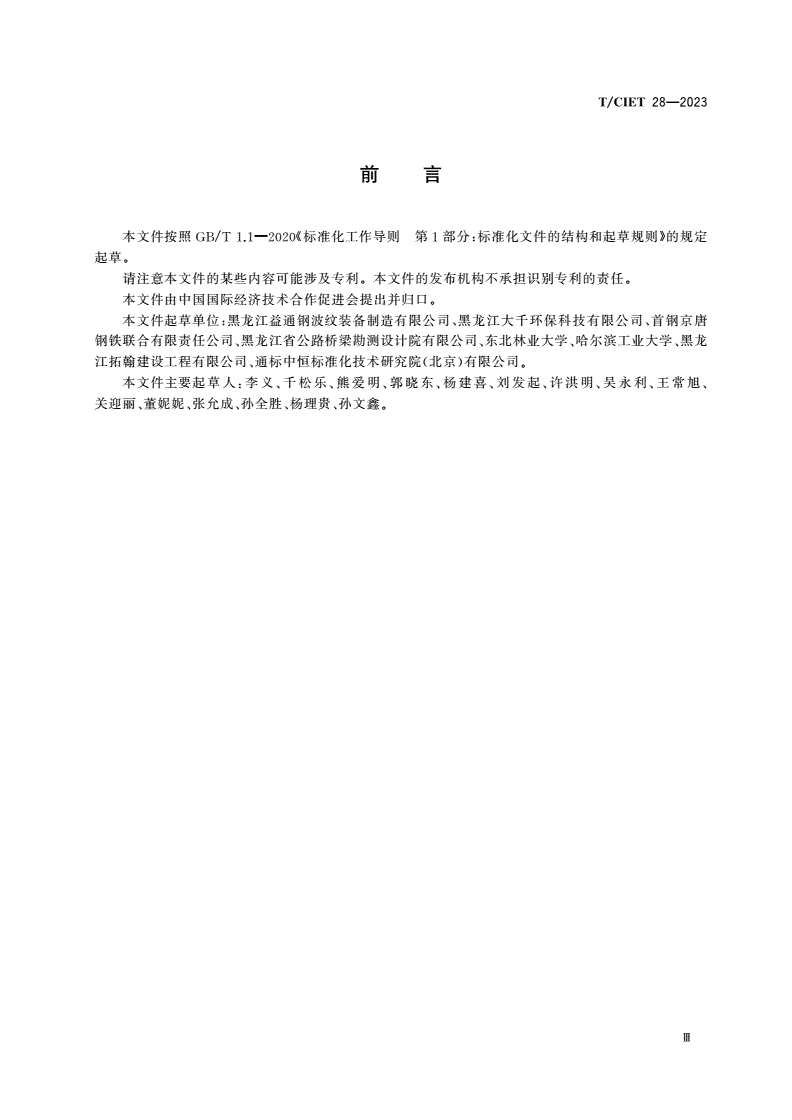

前言

/—《:》

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GBT1.120201

起草。

。。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

本文件由中国国际经济技术合作促进会提出并归口。

:、、

本文件起草单位黑龙江益通钢波纹装备制造有限公司黑龙江大千环保科技有限公司首钢京唐

、、、、

钢铁联合有限责任公司黑龙江省公路桥梁勘测设计院有限公司东北林业大学哈尔滨工业大学黑龙

、()。

江拓翰建设工程有限公司通标中恒标准化技术研究院北京有限公司

:、、、、、、、、、

本文件主要起草人李义千松乐熊爱明郭晓东杨建喜刘发起许洪明吴永利王常旭

、、、、、。

关迎丽董妮妮张允成孙全胜杨理贵孙文鑫

Ⅲ

/—

TCIET282023

装配式波纹钢结构路边沟

应用技术规程

1范围

、、、、

本文件规定了装配式波纹钢结构路边沟的材料要求路边沟设计结构设计施工与安装质量与验

、。

收维护保养

、。

本文件适用于新建扩建和改建的埋地排水系统

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

/连续热镀锌和锌合金镀层钢板及钢带

GBT2518

/、、

GBT25052连续热浸镀层钢板和钢带尺寸外形重量及允许偏差

GB50069给水排水工程构筑物结构设计规范

GB50268给水排水管道工程施工及验收规范

JGJ79建筑地基处理技术规范

/连续热镀锌铝镁合金镀层钢板及钢带

YBT4761

3术语和定义

下列术语和定义适用于本文件。

3.1

边沟sideditch

,,

设置在挖方路基路肩外侧及低填方路基地脚外侧的纵向人工沟渠用以收集路面的地面水排除路

,。

基拦截道路上方边坡的坡面水迅速汇集并把它们引入顺畅的排水通道中

3.2

装配式波纹钢结构路边沟refabricatedcorruatedsteelstructuresideditch

pg

,()。

用波纹钢板压制成型通过物理连接形成具有排水功能的边沟3.1

4材料要求

、,/;

4.1波纹钢板宜选择连续热镀锌锌铁合金钢板及钢带质量应符合GBT2518的要求锌铝镁合金

,/。

镀层的钢板及钢带质量应符合YBT4761的要求

,。

4.2装配式波纹钢结构路边沟由波纹钢结构和连接件组成通过连接件将波纹钢结构紧密连接

:,。

注在坡比较小的情况下可采用结构密封胶等材料辅助提高水防渗漏效果

、、/

4.3装配式波纹钢结构路边沟用钢板和钢带的规格尺寸外形重量及允许偏差应符合GBT25052

,。

的要求并与设计尺寸相匹配

1
