GB/T 39275-2020 电力电子系统和设备 有源馈电变流器(AIC)应用的运行条件和特性

GB/T 39275-2020 Power electronics systems and equipment—Operation conditions and characteristics of active infeed converter (AIC) applications

国家标准 中文简体 现行 页数：85页 | 格式：PDF

基本信息

标准号
GB/T 39275-2020
相关服务
购买纸质版 商用授权
标准类型
国家标准
标准状态
现行
中国标准分类号（CCS）
K46 电力半导体器件、部件
国际标准分类号（ICS）
29.200 整流器、转换器、稳压电源
发布日期
2020-11-19
实施日期
2021-06-01
发布单位/组织
国家市场监督管理总局、国家标准化管理委员会
归口单位
全国电力电子系统和设备标准化技术委员会(SAC/TC 60)
适用范围
本标准阐述了采用各种技术和拓扑的有源馈电变流器（AIC）的运行条件和典型特性，它们能连接在供电网络（电网）交流侧与电流或电压恒定的直流侧之间，且在正向和反向（回馈）两个方向进行电功率（有功和无功）变换。
通常，有源馈电变流器与所有电压和功率等级的调速电气传动系统（PDS）、不间断电源系统（UPS）、有源滤波器、光伏系统、风力发电系统、电池支持的电源管理系统等的直流侧一起使用。
有源馈电变流器通常连接在供电网络（交流侧）与电流或电压的直流侧之间，目的是通过合成正弦波交流电流，避免产生低频谐波（例如频率低于1 kHz）。其中一些还能补偿给定的供电侧电压已有的谐波畸变。而且，它们能通过在正向和反向（回馈）两个方向转移电功率（有功和无功）而调节供电网络的功率因数，这能在系统中节能且稳定供电电压，或者将可再生能源或电能存储装置与供电网络耦合。
本标准给出了分析供电网络中有源馈电变流器发射值的实用方法。该方法基于2 kHz～9 kHz频段线路阻抗值和直接连接至供电网络的电容器耐受能力的最新结果。
由此产生了对频率150 kHz以下的发射值设计的基本考虑。
以下内容不在本标准的范围内：
——有源馈电应用设计、开发或进一步的功能要求；
——设施中的寄生元件或电子设计不良及其处理措施导致有源馈电变流器与其他设备之间相互作用或影响的可能性；
——“架空线”供电网络：缺乏其三相阻抗的信息（测量）。这可能是将来版本的主题。

发布历史

文前页预览

GB/T 39275-2020 电力电子系统和设备 有源馈电变流器(AIC)应用的运行条件和特性-第1页
GB/T 39275-2020 电力电子系统和设备 有源馈电变流器(AIC)应用的运行条件和特性-第2页
GB/T 39275-2020 电力电子系统和设备 有源馈电变流器(AIC)应用的运行条件和特性-第3页
GB/T 39275-2020 电力电子系统和设备 有源馈电变流器(AIC)应用的运行条件和特性-第4页
GB/T 39275-2020 电力电子系统和设备 有源馈电变流器(AIC)应用的运行条件和特性-第5页

研制信息

起草单位：
西安电力电子技术研究所、深圳市三和电力科技有限公司、苏州汇川技术有限公司、西安爱科赛博电气股份有限公司、科华恒盛股份有限公司、荣信汇科电气技术有限责任公司、南京国电南自新能源科技有限公司、南京南瑞继保电气有限公司、广东志成冠军集团有限公司、雷诺士(常州)电子有限公司、珠海泰坦科技股份有限公司、西安高压电器研究院有限责任公司、常州市信宝电源设备有限公司
起草人：
蔚红旗、吕韬、陈实、冯广义、杜伟、丁雅丽、杨轶成、谢晔源、李民英、董添华、高新华、潘景宜、张长春、吕培专、王宇、牛颖、黄熹东、徐卫卫
出版信息：
页数：85页 | 字数：161 千字 | 开本： 大16开

内容描述

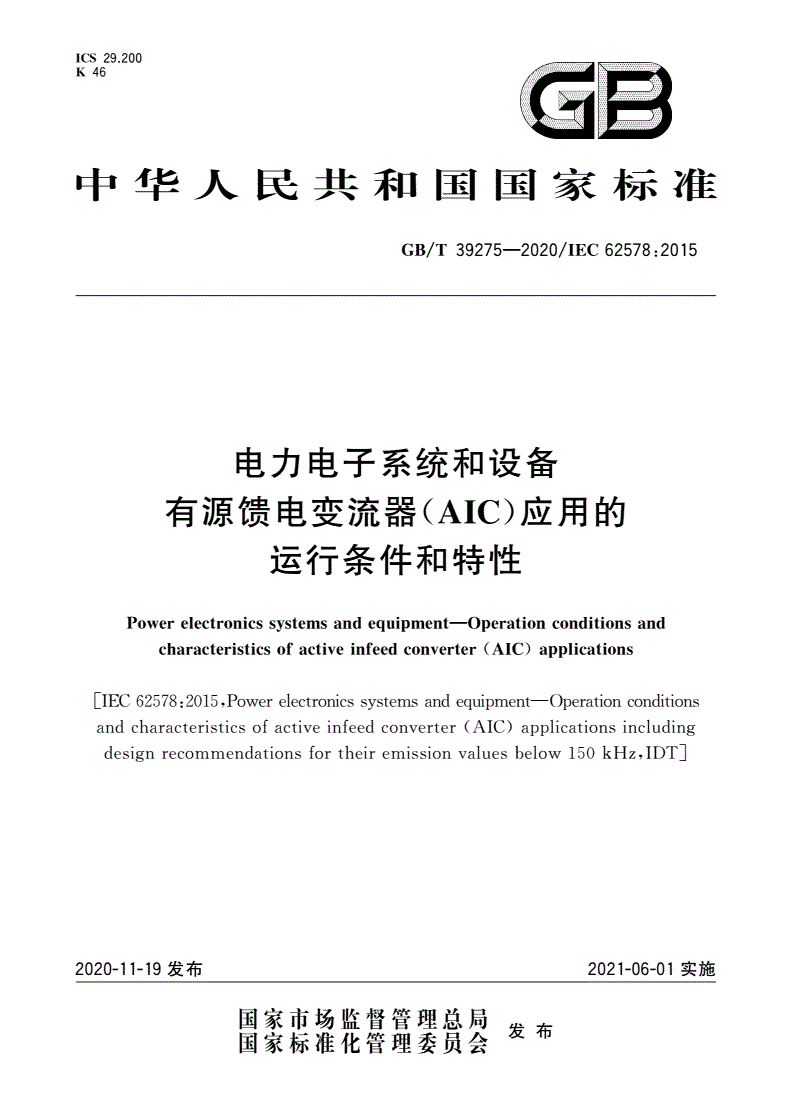

ICS29.200

K46

中华人民共和国国家标准

/—/:

GBT392752020IEC625782015

电力电子系统和设备

有源馈电变流器()应用的

AIC

运行条件和特性

—

PowerelectronicssstemsandeuimentOerationconditionsand

yqpp

()

characteristicsofactiveinfeedconverterAICalications

pp

[:,—

IEC625782015PowerelectronicssstemsandeuimentOerationconditions

yqpp

()

andcharacteristicsofactiveinfeedconverterAICalicationsincludin

ppg

,]

desinrecommendationsfortheiremissionvaluesbelow150kHzIDT

g

2020-11-19发布2021-06-01实施

国家市场监督管理总局

发布

国家标准化管理委员会

/—/:

GBT392752020IEC625782015

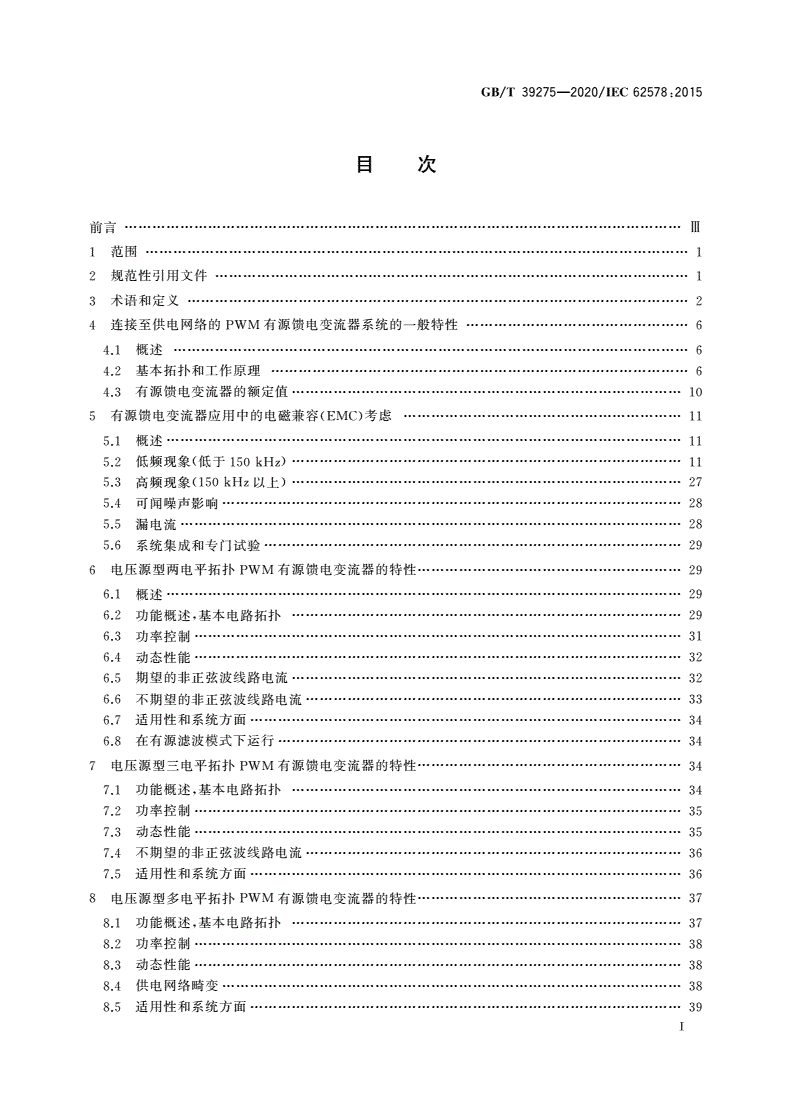

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………2

4连接至供电网络的PWM有源馈电变流器系统的一般特性…………6

4.1概述…………………6

4.2基本拓扑和工作原理………………6

4.3有源馈电变流器的额定值…………10

有源馈电变流器应用中的电磁兼容()考虑……………………

5EMC11

5.1概述…………………11

()…………

5.2低频现象低于150kHz11

高频现象(以上)…………

5.3150kHz27

5.4可闻噪声影响………………………28

5.5漏电流………………28

5.6系统集成和专门试验………………29

6电压源型两电平拓扑PWM有源馈电变流器的特性…………………29

6.1概述…………………29

,…………

6.2功能概述基本电路拓扑29

6.3功率控制……………31

6.4动态性能……………32

6.5期望的非正弦波线路电流…………32

6.6不期望的非正弦波线路电流………………………33

6.7适用性和系统方面…………………34

6.8在有源滤波模式下运行……………34

7电压源型三电平拓扑PWM有源馈电变流器的特性…………………34

,…………

7.1功能概述基本电路拓扑34

7.2功率控制……………35

7.3动态性能……………35

7.4不期望的非正弦波线路电流………………………36

7.5适用性和系统方面…………………36

8电压源型多电平拓扑PWM有源馈电变流器的特性…………………37

,…………

8.1功能概述基本电路拓扑37

8.2功率控制……………38

8.3动态性能……………38

8.4供电网络畸变………………………38

8.5适用性和系统方面…………………39

Ⅰ

/—/:

GBT392752020IEC625782015

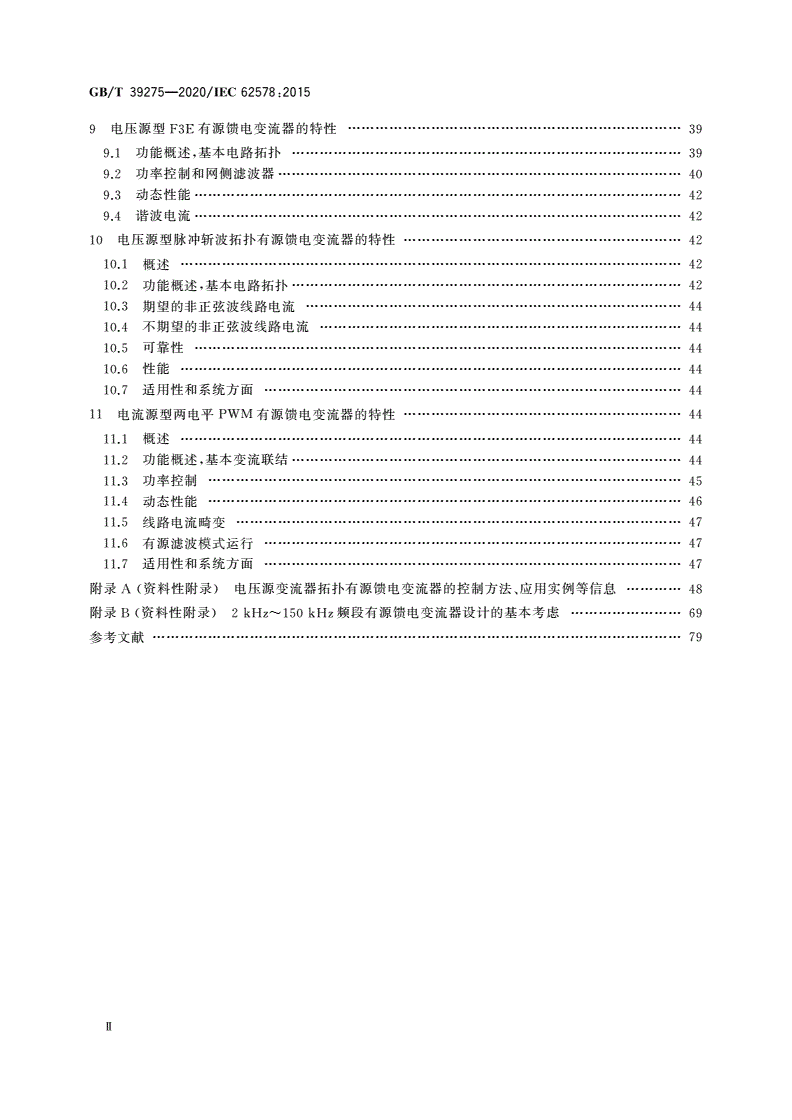

9电压源型F3E有源馈电变流器的特性
