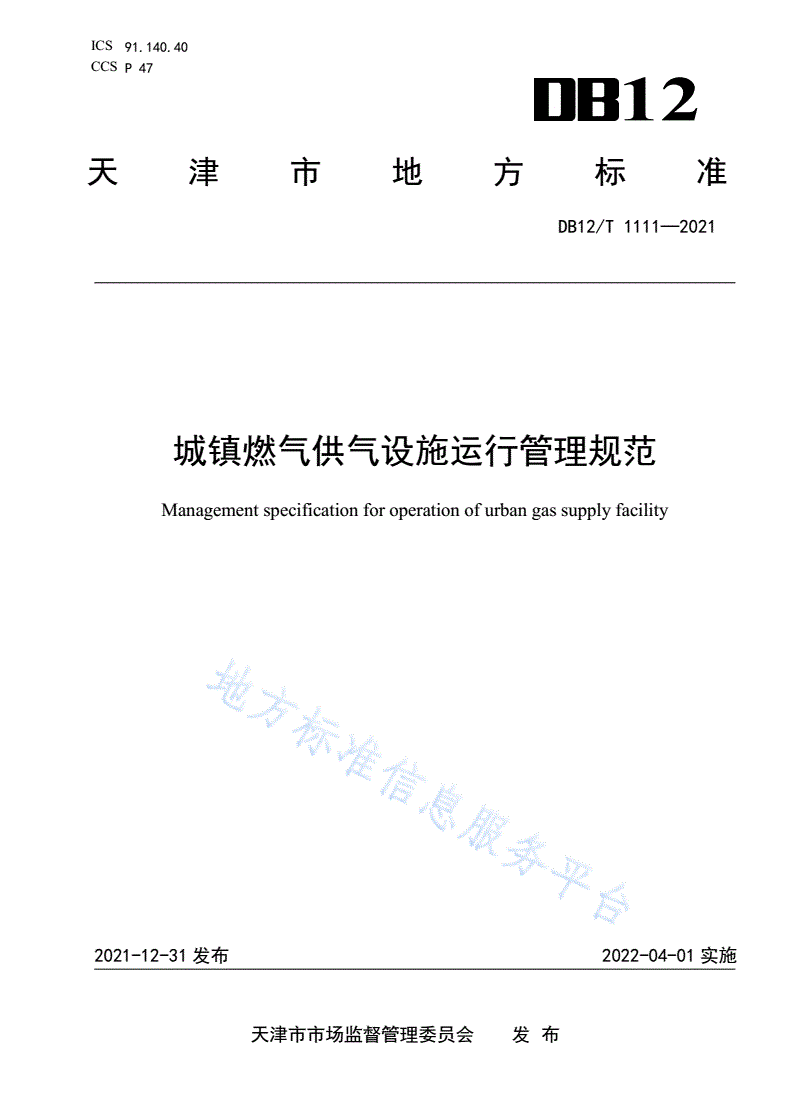

DB12/T 1111-2021 城镇燃气供气设施运行管理规范

ICS91.140.40

CCSP47

12

天津市地方标准

DB12/T1111—2021

城镇燃气供气设施运行管理规范

Managementspecificationforoperationofurbangassupplyfacility

2021-12-31发布2022-04-01实施

天津市市场监督管理委员会发布

DB12/T1111—2021

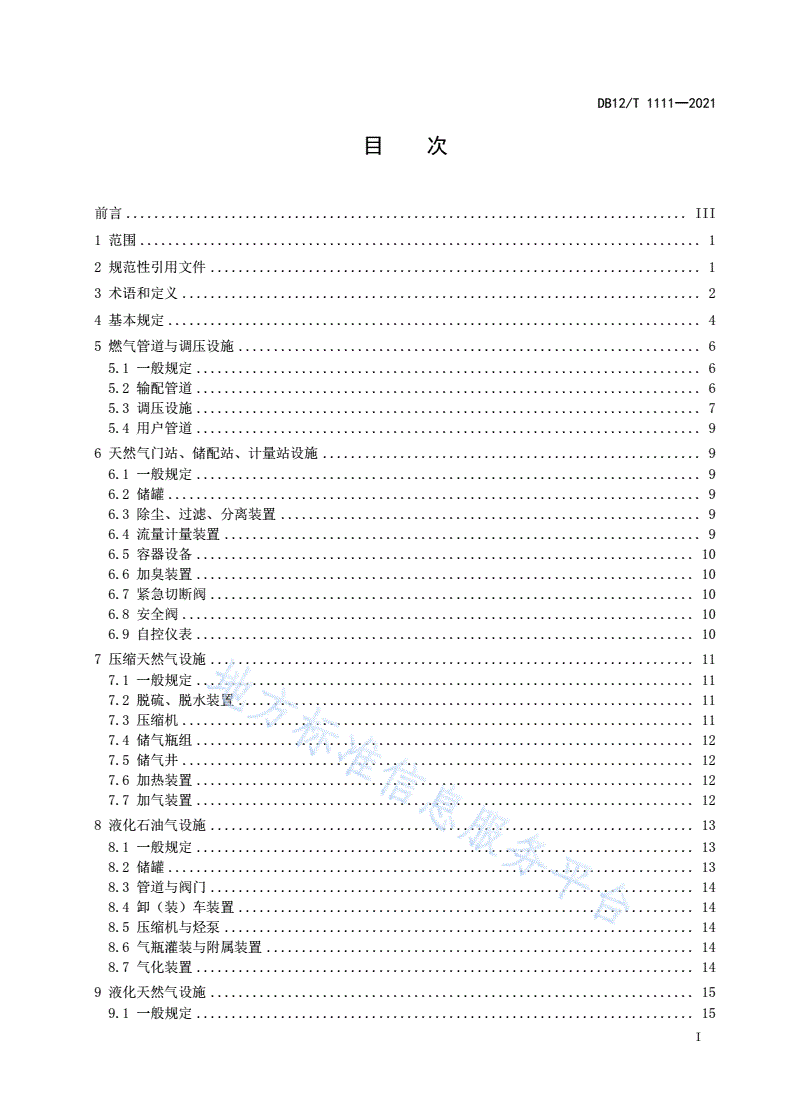

目次

前言................................................................................III

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................2

4基本规定............................................................................4

5燃气管道与调压设施..................................................................6

5.1一般规定........................................................................6

5.2输配管道........................................................................6

5.3调压设施........................................................................7

5.4用户管道........................................................................9

6天然气门站、储配站、计量站设施......................................................9

6.1一般规定........................................................................9

6.2储罐............................................................................9

6.3除尘、过滤、分离装置............................................................9

6.4流量计量装置....................................................................9

6.5容器设备.......................................................................10

6.6加臭装置.......................................................................10

6.7紧急切断阀.....................................................................10

6.8安全阀.........................................................................10

6.9自控仪表.......................................................................10

7压缩天然气设施.....................................................................11

7.1一般规定.......................................................................11

7.2脱硫、脱水装置.................................................................11

7.3压缩机.........................................................................11

7.4储气瓶组.......................................................................12

7.5储气井.........................................................................12

7.6加热装置.......................................................................12

7.7加气装置.......................................................................12

8液化石油气设施.....................................................................13

8.1一般规定.......................................................................13

8.2储罐...........................................................................13

8.3管道与阀门.....................................................................14

8.4卸（装）车装置.................................................................14

8.5压缩机与烃泵...................................................................14

8.6气瓶灌装与附属装置.............................................................14

8.7气化装置.......................................................................14

9液化天然气设施.....................................................................15

9.1一般规定.......................................................................15

I

DB12/T1111—2021

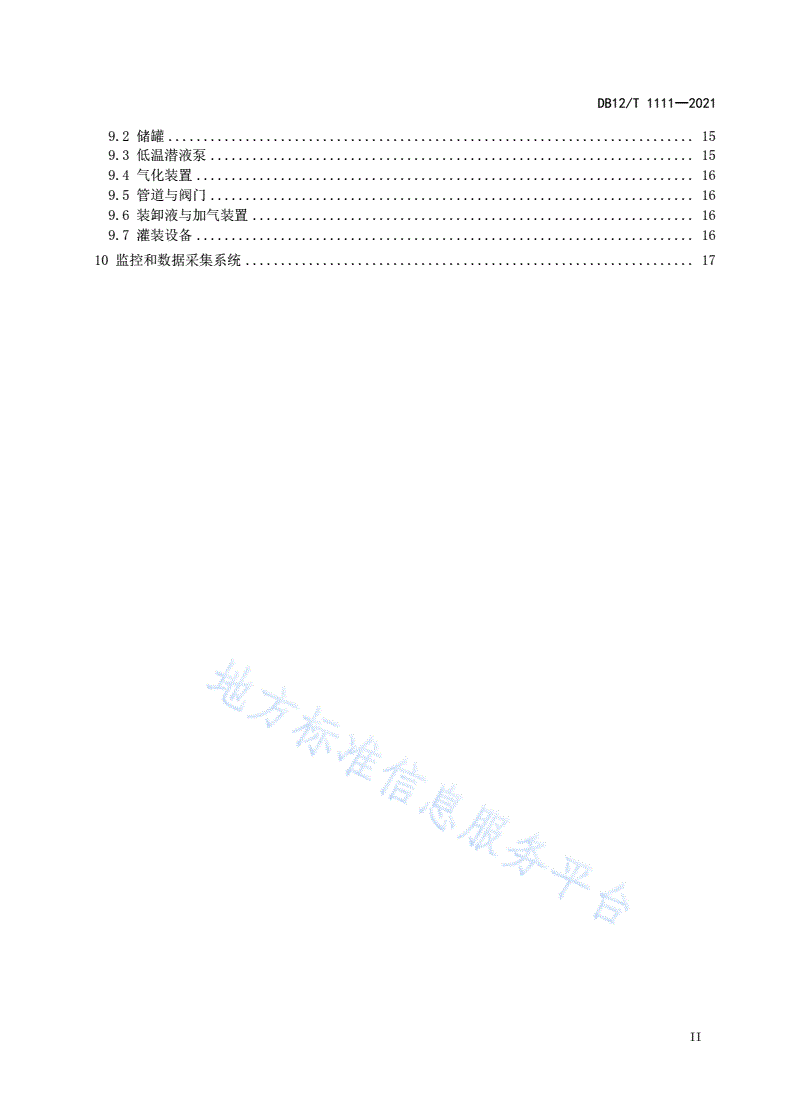

9.2储罐...........................................................................15

9.3低温潜液泵.....................................................................15

9.4气化装置.......................................................................16

9.5管道与阀门.....................................................................16

9.6装卸液与加气装置...............................................................16

9.7灌装设备.......................................................................16

10监控和数据采集系统................................................................17

II

DB12/T1111—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由天津市城市管理委员会提出并归口。

本文件起草单位：天津市供热燃气管理事务中心、中国市政工程华北设计研究总院有限公司、天津

市城市公用事业管理局、天津泰达滨海清洁能源集团有限公司、津燃华润燃气有限公司。

本文件主要起草人：马俊峰、吴旭、阎海鹏、董徒生、刘武、张健、韩克顺、张涛、李清利、邹军、

牟非、祝立国、刘剑、逄金龙、郭超、王斌、白国庆、李明浩、祖永和、张录佳、程国梁、白宏、吕文

质、冯迺强、高峰、李金陆、董成江、韩树华、王金柱、姚文文、范振、郑伟。

III

DB12/T1111—2021

城镇燃气供气设施运行管理规范

1范围

本文件规定了城镇燃气管道与调压设施，天然气门站、储配站、计量站设施，压缩天然气设施，液

化石油气设施，液化天然气设施，监控与数据采集系统运行管理的基本要求。

本文件适用于天津市城镇燃气供气设施从投产至报废期间的运行管理和评价。

本文件不适用于上述供气设施的维护、抢修和各类用户燃具与用气设备的管理，以及农村天然气供

气设施的运行管理。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB4387工业企业厂内铁路、道路运输安全规程

GB8978污水综合排放标准

GB12348工业企业厂界环境噪声排放标准

GB16297大气污染物综合排放标准

GB50028-2006（2020年版）城镇燃气设计规范

GB50348-2018安全防范工程技术标准

GB51102-2016压缩天然气供应站设计规范

GB51142-2015液化石油气供应工程设计规范

GB/T8334液化石油气钢瓶定期检验与评定

GB/T50680-2010城镇燃气工程基本术语标准

CJJ12家用燃气燃烧器具安装及验收规程

CJJ33城镇燃气输配工程施工及验收规范

CJJ51-2016城镇燃气设施运行、维护和抢修安全技术规程

CJJ95城镇燃气埋地钢质管道腐蚀控制技术规程

CJJ/T148城镇燃气加臭技术规程

CJJ/T153城镇燃气标志标准

CJJ/T215城镇燃气管网泄漏检测技术规程

GA/T1081安全防范系统维护保养规范

JJF1183温度变送器校准规范

JJF1834非自动衡器通用技术要求

JJG14非自行指示秤检定规程

JJG49弹性元件式精密压力表和真空表检定规程

JJG52弹性元件式一般压力表、压力真空表和真空表检定规程

JJG160标准铂电阻温度计检定规程

JJG226双金属温度计检定规程

JJG229工业铂、铜热电阻检定规程

JJG350标准套管铂电阻温度计检定规程

1

DB12/T1111—2021

JJG539数字指示秤检定规程

JJG577膜式燃气表检定规程

JJG633气体容积式流量计检定规程

JJG882压力变送器检定规程

JJG926记录式压力表、压力真空表和真空表检定规程

JJG996压缩天然气加气机检定规程

JJG1037涡轮流量计检定规程

JJG1030超声流量计检定规程

JJG1114液化天然气加气机检定规程

JJG1118电子汽车衡（衡器载荷测量仪法）检定规程

SY/T7037油气输送管道监控与数据采集（SCADA）系统安全防护规范

TSG21固定式压力容器安全技术监察规程

TSG23气瓶安全技术规程

TSGR0005移动式压力容器安全技术监察规程

TSGZF001安全阀安全技术监察规程

DB12/356污水综合排放标准

DB/T29-107燃气设施标识标准

JJG（津）3001户用超声波燃气表检定规程

3术语和定义

下列术语和定义适用于本文件。

3.1

城镇燃气供气设施citygassupplyfacility

用于城镇燃气供气系统内的储存、输配和供应的各种天然气、压缩天然气、液化天然气、液化石油

气设施（含安全附属装置等），一般包括天然气门站与储配站、天然气计量站、压缩天然气储配站、压

缩天然气瓶组供气站、压缩天然气加气站、压缩天然气汽车加气站、液化天然气气化站、液化天然气加

气站、液化天然气瓶组气化站、液化石油气灌装站、液化石油气储配站、液化石油气瓶组气化站、液化

石油气瓶装供应站、调压站、调压箱、输配管道、用户管道、监控和数据采集系统等。

3.2

天然气门站naturalgasgatewaystation

接收上游输气管道天然气，作为城镇燃气输配系统气源点的专门场所，具有过滤、调压、计量、配

气、加臭、气质检测等功能。

3.3

天然气储配站naturalgasstoredanddistributedstation

天然气输配系统中，储存和分配天然气的专门场所，具有接收储存、配气、计量、调压或加压等功

能的专门场所。

3.4

天然气计量站naturalgasmeteringstation

具有天然气计量和切断功能的专门场所。

3.5

调压装置regulatordevice

将较高压力燃气调节为所需较低压力燃气的组合设备单元的总称。包括调压器及其附属设备。

2

DB12/T1111—2021

[来源：GB50028-2006（2020年版），2.0.22]

3.6

调压站regulatorstation

将调压装置设置在独立专用的围墙或建（构）筑物内，以调节燃气压力为主要功能的专门场所。包

括调压装置、调压室的建（构）筑物、控制室及围墙等。按照调压装置的设置方式分为露天式、室内式、

地下式。

[来源：GB50028-2006（2020年版），2.0.23，有修改]

3.7

调压箱regulatorbox

将调压装置放置在专用箱体内，设置在用气建筑物附近，用于对供气压力进行调节的专用装置。由

调压装置、底座、支架和箱体等组成。按照安装方式分为悬挂式、落地式和地下式。

[来源：GB50028-2006（2020年版），2.0.24，有修改]

3.8

压缩天然气加气站CNGfillingstation

将由管道引入的天然气经净化、计量、压缩后形成压缩天然气，并充装至气瓶车、气瓶或气瓶组内，

以实现压缩天然气车载运输的站场。

[来源：GB51102-2016，2.0.3]

3.9

压缩天然气储配站CNGstorageanddistributionstation

采用压缩天然气瓶车储气或将由管道引入的天然气经净化、压缩形成的压缩天然气作为气源，具有

压缩天然气储存、调压、计量、加臭等功能，并向城镇燃气输配管道输送天然气的站场。

[来源：GB51102-2016，2.0.4]

3.10

压缩天然气瓶组供气站multipeCNGcylinderinstallationsstation

采用压缩天然气瓶组储气作为气源，具有压缩天然气储存、调压、计量、加臭等功能，并向城镇燃

气输配管道输送天然气的场站。

[来源：GB51102-2016，2.0.5]

3.11

压缩天然气汽车加气站CNGrefuellingstation

将压缩天然气加注至汽车燃料用储气瓶内的站场。

[来源：GB51102-2016，2.0.6]

3.12

压缩天然气瓶车CNGcylinderstransportationtruck

将由管道连接成一个整体的多个压缩天然气储气瓶固定在汽车挂车底盘上，设有压缩天然气加（卸）

气接口、安全防护、安全放散等设施，用于储存和运输压缩天然气的专用车辆，简称气瓶车。

[来源：GB51102-2016，2.0.7]

3.13

压缩天然气储气井CNGstoragewell

压缩天然气站场内竖向埋设于地下，且设有压缩天然气加（卸）气接口、安全防护、安全放散等设

施，用于储存压缩天然气的管状设备，简称储气井。

3.14

液化石油气储配站LPGstoredanddeliveredstation

3

DB12/T1111—2021

由储存、灌装和装卸设备组成，以储存液化石油气为主要功能，兼具液化石油气灌装作业为辅助功

能的专门场所。

[来源：GB51142-2015，2.0.3]

3.15

液化石油气灌装站LPGfillingstation

由灌装、储存和装卸设备组成，以液化石油气灌装作为为主要功能的专门场所。

[来源：GB51142-2015，2.0.4]

3.16

液化石油气瓶组气化站vaporizingstationofmultipleLPGcylinderinstallations

配置2个或以上液化石油气钢瓶，采用自然或强制气化方式将液态液化石油气转换为气态液化石油

气，经稳压后通过管道向用户供气的专门场所。

[来源：GB51142-2015，2.0.7]

3.17

液化石油气瓶装供应站bottledLPGdeliveredstation

经营和储存瓶装液化石油气的专门场所。

[来源：GB51142-2015，2.0.8]

3.18

液化天然气气化站LNGvaporizingstation

利用液化天然气储罐作为储气设施，具有接收、储存、气化、调压、计量、加臭功能，并向城镇燃

气输配管网输送天然气的专门场所。

[来源：GB50028-2006（2020年版），2.0.47]

3.19

液化天然气加气站LNGfillingstation

将液化天然气加注至汽车燃料用储气瓶内的站场。

3.20

液化天然气汽车罐车roadtankerforLNG

运输液化天然气，罐体设计压力不小于0.1MPa，几何容积不小于1m3，且与定型底盘或半挂行走机

构永久连接的罐车。

3.21

入侵报警系统intrusionalarmsystem

利用传感器技术和电子信息技术探测擅自闯入设防区域的行为触发紧急报警装置发出报警信息、处

理报警信息的电子系统。

3.22

视频监控系统videosurveillancesystem（VSS）

利用视频技术探测、监视监控区域并实时显示、记录现场视频图像的电子系统。

[来源：GB50348
