GB/T 39338-2020 综合机械化固体充填采煤技术要求

ICS73.020

D20GB

中华人民共和国国家标准

GB/T39338-2020

综合机械化固体充填采煤技术要求

Technicalrequirementsofsolid-fillinginfully-mechanizedcoalmining

2020-11-19发布2021-06-01实施

国家市场监督管理总局申＃

国家标准化管理委员会保叩

GB/T39338-2020

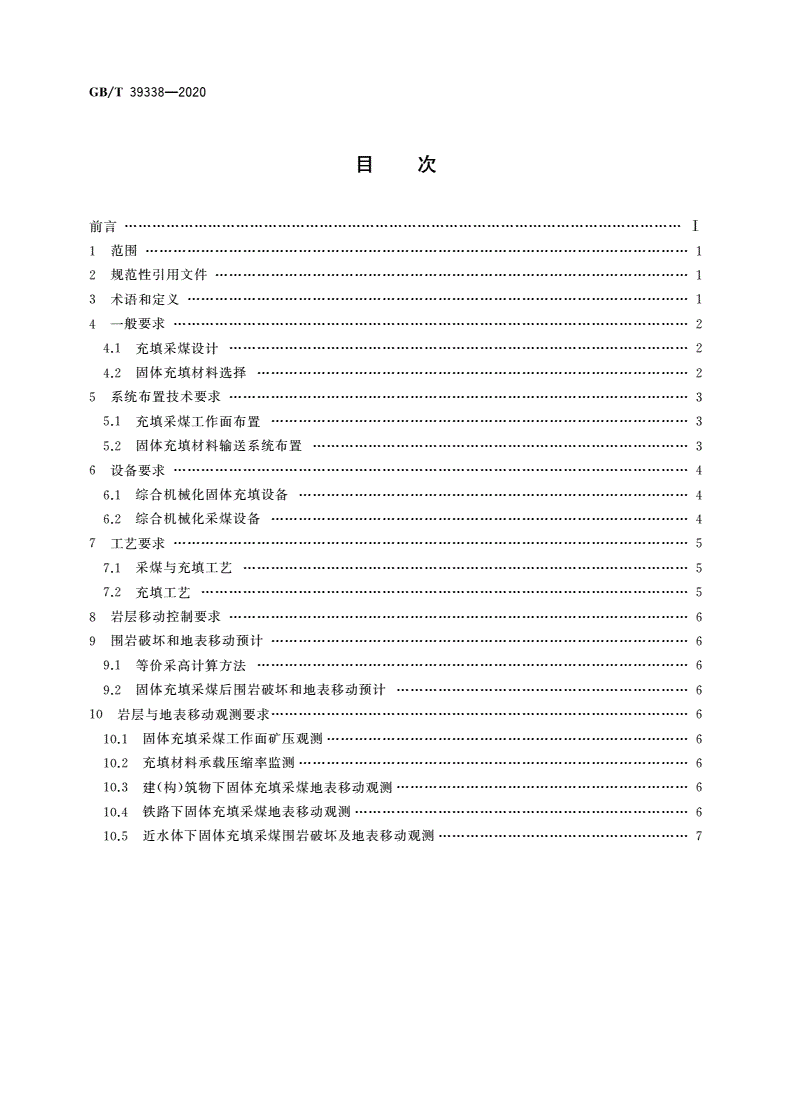

目次

前言…………·”………I

1范围……·”

2规范性引用文件……………

3术语和定义……

4一般要求………………·……”……”....••••••......2

4.1充填采煤设计……………·……”………...••••••......2

4.2固体充填材料选择……·……”……”……..2

5系统布置技术要求……·………·……”……”……..3

5.1充填采煤工作面布置……·……”……”……..3

5.2固体充填材料输送系统布置………”……..3

6设备要求……··……”……”……..4

6.1综合机械化固体充填设备…·……”……”……..4

6.2综合机械化采煤设备…·……”……”……..4

7工艺要求……·……”………...••••••......5

7.1采煤与充填工艺…………·……”………...••••••......5

7.2充填工艺…·……”………...••••••......5

8岩层移动控制要求……………..6

9围岩破坏和地表移动预计………………..6

9.1等价采高计算方法”…………….6

9.2固体充填采煤后围岩破坏和地表移动预计……·”………….6

10岩层与地表移动观测要求…·………·……”……”……..6

10.1固体充填采煤工作面矿压观测……·……”……”……..6

10.2充填材料承载压缩率监测………””……..6

10.3建（构）筑物下固体充填采煤地表移动观测………………”……..6

10.4铁路下固体充填采煤地表移动观测……………”……..6

10.5近水体下固体充填采煤围岩破坏及地表移动观测………”……”……..7

GB/T39338-2020

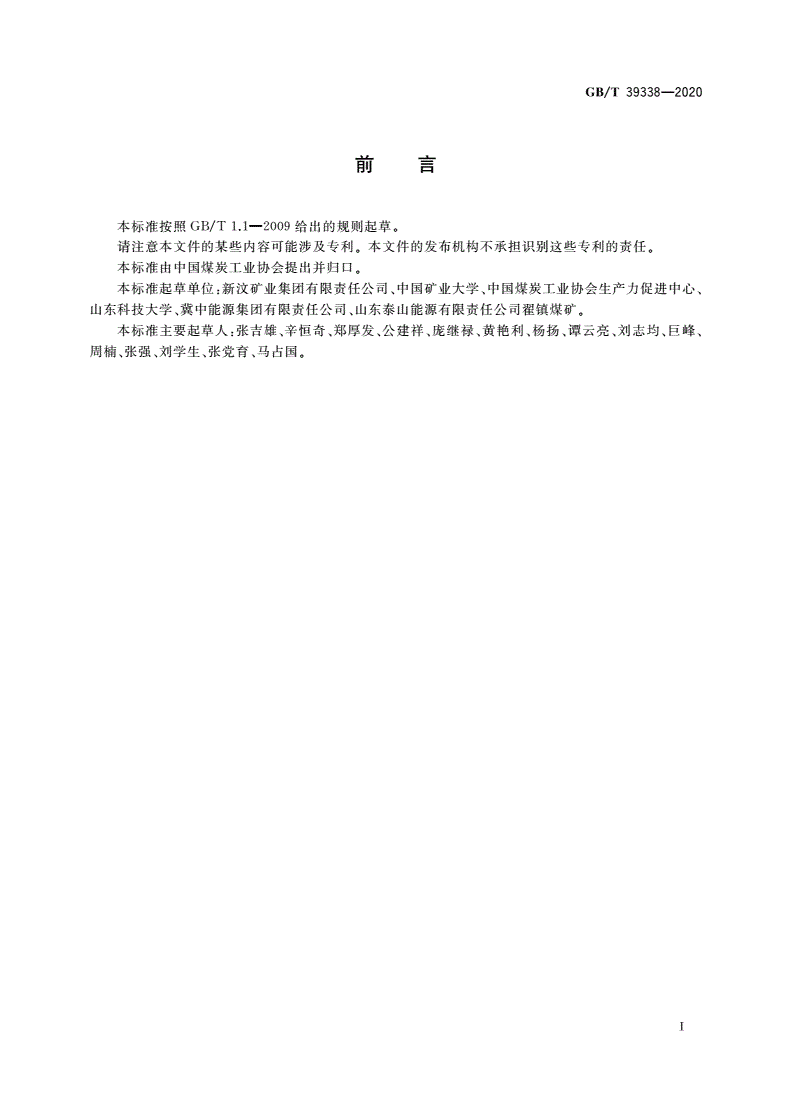

前言

本标准按照GB/T1.12009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国煤炭工业协会提出并归口。

本标准起草单位z新汶矿业集团有限责任公司、中国矿业大学、中国煤炭工业协会生产力促进中心、

山东科技大学、冀中能源集团有限责任公司、山东泰山能源有限责任公司霍镇煤矿。

本标准主要起草人g张吉雄、辛恒奇、郑厚发、公建祥、庞继禄、黄艳利、杨扬、谭云亮、刘志均、巨峰、

周楠、张强、刘学生、张党育、马占国。

I

GB/T39338-2020

综合机械化固体充填采煤技术要求

1范围

本标准规定了综合机械化固体充填采煤方法有关的术语和定义、一般要求、系统布置技术要求、设

备要求、工艺要求、岩层移动控制要求、围岩破坏和地表移动预计及岩层与地表移动观测要求。

本标准适用于综合机械化固体充填采煤。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB25974.1煤矿用液压支架第1部分＝通用技术条件

GB50215煤炭工业矿井设计规范

AQ1056煤矿通风能力核定标准

NB/T51019固体充填材料压实特性测试方法

NB/T51020煤矿用固体充填液压支架技术条件

NB/T51022固体充填材料垂直投料管技术条件

NB/T51023固体充填材料自重投料系统技术要求

NB/T51024固体充填材料多孔底卸式刮板输送机技术条件

建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范（国家安全生产监督管理总局、国家煤矿安

全监察局、国家能源局、国家铁路局）

煤矿安全规程（国家安全生产监督管理总局、国家煤矿安全监察局）

3术语和定义

下列术语和定义适用于本文件。

3.1

固体充填材料solid-fillingmaterials

砰石、粉煤灰、露天矿剥离物及风积沙等经破碎筛分或可直接充填到采空区的无害化固体材料。

3.2

综合机械化固体充填采煤方法fully』mechanizedsolid-fillingandcoalminingmethod

用机械方法落煤和装煤、输送机运煤、
