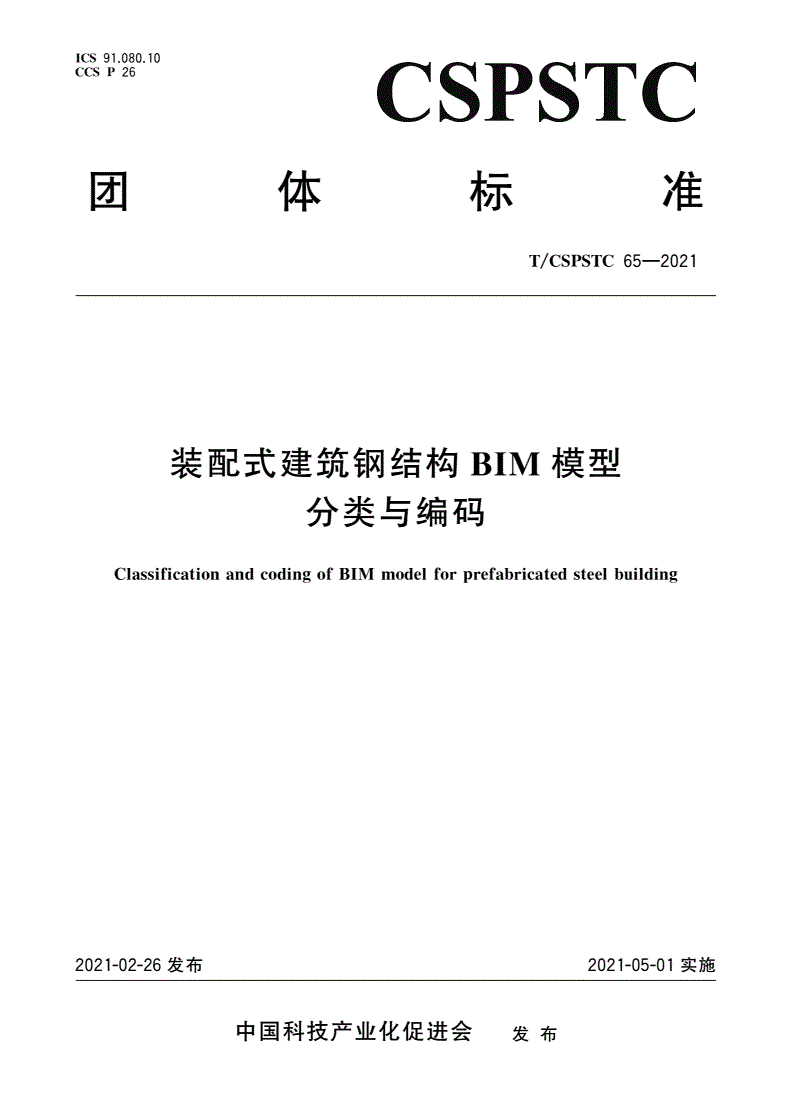

T/CSPSTC 65-2021 装配式建筑钢结构BIM模型分类与编码

犐犆犛９１．０８０．１０

犆犆犛犘２６

团体标准

犜／犆犛犘犛犜犆６５—２０２１

装配式建筑钢结构犅犐犕模型

分类与编码

犆犾犪狊狊犻犳犻犮犪狋犻狅狀犪狀犱犮狅犱犻狀犵狅犳犅犐犕犿狅犱犲犾犳狅狉狆狉犲犳犪犫狉犻犮犪狋犲犱狊狋犲犲犾犫狌犻犾犱犻狀犵

全国团体标准信息平台

２０２１０２２６发布２０２１０５０１实施

中国科技产业化促进会发布

书

犜／犆犛犘犛犜犆６５—２０２１

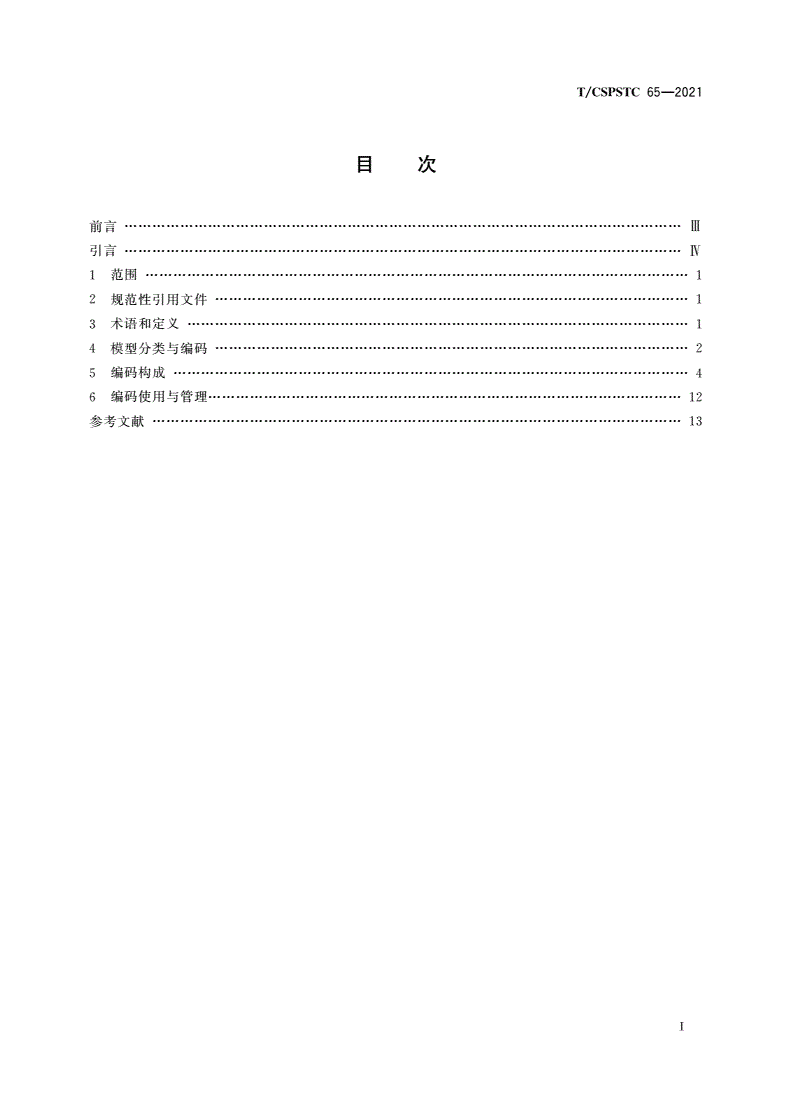

目次

前言…………………………Ⅲ

引言…………………………Ⅳ

１范围………………………１

２规范性引用文件…………………………１

３术语和定义………………１

４模型分类与编码…………………………２

５编码构成…………………４

６编码使用与管理…………………………１２

参考文献……………………１３

Ⅰ

书

犜／犆犛犘犛犜犆６５—２０２１

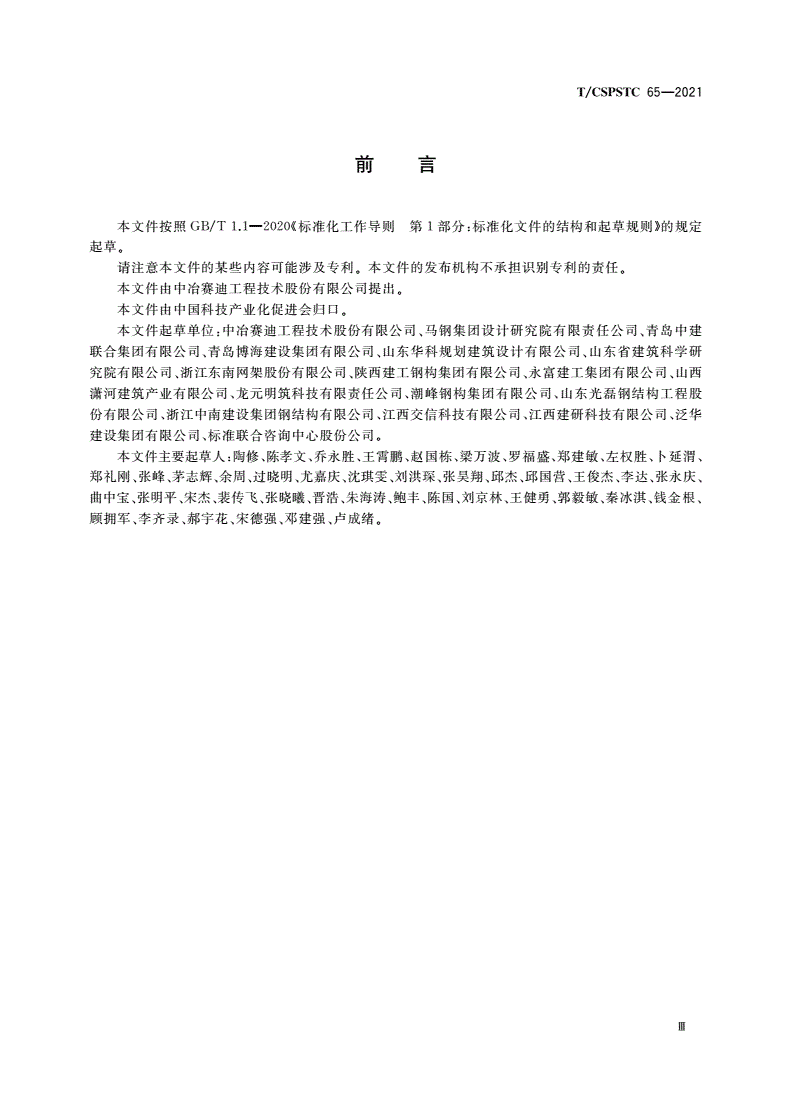

前言

本文件按照ＧＢ／Ｔ１．１—２０２０《标准化工作导则第１部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中冶赛迪工程技术股份有限公司提出。

本文件由中国科技产业化促进会归口。

本文件起草单位：中冶赛迪工程技术股份有限公司、马钢集团设计研究院有限责任公司、青岛中建

联合集团有限公司、青岛博海建设集团有限公司、山东华科规划建筑设计有限公司、山东省建筑科学研

究院有限公司、浙江东南网架股份有限公司、陕西建工钢构集团有限公司、永富建工集团有限公司、山西

潇河建筑产业有限公司、龙元明筑科技有限责任公司、潮峰钢构集团有限公司、山东光磊钢结构工程股

份有限公司、浙江中南建设集团钢结构有限公司、江西交信科技有限公司、江西建研科技有限公司、泛华

建设集团有限公司、标准联合咨询中心股份公司。

本文件主要起草人：陶修、陈孝文、乔永胜、王霄鹏、赵国栋、梁万波、罗福盛、郑建敏、左权胜、卜延渭、

郑礼刚、张峰、茅志辉、余周、过晓明、尤嘉庆、沈琪雯、刘洪琛、张昊翔、邱杰、邱国营、王俊杰、李达、张永庆、

曲中宝、张明平、宋杰、裴传飞、张晓曦、晋浩、朱海涛、鲍丰、陈国、刘京林、王健勇、郭毅敏、秦冰淇、钱金根、

顾拥军、李齐录、郝宇花、宋德强、邓建强、卢成绪。

Ⅲ

犜／犆犛犘犛犜犆６５—２０２１

引言

装配式建筑是指根据现行的装配式建筑工程施工验收规范、质量评定标准和安全操作规程，采用标

准化设计、工厂化生产、装配化施工、一体化装修、信息化管理、智能化应用的工程。在大数据时代发展

趋势下，装配式建筑应依托信息技术，打通建筑业上下产业链，实现产业链信息共享，推动装配式建筑智

能升级，实现装配式建筑与建筑信息融合发展。

在装配式建筑技术领域，装配式钢结构与ＢＩＭ技术结合具有良好适配性和广阔的发展空间。在设

计阶段，运用ＢＩＭ技术可实现结构、工艺、设备多专业的协同设计，帮助梳理钢结构建筑复杂的空间关

系，有效减少结构、设备碰撞。在钢结构加工阶段，根据ＢＩＭ模型进行加工下料，提高加工精度，避免材

料浪费。在施工阶段，利用ＢＩＭ技术将施工过程中的人力、物力、财力等相关资源集成，有利于现场的

精细化管理，缩短周期，提高工程质量。随着装配式建筑技术和建筑信息模型技术的不断进步，制定装

配式钢结构ＢＩＭ模型的规范化管理规则，具有重要的意义。

Ⅳ

犜／犆犛犘犛犜犆６５—２０２１

装配式建筑钢结构犅犐犕模型

分类与编码

１范围

本文件规定了装配式建筑钢结构ＢＩＭ模型分类与编码的原则、结构、方法以及使用与管理要求。

本文件适用于装配式建筑钢结构ＢＩＭ模型的统一管理与业务数据交换，可指导装配式钢结构建筑

企业使用信息化系统对ＢＩＭ模型进行管理与维护。

２规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于

本文件。

ＧＢ１１７１４全国组织机构代码编制规则

ＧＢ３２１００法人和其他组织统一社会信用代码编码规则

ＧＢ５００１７钢结构设计标准

ＧＢ／Ｔ５１２１２建筑信息模型应用统一标准

ＧＢ／Ｔ５１２３２装配式钢结构建筑技术标准

ＧＢ／Ｔ５１２６９建筑信息模型分类和编码标准

ＪＧＪ／Ｔ３８０钢板剪力墙技术规程

３术语和定义

下列术语和定义适用于本文件。

３．１

装配式建筑钢结构犪狊狊犲犿犫犾犲犱犫狌犻犾犱犻狀犵狊狊狋犲犲犾狊狋狉狌犮狋狌狉犲

装配式建筑中由钢部（构）件构成的结构系统。

３．２

建筑信息模型犫狌犻犾犱犻狀犵犻狀犳狅狉犿犪狋犻狅狀犿狅犱犲犾；犅犐犕

在建设工程及设施全寿命期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的过

程和结果的总称。

３．３

犅犐犕应用犪狆狆犾犻犮犪狋犻狅狀狅犳犅犐犕

建筑信息模型在工程项目中的各种应用及项目业务流程中信息管理的统称。

３．４

基本信息码犫犪狊犻犮犻狀犳狅狉犿犪狋犻狅狀犮狅犱犻狀犵狅犳狆狉犲犳犪犫狉犻犮犪狋犲犱犮狅犿狆狅狀犲狀狋狆犪狉狋狊

用于表达和传递构件主要信息的编码，便于统一运维管理。

３．５

标准属性码狊狋犪狀犱犪狉犱狆狉狅狆犲狉狋狔犮狅犱犻狀犵狅犳狆狉犲犳犪犫狉犻犮犪狋犲犱犮狅犿狆狅狀犲狀狋狆犪狉狋狊

用于表达和传递构件属性参数信息的编码，应与基本信息码联合使用。

１

犜／犆犛犘犛犜犆６５—２０２１

３．６

输入型属性码狊狌狆狆犾犲犿犲狀狋犪犾狆狉狅狆犲狉狋狔犮狅犱犻狀犵狅犳狆狉犲犳犪犫狉犻犮犪狋犲犱犮狅犿狆狅狀犲狀狋狆犪狉狋狊

用于对构件除标准属性外的特殊属性信息进行补充的编码，通过信息输入的方式表达。

４模型分类与编码

４．１一般规定

装配式建筑钢结构ＢＩＭ模型的编码应遵循唯一性、稳定性和可扩充性的编码原则。

４．１．１唯一性

ＢＩＭ模型与特定编码形成单一的相互映射关系，在工程项目全寿命期的各阶段，以及工程某些环

节或任务中保持唯一性。

４．１．２稳定性

若ＢＩＭ模型的属性信息没有发生变化，则ＢＩＭ模型编码一经分配，便保持不变。

４．１．３可扩充性

ＢＩＭ模型编码需留有扩展位，可根据实际情况对编码进行类目扩充。扩展分类和编码时，标准中

已规定的类目和编码应保持不变。

４．１．４可传递性

ＢＩＭ模型编码在项目各实施主体、实施阶段和各环节间进行有效传递。

４．２模型分类要求

４．２．１装配式建筑钢结构ＢＩＭ模型分类各层级之间的逻辑关系应符合相关规定，同一类目的下一层级

之中的不同类目应具有相同的划分标准。

４．２．２根据构件类型和用途，将装配式建筑钢结构ＢＩＭ模型分为竖向构件、钢梁、楼板、楼梯及其他类

别等五部分。

４．２．３装配式建筑钢结构ＢＩＭ模型分类应按照ＧＢ／Ｔ５１２６９给出的建筑信息模型分类表进行扩充。

４．３模型编码结构

４．３．１装配式建筑钢结构ＢＩＭ模型的编码由“基本信息码”“标准属性码”和“输入型属性码”三段编码

组成，三段编码采用“∶”分隔，其编码结构见图１。需补充特殊属性信息的构件，可采用“输入型属性

码”进行补充。

××·××·××·××：××·××·××·××·××××（××）……：××（××）……

输入型属性码

标准属性码

基本信息码

图１装配式建筑钢结构犅犐犕模型编码结构

４．３．２“基本信息码”描述应按照以下规定执行：

ａ）基本信息码用以体现构件在制造全过程中所携带的运维类基本信息。基本信息码由四组二位

２

犜／犆犛犘犛犜犆６５—２０２１

代码组成，各组代码间用“·”分隔，编码结构如图２所示。

××·××·××·××：××·××·××·××·××××（××）……：××（××）……

输入型属性码燄

输入型属性码

基本信息码

标准属性码

基本信息码燅

图２装配式建筑钢结构犅犐犕模型基本信息码结构

ｂ）“年份”“项目代码”“楼栋号”及“厂商代码”由相关企业向主管部门备案后在平台生成唯一

代码。

４．３．３标准属性码描述应按照以下规定执行：

ａ）标准属性码用以表示构件类型和主要属性，由项目实施阶段编码、结构体系编码、构件小类编

码、构件细类编码、构件编号、属性类型编码和属性参数编码组成，编码结构如图３所示。

××·××·××·××：××·××·××·××·××××（××）……：××（××）……

属性编码扩展位燄

属性参数编码

属性类型编码

构件编码

标准属性码

构件细类编码

构件小类编码

结构体系编码

项目实施阶段编码燅

图３装配式建筑钢结构犅犐犕模型标准属性码结构

ｂ）一种属性?用一组属性码进行描述，一组属性码由一组属性类型编码和一组属性参数编码构

成。构件属性信息可在属性编码扩展位进行扩展，各种属性间呈并列关系，不限长度。

ｃ）项目实施阶段编码见表１，结构体系编码见表２，构件小类编码和构件细类编码见表３，属性类

型编码和属性参数编码见表４。

４．３．４输
