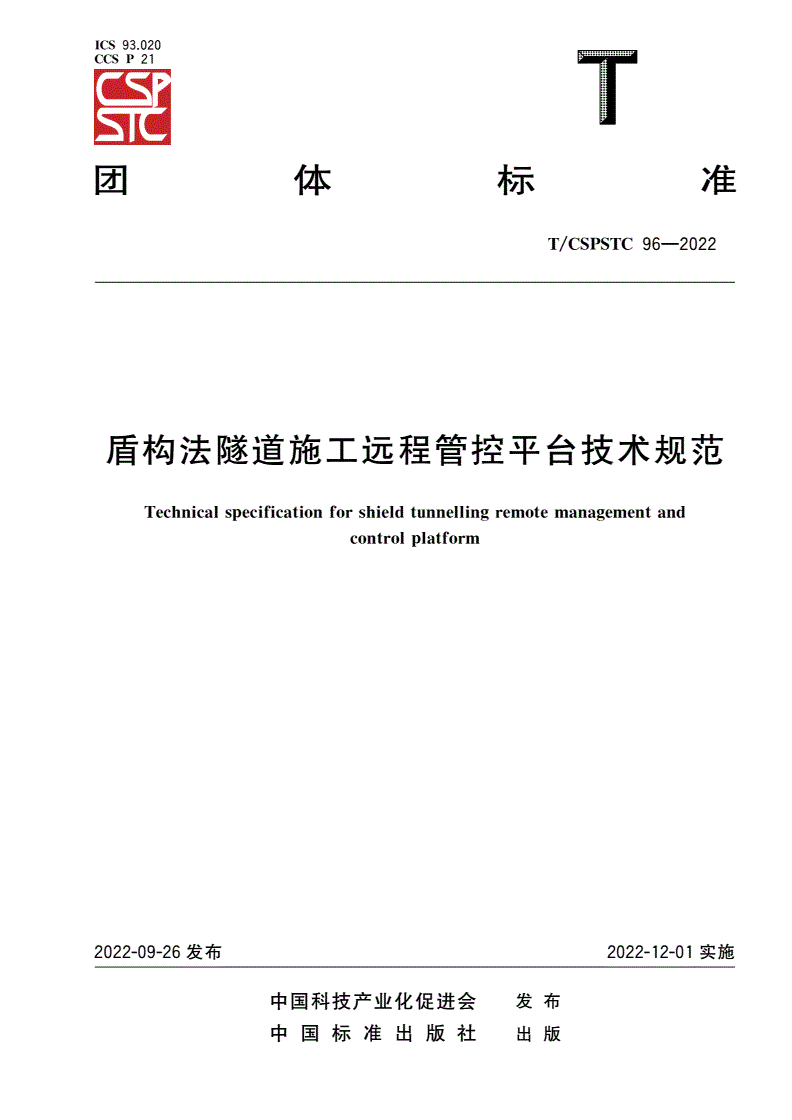

T/CSPSTC 96-2022 盾构法隧道施工远程管控平台技术规范

ICS93.020

CCSP21

团体标准

/—

TCSPSTC962022

盾构法隧道施工远程管控平台技术规范

Technicalsecificationforshieldtunnellinremotemanaementand

pgg

controllatform

p

2022-09-26发布2022-12-01实施

中国科技产业化促进会发布

中国标准出版社出版

/—

TCSPSTC962022

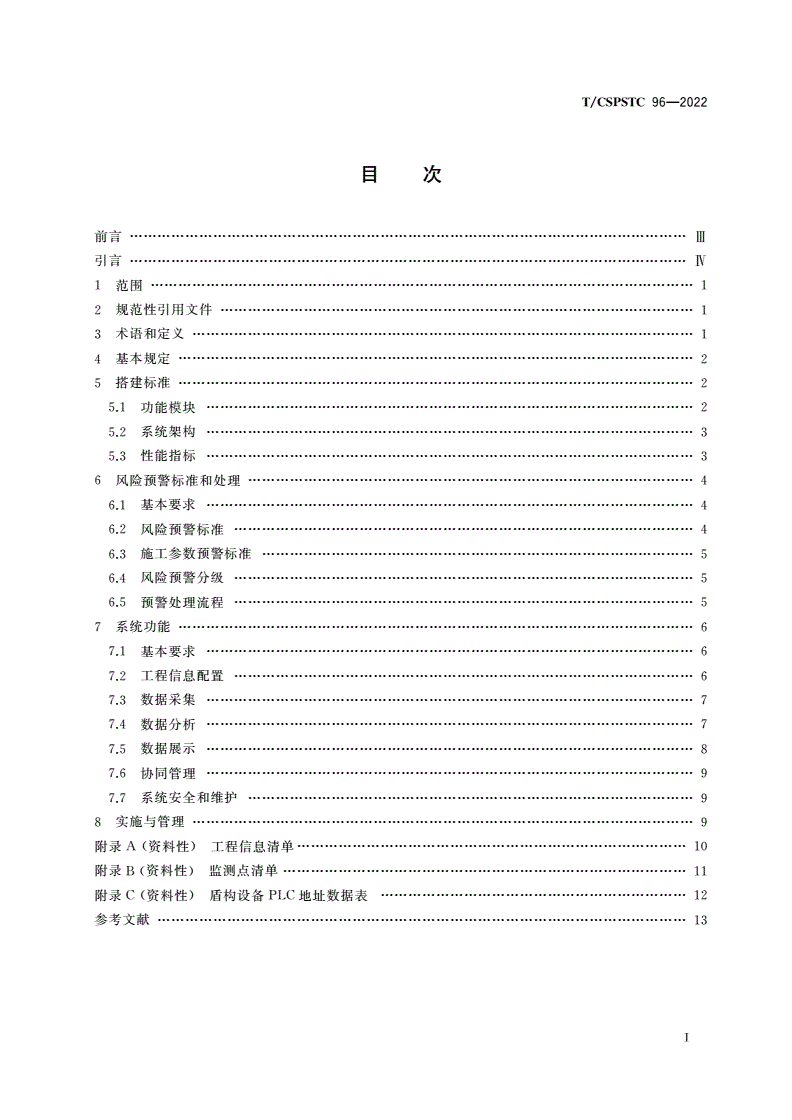

目次

前言…………………………Ⅲ

引言…………………………Ⅳ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4基本规定…………………2

5搭建标准…………………2

5.1功能模块……………2

5.2系统架构……………3

5.3性能指标……………3

6风险预警标准和处理……………………4

6.1基本要求……………4

6.2风险预警标准………………………4

6.3施工参数预警标准…………………5

6.4风险预警分级………………………5

6.5预警处理流程………………………5

7系统功能…………………6

7.1基本要求……………6

7.2工程信息配置………………………6

7.3数据采集……………7

7.4数据分析……………7

7.5数据展示……………8

7.6协同管理……………9

7.7系统安全和维护……………………9

8实施与管理………………9

()…………

附录资料性工程信息清单

A10

()……………

附录资料性监测点清单

B11

()…………

附录资料性盾构设备地址数据表

CPLC12

参考文献……………………13

Ⅰ

/—

TCSPSTC962022

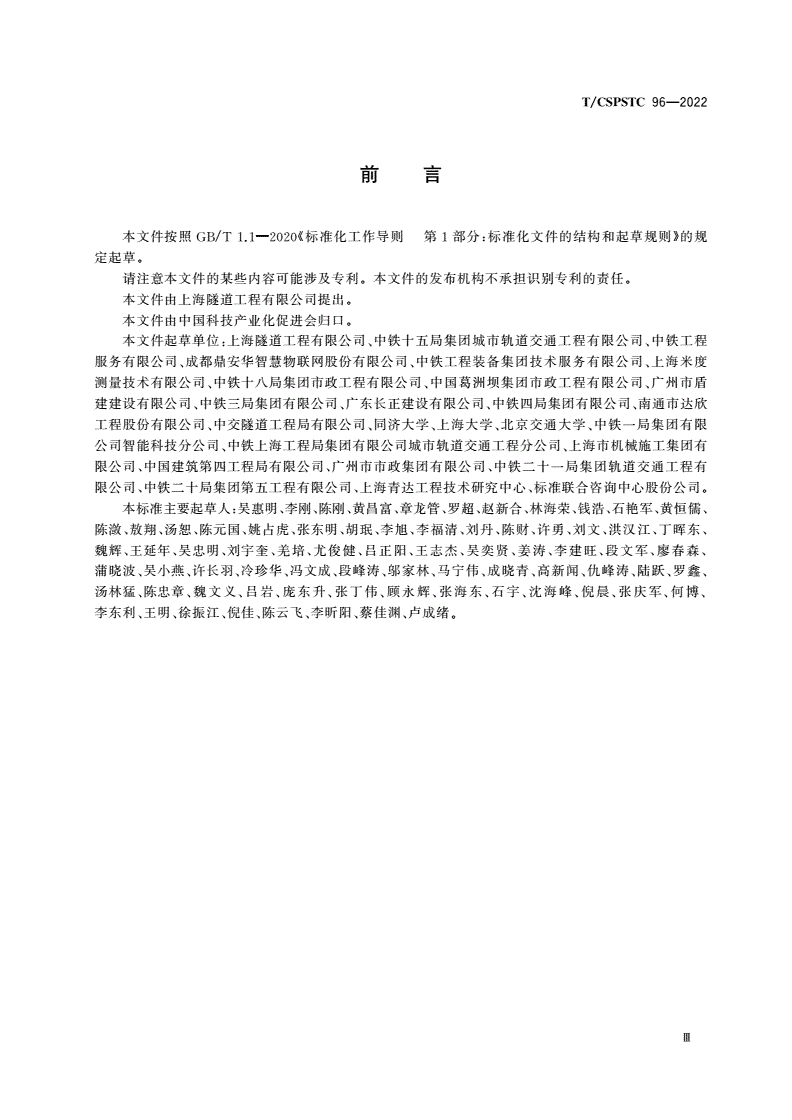

前言

/—《:》

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规

GBT1.120201

定起草。

。。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

本文件由上海隧道工程有限公司提出。

本文件由中国科技产业化促进会归口。

:、、

本文件起草单位上海隧道工程有限公司中铁十五局集团城市轨道交通工程有限公司中铁工程

、、、

服务有限公司成都鼎安华智慧物联网股份有限公司中铁工程装备集团技术服务有限公司上海米度

、、、

测量技术有限公司中铁十八局集团市政工程有限公司中国葛洲坝集团市政工程有限公司广州市盾

、、、、

建建设有限公司中铁三局集团有限公司广东长正建设有限公司中铁四局集团有限公司南通市达欣

、、、、、

工程股份有限公司中交隧道工程局有限公司同济大学上海大学北京交通大学中铁一局集团有限

、、

公司智能科技分公司中铁上海工程局集团有限公司城市轨道交通工程分公司上海市机械施工集团有

、、、

限公司中国建筑第四工程局有限公司广州市市政集团有限公司中铁二十一局集团轨道交通工程有

、、、。

限公司中铁二十局集团第五工程有限公司上海青达工程技术研究中心标准联合咨询中心股份公司

:、、、、、、、、、、、

本标准主要起草人吴惠明李刚陈刚黄昌富章龙管罗超赵新合林海荣钱浩石艳军黄恒儒

、、、、、、、、、、、、、、、

陈潋敖翔汤恕陈元国姚占虎张东明胡珉李旭李福清刘丹陈财许勇刘文洪汉江丁晖东

、、、、、、、、、、、、、

魏辉王延年吴忠明刘宇奎羌培尤俊健吕正阳王志杰吴奕贤姜涛李建旺段文军廖春森

、、、、、、、、、、、、、

蒲晓波吴小燕许长羽冷珍华冯文成段峰涛邬家林马宁伟成晓青高新闻仇峰涛陆跃罗鑫

、、、、、、、、、、、、、

汤林猛陈忠章魏文义吕岩庞东升张丁伟顾永辉张海东石宇沈海峰倪晨张庆军何博

、、、、、、、。

李东利王明徐振江倪佳陈云飞李昕阳蔡佳渊卢成绪

Ⅲ

/—

TCSPSTC962022

引言

,

盾构法隧道施工技术作为地下基础设施建设工作施工中自动化水平最高的一种技术获得了广泛

,,,、

的应用但是由于工程项目日益增多施工企业水平不一随着隧道工程施工地域范围扩大地下空间开

,,。,,

发复杂度提高隧道施工安全风险和质量问题日益增多对城市安全造成了威胁当今物联网时代为

、,

了保证盾构法隧道施工高效高质和安全完成急需研发基于物联网技术的盾构法隧道施工远程管控平

,,,、

台实现盾构法隧道施工的远程管理和控制为改善施工管理提供决策依据为不同工程提供技术服务

实时监督和智能化辅助决策。

,

盾构法隧道施工远程管控平台结合我国工程施工企业的现状充分挖掘我国在盾构法隧道施工上

,“”,,

的技术优势和管理经验通过互联网模式集成大量施工数据为施工管理提供决策基础同时创新

+

,,,,

管理模式实现施工的远程管控及动态分析实时进行风险报警及时提供智能化决策形成一套管控系

,,,

统及其配套的实施细则和管理制度用于实际工程以提高施工企业的管理水平和效率扩大管控规

,。

模降低企业成本

、、,、

为指导盾构法隧道施工远程管控平台在盾构法隧道工程中广泛规范有效地应用对其功能模块

、、、、,。

系统架构性能指标风险预警标准系统功能实施与管理等方面提出参考规范制定本文件

Ⅳ

/—

TCSPSTC962022

盾构法隧道施工远程管控平台技术规范

1范围

,、、

本文件给出了盾构法隧道施工远程管控平台的基本规定规定了搭建标准风险预警标准和管理

、。

系统功能实施与管理的要求

、、,

本文件适用于盾构法隧道装备制造工程施工建设管理可作为建筑行业选择或评价盾构法隧道

,。

管控系统时的评测依据与工业互联网数据管理有关的其他领域亦可参照使用

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

/信息安全技术防火墙安全技术要求和测试评价方法

GBT20281

/全断面隧道掘进机术语和商业规格

GBT34354

3术语和定义

/界定的以及下列术语和定义适用于本文件。

GBT34354

3.1

盾构法隧道施工远程管控平台shieldtunnelinremotemanaementandcontrollatform

ggp

,、、,

基于物联网技术主要由本地监控单元手机App公共网络及远程监控中心等组成用于盾构法

、、,、、、

隧道施工过程中数据实时存储显示分析和管理对工程安全质量进度环境和设备等风险进行远程

管理和控制的平台。

3.2

管控manaementandcontrol

g

,,、、、

盾构法隧道施工过程中运用系统的观点和理论以及现代科学技术手段对安全质量进度环境

和设备等风险进行管理和控制的过程。

3.3

盾构机shieldmachine

、、,

在钢壳体保护下完成隧道掘进出渣管片拼装等作业主要由主机和后配套设备组成的全断面推

进式隧道施工机械设备。

:,、、。

注根据开挖面的稳定方式分为土压平衡式盾构机泥水平衡式盾构机敞开式盾构机以及气压平衡式盾构机

[:/—,,]

来源GBT3435420172.6有修改

3.4

盾构姿态shieldositionandstance

p

、、、、

通常采用横向偏差竖向偏差俯仰角方位角滚转角和切口里程等参数描述盾构主机的空间

状态。
