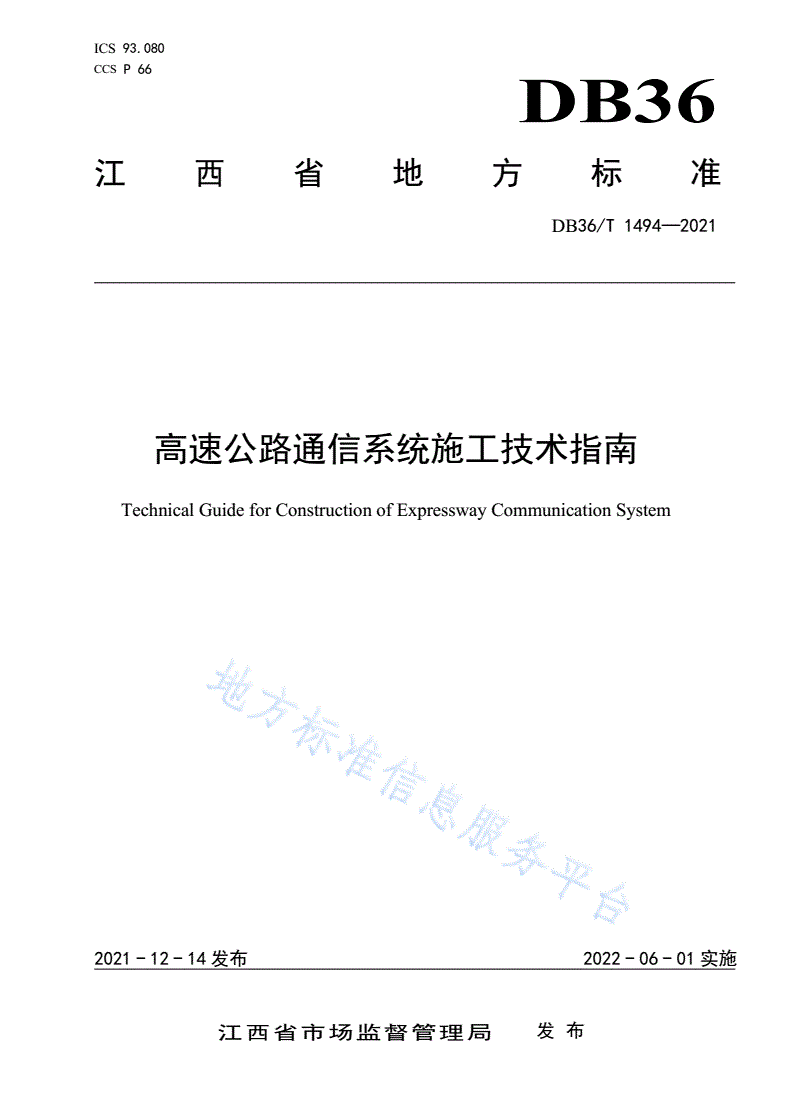

DB36/T 1494-2021 高速公路通信系统施工技术指南

ICS93.080

CCSP66

DB36

江西省地方标准

DB36/T1494—2021

高速公路通信系统施工技术指南

TechnicalGuideforConstructionofExpresswayCommunicationSystem

2021-12-14发布2022-06-01实施

江西省市场监督管理局发布

DB36/T1494—2021

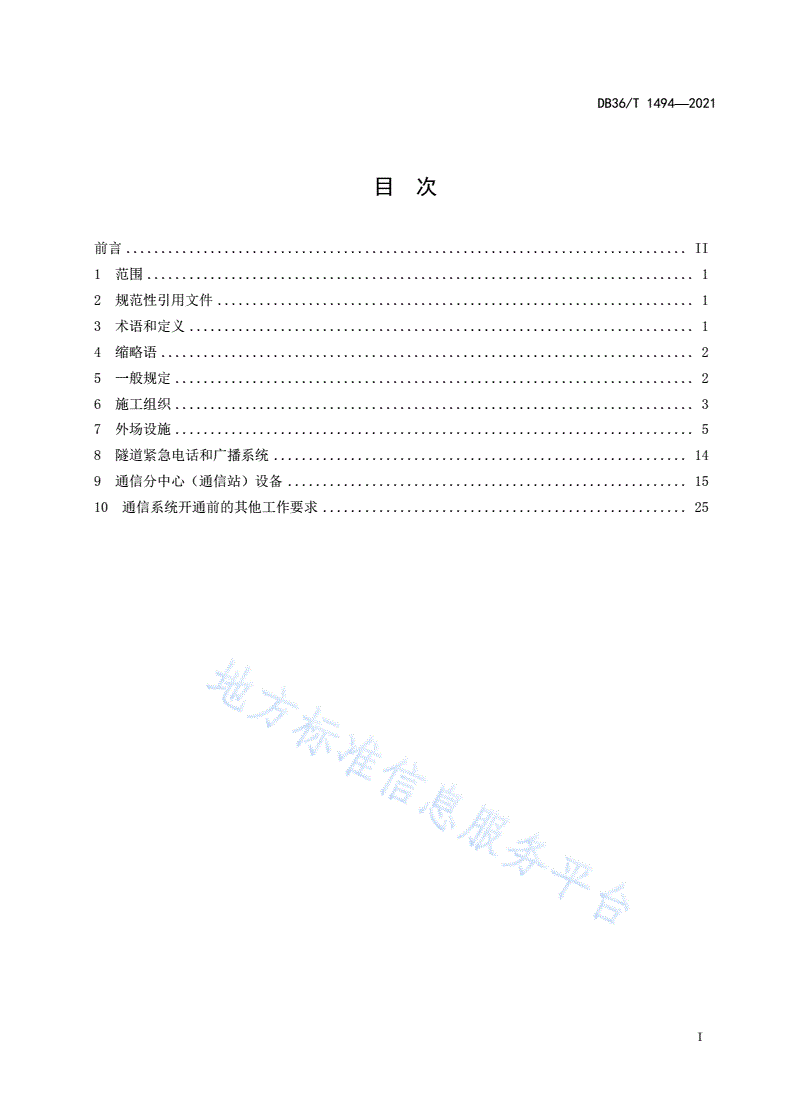

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4缩略语............................................................................2

5一般规定..........................................................................2

6施工组织..........................................................................3

7外场设施..........................................................................5

8隧道紧急电话和广播系统...........................................................14

9通信分中心（通信站）设备.........................................................15

10通信系统开通前的其他工作要求....................................................25

I

DB36/T1494—2021

前言

本文件按照GB/T1.1-2020给出的规则编写。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江西省交通运输厅提出并归口。

本文件起草单位：江西方兴科技有限公司、江西省交通设计研究院有限责任公司。

本文件主要起草人：丁军、文松、熊晨曦、胡孝望、向阳、陈钊正、廖宏斌、何丕元、朱凌、魏巍、

张伟伟、谢颖俊、严军、杨跃连、吴澜、傅琨、黄雅丽、许兵、陈昭彰。

II

DB36/T1494—2021

高速公路通信系统施工技术指南

1范围

本文件规定了江西省高速公路通信系统工程（含隧道紧急电话和广播系统）的施工技术要求。

本文件适用于江西省境内新建、改扩建高速公路的通信系统施工，其他等级公路可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB5768（所有部分）道路交通标志和标线

GB50311综合布线系统工程设计规范

GB/T50328建设工程文件归档规范

JTG2182公路工程质量检验评定标准第二册机电工程

3术语和定义

下列术语与定义适用于本文件。

3.1

高速公路机电系统electromechanicalsystemofexpressway

按照一定工艺和方法，将不同规格、型号、性能、材质的高速公路机电设施有机组合，用于保障高

速公路通行能力及服务水平、提高高速公路运营管理效率、发挥高速公路综合效益、实现约定功能目标

的工程实体。

3.2

通信系统communicationsystem

高速公路专用通信网络，为高速公路运营管理及监控、收费等系统提供必要的话音业务及数据、图

像信息传输通道。

3.3

干线传输网trunktransmissionnetwork

省干线传输网，包括各区域（路段）通信分中心与省级通信中心及各区域（路段）通信分中心之间

的通信，承载省级通信中心至路段通信分中心之间的所有语音、数据和图像等信息传输。

3.4

路段接入网expresswaysectionaccessnetwork

1

DB36/T1494—2021

包括区域（路段）通信分中心与其所辖的基层通信站之间的通信，承载区域（路段）通信分中心至

其所辖的收费站、隧道管理站、服务区等基层管理部门之间的所有语音、数据和图像等信息传输。

3.5

隧道紧急电话和广播系统tunnelemergencytelephoneandbroadcastingsystem

通过紧急电话和广播等设备，实现隧道内与运管单位实时沟通的系统。

3.6

视频会议系统videoconferencesystem

通过传输线路及多媒体设备，将声音、影像及文件资料互传，实现即时且互动的沟通，以实现远程

会议的系统设备。

3.7

防雷接地lightingprotectiongrounding

通过防雷装置将雷电流泄放到大地，防范雷击造成的直接和间接危害的重要措施。保护工作人员及

相关设备的安全。

4缩略语

下列缩略语适用于本文件。

IPRAN：IP无线接入网（IPRadioAccessNetwork）；

IPPBX：网络语音交换机（IPPrivateBrancheXchange）；

MSTP：多业务传送平台（Multi-ServiceTransportPlatform）；

OTDR：光时域反射仪（OpticalTimeDomainReflectometer）；

UPS：不间断电源(UninterruptiblePowerSupply)。

5一般规定

5.1通信系统包括通信分中心（通信站）的干线传输网、路段接入网、语音设备和视频会议设备，隧

道紧急电话和广播系统设备，以及外场管道设施的人手孔、管箱、管道；光缆等。

5.2施工应遵守国家现行有关安全及环境保护法规，做到安全、环保、节能和文明施工。

5.3施工应积极采用经济合理、安全可靠的装备、工艺。

5.4施工前要对土建、房建等相关工程施工界面进行核查，满足通信系统设备安装要求。

5.5施工前应完成施工现场勘验和设计技术交底，编制施工组织计划，施工应严格按照设计文件施工。

5.6主要设备和材料应符合国家和交通行业现行技术标准、准入规定以及设计要求。无设计要求、无

相关国家或行业标准时，可参考供货厂家提供的产品技术要求。施工工具及辅材应准备齐全。

5.7施工质量检验符合JTG2182的相关要求。

6施工组织

6.1机构、人员组织

2

DB36/T1494—2021

6.1.1机构组织应符合下列要求：

a)项目管理模式、机构设置以及人员、机具、试验检测设备的配置应符合合同文件的要求；

b)施工单位应根据合同文件、设计文件及有关规范编制施工组织设计；

c)施工组织设计宜包括编制说明、施工组织机构、施工平面布置图、施工方法、资源计划、总进

度计划和进度图、质量管理、安全生产和环境保护；

d)施工组织设计应经过审查批准，并作为施工组织管理的依据；

e)应建立健全质量、环保、安全管理体系和质量检测体系。

6.1.2人员组织应符合下列要求：

a)应按照施工实际需要及合同约定配置各类管理、技术、施工及安全人员；

b)工程管理人员和施工人员应严格按照批准的施工进度计划组织到位；

c)施工人员应具备法律法规、施工合同规定的执业资格；

d)施工队伍的特种作业人员应具备相应资格并持证上岗；

e)施工单位应对现场施工人员进行质量、安全知识岗前培训和技术、安全交底。

6.2设备、工具、材料管理

6.2.1施工机具、机械管理应符合下列要求：

a)施工中所用的各种施工机具、机械等设备应配套完整，其数量和状况应满足工程施工需要；

b)施工中采用的各种计量和检测器具，应符合国家现行计量法规的规定；

c)对所有的施工机具、机械等设备进行分类编号及标识；

d)对所有的施工机具、机械等设备按规定进行检查维修和保养，严禁带故障作业。

6.2.2设备、材料管理应符合下列要求：

a)设备、材料的技术参数满足设计要求，并按施工组织计划进场；

b)设备及主要材料进场时应进行检查、记录，并及时报验。检查内容应包括但不限于下列内容：

1)外观及包装情况；

2)规格、型号、生产厂家、数量；

3)装箱清单、技术文件、质量证明资料、专用工具等。

6.3技术管理

6.3.1技术交底应符合下列要求：

a)建设单位应组织设计单位对施工单位进行施工图设计技术交底；

b)在施工图设计技术交底的同时，施工单位、设计单位、监理单位、建设单位及其它有关单位宜

对设计图纸在自审的基础上进行会审；

c)施工技术交底由项目技术负责人组织，分三级进行：

1)项目技术负责人对项目主要管理及技术人员交底；

2)项目专业负责人对作业管理及技术人员交底；

3)作业技术负责人或现场工程师对班组长和全体作业人员交底；

d)技术人员应熟悉监控系统各分项工程施工内容、施工工序、方法、质量控制要点，明确项目工

期及目标。

6.3.2优化设计（如有）应符合下列要求：

a)根据现场实际情况，对土建工程与机电工程的施工界面预留预埋、线路管道等进行补充和细化；

b)结合高速公路的实际运营特点，积极而慎重地应用新技术、新材料、新工艺和新设备，并提出

调整优化建议。

3

DB36/T1494—2021

6.4施工界面核查

6.4.1土建工程在挡土墙、护栏、桥梁及其它特殊构造物上，为外场设备预留的设备基础、人（手）

孔、管道和接地。

6.4.2土建工程在干线、互通、枢纽、服务区等处为通信系统光缆敷设预留的管道。

6.4.3隧道内各机电设施的预留、预埋件、洞室、预埋管道、隧道电缆沟的设置及实施情况。

6.4.4房建工程需提供隧道机电工程所需的各类机电设施安装用房，机电工程应提供用房的布局、空

间要求（长、宽、高）、室内要求等相关资料。

6.4.5明确机电工程与房建工程关于综合布线管道、桥架、竖井、线缆、人手孔、过墙孔、联合接地

等方面的施工界面。

6.4.6了解与本工程相关的现有机电设施运行情况。

6.5资料管理

6.5.1施工中应搜集资料、数据，做好各道工序的原始记录，完成各项申报审批手续，及时提交交（竣）

工文件。

6.5.2施工中应做好下列文件资料的收集和记录工作：

a)相关设计资料；

b)现场调查记录；

c)设备材料到场检验记录、监理检验记录、安装检验记录、调试记录、隐蔽工程检验记录；

d)系统调试与功能检测记录、验收记录；

e)施工影像记录；

f)其他重要资料或记录等。

6.5.3文件资料应符合下列规定：

a)各类文件反映的基本数据、资料应真实、可靠、齐全完整，各类文件的原始记录、原始资料（原

件）及过程记录资料等，不得涂改伪造；

b)资料反映的内容应具有系统性、客观性，反映检查项目、频率、质量指标等应符合有关标准、

规范的要求；

c)资料记录应字迹清晰、内容详细、计算准确，整理应分类编排、装订整齐，并符合相关存档要

求；

d)各类基本数据（原材料、标准试验、工艺试验等）、检验评定数据等应真实可靠；

e)文件资料的记录形式宜采用文字、图表、计算公式、照片及影像等多种方式相结合；隐蔽工程

或质量检测等无法还原的工程，除图表外，应采用影像方式记录关键控制过程或状态。

6.5.4资料归档的形式宜采用纸质打印装订形成的纸质文件和电子文档文件存储；电子文件与纸质文

件应完全一致，包括文件存储的版式及内容等。

6.5.5文件资料还应符合GB/T50328；文件资料应符合《公路工程竣（交）工验收办法》、《公路工

程竣（交）工验收办法实施细则》和有关规定的要求。

7外场设施

7.1设施构成

通信外场设施包括人手孔、管箱、管道、通信光缆等。

7.2人、手孔

4

DB36/T1494—2021

7.2.1界面要求

人、手孔施工界面应满足下列要求：

a)高速公路人、手孔一般分为中央人孔、路肩人孔、路侧手孔、场区人孔及手孔等；

b)主线人、手孔顶标高不应高于路面设计标高100mm；

c)场区人、手孔顶标高应与场区路面设计标高一致；

d)人、手孔施工的主要界面要求为主线路基基本成型、收费场区基本成型。

7.2.2施工流程

人、手孔的施工流程如图1所示。

施工准备放样定位基坑开挖基坑清理

钢筋笼、

清理现场井盖安装人、手孔浇筑模板安装

图1人、手孔施工流程图

7.2.3施工准备

人、手孔施工前应做好下列准备工作：

a)材料进场自检：材料运抵现场后，应当保持包装完好，对照设备装箱清单清点，核对材料规格

型号，检查测量材料的主要指标是否符合设计要求，并做好自检记录；

b)材料报验：随进场设备、材料的发货清单、第三方检测报告、出厂检验报告（进口设备提供报

关证明）、合格证等，根据监理要求完成设备进场报验；

c)安全措施：施工现场应按照施工组织设计中安全管理、文明施工和环境保护方案的要求做好安

全警示设施布设、施工人员安全防护以及文明施工和环境保护等，如在已通车路段施工，应完

成交警、路政审批方案；

d)技术交底：施工前向所有技术人员讲解此项施工内容及施工步骤，以及施工中的注意事项；

e)施工人员准备：包含通信系统工程师、班组负责人、专职安全员、安装技术人员、辅助人员等；

f)主要工器具准备：吊装机具、无线电对讲机、发电机、水平尺、竖直度测量仪、水平仪等工具。

7.2.4放样定位

根据设计要求，在对应设备桩号位置选择人、手孔施工点。人、手孔位置需合理考虑多种因素，急

弯道、与交通安全标志距离、与护栏距离、与横穿管道距离。施工时先对人、手孔位置进行放样定位，

用白灰撒出人、手孔边线。

7.2.5基坑开挖

人、手孔基坑开挖应符合下列要求：

a)根据放样确定的位置进行人、手孔开挖；

b)基坑开挖宜采用人工开挖和机械开挖相结合的形式；

c)应严格按照测量放线进行准确开挖；

d)开挖时应注意避免损坏地下管路等地下设施；

5

DB36/T1494—2021

e)开挖时要做好防塌措施；

f)开挖的基坑要满足人、手孔深度要求；

g)开挖过程中产生的弃土应及时清运，防止对路面的污染。

7.2.6基坑清理

开挖完成后应对基坑进行清理，将基坑内的杂物、碎土、坠落土块清出，同时对基坑底部及四周进

行夯实。

7.2.7扎筋制模

人、手孔扎筋制模应符合下列要求：

a)根据设计要求的钢筋规格、数量进行钢筋笼、模板制作；

b)模板材料应坚固、平滑；

c)模板安装应牢固，以防浇筑时变形。

7.2.8浇筑

使用符合设计要求标号的混凝土进行人、手孔浇筑，边浇筑边振捣，确保振捣到位，浇筑完毕后，

应做好表面平整处理工作。

7.2.9井盖安装

井盖安装前，应放置提示物，防止人员坠入。

7.2.10质量要点

人、手孔的施工质量要点包括：

a)施工质量应符合JTG2182的规定；

b)开挖过程中应注意四周的预埋情况，防止破坏预埋管道；

c)模板应支撑牢固、接缝紧密，在浇筑、振捣过程中严禁出现漏浆、爆模等现象；

d)浇筑过程中应振捣到位，防止人手孔表面出现空鼓、裂纹等现象；

e)人（手）孔位置准确、预埋件安装牢固、防水措施良好。人（手）孔内无积水，标高符合设计

要求。

7.3管箱

7.3.1界面要求

管箱施工的界面应满足下列要求：

a)桥梁整体施工完成；

b)桥上护栏模板已拆除。

7.3.2施工流程

管箱的施工流程如图2所示。

施工准备支架安装管箱安装清理现场

图2管箱施工流程图

6

DB36/T1494—2021

7.3.3施工准备

管箱施工前应做好下列准备工作：

a)材料进场自检：材料运抵现场后，应当保持包装完好，对照设备装箱清单清点，核对材料规格

型号，检查测量材料的主要指标是否符合设计要求，并做好自检记录；

b)材料报验：随进场设备、材料的发货清单、第三方检测报告、出厂检验报告（进口设备提供报

关证明）、合格证等，根据监理要求完成设备进场报验；

c)安全措施：施工现场应按照施工组织设计中安全管理、文明施工和环境保护方案的要求做好安

全警示设施布设、施工人员安全防护以及文明施工和环境保护等，如在已通车路段施工，应完

成交警、路政审批方案；

d)技术交底：施工前向所有技术人员讲解此项施工内容及施工步骤，以及施工中的注意事项；

e)施工人员准备：包含通信系统工程师、班组负责人、专职安全员、安装技术人员、辅助人员等；

f)主要工器具准备吊装机具、水平仪、螺丝刀、剪刀、尖嘴钳、斜口钳、铁锤、冲击钻等工具。

7.3.4支架安装

管箱支架安装应符合下列要求：

a)根据设计要求，确定支架安装的高度及间距；

b)根据确定的高度，在同一直线段的两端分别取一处打孔，采用符合设计要求的膨胀螺栓安装支

架并固定牢固，在两个支架的同一层横档间拉一条线，以此为基准，按设计要求的间距打孔安

装固定支架，保持支架的线性平直。

7.3.5管箱安装

管箱安装应应符合下列要求：

a)管箱应每两节用连接片预先固定好，固定后的管箱应平直无变形；

b)将固定好的管箱抬放至安装好的支架上，管箱与支架用铆钉固定，管箱与管箱用连接片固定。

7.3.6清理现场

支架、管箱安装完成后，应对施工现场进行清理。

7.3.7质量要点

管箱施工的质量要点包括：

a)施工质量应符合JTG2182的规定；

b)支架及管箱安装位置正确，保持线性平直；

c)管箱盖板应安装牢固，防止被风刮落；

d)高空作业应确保安全措施到位。

7.4通信管道（硅芯管）

7.4.1界面要求

管道工程受路基、桥梁、涵洞等土建工程进度的影响，可根据路基的成型情况，采取分段施工的方

法。

7.4.2施工流程

通信管道的施工流程如图3所示。
