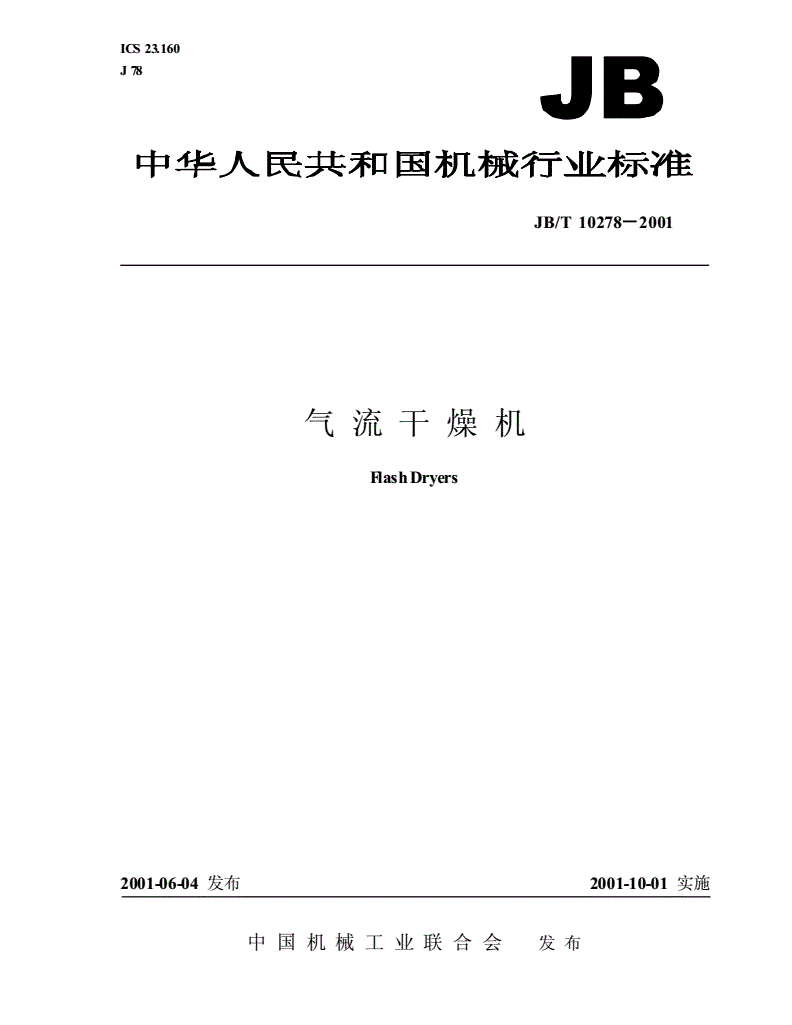

JB/T 10278-2001 气流干燥机

ICS23.160

J78

JB/T10278－2001

气流干燥机

FlashDryers

2001-06-04发布2001-10-01实施

中国机械工业联合会发布

JB/T10278－2001

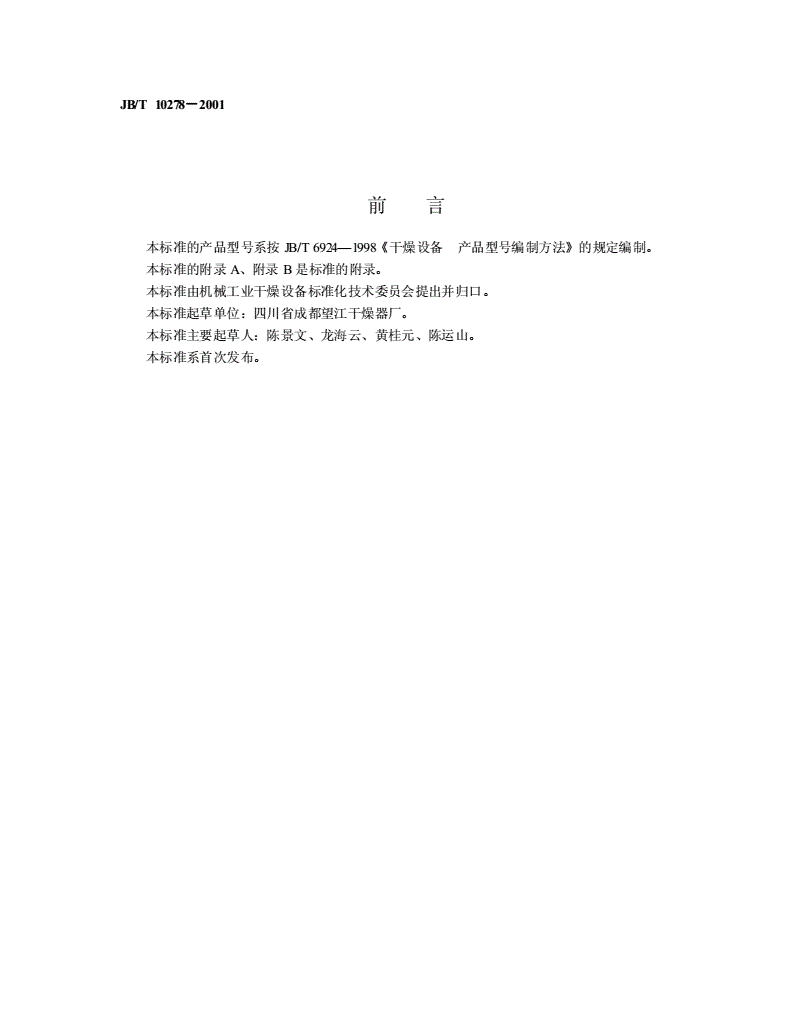

前言

本标准的产品型号系按JB/T6924—1998《干燥设备产品型号编制方法》的规定编制。

本标准的附录A、附录B是标准的附录。

本标准由机械工业干燥设备标准化技术委员会提出并归口。

本标准起草单位：四川省成都望江干燥器厂。

本标准主要起草人：陈景文、龙海云、黄桂元、陈运山。

本标准系首次发布。

中华人民共和国机械行业标准

JB/T10278－2001

气流干燥机

FlashDryers

1范围

本标准规定了气流干燥机的型式与基本参数、技术要求、试验方法、检验规则及标志、包装、运输、

贮存等要求。

本标准适用于直管式、旋风式、脉冲管式气流干燥机（以下简称干燥机）。其它类型气流干燥机亦

可参照执行。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191—2000包装储运图示标志

GB/T6388—1986运输包装收发货标志

GB/T3768—1996声学、声压法测定噪声源声功率级、反射面上采用包络测表面的简易法

GB/T13306—1991标牌

JB/T1621—1993工业锅炉烟箱钢制烟囱技术条件

SJ/T10674—1995涂料涂覆通用技术条件

3术语

本标准采用下列定义。

单位耗热量（符号为q）：干燥机在干燥作业时脱水1kg所消耗的热量，单位为kJ/kg。

4结构型式与基本参数

4.1干燥机主要由加料器（螺旋进料机）干燥管及分离装置等组成。

4.2产品型号

4.2.1表示方法

中国机械工业联合会2001-06-04批准2001-10-01实施

1

JB/T10278－2001

GQ

主参数。用脱水量表示，kg/h

辅助特征（结构型式）代号。直管型用汉语拼音第1个字母“Z”

表示，旋风型用汉语拼音第1个字母“X”表示，脉冲管型用汉语

拼音第1个字母“M”表示

主要特征代号。用“气流”的“气”字汉语拼音第1个字母Q表示

专业代号。用“干燥”的“干”字汉语拼音第1个字母G表示

4.2.2型号示例

GQZ–500表示每小时脱水量为500kg/h的直管型气流干燥机。

4.3基本参数

4.3.1直管型干燥机的基本参数应符合表1的规定。

表1基本参数

脱水量
