DB61/T 1037-2016 连续梁（刚构）桥健康监测技术规程

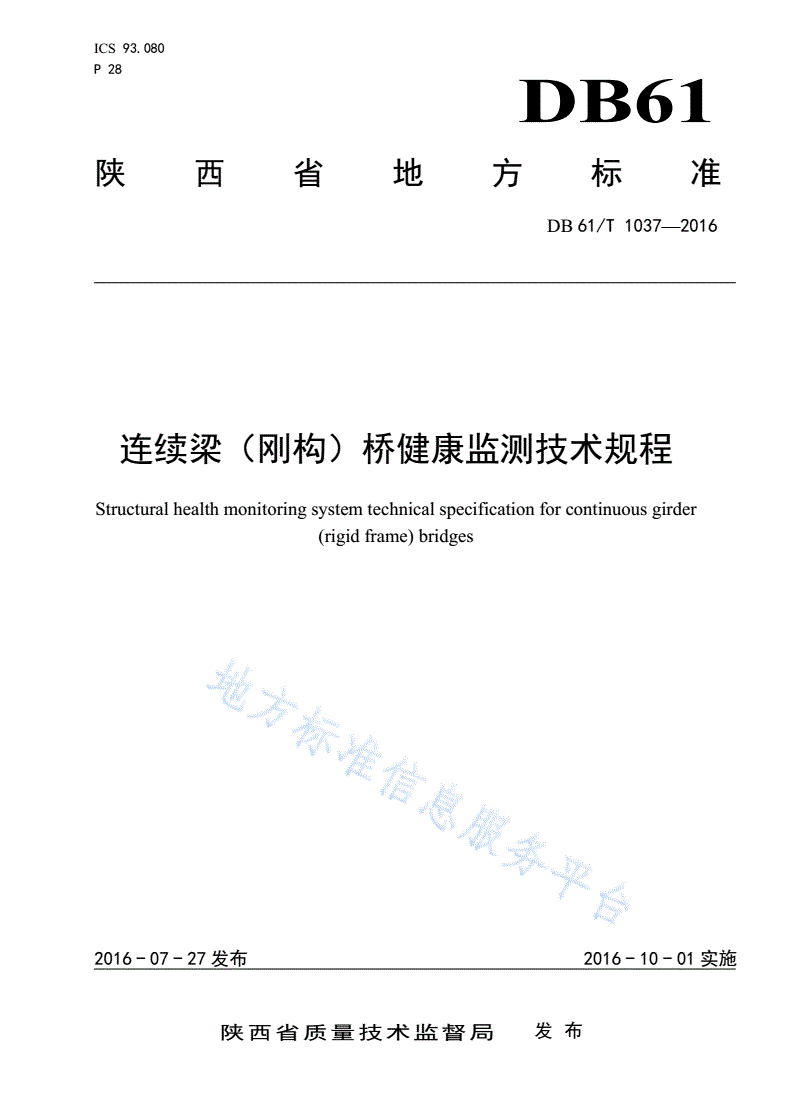

ICS93.080

P28

DB61

陕西省地方标准

DB61/T1037—2016

连续梁（刚构）桥健康监测技术规程

Structuralhealthmonitoringsystemtechnicalspecificationforcontinuousgirder

(rigidframe)bridges

2016-07-27发布2016-10-01实施

陕西省质量技术监督局发布

DB61/T1037—2016

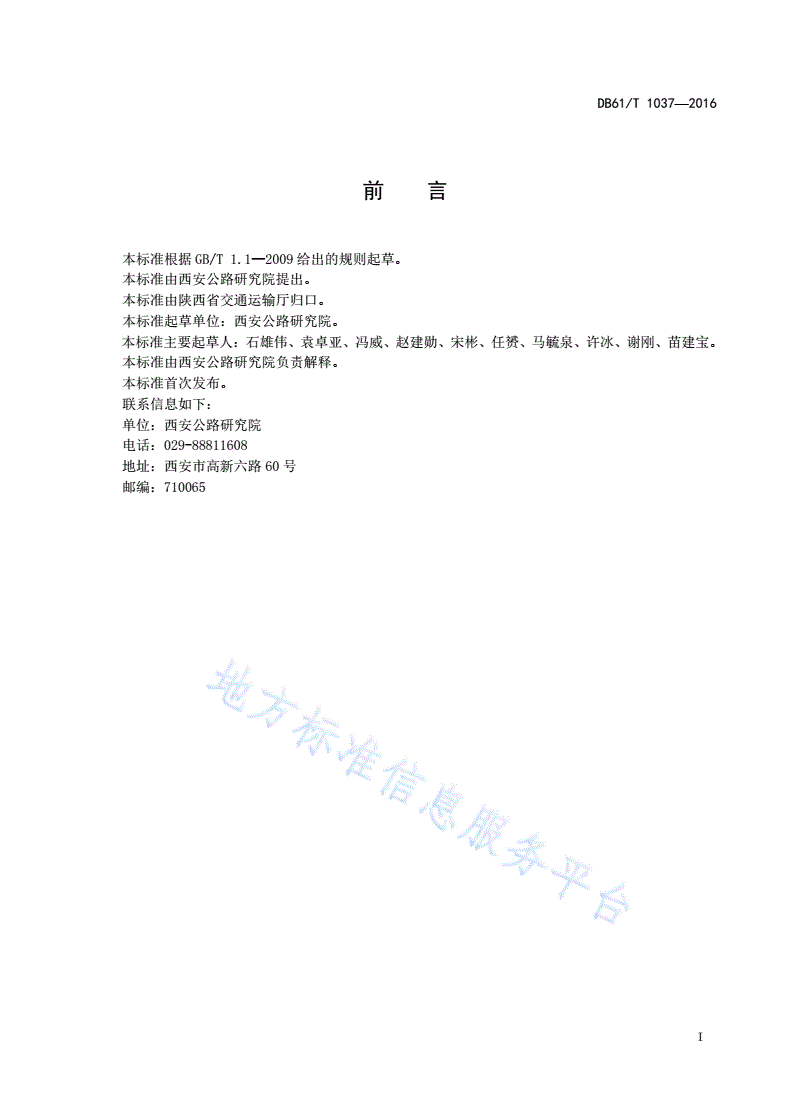

前言

本标准根据GB/T1.1—2009给出的规则起草。

本标准由西安公路研究院提出。

本标准由陕西省交通运输厅归口。

本标准起草单位：西安公路研究院。

本标准主要起草人：石雄伟、袁卓亚、冯威、赵建勋、宋彬、任赟、马毓泉、许冰、谢刚、苗建宝。

本标准由西安公路研究院负责解释。

本标准首次发布。

联系信息如下：

单位：西安公路研究院

电话：029-88811608

地址：西安市高新六路60号

邮编：710065

I

DB61/T1037—2016

连续梁（刚构）桥健康监测技术规程

1范围

本标准规定了连续梁（刚构）桥健康监测系统的总体设计、传感器子系统、数据采集与传输子系统

设计、结构安全评估与预警子系统设计、数据库管理子系统设计、系统验收、监测成果提交等内容。

本标准适用于陕西省公路工程中既有和新建的连续梁（刚构）桥桥梁结构健康监测。市政道路桥梁

和特别重要的中小跨径桥梁可参考执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGB001公路工程技术标准

JTGD60公路桥涵设计通用规范

JTGD62公路钢筋混凝土及预应力混凝土桥涵设计规范

JTG/TF50公路桥涵施工技术规范

JTG/TH21公路桥梁技术状况评定标准

JTG/TJ21公路桥梁承载能力检测评定规程

JTG/TJ21—01公路桥梁荷载试验规程

3术语、定义和符号

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

桥梁结构健康监测bridgestructuralhealthmonitoring(BSHM)

通过对桥梁结构整体行为和实时环境响应的监测，实现对桥梁服役情况、可靠性、耐久性和承载能

力的评估，为桥梁养护与管理决策提供依据和指导。

3.1.2

有限元模型修正finiteelementupdating

依据相关测试结果，利用有效手段修正结构有限元模型参数，使所建立的有限元模型尽可能地反映

结构的真实状态。

3.1.3

传感器transducer/sensor

将特定的被测量信息(包括环境变化、结构应变、结构变形、结构振动等)按一定的规律转换成某种

可用信号输出的器件或装置。

3.1.4

损伤识别damageidentification

利用结构的响应数据来分析结构物理参数的变化，进而识别结构损伤的过程。

3.1.5

1

DB61/T1037—2016

安全评估safetyassessment

通过各种测试手段，分析结构当前的工作状态，并与其临界失效状态进行比较，评价其安全等级。

3.1.6

预警warning

在结构潜在危险发生之前，根据结构监测数据和评估结果，向相关部门发出警戒信号的过程。通常

通过理论分析设置预警阀值实现。

3.1.7

预警阈值warningthreshold

结构监测中，触发结构监测系统发出预警信号所需的监测指标控制值。

3.2符号

下列符号适用于本文件。

A——截面极值差值的最小绝对值；

AA,,,A——1到n截面极值差值的最小绝对值；

12Kn

D——结构运营时某一时刻某截面的测试挠度,单位为毫米（mm）；

Dmax——结构正常使用极限状态短期效应组合下某截面的最大挠度,单位为毫米（mm）；

DPR——原点留数法的指标；

diag（.）——提取括弧内矩阵的对角元；

ECPi——第i个自由度的特征向量乘积指标；

ED——有效独立系数；

F——Fisher•信息阵；

F(K)——第i阶模态振型改变对损伤系数向量的灵敏度；

fcd——混凝土抗压设计强度，单位为兆帕（MPa）；

fmax——某截面的结构允许最大挠度，单位为毫米（mm）；

ftd——混凝土抗拉设计强度，单位为兆帕（MPa）；

Jr/s——表征最小二乘法准则的目标函数，其值越小越好，传感器位置所测数据估计的

模态越准确；

KK,,,K——相应的结构刚度；

12Kn

Mij——有限元质量阵的第（i；j)个元素；

MACij——模态保证准则矩阵的第（i；j)个元素；

MKEik——与第k个模态第j个自由度相对应的模态动能；

MSSPi——第i个自由度的模态分量加和指标；

Q——与维数相同的n×m维的单位正交矩阵；

q)——利用较多传感器取得的模态坐标的最佳最小二乘估计；

()LS

)——采用某待选传感器组合时模态坐标的最小二乘估计；

qs

R——n×m维的上三角矩阵；

S——模态矩阵的奇异性比；

2

DB61/T1037—2016

T——表示矩阵的转置；

Λ——对角的结构特征值矩阵，其每一个对角元为结构圆频率的平方；

σ——结构运营时某一时刻某截面的测试应力，单位为兆帕（MPa）；

σm——模态矩阵的最小奇异值；

σmax——结构正常使用极限状态短期效应组合下某截面的最大应力，单位为兆帕（MPa）；

σsmax——截面在正常使用极限状态的上缘最大应力，单位为兆帕（MPa）；

σsmin——截面在正常使用极限状态的上缘最小应力，单位为兆帕（MPa）；

σxmax——截面在正常使用极限状态的下缘最大应力，单位为兆帕（MPa）；

σxmin——截面在正常使用极限状态的下缘最小应力，单位为兆帕（MPa）；

σ1——模态矩阵的最大奇异值；

Φ——归一化后的模态矩阵，其每一列为结构的一个模态；

——第k个模态在i点的分量，为有限元质量阵中的相应元素；

Φik

Φ——第k个模态在j点的分量；

jk

⊗——矩阵与相对应的元素点点相乘。

4总体设计

4.1一般规定

4.1.1系统设计宜根据桥梁结构受力特点进行专项设计，并应结合后期养护工作的开展进行综合考虑

以达到最优化。系统设计应做到检测数据真实、分析方法正确和系统软、硬件可靠。

4.1.2系统应采用先进的硬件设备、合理运用计算机技术和远程信息传输技术，并应保障系统的实时

性和安全性。

4.1.3系统软件应操作简便，便于维护，能满足用户的不同需求，具有一定的前瞻性，并易于扩展和

升级。

4.1.4如对多座大桥进行联测时，应考虑系统内部数据的兼容性和共享性等要求。

4.2监测项目

主要监测项目见表1，监测项目确定宜根据桥梁结构实际状况结合项目需求合理选择。

3

DB61/T1037—2016

表1监测项目

结构监测

环境及作用监测

静力监测动力监测

温度*、湿度、风荷载、车辆荷载应变（应力）*、挠度*、沉降、倾角、伸缩缝变位、支座位移频率*、振型、阻尼

注：带*号为必测项目。

4.3系统功能设计

桥梁结构健康监测系统应包括传感器子系统、数据采集与传输子系统、结构安全评估与预警子系统

和数据库管理子系统，各子系统功能应符合表2的规定。系统应能满足对结构进行实时监测、及时预警

与评估以及特殊环境状况下的应急监测要求，监测数据采集应真实可靠，数据传输及时，预警及时，评

估结果可信。

表2系统构成及主要功能

系统主要功能

传感器子系统将被测的不同形式的物理量转变成便于记录及再处理的电压、电流或光等信号。

数据采集与传输子系统实现信号采集、传输。

实现对桥梁危险状态进行预警、对桥梁状态参数和损伤状态进行识别、对桥梁综合性

结构安全评估与预警子系统

能进行评估。

数据库管理子系统各子系统数据的支撑系统，完成数据的归档、查询、存储、维护和打印输出等工作。

5传感器子系统

5.1传感器选型

5.1.1传感器的选择应综合考虑被测结构的物理量性质、安装环境、测试环境等因素，具体包括测量

类型、分辨率、测量范围、测试周期、测试环境、安装环境以及资金投入等进行合理选择。

5.1.2传感器应技术成熟、性能先进，耐久性和抗干扰能力强，应易安装，便于维护和更换。

5.1.3传感器正常工作前应进行校准、调试，以确保其正常工作。常见传感器类型及相应监测内容见

表3。

表3常见传感器类型及相应监测内容

监测类别监测内容传感器类型

风荷载机械式风速仪、超声风速仪等

环境及作用温度、湿度温湿度传感器

车辆荷载动态称重仪、视频监测

结构响应应力光纤光栅应变传感器、振弦式应变传感器、压电薄膜传感器等

4

DB61/T1037—2016

表3常见传感器类型及相应监测内容（续）

监测类别监测内容传感器类型

挠度全球卫星定位系统（GPS）、静力水准仪（HLS）、自动全站仪和激光测试仪等

沉降位移计

倾角水准式倾角仪、光纤光栅式倾角计等

结构响应

动力响应加速度传感器

支座变形位移计

伸缩缝变位位移计

5.2传感器布置

5.2.1环境监测、几何线形监测和外部荷载监测传感器应依据结构形式结合现场地形特点进行布置。

常见连续（刚构）桥几何线形监测内容见表4。

表4常见连续（刚构）桥几何线形监测内容

主要内容附加内容

主梁1/4L、1/2L、3/4L截面竖向变位高墩倾角、墩底沉降

5.2.2结构常见静力测点、动力测点布置见附录A，传感器可通过优化算法进一步优化，优化算法见

附录B和附录C。

5.2.3传感器数量应适度冗余，并可扩充和升级。

5.2.4传感器及传输线缆布设不应损伤结构，应有适当的防护措施，并应考虑后期维护安全可行性。

5.3传感器子系统设计要求

5.3.1传感器采集数据精度应满足桥梁安全评价与预警的需求。

5.3.2传感器的安装和布线应不造成对桥梁的破坏，不影响桥梁的外观。

5.3.3传感器布设应具有较好的防锈蚀、防老化和防人为破坏功能，并做好防雷、防盗等安全措施。

5.3.4传感器主要性能参数应结合项目要求合理确定，但不应低于表5中常用传感器基本参数要求。

表5常用传感器基本参数要求

传感器名称技术指标

风速量程：0m/s～60m/s

风速测量精度：±3%或±0.3m/s

风向方位角量程：0°～360°

风速仪风向测量精度：＜±3°

采样频率：≥20Hz

工作温度：-30℃～65℃

使用寿命：≥5年

动态称重仪测速量
