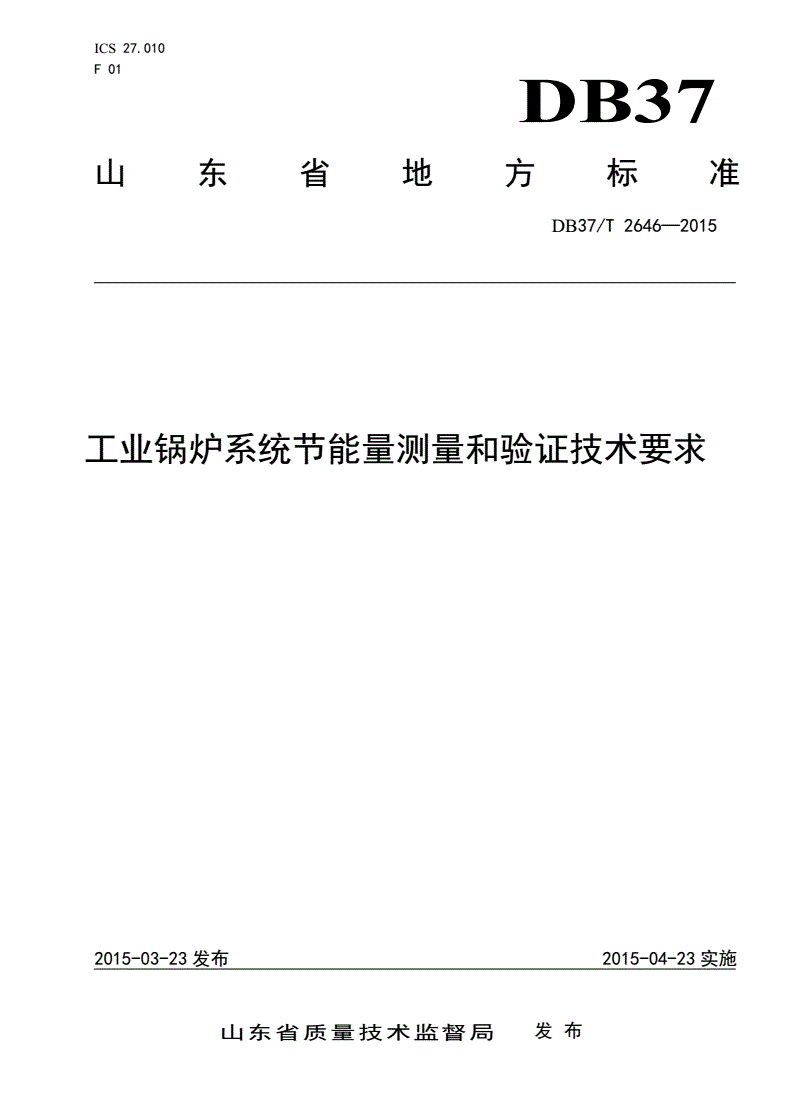

ICS27.010

F01

DB37

山东省地方标准

DB37/T2646—2015

工业锅炉系统节能量测量和验证技术要求

2015-03-23发布2015-04-23实施

山东省质量技术监督局发布

DB37/T2646—2015

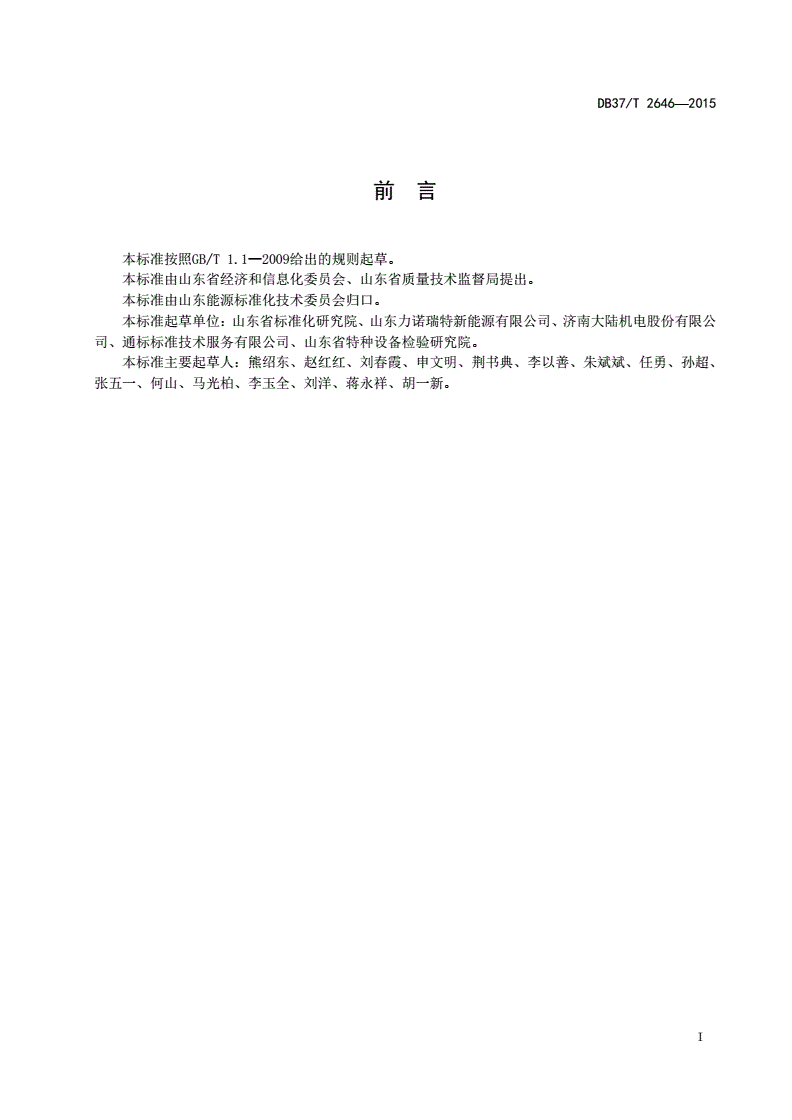

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由山东省经济和信息化委员会、山东省质量技术监督局提出。

本标准由山东能源标准化技术委员会归口。

本标准起草单位：山东省标准化研究院、山东力诺瑞特新能源有限公司、济南大陆机电股份有限公

司、通标标准技术服务有限公司、山东省特种设备检验研究院。

本标准主要起草人：熊绍东、赵红红、刘春霞、申文明、荆书典、李以善、朱斌斌、任勇、孙超、

张五一、何山、马光柏、李玉全、刘洋、蒋永祥、胡一新。

I

DB37/T2646—2015

工业锅炉系统节能量测量和验证技术要求

1范围

本标准规定了工业锅炉系统节能量测量和验证的边界划分、能耗统计范围、测量和验证的基本原则、

测量和验证方法、测量和验证方案。

本标准适用于对工业锅炉系统节能改造项目进行节能量测量和验证。管理类项目及采用太阳能辅助

加热系统的工业锅炉系统节能改造项目也可参考使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T10180工业锅炉热工性能试验规程

GB/T13234企业节能量计算方法

GB17167用能单位能源计量器具配备和管理通则

GB/T24915合同能源管理技术通则

GB/T28750—2012节能量测量和验证技术通则

GB/T30256节能量测量和验证技术要求泵类液体输送系统

GB/T30257节能量测量和验证技术要求通风机系统

TSGG0002锅炉节能技术监督管理规程

TSGG0003工业锅炉能效测试与评价规则

3术语和定义

GB/T13234、GB/T24915、GB/T28750界定的以及下列术语和定义适用于本文件。

3.1

工业锅炉industrialboiler

工业锅炉是指以向工业生产或生活用途提供蒸汽、热水的锅炉，一般是指额定工作压力小于等于2.5

MPa的锅炉。包括室燃炉、层燃炉以及循环流化床锅炉。

注：锅炉定期检验规则第11条。

3.2

工业锅炉系统industrialboilersystem

由工业锅炉及其辅机、辅助设备组成的运行系统，包括锅炉本体、给水及水处理、排污、除氧系统、

烟风道系统、烟气净化系统、燃料及出渣、控制仪表、锅炉房内管道系统等。

3.3

1

DB37/T2646—2015

工业锅炉系统效率industrialboilersystemefficiency

工业锅炉系统的总输入能量减去工业锅炉系统的总损失能量所得的差值与工业锅炉系统总输入能

量的比值，单位：%。

4项目边界划分和能耗统计范围

4.1项目边界划分方法

4.1.1工业锅炉系统节能改造项目边界通常包括锅炉本体、辅机（泵、风机）、给水及水处理、排污、

燃料及出渣、除氧系统、烟风道系统、烟气净化系统、控制仪表、锅炉房内管道系统等。

4.1.2项目边界示意如图1所示，根据节能改造项目类型的不同，也可以是其中的某个子系统。

锅炉辅机输入太阳能集热系统锅炉给水输入

能量和用电量能量输入能量和用电量外供能量

项目系统边界

外供能源

余热回
