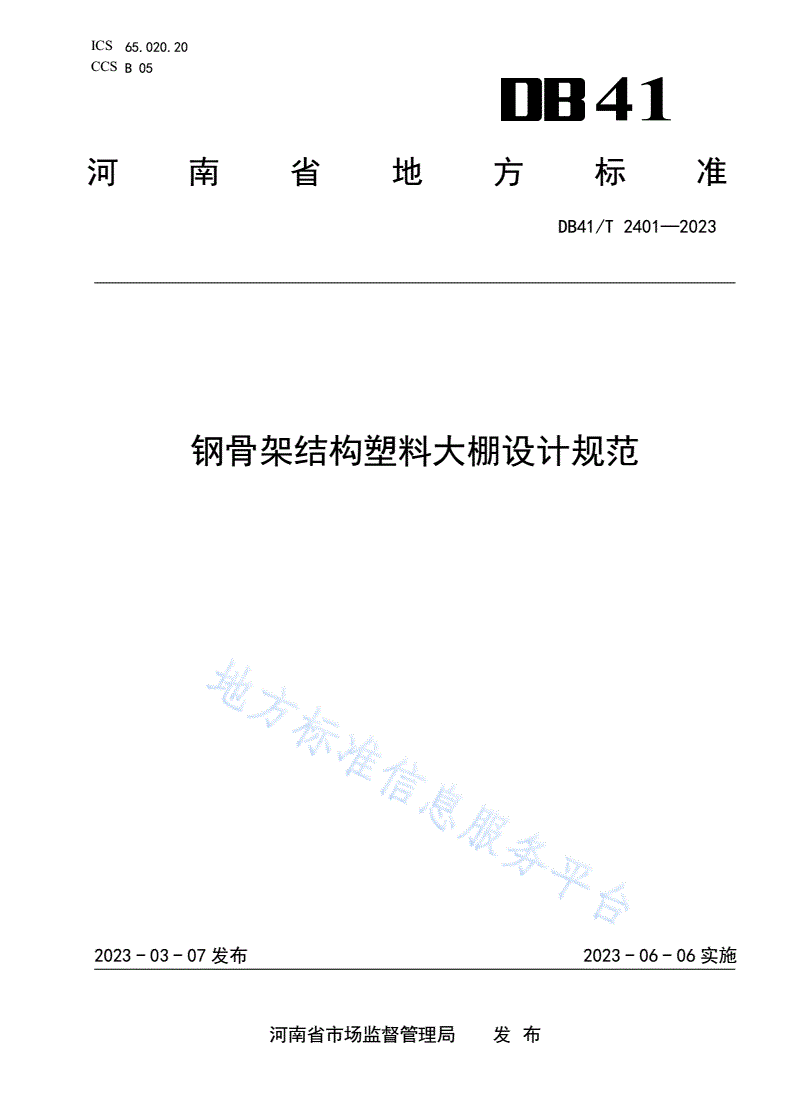

河南省地方标准
DB41/T2401—2023
钢骨架结构塑料大棚设计规范
2023-03-07发布2023-06-06实施
河南省市场监督管理局发布
DB41/T2401—2023

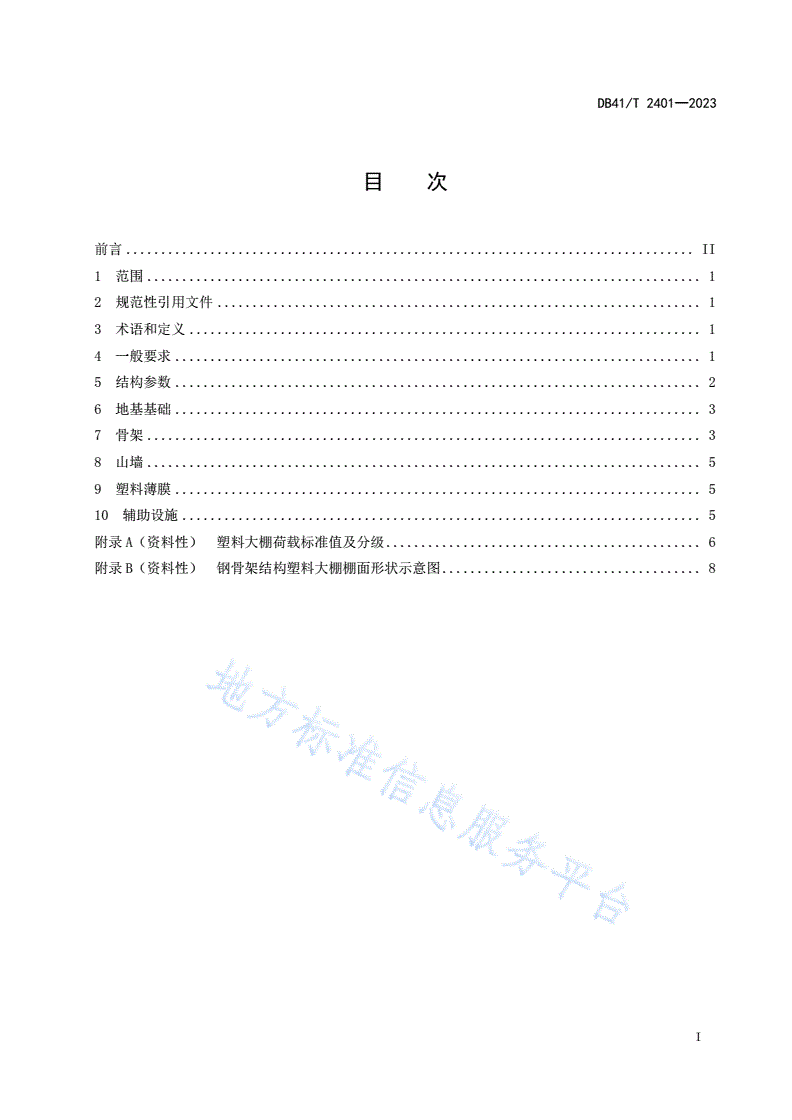

目次
前言.................................................................................II
1范围...............................................................................1
2规范性引用文件.....................................................................1
3术语和定义.........................................................................1
4一般要求...........................................................................1
5结构参数...........................................................................2
6地基基础...........................................................................3
7骨架...............................................................................3
8山墙...............................................................................5
9塑料薄膜...........................................................................5
10辅助设施..........................................................................5
附录A(资料性)塑料大棚荷载标准值及分级.............................................6
附录B(资料性)钢骨架结构塑料大棚棚面形状示意图.....................................8
I
DB41/T2401—2023
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定
起草。
本文件由河南农业农村厅提出并归口。
本文件起草单位:河南农业大学、光山县农业农村局。
本文件主要起草人:朴凤植、董晓星、张涛、孙治强、杜南山、国志信、董韩、于润才、徐华。
II
DB41/T2401—2023
钢骨架结构塑料大棚设计规范
1范围
本文件规定了钢骨架塑料大棚设计的结构参数、地基基础、骨架、山墙、塑料薄膜等要求。
本文件适用于无外保温覆盖的钢骨架塑料大棚的设计。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,
仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本
文件。
GB/T4455农业用聚乙烯吹塑棚膜
GB/T6725冷弯型钢通用技术要求
GB50003砌体结构设计规范
GB50007建筑地基基础设计规范
GB50018冷弯型钢结构技术规范
GB50203砌体工程施工及验收规范
GB50205钢结构工程施工质量验收规范
GB/T51057种植塑料大棚工程技术规范
GB/T51183农业温室结构荷载规范
3术语和定义
本文件没有需要界定的术语和定义。
4一般要求
4.1场地选择
建设场地宜选择避风向阳,地势较高,排水良好,地面坡度不大于10°的地块。场地土质宜为壤土
或沙壤土。
4.2设计使用年限
设计使用年限为10年。
4.3荷载要求
4.3.1荷载重现期
大棚结构设计荷载重现期为10年。
1
DB41/T2401—2023
4.3.2荷载计算
荷载按照GB/T51183的规定进行计算,并进行必要的修正。永久荷载按结构和薄膜自重计算,作物
荷载按0.15kN/m2,雪荷载和风荷载应按照项目场地气候条件进行取用调整,设计荷载标准值见附录A。
附录A中未显示地区,可根据临近县市且气候条件相似的地区确定其雪荷载和风荷载标准值。
5结构参数
5.1结构示意图
塑料大棚结构见图1。
标引序号说明:
a1——山墙;2——拱杆;3——压膜线;4——纵向拉杆;5——棚头横杆;6——棚头立柱;7——底部通风口;
8——顶部通风口;9——卷膜杆;10——斜撑。
图1钢骨架结构塑料大棚结构示意图
5.2剖面结构
塑料大棚跨度、脊高和肩高可按照表1确定。大棚剖面形状按合理拱轴线设计,见附录B。
表1塑料大棚跨度、脊高和肩高
跨度脊高肩高
mmm
82.91.5
103.31.5
123.61.5
144.01.5
2
DB41/T2401—2023
5.3方位和布局
塑料大棚宜采用南北延长的方位,受地块尺寸限制的地块可不受方位限制。沿跨度方向上,大棚间
距宜为1.5m~3m,并排大棚山墙的间距应大于4m。
5.4长度
大棚长度宜为60m~80m。
6地基基础
6.1地基要求
基础应埋置在未扰动的原状土上,且在当地地下水位以上,不应埋置于杂填土、淤泥等不利土层上,
应符合GB50007的有关规定。基础埋置深度不应低于0.2m。
6.2基础要求
6.2.1垫层要求
基础垫层宜采用素混凝土,厚度100mm。
6.2.2基础结构
大棚四周宜采用混凝土条形基础,宽度不小于0.15m,基础顶面应高于室外地面0.2m。混凝土强度
等级不低于C15,纵向钢筋不少于2根Φ8。基础顶部按拱架安装位置埋设拱架预埋件,在两拱架之间位
置基础外侧预埋压膜线挂钩。
7骨架
7.1骨架材料
大棚拱架、纵向拉杆、斜撑应采用GB/T6725规定的Q235A碳素结构钢,并做热镀锌处理,镀锌量不
应小于500g/m2。骨架外观应表面平整,无明显变形、凹凸、损伤和裂纹。
7.2骨架结构
7.2.1拱架
大棚拱架强度应符合GB50018极限承载能力要求,按照永久荷载、雪荷载、风荷载的最不利组合进
行极限承载能力设计。
拱架
定制服务
推荐标准
