T/CNCA 048-2023 矿用防爆永磁同步伺服电动机通用技术条件
T/CNCA 048-2023 General specification for mine explosion-proof permanent magnet synchronous servo motors
基本信息
本文件适用于矿用防爆永磁同步伺服电动机(以下简称“电动机”)的设计、制造、检验和验收。
发布历史
-
2023年03月
研制信息
- 起草单位:
- 安标国家矿用产品安全标志中心有限公司、上海煤科检测技术有限公司、抚顺中煤科工检测中心有限公司、苏州汇川技术有限公司、中信重工开诚智能装备有限公司、厦门势拓伺服科技股份有限公司
- 起草人:
- 苏珂嘉、傅林、林洋、王帅、杜秀峰、常琳、王珊、徐建文、赵英、刘晓波、杨春明、梁虎岑
- 出版信息:
- 页数:20页 | 字数:23 千字 | 开本: 大16开
内容描述

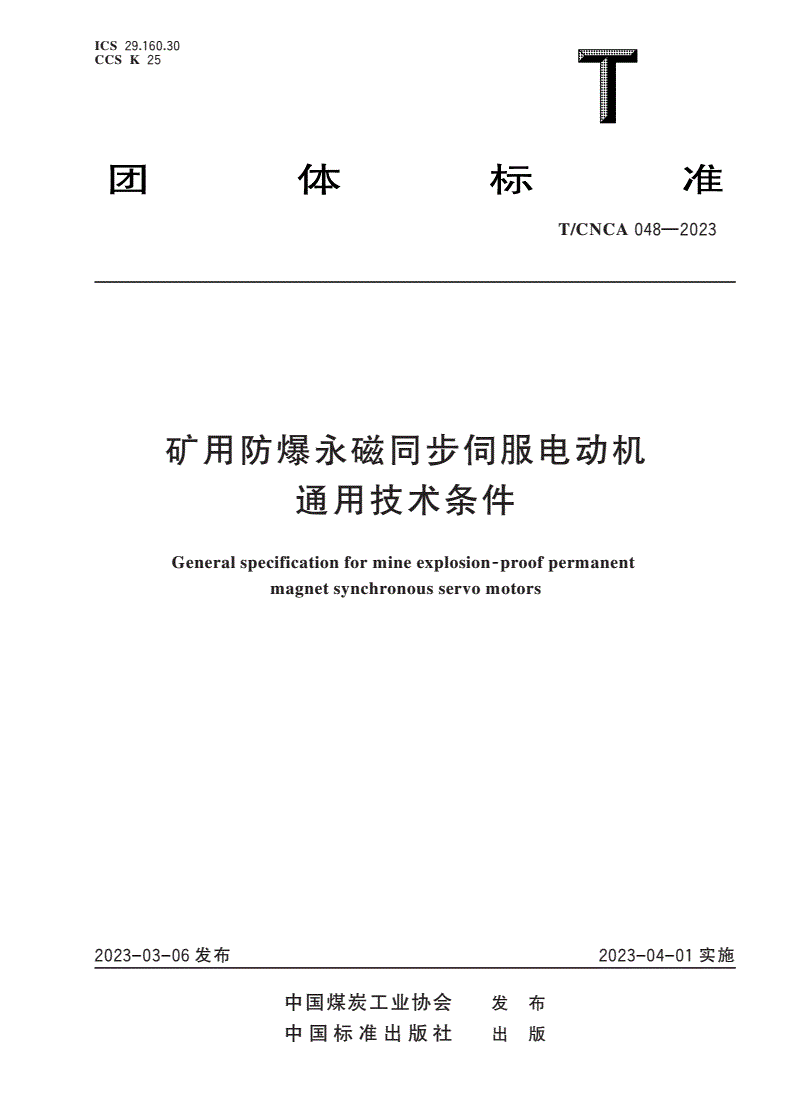

ICS29.160.30
CCSK25
T/CNCA048—2023
矿用防爆永磁同步伺服电动机
通用技术条件
Generalspecificationformineexplosion⁃proofpermanent
magnetsynchronousservomotors
2023-03-06发布2023-04-01实施
中国煤炭工业协会发布
中国标准出版社出版
T/CNCA048—2023

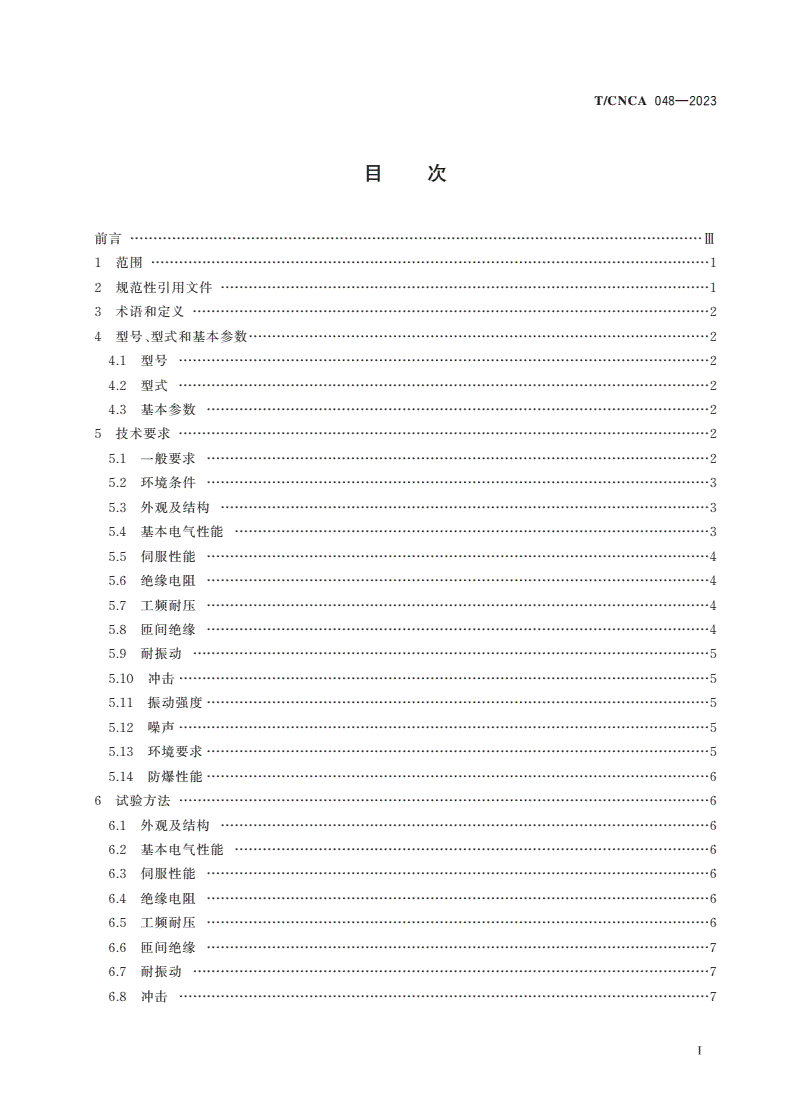

目次
前言……………………………Ⅲ
1范围…………………………1
2规范性引用文件……………1
3术语和定义…………………2
4型号、型式和基本参数………………………2
4.1型号……………………2
4.2型式……………………2
4.3基本参数………………2
5技术要求……………………2
5.1一般要求………………2
5.2环境条件………………3
5.3外观及结构……………3
5.4基本电气性能…………………………3
5.5伺服性能………………4
5.6绝缘电阻………………4
5.7工频耐压………………4
5.8匝间绝缘………………4
5.9耐振动…………………5
5.10冲击……………………5
5.11振动强度………………5
5.12噪声……………………5
5.13环境要求………………5
5.14防爆性能………………6
6试验方法……………………6
6.1外观及结构……………6
6.2基本电气性能…………………………6
6.3伺服性能………………6
6.4绝缘电阻………………6
6.5工频耐压………………6
6.6匝间绝缘………………7
6.7耐振动…………………7
6.8冲击……………………7
Ⅰ
T/CNCA048—2023

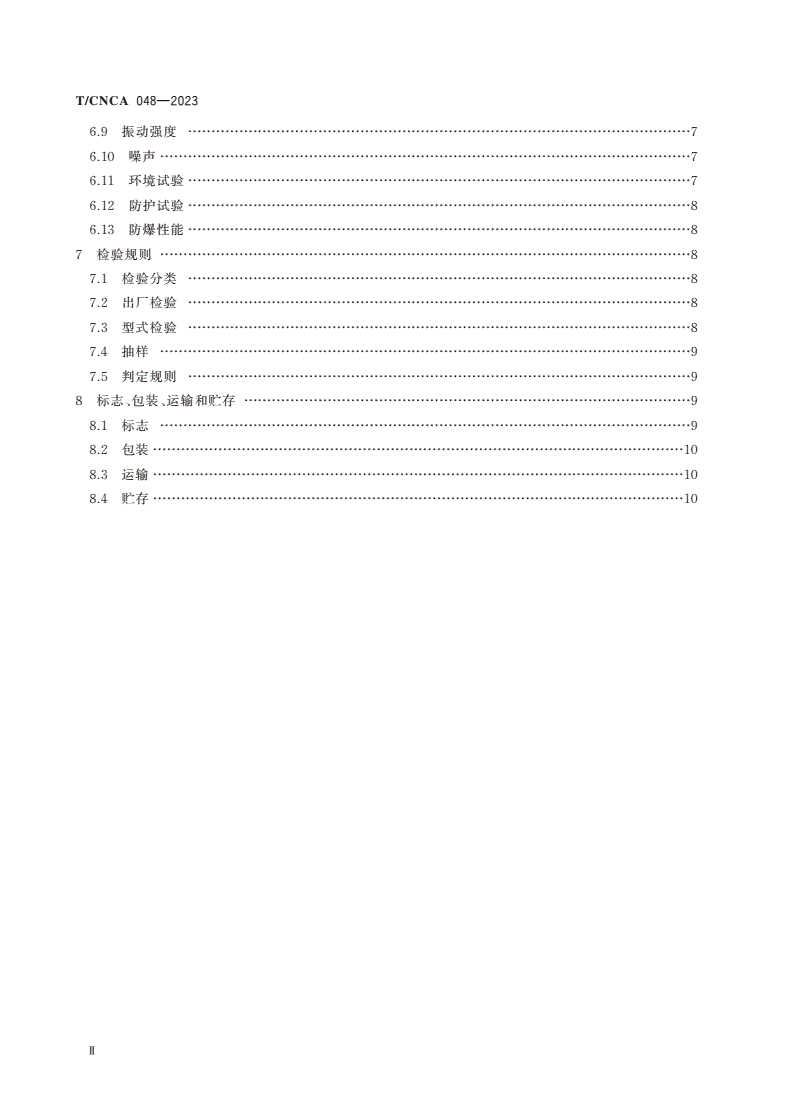

6.9振动强度………………7
6.10噪声……………………7
6.11环境试验………………7
6.12防护试验………………8
6.13防爆性能………………8
7检验规则……………………8
7.1检验分类………………8
7.2出厂检验………………8
7.3型式检验………………8
7.4抽样……………………9
7.5判定规则………………9
8标志、包装、运输和贮存……………………9
8.1标志……………………9
8.2包装……………………10
8.3运输……………………10
8.4贮存……………………10
Ⅱ
T/CNCA048—2023
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国煤炭工业协会提出。
本文件由中国煤炭工业协会科技发展部归口。
本文件起草单位:安标国家矿用产品安全标志中心有限公司、上海煤科检测技术有限公司、抚顺中煤
科工检测中心有限公司、苏州汇川技术有限公司、中信重工开诚智能装备有限公司、厦门势拓伺服科技股
份有限公司。
本文件主要起草人:苏珂嘉、傅林、林洋、王帅、杜秀峰、常琳、王珊、徐建文、赵英、刘晓波、杨春明、
梁虎岑。
Ⅲ
T/CNCA048—2023
矿用防爆永磁同步伺服电动机
通用技术条件
1范围
本文件规定了矿用防爆永磁同步伺服电动机的型号、型式、基本参数、技术要求、试验方法、检验规
则、标志、包装、运输和贮存。
本文件适用于矿用防爆永磁同步伺服电动机(以下简称“电动机”)的设计、制造、检验和验收。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文
件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本
文件。
GB/T191包装储运图示标志
GB/T755旋转电机定额和性能
GB/T997旋转电机结构型式、安装型式及接线盒位置的分类(IM代号)
GB/T1971旋转电机线端标志与旋转方向
GB/T2423.4电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h+12h
循环)
GB/T2423.5环境试验第2部分:试验方法试验Ea和导则:冲击
GB/T2423.10环境试验第2部分:试验方法试验Fc:振动(正弦)
GB/T3836.1—2021爆炸性环境第1部分:设备通用要求
GB/T3836.2—2021爆炸性环境第2部分:由隔爆外壳“d”保护的设备
GB/T3836.4—2021爆炸性环境第4部分:由本质安全型“i”保护的设备
GB/T3836.9—2021爆炸性环境第9部分:由浇封型“m”保护的设备
GB/T4772.1旋转电机尺寸和输出功率等级第1部分:机座号56~400和凸缘号55~1080
GB/T4942—2021旋转电机整体结构的防护等级(IP代码)分级
GB/T7344交流伺服电动机通用技术条件
GB/T10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值
GB/T10069.1旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法
GB/T22669—2008三相永磁同步电动机试验方法
GB/T22719.1交流低压电机散嵌绕组匝间绝缘第1部分:试验方法
GB/T22670—2018变频器供电三相笼型感应电动机试验方法
GB/T30549—2014永磁交流伺服电动机通用技术条件
GB/T37414.3—2020工业机器人电气设备及系统第3部分:交流伺服电动机技术条件
AQ1043矿用产品安全标志标识
1
T/CNCA048—2023
3术语和定义
GB/T30549—2014界定的术语和定义适用于本文件。
4型号、型式和基本参数
4.1型号
电动机的型号编制方法如下:
示例:SBY1⁃0.16/3000(220)⁃Z表示第1次设计,额定0.16kW、3000r/min、220V,具有制动功能的矿用隔爆型永磁
同步伺服电动机。
4.2型式
4.2.1电动机应按GB/T3836.1—2021和GB/T3836.2—2021、GB/T3836.4—2021或GB/T3836.9—2021
的规定制成隔爆型、本质安全型、隔爆兼本质安全型或胶封型。
4.2.2电动机的外壳防护等级应不低于GB/T4942规定的IP65。
4.2.3电动机的冷却方式为封闭自冷或封闭强冷方式。
4.2.4电动机的结构及安装型式应符合GB/T997的规定。
4.2.5电动机的安装尺寸、外形尺寸应符合产品专用技术条件的规定,其偏差应符合GB/T4772.1的
规定。
4.3基本参数
4.3.1电动机宜采用连续工作制(S1)。
4.3.2电动机的驱动方式分为正弦波驱动和方波驱动,也可采用其他方式;制造商应
