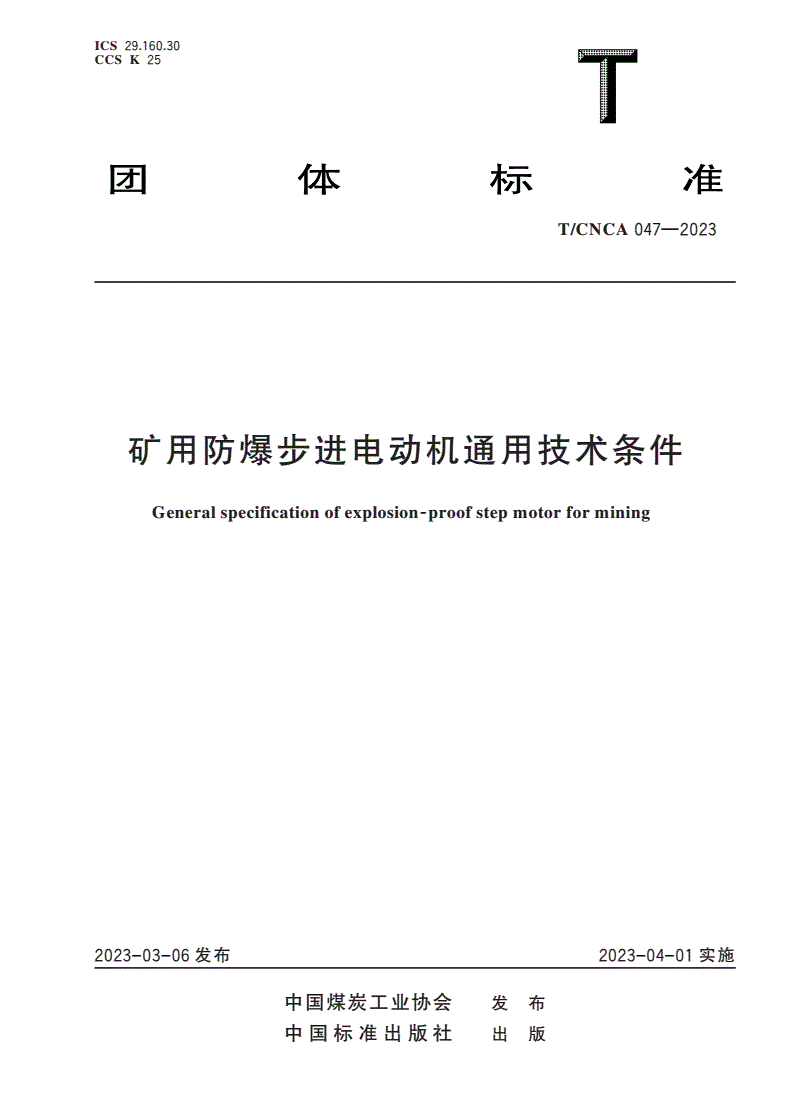

T/CNCA 047-2023 矿用防爆步进电动机通用技术条件

ICS29.160.30

CCSK25

T/CNCA047—2023

矿用防爆步进电动机通用技术条件

Generalspecificationofexplosion⁃proofstepmotorformining

2023-03-06发布2023-04-01实施

中国煤炭工业协会发布

中国标准出版社出版

T/CNCA047—2023

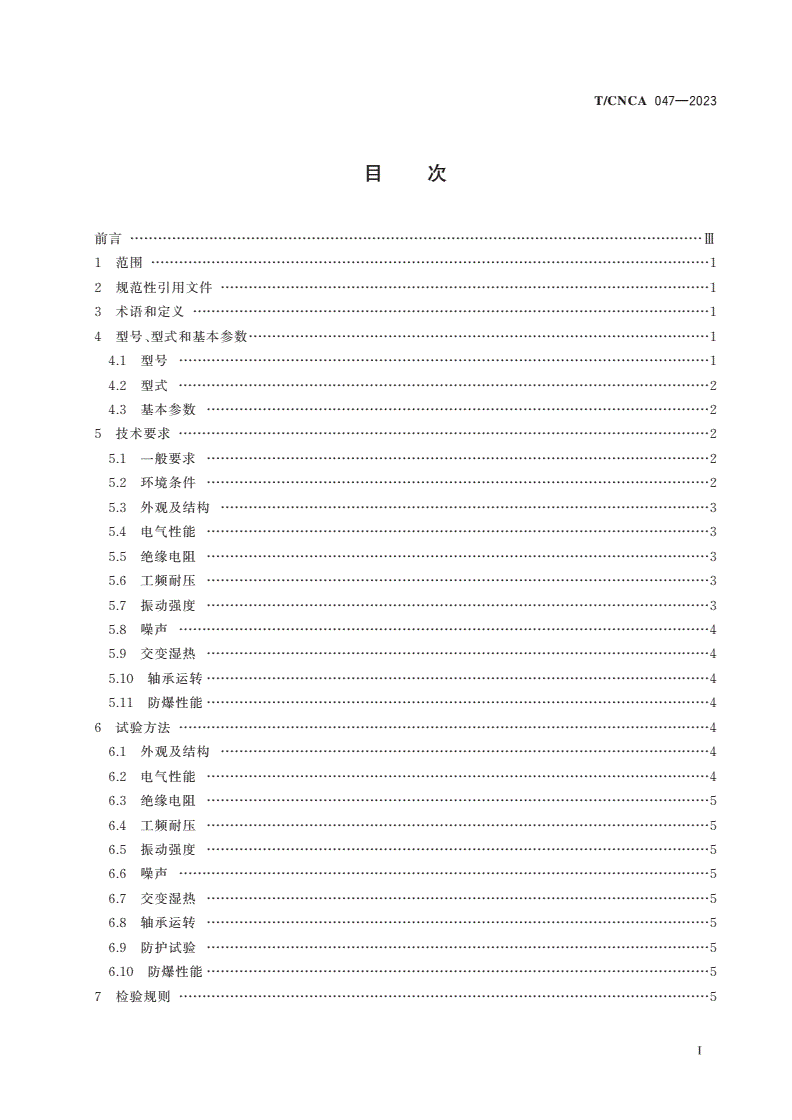

目次

前言……………………………Ⅲ

1范围…………………………1

2规范性引用文件……………1

3术语和定义…………………1

4型号、型式和基本参数………………………1

4.1型号……………………1

4.2型式……………………2

4.3基本参数………………2

5技术要求……………………2

5.1一般要求………………2

5.2环境条件………………2

5.3外观及结构……………3

5.4电气性能………………3

5.5绝缘电阻………………3

5.6工频耐压………………3

5.7振动强度………………3

5.8噪声……………………4

5.9交变湿热………………4

5.10轴承运转………………4

5.11防爆性能………………4

6试验方法……………………4

6.1外观及结构……………4

6.2电气性能………………4

6.3绝缘电阻………………5

6.4工频耐压………………5

6.5振动强度………………5

6.6噪声……………………5

6.7交变湿热………………5

6.8轴承运转………………5

6.9防护试验………………5

6.10防爆性能………………5

7检验规则……………………5

Ⅰ

T/CNCA047—2023

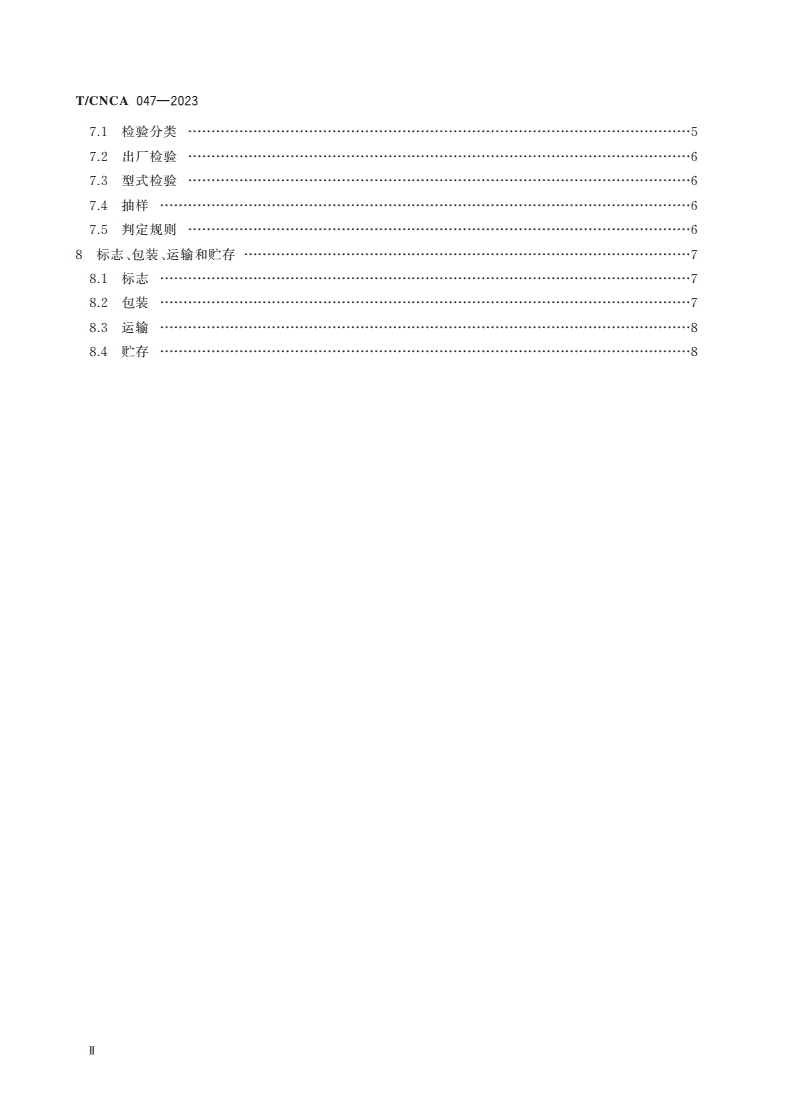

7.1检验分类………………5

7.2出厂检验………………6

7.3型式检验………………6

7.4抽样……………………6

7.5判定规则………………6

8标志、包装、运输和贮存……………………7

8.1标志……………………7

8.2包装……………………7

8.3运输……………………8

8.4贮存……………………8

Ⅱ

T/CNCA047—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国煤炭工业协会提出。

本文件由中国煤炭工业协会科技发展部归口。

本文件起草单位：安标国家矿用产品安全标志中心有限公司、上海煤科检测技术有限公司、抚顺中煤

科工检测中心有限公司、苏州汇川技术有限公司、中信重工开诚智能装备有限公司、山西科达自控股份有

限公司。

本文件主要起草人：苏珂嘉、傅林、王帅、杜秀峰、林洋、常琳、王珊、徐建文、赵英、刘晓波、杨春明、

张志峰。

Ⅲ

T/CNCA047—2023

矿用防爆步进电动机通用技术条件

1范围

本文件规定了矿用防爆步进电动机的型号、型式、基本参数、技术要求、试验方法、检验规则、标志、包

装、运输和贮存。

本文件适用于矿用防爆步进电动机（以下简称“电动机”）的设计、制造、检验和验收。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T191包装储运图示标志

GB/T755旋转电机定额和性能

GB/T997旋转电机结构型式、安装型式及接线盒位置的分类（IM代号）

GB/T1032—2012三相异步电动机试验方法

GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h

循环）

GB/T3836.1—2021爆炸性环境第1部分：设备通用要求

GB/T3836.2—2021爆炸性环境第2部分：由隔爆外壳“d”保护的设备

GB/T3836.4—2021爆炸性环境第4部分：由本质安全型“i”保护的设备

GB/T4772.1旋转电机尺寸和输出功率等级第1部分：机座号56~400和凸缘号55~1080

GB/T4942—2021旋转电机整体结构的防护等级（IP代码）分级

GB/T10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值

GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法

GB/T20638—2006步进电动机通用技术条件

AQ1043矿用产品安全标志标识

3术语和定义

GB/T20638—2006界定的术语和定义适用于本文件。

4型号、型式和基本参数

4.1型号

电动机的型号编制方法如下：

1
