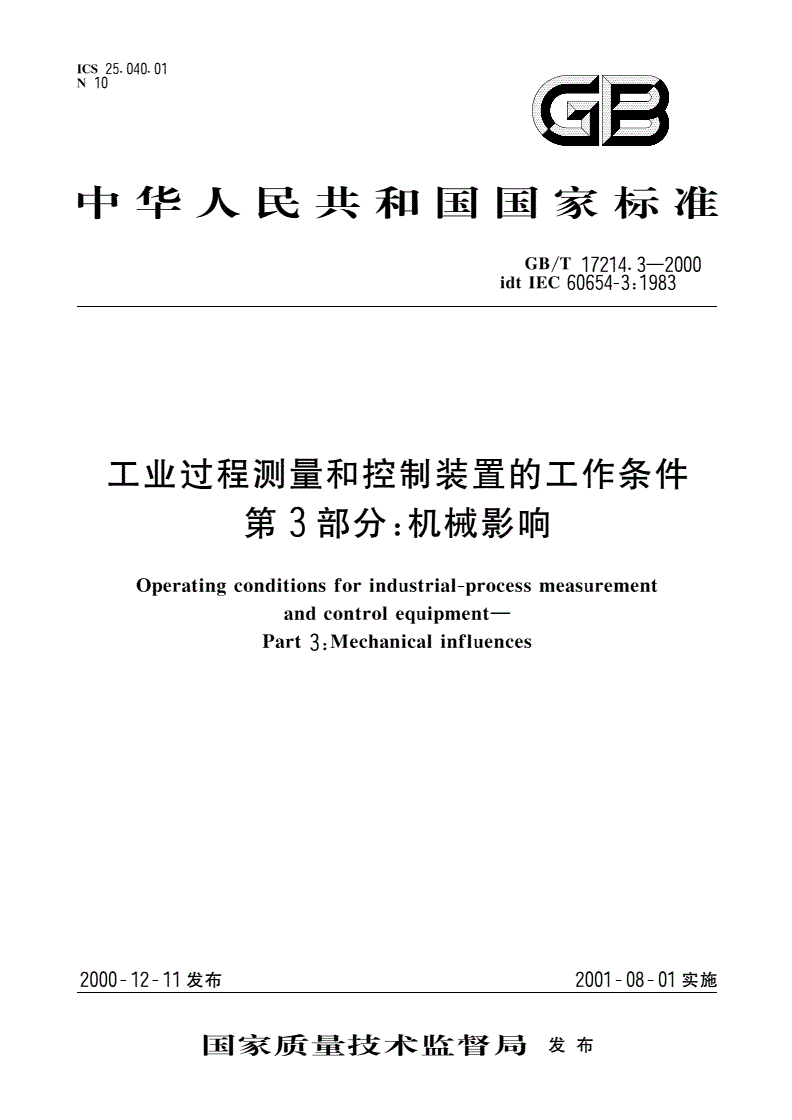

GB/T 17214.3-2000 工业过程测量和控制装置的工作条件 第3部分：机械影响

ics25.040.01

N10

中华人民共和国国家标准

GB/T17214.3-2000

idtIEC60654-3:1983

工业过程测量和控制装置的工作条件

第3部分:机械影响

Operatingconditionsforindustrial-processmeasurement

andcontrolequipment-

Part3:Mechanicalinfluences

2000一12一11发布2001一08一01实施

国家质M技术监督局发布

Gs/T17214.3-2000

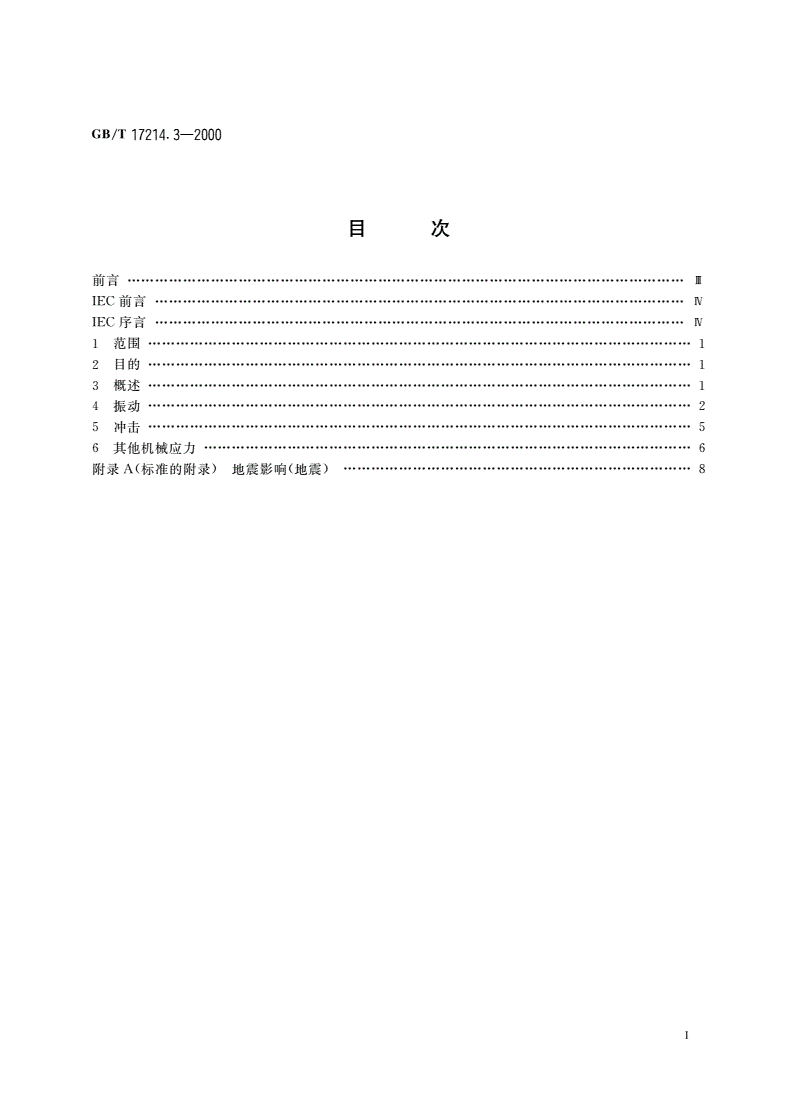

目次

前言··················“····························································································……II

IEC前言·········································································································“……N

IEC序言·····························“··············“··························”·······················“····……N

1范围·········”··································································································……1

2目的···········································.，····················································”··········“·…1

3概述·.，········································································································……1

4振动···········································································································……2

5冲击························································································”···················……5

6其他机械应力·”······”···········“”··”·························。········································……6

附录A(标准的附录)地展影响(地震)·····························································……8

GB/T17214.3-2000

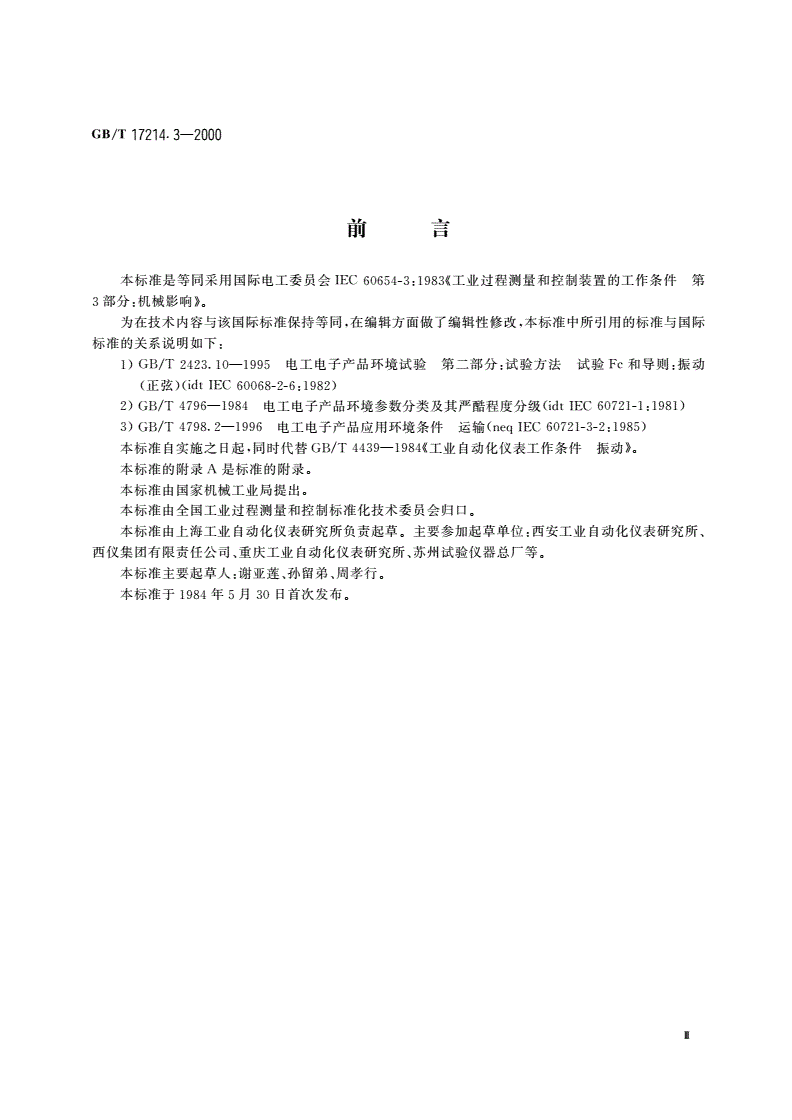

前言

本标准是等同采用国际电工委员会IEC60654-3:1983《工业过程测量和控制装置的工作条件第

3部分:机械影响》。

为在技术内容与该国际标准保持等同，在编辑方面做了编辑性修改，本标准中所引用的标准与国际

标准的关系说明如下:

1)GB/T2423.10-1995电工电子产品环境试验第二部分:试验方法试验Fc和导则:振动

(正弦)(idtIEC60068-2-6:1982)

2)GB/T4796-1984电工电子产品环境参数分类及其严酷程度分级(idtIEC60721-1:1981)

3)GB/T4798.2-1996电工电子产品应用环境条件运输(neqIEC60721-3-2:1985)

本标准自实施之日起，同时代替GB/T4439-1984工业自动化仪表工作条件振动》。

本标准的附录A是标准的附录。

本标准由国家机械工业局提出。

本标准由全国工业过程测量和控制标准化技术委员会归口。

本标准由上海工业自动化仪表研究所负责起草。主要参加起草单位:西安工业自动化仪表研究所、

西仪集团有限责任公司、重庆工业自动化仪表研究所、苏州试验仪器总厂等。

本标准主要起草人:谢亚莲、孙留弟、周孝行。

本标准于1984年5月30日首次发布。

Gs/T17214.3-2000

IEC前言

1)IEC有关技术问题的正式决议和协议，是由所有对此特别感兴趣的国家委员会派代表参加的技

术委员会制定的。这些决议和协议尽可能地表达了对所涉及的问题在国际上的一致意见。

2)这些决议或协议以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所承认。

3)为了促进国际上的统一，IEC希望各国家委员会在其国内情况许可的范围内，采用IEC推荐标

准的文本作为他们的国家规定。IEC推荐标准与相应的国家规定之间，如有不一致之处，应尽可能在国

家规定中明确指出。

IEC序言

本标准由IEC第65技术委员会“工业过程测量和控制”制定。

本标准是IEC出版物60654的第3部分。

草案初稿在1973年慕尼黑会议上讨论，其后的草稿在1975年莫斯科会议上和在1979年费城会议

上讨论。根据费城会议讨论的结果，于1980年12月将草案65(中央办公室)22号文件按“六个月法”提

交各国家委员会批准。1981年12月又将修订本65(中央办公室)25号文件提交各国家委员会按“二月

程序”批准。

下列国家的国家委员会投票明确赞同本标准:

澳大利亚埃及南非(共和国)

奥地利芬兰瑞典

比利时法国瑞士

巴西德国土耳其

保加利亚以色列苏联

加拿大日本英国

捷克斯洛伐克荷兰南斯拉夫

丹麦罗马尼亚

在本标准中引用的其他IEC出版物:

出版物60068:基本环境试验程序

60068-2-6:第2部分:试验试验F。和导则:振动(正弦)

60721-1:环境条件分类第1部分:环境参数及其严酷度分类

60721-3-2:第3部分:分类环境参数及其严酷度的应用。

第2节:运输(制定中)

中华人民共和国国家标准

工业过程测且和控制装置的工作条件

第3部分:机械影响GB/T17214.3-2000

idtIEC60654-3:1983

Operatingconditionsforindustrial-processmeasurement

代替GB/T4439-1984

andcontrolequipment-

Part3:Mechanicalinfluences

范围

本标准考虑的是处在陆地和海面上的工业过程测量和控制系统或系统的部件在工作、贮存或运输

期间可能受到的振动、冲击、地震和机械应力情况的特定工作条件。本标准不考虑维护和修理条件。

本标准仅考虑可以直接影响过程测量和控制系统的性能的工作影响，而不考虑特定的工作条件对

人员的影响。其列出的物理参数的适当值建议用来描述装置预期工作、运输和贮存的现场环境。本标准

仅考虑这些条件，而这些条件对装置性能方面的影响则不予考虑。

GB/T2423《电工电子产品基本环境试验规程》给出了振动和冲击的基本试验条件。本标准列出了

一个选择工作条件极限值的表。

目的

本标准的目的是提供给工业过程测量和控制系统或系统中的部件的用户和供应商一个统一的机械

影响的分级表，包括装置在工作、贮存、搬运和运输期间可能置身于的规定的条件。其中运输的条件既适

用于安装在移动装置上的完整系统也适用于采用适当锁紧和夹住装置妥善包装以防止损坏的装置

部件。

列出的工作条件旨在作为综合技术规范的依据。

本标准的目的之一是尽量减少因忽略考虑特定的工作条件对系统或系统部件的性能影响而导致的

间题。

本标准的另一目的是帮助选择特定的极限值，为制定工业过程测量和控制装置评定规范时使用。

概述

本标准考虑了振动、冲击、地震影响和机械应力的特定的工作条件。振动条件由在高、低频范围内的

加速度和位移的严酷等级以及发生的时间来分级。冲击条件给出一个列表，从列表中选择这些值的组合

能用来描述现场的环境。地震的影响没有正式分级，而是作为附录A(标准的附录)列人本标准。在附录

A(标准的附录)中对里氏与麦氏震级做了比较和说明。

当上述情况导致大量的可能组合的工作条件时，这可认为是代表“真实世界”，但真实世界中工作条

件类型间预期的关系并不存在。

考虑到极端的或者特殊的机械环境条件存在，即在某些地方实际值大于和/或小于规定值。在特殊

和极端条件下工作的装置，其技术规范由供应商与用户之间协商。

国家质f技术监督局2000一12一11批准2001一08一01实施

Gs/T17214.3-2000

4振动

用来划分工业测量和控制装置的振动环境类别的准则主要取决于装置的种类或性质，如质量、大

小、机械部件、电子元器件、接线、特定的功能灵敏度等等。作为一个例子，一个小质量，诸如一个集成电

路的内部接头是不会受频率为1Hz的大振幅振动影响，而高频率的高加速度等级的振动能损坏这些接

点。另一方面，由于大质量物体不能跟随高频振动频率，事实上它们更容易被低频振动损坏。

诸如直接损坏、长期损坏(疲劳)、测量不精确度等被认为对装置的影响是较严重的，也应考虑对该

种影响进行分类的方法。

振
