GB/T 45630-2025 系统与软件工程 架构描述

ICS35080

CCSL.77

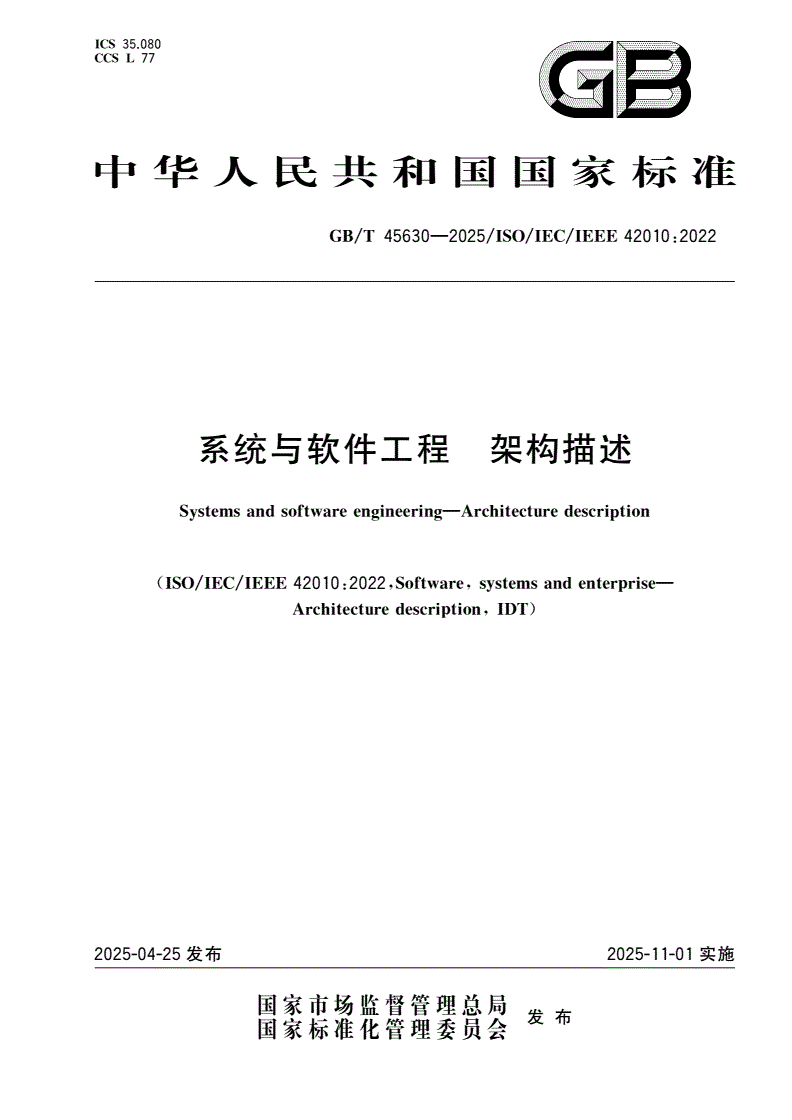

中华人民共和国国家标准

GB/T45630—2025/ISO/IEC/IEEE420102022

:

系统与软件工程架构描述

Systemsandsoftwareengineering—Architecturedescription

ISO/IEC/IEEE420102022Softwaresstemsandenterrise—

(:,,yp

ArchitecturedescritionIDT

p,)

2025-04-25发布2025-11-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45630—2025/ISO/IEC/IEEE420102022

:

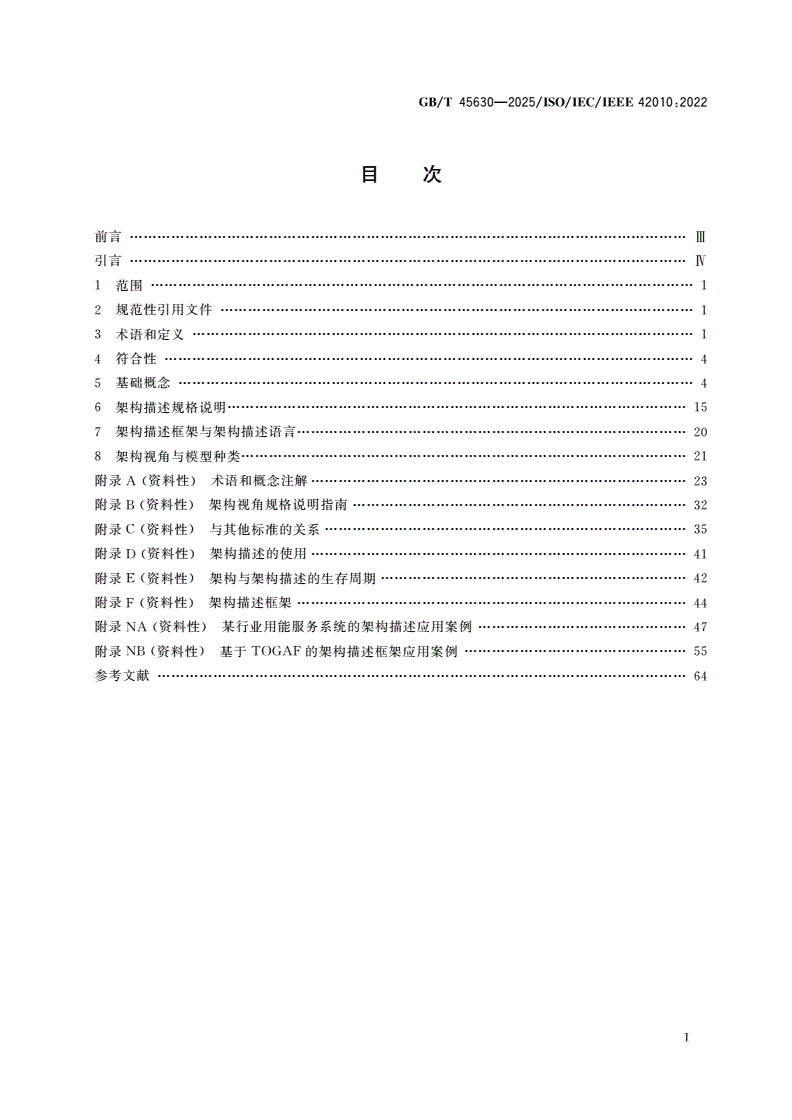

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

符合性

4……………………4

基础概念

5…………………4

架构描述规格说明

6………………………15

架构描述框架与架构描述语言

7…………20

架构视角与模型种类

8……………………21

附录资料性术语和概念注解

A()………………………23

附录资料性架构视角规格说明指南

B()………………32

附录资料性与其他标准的关系

C()……………………35

附录资料性架构描述的使用

D()………………………41

附录资料性架构与架构描述的生存周期

E()…………42

附录资料性架构描述框架

F()…………44

附录资料性某行业用能服务系统的架构描述应用案例

NA()………47

附录资料性基于的架构描述框架应用案例

NB()TOGAF…………55

参考文献

……………………64

Ⅰ

GB/T45630—2025/ISO/IEC/IEEE420102022

:

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件等同采用软件系统和企业架构描述

ISO/IEC/IEEE42010:2022《、》。

本文件做了下列最小限度的编辑性改动

:

为与现有的标准化文件相协调将标准名称改为系统与软件工程架构描述

a),《》;

纠正了中的引用编号错误将更正为

b)ISO/IEC/IEEE42010:20225.1,“5.4.3”“5.4.4”;

纠正了中的引用编号错误将更正为

c)ISO/IEC/IEEE42010:20225.2.2,“5.2.10”“5.2.9”;

纠正了中与的条编排错误将其调整为段落格式

d)ISO/IEC/IEEE42010:20227.1.17.1.2,;

纠正了中注的引用编号错误将更正为

e)ISO/IEC/IEEE42010:20228.11,“e)”“d)”;

纠正了中的引用编号错误将更正为

f)ISO/IEC/IEEE42010:2022B.2.5,“b)”“a)”;

纠正了中的指代表述错误将后者更正为前者

g)ISO/IEC/IEEE42010:2022C.4,“(latter)”“”;

为方便读者理解在和分别增加了注

h),A.5、C.5C.6;

增加了附录资料性附录资料性以增强标准的应用效果

i)NA()、NB(),。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国信息技术标准化技术委员会提出并归口

(SAC/TC28)。

本文件起草单位广西达译科技有限公司深圳赛西信息技术有限公司中国电子技术标准化研究

:、、

院广东益安人防工程科技有限公司安世亚太科技股份有限公司北京工业大学广西科学院中控技

、、、、、

术股份有限公司云南电网有限责任公司信息中心浪潮软件科技有限公司南京优测信息科技有限公

、、、

司领驭框架北京软件有限公司北京南天软件有限公司国家应用软件产品质量检验检测中心江苏

、()、、、

赛西科技发展有限公司润建股份有限公司中国航天系统科学与工程研究院中车大连电力牵引研发

、、、

中心有限公司西安交通大学西南计算机有限责任公司重庆市软件评测中心有限公司北京高质系统

、、、、

科技有限公司山东创恩信息科技股份有限公司北京科技大学山东正中信息技术股份有限公司厦门

、、、、

理工学院浪潮通用软件有限公司北方民族大学北京谷器数据科技有限公司北京航空航天大学广

、、、、、

西讯驰信息科技有限公司广域铭岛数字科技有限公司三一重工股份有限公司常州铂沃尔智能科技

、、、

有限公司杭州衣科信息技术股份有限公司深圳市同立方科技有限公司杭州智诚惠通科技有限公司

、、、、

中车大连机车车辆有限公司山东山科数字经济研究院有限公司中邮信息科技北京有限公司

、、()。

本文件主要起草人邓姿娴张旸旸黄家裕刘北辰王公韬段海波刘潇健李文鹏陈江义

:、、、、、、、、、

李玲璠李照川游辉敏曹蕤戴敏楼莉张星星徐鸣李书林刘晨曦安豆黄小蓉丁晓明严亮

、、、、、、、、、、、、、、

吕英胜张瀚文王溪许志国肖蕾邬柏韩强石龙艾骏胡志超赵银花林香怡周长怀刘易萌

、、、、、、、、、、、、、、

杨晓东孙冬梅张逸彬林一伟庞懿丽孟青陈蓓郝琳胡永乐闫陈静刘源王磊刘耀刘永亮

、、、、、、、、、、、、、、

马晓红邓日洁郄永军李洪徐克强丁丁李小村杨曦亮贾熹滨李刚李传波

、、、、、、、、、、。

Ⅲ

GB/T45630—2025/ISO/IEC/IEEE420102022

:

引言

人工实体的复杂性已经提升到前所未有的程度这为创建和使用实体的组织带来了新的机遇也增

,,

加了挑战组织团队和个人越来越多地运用架构化帮助管理实体利益相关方所面临的复杂性

。、。

实体的示例包括企业组织解决方案系统包括软件系统子系统过程业务数据作为数据

:、、、()、、、、(

项或数据结构应用程序信息技术作为一个集合任务产品服务软件项硬件项产品线系统

)、、()、、、、、、、

族系统之系统系统集合应用程序集合

、、、。

实体的架构用一个或多个架构描述来表达有助于理解涉及实体结构行为设计和演变的基

(AD),、、

础概念和属性如可行性实用性和可维护性以及实体开发运营雇佣外部影响应用和退役的基础

,、,、、、、

概念

。

架构描述由创建使用和管理人工实体的各方用于增进沟通和合作使得各方组织团队和个人都

、,、、

能以整体连贯的方式共同工作

。

注规定了一套架构化过程用于支持创建一个或多个架构描述中

:ISO/IEC/IEEE42020,。ISO/IEC/IEEE42020

的架构细化过程与架构描述的创建紧密相关

。

架构描述是有形的工作产品而架构是无形抽象的是通过其概念属性和原则来理解的

,、,、。

架构描述框架用于编写架构描述的约定和通用实践架构描述语言用于编写不同

(ADF)。(ADL)

群体和应用域中的架构描述

。

架构描述有众多用途如设计开发文档编制分析评估维护风险缓解下游用户规格说明工

,、、、、、、、、

具规格说明沟通规划指导生存周期支持决策支持审查培训设计验证解决方案交易研究成本

、、、、、、、、、、

比较与分析等由各种各样的利益相关方在贯穿其所关注实体的生存周期中使用附录描述

,(EoI)。D

了架构描述的更多用途

。

本文件提供了架构描述最佳实践的术语定义和关系本文件的条款用于规定架构描述的预期特

、。

性本文件还规定了架构描述框架和架构描述语言的预期特性以有效支持架构描述的开发和使用

。,。

本文件通过提供规定架构描述框架和架构描述语言内容的通用本体为考虑和比较架构描述框架和架

,

构描述语言提供了基础

。

本文件适用于在所关注实体或其架构的周境中为组织内的架构描述架构描述框架和架构描述语

、

言开发建立连贯的架构化实践本文件的条款适用于评估架构描述架构描述框架架构描述语言视

。、、、

角和模型种类的规格说明的符合性

。

本文件旨在实现一系列连贯一致的描述架构的方法包括以文档为中心和基于模型的技术方法

,。

本文件还给出了在如指南和标准等其他文档中使用架构相关术语和概念的动机

。

建议本文件用户查阅第章了解基础概念以及与架构描述工作产品相关的概念和原则

5,。

本文件未明确说明关于架构描述中所包含特定元素的完整性或正确性但是能对架构描述的完

。,

整性和正确性进行局部检查例如检查已确立的架构描述元素是否一致关系是否可传递以及架构描述

,、

元素是否在视图中显示也能通过展示相同的特定架构描述元素与架构描述是否有对应关系来定义一

。

致性规则此外在架构描述中作为元素出现的规格说明预期是完整精确的并且可根据规格说明的

。,、,

主题进行验证

。

Ⅳ

GB/T45630—2025/ISO/IEC/IEEE420102022

:

系统与软件工程架构描述

1范围

本文件规定了各种实体架构描述的结构和表达要求各种实体包括软件系统企业系统之

(AD),、、、

系统系统族产品货物或服务产品线服务线技术和业务域

、、()、、、。

本文件界定了所关注实体的架构与表达该架构的架构描述之间的区别

(EoI)。

本文件规定了对在架构描述中捕获的架构概念及其关系的使用要求但未规定对任何所关注实体

,

或其环境的要求

。

本文件规定了对架构描述框架架构描述语言架构视角和模型种类的要求以有效

(ADF)、(ADL)、,

支持架构描述的开发和使用

。

本文件规定了对架构描述架构描述框架架构描述语言架构视角和模型种类的符合性要求

、、、。

本文件未涉及创建利用或管理架构描述的过程架构化方法模型符号技术或工具

、、、、、。

本文件未涉及记录架构描述的任何格式或媒体

。

本文件适用于

:

帮助理解各种实体的涉及其结构行为设计和演变的基础概念或属性

a)、、;

在所关注实体或其架构的周境中为组织内的架构描述架构描述框架和架构描述语言开发建

b)、

立连贯的架构化实践

;

评估架构描述架构描述框架架构描述语言架构视角和模型种类的规格说明的符合性

c)、、、。

2规范性引用文件

本文件没有规范性引用文件

。

3术语和定义

下列术语和定义适用于本文件

。

和维护的用于标准化术语数据库的网址如下

ISO、IECIEEE:

在线浏览平台

———ISO,/obp/ui;

电工百科

———IEC,/;

在线标准词典

———IEEE,/。

注关于系统和软件工程领域的更多术语和定义见该标准定期发布作为系统和软件工

:,ISO/IEC/IEEE24765。,

程词汇数据库的一个快照公开访问网址为

(SEVOCAB)“”,/sevocab。

31

.

架构化architecting

在所关注实体的整个生存周期中对一个架构进行构想定义表达记录沟通证明

(3.12),(3.2)、、、、,

其正确实施维护和改进

、。

32

.

架构architecture

实体在其环境中的基础概念或属性以及该实体及其相关生存周期过程的实现和演化的管

(3.13),

1
