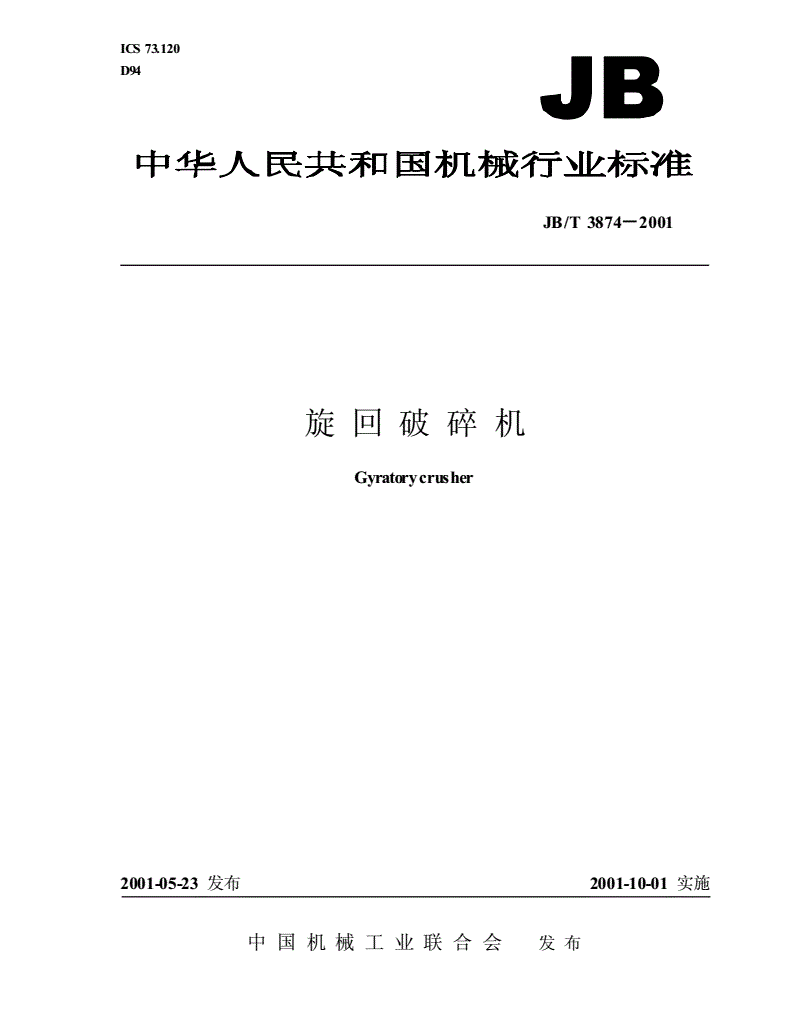

JB/T 3874-2001 旋回破碎机

ICS73.120

D94

JB/T3874－2001

旋回破碎机

Gyratorycrusher

2001-05-23发布2001-10-01实施

中国机械工业联合会发布

JB/T3874－2001

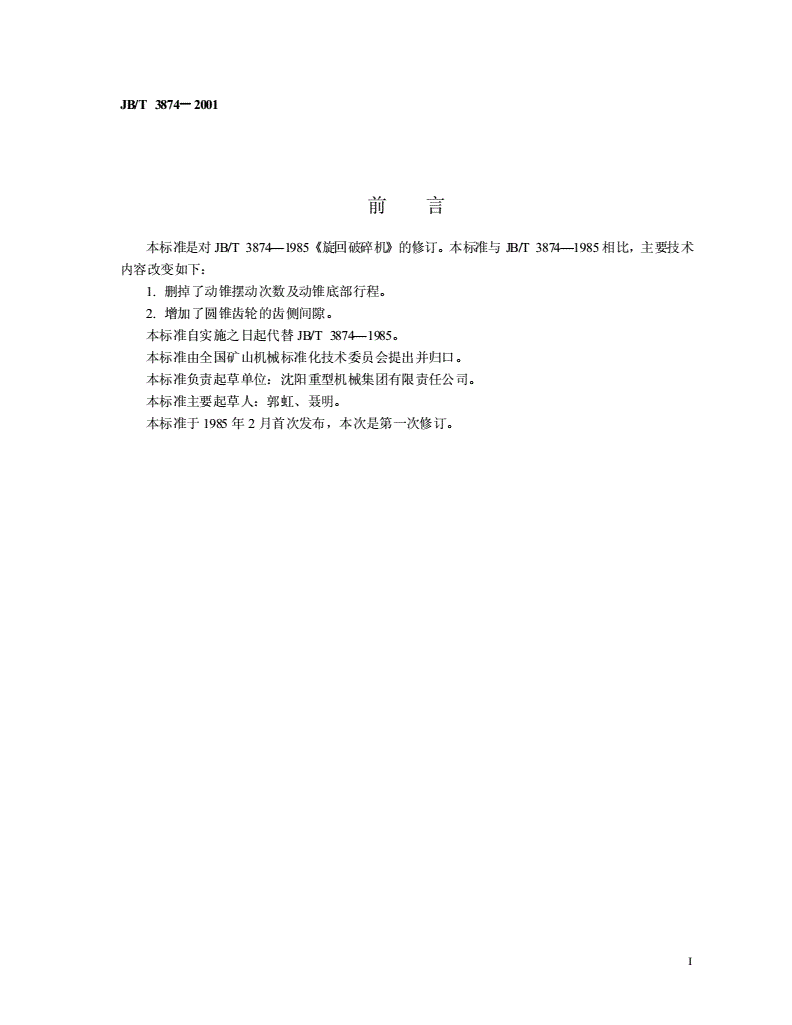

前言

本标准是对JB/T3874—1985《旋回破碎机》的修订。本标准与JB/T3874—1985相比，主要技术

内容改变如下：

1.删掉了动锥摆动次数及动锥底部行程。

2.增加了圆锥齿轮的齿侧间隙。

本标准自实施之日起代替JB/T3874—1985。

本标准由全国矿山机械标准化技术委员会提出并归口。

本标准负责起草单位：沈阳重型机械集团有限责任公司。

本标准主要起草人：郭虹、聂明。

本标准于1985年2月首次发布，本次是第一次修订。

I

中华人民共和国机械行业标准

JB/T3874－2001

旋回破碎机

代替JB/T3874—1985

Gyratorycrusher

1范围

本标准规定了旋回破碎机（以下简称破碎机）的型式与基本参数、技术要求、试验方法与检验规则、

标志、包装、运输及贮存。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T1176—1987铸造铜合金技术条件

GB/T3077—1999合金结构钢

GB/T3766—1983液压系统通用技术条件

GB/T3768—1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易

法

GB/T5680—1998高锰钢铸件

GB/T13306—1991标牌

JB/T1604—1998矿山机械产品型号编制方法

JB/T5000.4—1998重型机械通用技术条件铸铁件

JB/T5000.6—1998重型机械通用技术条件铸钢件

JB/T5000.8—1998重型机械通用技术条件锻件

JB/T5000.12—1998重型机械通用技术条件涂装

JB/T5000.13—1998重型机械通用技术条件包装

3型式与基本参数

3.1破碎机的型式如图1所示，分轻型和重型两种。重型破碎机适用于破碎抗压强度不大于250MPa

的各种矿石或岩石；轻型破碎机适用于破碎抗压强度不大于120MPa的各种矿石或岩石。

中国机械工业联合会2001-05-23批准2001-10-01实施

1

JB/T3874－2001

图1

3.2型号与标记

破碎机型号表示方法应符合JB/T1604的规定：

PX

排矿口尺寸，mm

给矿口尺寸，mm

破碎机型式，Z：重型；Q：轻型

旋回

破碎机

标记示例：

给矿口尺寸1200mm，排矿口尺寸150mm的轻型旋回破碎机：

PXQ–1200/150旋回破碎机

3.3轻型和重型破碎机的基本参数应分别符合表1和表2的规定。

2

JB/T3874－2001

表1轻型破碎机基本参数

给矿口最大给公称排矿动锥底部排矿口电动机生产能力重量

型号尺寸矿粒度口尺寸直径调整范围功率

mmkWt/ht

PXQ–700/1007005801001200100~120130300~36045

PXQ–900/130900750
