DB61/T 1179-2018 陆相页岩气测井数据处理解释规范

ICS75.020

E12

DB61

陕西省地方标准

DB61/T1179—2018

陆相页岩气测井数据处理解释规范

Specificationfortheprocessandinterpretationofloggingdatainlacustrine

shalegasreservoir

2018-10-11发布2018-11-11实施

陕西省质量技术监督局发布

DB61/T1179—2018

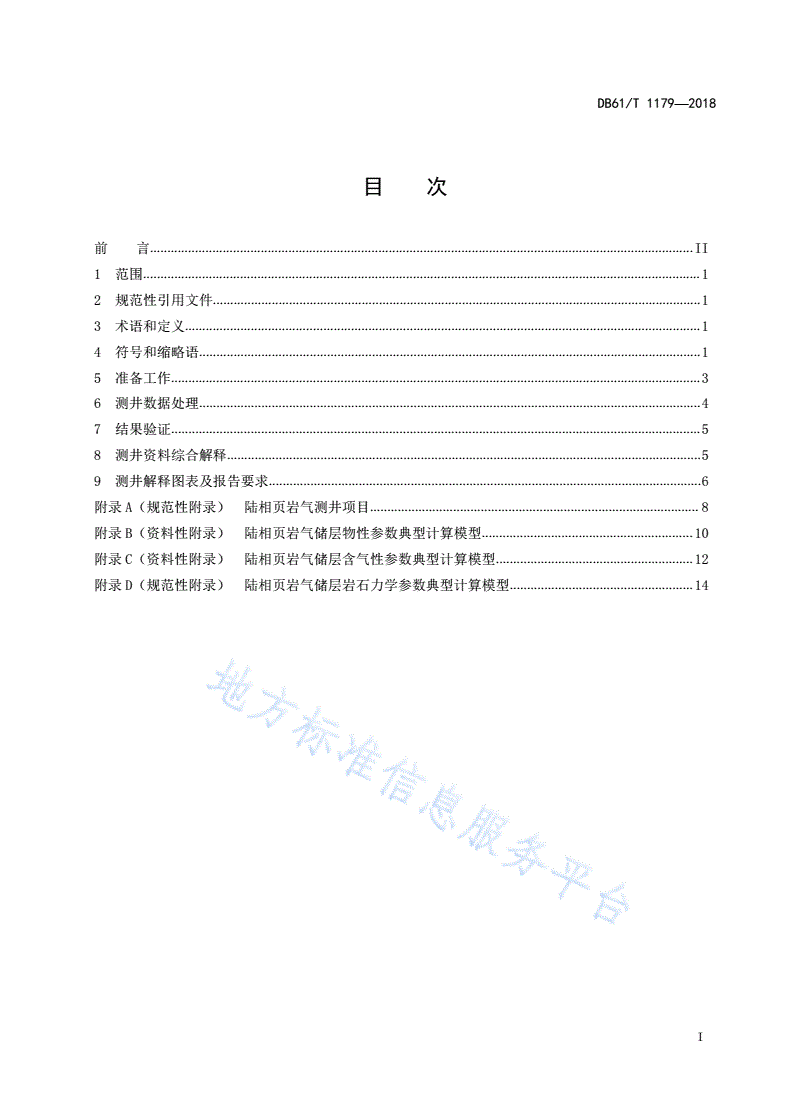

目  次

前  言.............................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4符号和缩略语.................................................................................................................................................1

5准备工作.........................................................................................................................................................3

6测井数据处理.................................................................................................................................................4

7结果验证.........................................................................................................................................................5

8测井资料综合解释.........................................................................................................................................5

9测井解释图表及报告要求.............................................................................................................................6

附录A（规范性附录）陆相页岩气测井项目...............................................................................................8

附录B（资料性附录）陆相页岩气储层物性参数典型计算模型.............................................................10

附录C（资料性附录）陆相页岩气储层含气性参数典型计算模型.........................................................12

附录D（规范性附录）陆相页岩气储层岩石力学参数典型计算模型.....................................................14

I

DB61/T1179—2018

前  言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由陕西延长石油（集团）有限责任公司提出。

本标准由陕西省能源局归口。

本标准起草单位：陕西延长石油（集团）有限责任公司研究院。

本标准主要起草人：孙德瑞、高潮、耿龙祥、方晓君、张丽霞、杨潇、姜呈馥、赵谦平、郭超、孙

建博、史鹏、刘刚、尹锦涛、王晖、徐杰。

本标准由陕西延长石油（集团）有限责任公司研究院负责解释。

本标准首次发布。

联系信息如下：

单位：陕西延长石油（集团）有限责任公司研究院

电话：029-88899676

地址：陕西省西安市雁塔区科技二路75号

邮编：710075

II

DB61/T1179—2018

陆相页岩气测井数据处理解释规范

1范围

本标准规定了陆相页岩气测井的准备工作、测井数据处理、结果验证、测井资料综合解释以及解释

图表和报告编写的基本要求。

本标准适用于陆相页岩气测井数据的处理与解释。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

SY/T5132石油测井原始资料质量规范

SY/T5360裸眼井单井测井数据处理流程

SY/T5945—2016测井解释报告编写规程

SY/T6451—2017探井测井资料处理与解释规范

SY/T6488电、声成像测井资料处理解释规范

SY/T6617核磁共振测井资料处理解释规范

SY/T6937多极子阵列声波测井资料处理与解释规范

SY/T6691—2014裸眼井测井设计规范

DB61/T576—2013页岩气井取心及取样方法

DB61/T1017—2016陆相页岩气储层评价方法

3术语和定义

下列术语和定义适用于本文件

3.1

测井系列loggingsuit

在某种地质和钻孔条件下，针对油气勘探与开发中特定的地质或工程目的，将性能和作用不同的测

井项有针对性地组合进行测井，从而所形成的一系列测井项组合。

3.2

陆相页岩层系lacustrineshaleseries

在陆相沉积环境下形成的一套多种岩层组成的地层体系，岩性以陆相页岩和泥页岩为主，夹杂着细

砂岩、粉砂岩、粉砂质泥岩或碳酸盐岩等薄互层。

4符号和缩略语

1

DB61/T1179—2018

下列符号和缩略语适用于本文件

A1回归拟合参数

A2回归拟合参数

A3代表不同岩性的近似系数,J.M.Gatens和Hemingway等根据泥、页岩地层特征，估算A3

约为4.59

AC实际测井中的声波时差，单位为微秒每米（μs/m）

B1回归拟合参数

B2回归拟合参数

B3代表不同岩性的近似系数,J.M.Gatens和Hemingway等根据泥、页岩地层特征，估算B3

约为8.16

Bg天然气体积系数

C1回归拟合参数

CP声波时差压实校正系数

D声波时差与电阻率的叠合系数

DN归一化后密度与中子差值，单位为小数

E杨氏模量，单位为兆帕[斯卡]（MPa）

e自然对数函数的底数，为自然常数，约为2.71828

F比例系数

G剪切模量，单位为兆帕[斯卡]（MPa）

GR自然测井值，单位为API

3

Gr溶解气含量，单位为立方米每吨（m/t）

ΔGR自然伽马相对值，单位为API

GRmax自然伽马的最大值，一般对应厚层纯泥岩段，单位为API

GRmin自然伽马的最小值，一般对应厚层纯砂岩段，单位为API

3

Gx吸附气含量，单位为立方米每吨（m/t）

3

Gy游离气含量，单位为立方米每吨（m/t）

3

Gz总含气量，单位为立方米每吨（m/t）

K剪切模量，单位为兆帕[斯卡]（MPa）

LOM有机质变质作用和成熟度的等级，可以实验分析或从埋藏史和热史评价中得到，LOM取

值根据分析结果或地区资料确定。

M地层经验系数，取2

N孔隙水中甲烷摩尔含量，单位为摩尔每摩尔（mol/mol）

P气体压力，单位为兆帕[斯卡]（MPa）

PLLangmuir压力，Langmuir体积的一半所对应的压力，单位为兆帕[斯卡]（MPa）

R测井实测电阻率，单位为欧[姆]米（Ω•m）

R基线基线对应的电阻率，单位为欧[姆]米（Ω•m）

S孔隙中甲烷溶解度，单位为立方米每立方米（m3/m3）

Sg含气饱和度，用小数表示

Sw含水饱和度，以百分数表示

Δt实测的声波时差，单位为微秒每米（μs/m）

Δtp纵波时差，单位为微秒每米（μs/m）

Δts横波时差，单位为微秒每米（μs/m）

Δt基线基线对应的声波时差，单位为微秒每米（μs/m）

2

DB61/T1179—2018

Tf流体的声波时差，单位为微秒每米（μs/m）

Tma泥页岩骨架声波时差，单位为微秒每米（μs/m）

Tsand砂岩的声波时差，单位为微秒每米（μs/m）

TOC计算的有机碳含量，用百分号表示（%）

V孔隙水中的摩尔体积，单位为立方厘米每摩尔（cm3/mol）

VLLangmuir统计的代表最大吸附能力，其物理意义是：在给定的温度下，页岩吸附甲烷达

到饱和时的吸附气含量，单位为立方米每克（cm3/g）

Vsand地层中砂质含量，用小数表示

Vsh泥质含量，单位为小数

σc抗压强度，单位为兆帕[斯卡]（MPa）

σt抗张强度，单位为兆帕[斯卡]（MPa）

ρ页岩密度，单位为克每立方厘米（g/cm3）
