T/CI 311-2024 风力发电机组高强钢塔架焊接附属件结构疲劳性能评价方法

ICS27.180

CCSF11

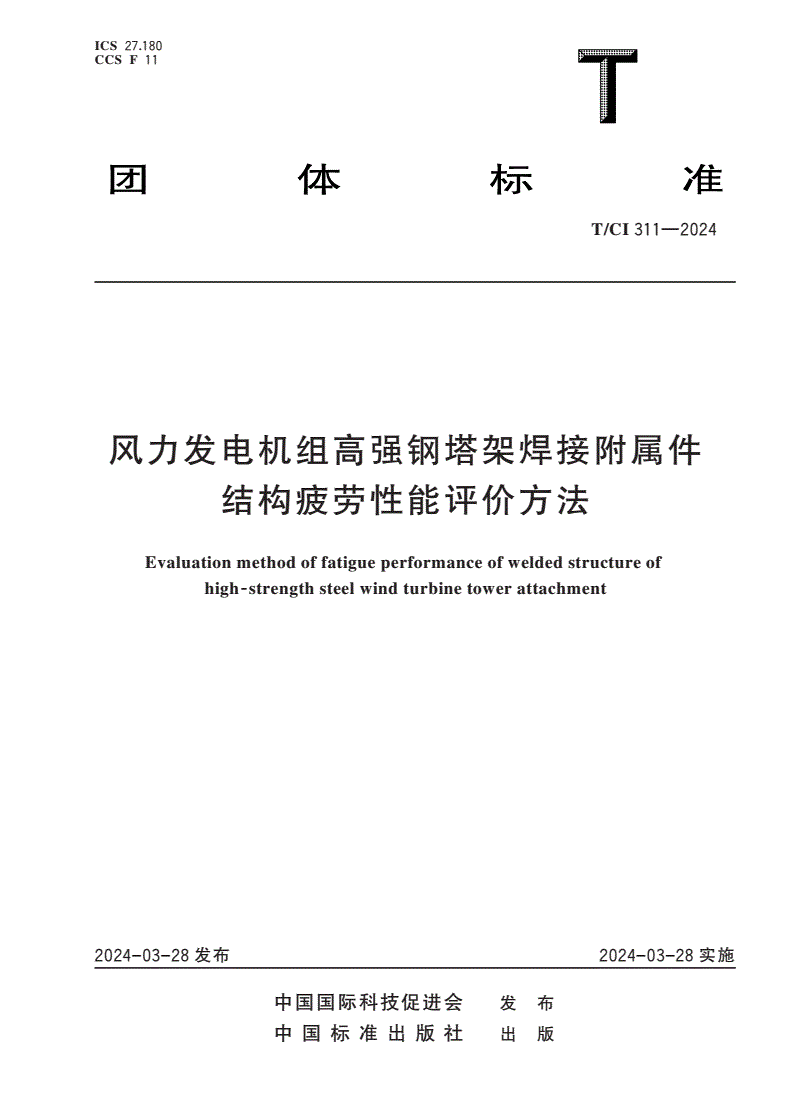

T/CI311—2024

风力发电机组高强钢塔架焊接附属件

结构疲劳性能评价方法

Evaluationmethodoffatigueperformanceofweldedstructureof

high⁃strengthsteelwindturbinetowerattachment

2024-03-28发布2024-03-28实施

中国国际科技促进会发布

中国标准出版社出版

T/CI311—2024

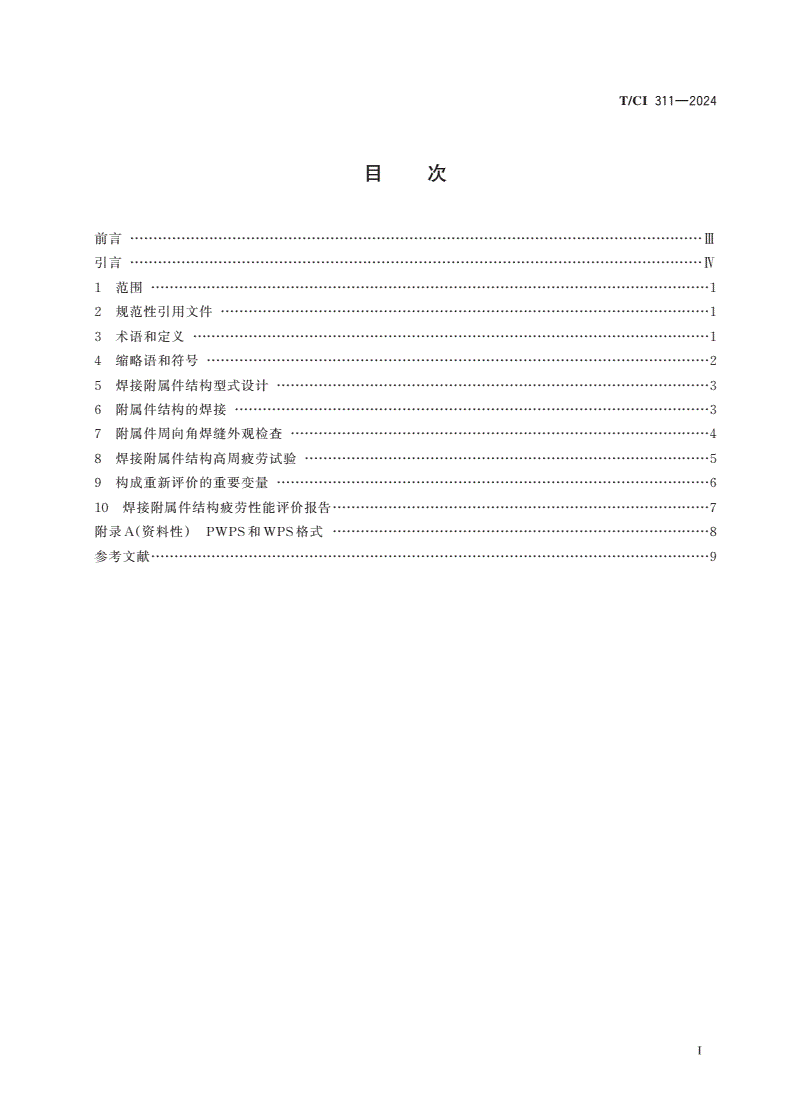

目次

前言……………………………Ⅲ

引言……………………………Ⅳ

1范围…………………………1

2规范性引用文件……………1

3术语和定义…………………1

4缩略语和符号………………2

5焊接附属件结构型式设计…………………3

6附属件结构的焊接…………………………3

7附属件周向角焊缝外观检查………………4

8焊接附属件结构高周疲劳试验……………5

9构成重新评价的重要变量…………………6

10焊接附属件结构疲劳性能评价报告………………………7

附录A（资料性）PWPS和WPS格式………………………8

参考文献…………………………9

Ⅰ

T/CI311—2024

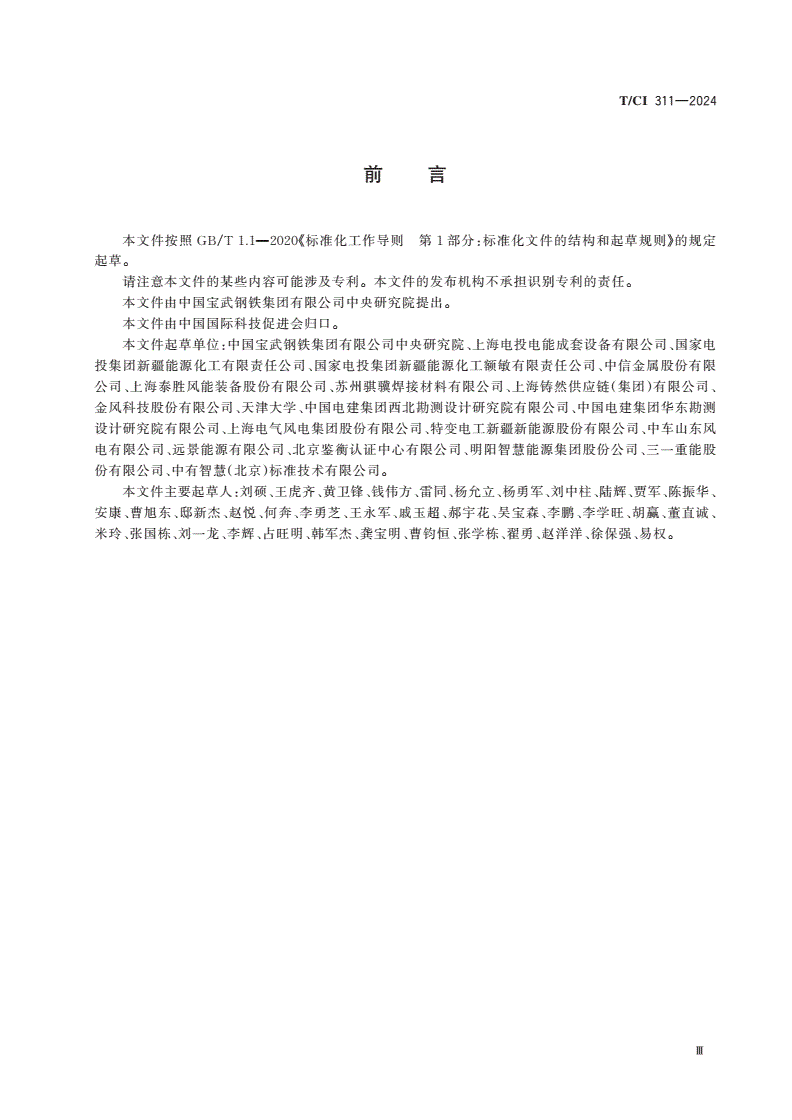

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国宝武钢铁集团有限公司中央研究院提出。

本文件由中国国际科技促进会归口。

本文件起草单位：中国宝武钢铁集团有限公司中央研究院、上海电投电能成套设备有限公司、国家电

投集团新疆能源化工有限责任公司、国家电投集团新疆能源化工额敏有限责任公司、中信金属股份有限

公司、上海泰胜风能装备股份有限公司、苏州骐骥焊接材料有限公司、上海铸然供应链（集团）有限公司、

金风科技股份有限公司、天津大学、中国电建集团西北勘测设计研究院有限公司、中国电建集团华东勘测

设计研究院有限公司、上海电气风电集团股份有限公司、特变电工新疆新能源股份有限公司、中车山东风

电有限公司、远景能源有限公司、北京鉴衡认证中心有限公司、明阳智慧能源集团股份公司、三一重能股

份有限公司、中有智慧（北京）标准技术有限公司。

本文件主要起草人：刘硕、王虎齐、黄卫锋、钱伟方、雷同、杨允立、杨勇军、刘中柱、陆辉、贾军、陈振华、

安康、曹旭东、邸新杰、赵悦、何奔、李勇芝、王永军、戚玉超、郝宇花、吴宝森、李鹏、李学旺、胡赢、董直诚、

米玲、张国栋、刘一龙、李辉、占旺明、韩军杰、龚宝明、曹钧恒、张学栋、翟勇、赵洋洋、徐保强、易权。

Ⅲ

T/CI311—2024

引言

随着当今清洁能源需求的快速增长，我国风电领域的投资与建设日新月异。作为风电装备成本构成

的重要部分，风电塔架结构钢材料的升级换代对未来行业高质量发展具有重要影响。目前，风电塔架结

构钢材料的应用存在以下两方面问题：

第一，行业内一般采用GB/T1591进行风塔结构钢材料验收，但该标准不考虑材料特性对现场焊接

的适应性，从而为后续现场制造焊接带来了风险和隐患；

第二，当前上游材料供应商众多，装备能力和技术能力差别较大，对风电塔架领域用钢的认识也不在

同一水平，亟需推出一套能够约束材料性能和焊接适应性的标准，从而为风塔现场制造焊接与质量的均

匀稳定提供保障。

同时，风电塔架结构除了筒体纵焊缝、筒体环焊缝、筒体与法兰异质环焊缝、门框与筒体焊缝等全熔

透承载焊接接头以外，筒体上还要以角接的方式焊接不同型式的附属件，附属件角焊缝在风塔服役过程

中不承受正向载荷，但增加了整体结构传递载荷过程中的应力集中，降低了整体结构的疲劳等级，这也是

基于疲劳设计的风塔需要重点考虑的问题。

目前，风电领域内基于疲劳设计的风塔结构，其附属件疲劳强度一般采用EN1993⁃1⁃9：2003、

IIW2259：2015或DNV⁃RP⁃C203：2016等标准中规定的对应等级S⁃N曲线与参考疲劳强度值，仅与接

头细节有关，与材料强度等级无关。随着冶金材料与焊接技术的进步，大量研究工作表明：随着结构钢材

料屈服强度的提高，无论全熔透对接接头，还是附属件角接结构，疲劳性能均可以实现有条件提升。鉴于

此，亟待形成新的标准体系，本文件作为其中之一，为基于疲劳设计的高强钢焊接结构应用提供指南。

Ⅳ

T/CI311—2024

风力发电机组高强钢塔架焊接附属件

结构疲劳性能评价方法

1范围

本文件描述了风力发电机组高强钢塔架焊接附属件结构疲劳性能评价方法。

本文件适用于陆地和海上风电塔架焊接附属件结构疲劳设计值的确定以及结构钢材料的选择和比

对，低钢级结构钢的选择和比对参照使用。本文件也适用于选材、供应商资质评审或投标阶段对焊接附

属件结构疲劳性能的评价，为业主和设计方选择结构钢材料提供重要参考，并作为评判材料供应商综合

能力的重要依据。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T3375—1994焊接术语

IIW2259：2015焊接接头与相关组件疲劳设计推荐（Recommendationsforfatiguedesignofwelded

jointsandcomponents）

DNV⁃RP⁃C203：2016海洋钢结构疲劳设计（Fatiguedesignofoffshoresteelstructures）

3术语和定义

GB/T3375—1994界定的以及下列术语和定义适用于本文件。

3.1

业主owner

工程的主管单位或建设单位，或由其委托并授权的单位或代表。

3.2

钢材供应商supplier

风电塔架筒体用结构钢生产和供应单位。

3.3

高强钢highstrengthsteel

规定最低屈服强度级别达到420MPa及以上的高钢级结构钢，供货状态包括正火、正火轧制、控轧

控冷（TMCP）等。

3.4

塔架tower

风力发电机组支撑结构的一部分，连接下部结构和主机部分。

3.5

筒体tubes

由具备特定形状的钢板经过卷制及纵焊缝焊接形成锥筒形或直筒形筒节，并将多个筒节焊接在一起

1
