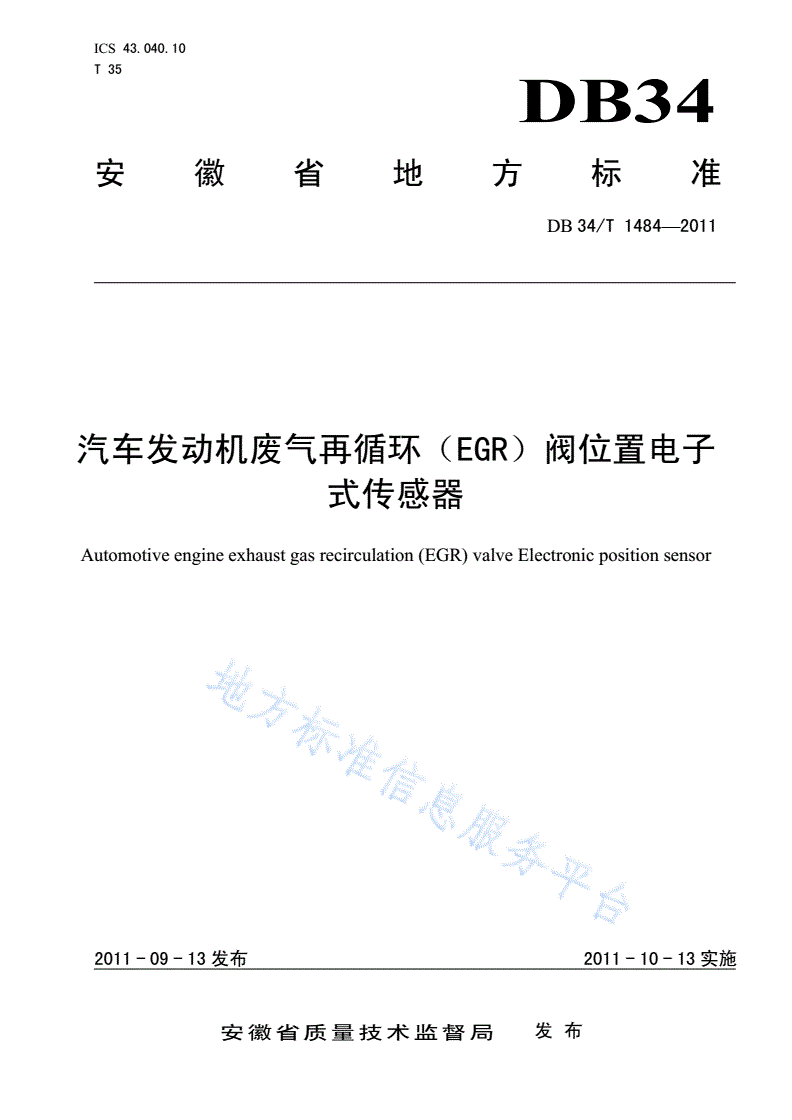

DB34/T 1484-2011 汽车发动机废气再循环（EGR）阀位置电子式传感器

ICS43.040.10

T35

DB34

安徽省地方标准

DB34/T1484—2011

汽车发动机废气再循环（EGR）阀位置电子

式传感器

Automotiveengineexhaustgasrecirculation(EGR)valveElectronicpositionsensor

2011-09-13发布2011-10-13实施

安徽省质量技术监督局发布

DB34/T1484—2011

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由合肥市质量技术监督局提出。

本标准由安徽省质量技术监督局归口。

本标准由合肥邦立电子股份有限公司起草。

本标准主要起草人：方锡邦、保昆、黄万顺、周守元、汪璟。

I

DB34/T1484—2011

汽车发动机废气再循环（EGR）阀位置传感器

1范围

本标准规定了汽车发动机废气再循环（EGR）阀位置传感器（以下简称传感器）的技术要求、试验

方法、检验规则、标志、包装和贮存。

本标准适用于汽车发动机废气再循环（EGR）阀位置传感器。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T4942.2低压电器外壳防护等级作废

GB/T17619机动车电子电器组件的电磁辐射抗扰性限值和测量方法

GB/T18655车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法

QC/T413汽车电气设备基本技术条件

3技术要求

3.1一般技术要求

传感器应按经规定程序批准的图样及技术条件制造。

3.1.1工作温度范围

传感器的工作温度范围见表1。

表1工作温度范围

下限上限

-40℃150℃

3.1.2贮存湿度范围：

95％Max。

3.1.3工作电压范围

传感器的标称电压为5.0V，工作电压范围为5.0V±0.1V。

3
