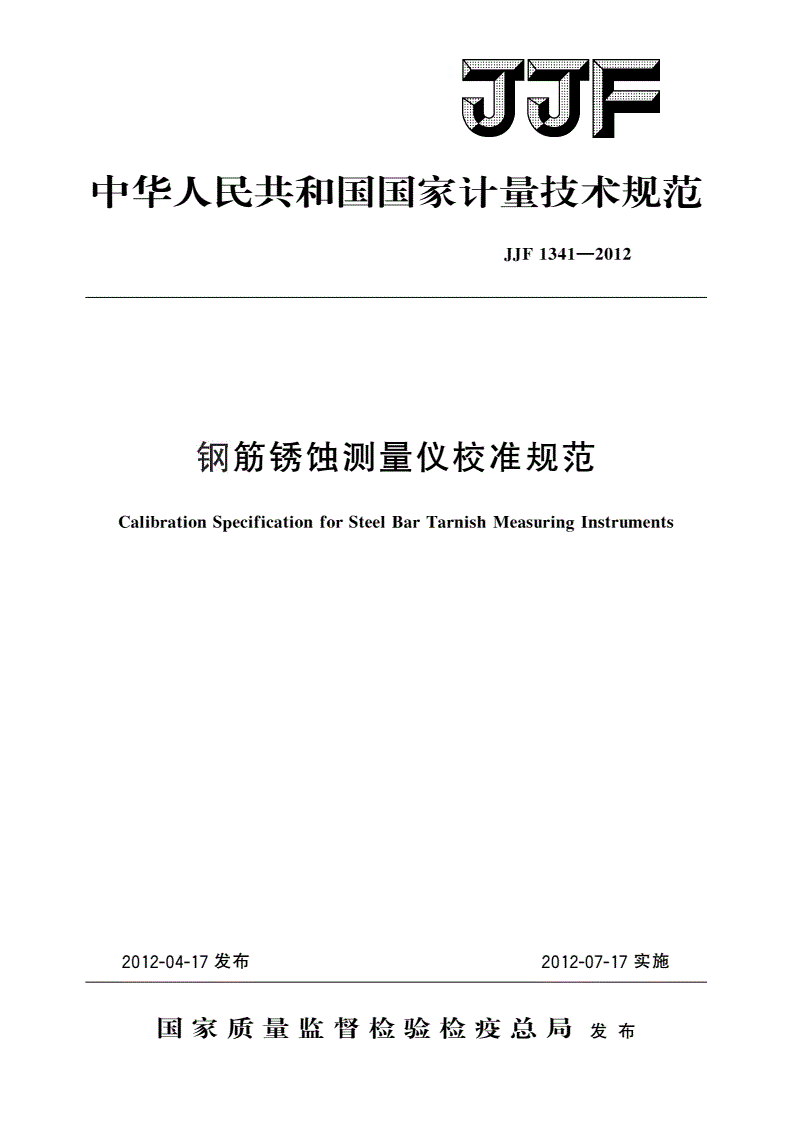

JJF 1341-2012 钢筋锈蚀测量仪校准规范

中华人民共和国国家计量技术规范

JJF1341—2012

钢筋锈蚀测量仪校准规范

CalibrationSpecificationforSteelBarTarnishMeasuringInstruments

2012-04-17发布2012-07-17实施

国家质量监督检验检疫总局发布

JJF1341—2012

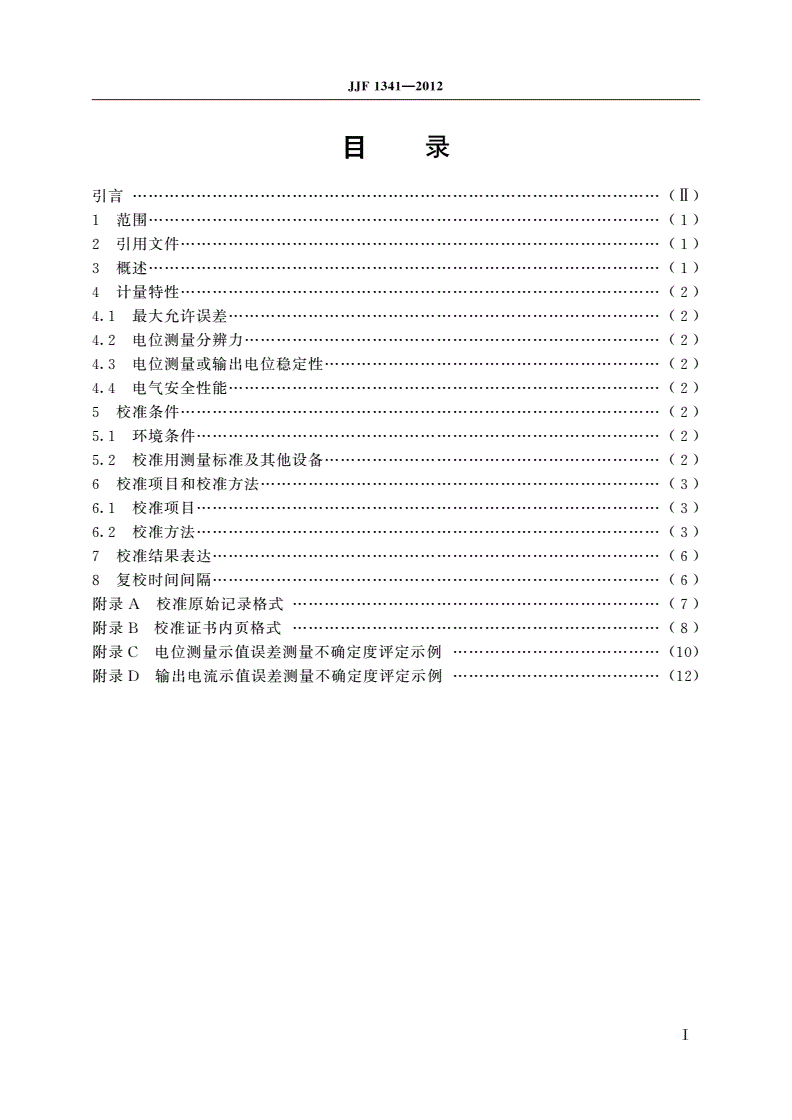

目录

引言………………………

(Ⅱ)

范围……………………

1(1)

引用文件………………

2(1)

概述……………………

3(1)

计量特性………………

4(2)

最大允许误差………………………

4.1(2)

电位测量分辨力……………………

4.2(2)

电位测量或输出电位稳定性………

4.3(2)

电气安全性能………………………

4.4(2)

校准条件………………

5(2)

环境条件……………

5.1(2)

校准用测量标准及其他设备………

5.2(2)

校准项目和校准方法…………………

6(3)

校准项目……………

6.1(3)

校准方法……………

6.2(3)

校准结果表达…………

7(6)

复校时间间隔…………

8(6)

附录校准原始记录格式……………

A(7)

附录校准证书内页格式……………

B(8)

附录电位测量示值误差测量不确定度评定示例…………………

C(10)

附录输出电流示值误差测量不确定度评定示例…………………

D(12)

Ⅰ

JJF1341—2012

引言

本规范依据国家计量校准规范编写规则通

JJF1071—2010《》、JJF1001—2011《

用计量术语及定义测量不确定度评定与表示编写而成

》、JJF1059—1999《》。

本规范是首次制定的国家计量技术规范

。

Ⅱ

JJF1341—2012

钢筋锈蚀测量仪校准规范

1范围

本规范适用于测量钢筋锈蚀程度仪器以下简称锈蚀仪的校准

(“”)。

2引用文件

本规范引用了下列文件

:

混凝土中钢筋检测技术规程

JGJ/T152—2008

建筑结构检测技术标准

GB/T50344—2004

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3概述

锈蚀仪是用于测量钢筋锈蚀程度的仪器

。

混凝土中钢筋的锈蚀是一个氧化还原的电化学过程使钢筋形成局部电池在钢筋

,,

周围形成电位差锈蚀仪的工作原理是测量混凝土表面相对于钢筋的电位或表面的电

。:

位梯度根据钢筋锈蚀过程中产生的电位大小或形成的电位梯度大小来判断钢筋是否

,,

锈蚀或锈蚀程度

。

使用交流电源供电的锈蚀仪工作原理图如图所示

1。

图交流电源供电锈蚀仪工作原理图

1

使用电池供电的锈蚀仪工作原理图如图所示

2。

1

JJF1341—2012

图电池供电锈蚀仪工作原理图

2

4计量特性

最大允许误差

4.1

表达式见式

(1):

Δ=±aAx+d

(%)(1)

式中

:

Δ锈蚀仪的输出电位电流或电位测量示值误差或

———、,mVmA;

Ax锈蚀仪的输出电位电流或电位测量值或

———、,mVmA;

a与输出电位电流或电位测量值有关的误差系数或

———、,mVmA;

d以绝对误差表示的项即所校准量程末位数字或

———(),mVmA。

电位测量分辨力

4.2

一般不大于

1mV。

电位测量或输出电位稳定性

4.3

对测量或输出不作任何调整在内被校准点示值的改变一般不大于

,10min,

2mV。

电气安全性能

4.4

使用交流电源供电的锈蚀仪电源输入端与机壳之间绝缘电阻应不小于并

20MΩ,

能承受工频电压历时的耐电压测试

1.5kV,1min。

注:以上指标不是用于合格性判别,仅供参考。

5校准条件

环境条件

5.1

环境温度

:(20±10)℃。

相对湿度不大于

:80%。

应无影响锈蚀仪正常工作的外电场外磁场

、。

校准用测量标准及其他设备

5.2

直流电压发生器

5.2.1

电压测量范围最大允许误差

:(0~10)V,±0.1%。

2

JJF1341—2012

直流数字电压表

5.2.2

电压测量范围最大允许误差

:(0~10)V,±0.1%。

直流数字电流表

5.2.3

电流测量范围最大允许误差

:(0~2)A,±0.1%。

绝缘电阻表

5.2.4

电压准确度等级级

:500V,:10.0。

耐压测试仪

5.2.5

电压准确度等级级

:1.5kV,:5.0。

直流电阻箱

5.2.6

电阻测量范围最大允许误差

:(0~1000)Ω,±0.1%。

6校准项目和校准方法

校准项目

6.1

锈蚀仪校准项目见表实验室可根据被校仪器预期用途选择校准其中的项目

1。,。

表1锈蚀仪校准项目一览表

序号校准项目名称计量特性条款计量特性要求校准方法条款

示值误差Axd

4.1±(1%+)6.2.2a)

电位测量分辨力

14.2≤1mV6.2.2b)

稳定性

4.3≤2mV6.2.2c)

示值误差Axd

4.1±(1%+)6.2.3a)

输出电位稳定性

24.3≤2mV6.2.3b)

调节细度

—≤1mV6.2.1c)

输出电流示值误差Axd

34.1±(1.5%+)6.2.4

电气安全性能

44.4—6.2.5

校准方法

6.2

校准前检查

6.2.1
