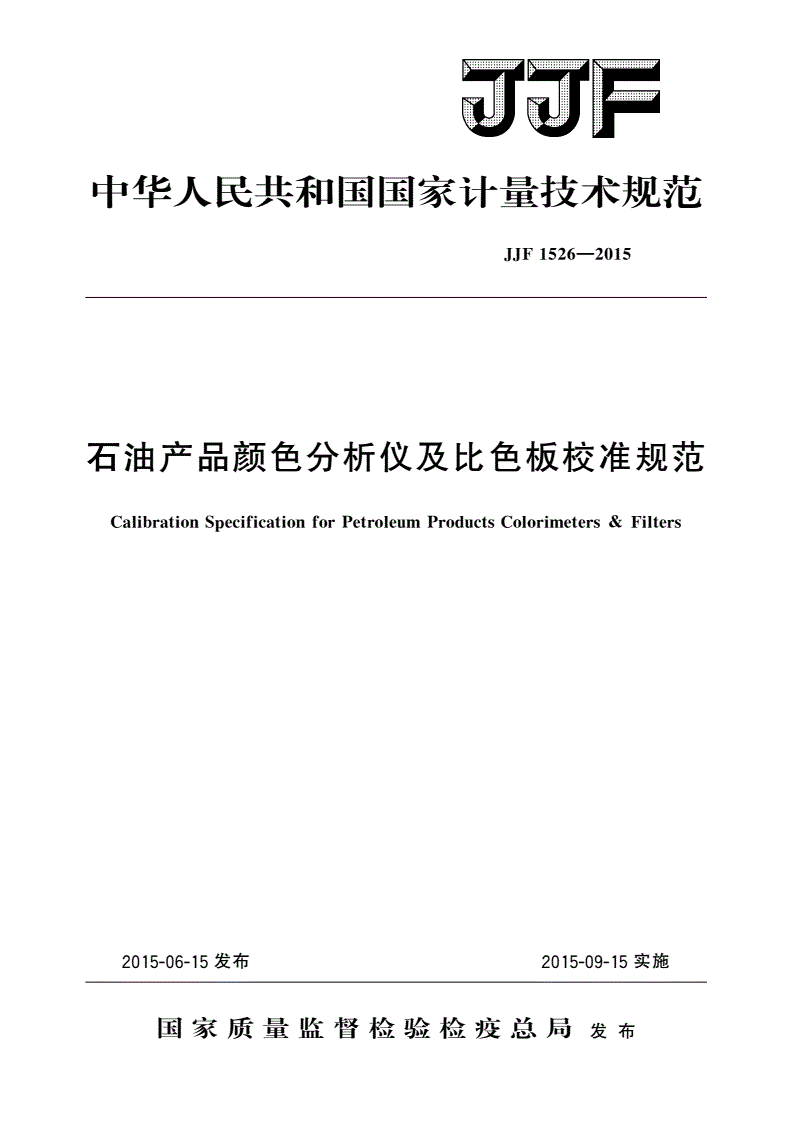

JJF 1526-2015 石油产品颜色分析仪及比色板校准规范

中华人民共和国国家计量技术规范

JJF1526—2015

石油产品颜色分析仪及比色板校准规范

CalibrationSpecificationforPetroleumProductsColorimeters&Filters

2015-06-15发布2015-09-15实施

国家质量监督检验检疫总局发布

JJF1526—2015

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

概述

3……………………(1)

石油产品颜色分析仪

3.1………………(1)

赛波特比色计

3.2………………………(1)

计量特性

4………………(2)

石油产品颜色分析仪和赛波特比色计的计量特性

4.1………………(2)

石油产品颜色分析仪比色板计量特性

4.2……………(2)

赛波特比色计比色板计量特性

4.3……………………(3)

校准条件

5………………(3)

校准环境

5.1……………(3)

标准器及其他设备

5.2…………………(3)

校准项目和校准方法

6…………………(4)

校准前检查

6.1…………(4)

仪器波长误差

6.2………………………(4)

仪器波长重复性

6.3……………………(4)

仪器透射比误差

6.4……………………(4)

仪器透射比重复性

6.5…………………(4)

仪器色度误差

6.6………………………(5)

仪器色度重复性

6.7……………………(5)

石油产品颜色分析仪比色板色度误差

6.8……………(5)

赛波特比色计比色板色度误差

6.9……………………(5)

校准结果表达

7…………(6)

复校时间间隔

8…………(6)

附录校准记录推荐格式

A……………(7)

附录校准证书内页推荐格式

B………(10)

附录比色板测量不确定度评定示例

C………………(11)

附录全自动石油比色计测量不确定度评定示例

D…………………(15)

附录赛波特比色计光源要求

E………(18)

附录石油产品比色仪目视类技术条件

F()………(19)

附录本规范与色号的对照关系

GSH/T0168………(20)

Ⅰ

JJF1526—2015

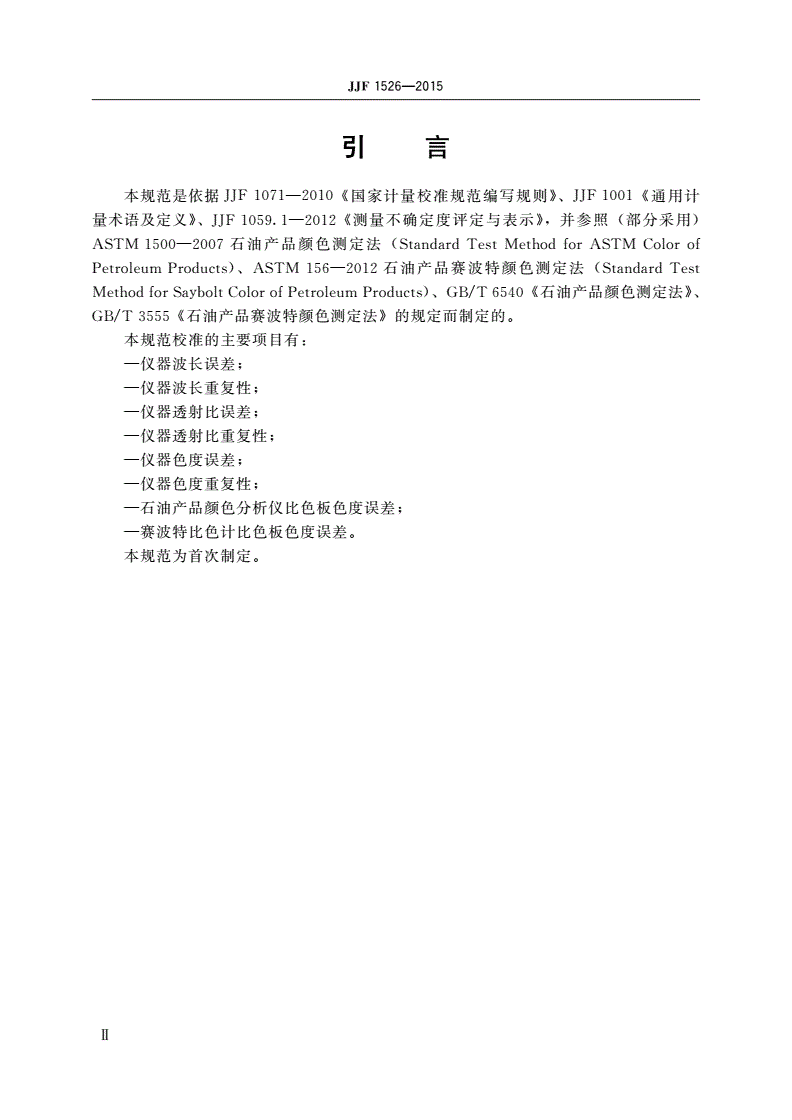

引言

本规范是依据国家计量校准规范编写规则通用计

JJF1071—2010《》、JJF1001《

量术语及定义测量不确定度评定与表示并参照部分采用

》、JJF1059.1—2012《》,()

石油产品颜色测定法

ASTM1500—2007(StandardTestMethodforASTMColorof

石油产品赛波特颜色测定法

PetroleumProducts)、ASTM156—2012(StandardTest

石油产品颜色测定法

MethodforSayboltColorofPetroleumProducts)、GB/T6540《》、

石油产品赛波特颜色测定法的规定而制定的

GB/T3555《》。

本规范校准的主要项目有

:

仪器波长误差

—;

仪器波长重复性

—;

仪器透射比误差

—;

仪器透射比重复性

—;

仪器色度误差

—;

仪器色度重复性

—;

石油产品颜色分析仪比色板色度误差

—;

赛波特比色计比色板色度误差

—。

本规范为首次制定

。

Ⅱ

JJF1526—2015

石油产品颜色分析仪及比色板校准规范

1范围

本规范适用于石油产品颜色分析仪及比色板赛波特比色计及比色板的校准

、。

2引用文件

本规范引用下列文件

:

紫外可见近红外分光光度计

JJG178《、、》

光谱测色仪

JJG867《》

石油产品赛波特颜色测定法

GB/T3555《》

石油产品颜色测定法

GB/T6540《》

石油产品赛波特颜色测定法

ASTM156《》(StandardTestMethodforSaybolt

ColorofPetroleumProducts)

石油产品颜色测定法

ASTM1500《》(StandardTestMethodforASTMColorof

PetroleumProducts)

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3概述

石油产品颜色分析仪

3.1

石油产品颜色分析仪以下简称仪器是测定各种润滑油煤油柴油石油蜡等

()、、、

石油产品颜色的仪器可分为自动仪器和目视仪器石油产品的颜色分为个色号

,。16,

从浅到深依次为

0.5,1.0,1.5,2.0,2.5,3.0,3.5,4.0,4.5,5.0,5.5,6.0,

6.5,7.0,7.5,8.0。

自动仪器主要由光源分光系统样品室检测系统等部分组成可以满足

、、、。0.0~

范围的色度测定

8.0。

目视仪器主要由光源标准色盘棱镜和观察目镜等部分组成并附有比色管测

、、,。

定时将拟测定的石油产品试样注入比色管内然后放入仪器测试样品室内仪器光源滤

,,

色后经棱镜的折射和反射分别均匀照射在色盘的比色板和比色管上通过观察目镜与比

,

色板相比较以确定其色度色号

,。

赛波特比色计

3.2

赛波特比色计是测定未染色的车用汽油航空汽油喷气燃料石脑油煤油白

、、、、、

油及石油蜡等精制石油产品颜色的仪器通过比较样品液柱与比色板的颜色来测量色

。

度当透过试样液柱与比色板观测对比时测得与三种比色板之一最接近时的液柱高度

,,

数值通过该值可查出赛波特颜色号赛波特颜色号规定为最深最

,。-16()~+30(

浅主要由样品标准管光学系统光源标准色板等部分组成

)。、、、。

1

JJF1526—2015

4计量特性

石油产品颜色分析仪和赛波特比色计的计量特性

4.1

石油产品颜色分析仪和赛波特比色计的计量性能要求见表

1。

表1计量性能要求

石油产品颜色分析仪赛波特比色计

序

校准项目技术指标技术指标

号

自动类目视类自动类目视类

仪器波长误差

1±5.0nm—±5.0nm—

仪器波长重复性

2≤3.0nm—≤3.0nm—

仪器透射比误差

3±2.0%—±2.0%—

仪器透射比重复性

4≤1.0%—≤1.0%—

xyxy

仪器色度误差±0.01(,)/不大于个色号±0.01(,)/不大于个色号

5个色号0.5个色号2

±0.3±2

xyxy

仪器色度重复性≤0.005(,)/不大于个色号≤0.005(,)/不大于个色号

6个色号0.5个色号1

0.11

注:使用色度标准油校准自动类仪器的色度参数时,石油产品颜色分析仪应采用比色

33mm

皿,赛波特比色计应采用比色皿。

100mm

石油产品颜色分析仪比色板计量特性

4.2

石油产品颜色分析仪比色板计量特性要求见表

2。

表2石油产品颜色分析仪比色板计量特性要求

色坐标(1)

色号透射比(2)

rgb

0.50.4620.4730.0650.86±0.06

1.00.4890.4750.0360.77±0.06

1.50.5210.4640.0150.67±0.06

2.00.5520.4420.0060.55±0.06

2.50.5820.4160.0020.44±0.04

3.00.6110.3880.0010.31±0.04

3.50.6400.3590.0010.22±0.04

4.00.6710.3280.0010.152±0.022

4.50.7030.2960.0000.109±0.016

5.00.7360.2640.0000.081±0.012

5.50.7700.2300.0000.058±0.010

2

JJF1526—2015

表2续

()

色坐标(1)

色号透射比(2)

rgb

6.00.8050.1950.0000.040±0.008

6.50.8410.1590.0000.026±0.006

7.00.8770.1230.0000.016±0.004

7.50.9150.0850.0000.0081±0.0016

8.00.9560.0440.0000.0025±0.0006

注:()色坐标最大允许误差。r、g、b色品坐标引用自—《石油

1±0.006ASTM15002007

产品颜色测定法》()中表。

StandardTestMethodforASTMColorofPetroleumProductsA1.2

x、y、z色空间坐标与r、g、b色空间坐标转换见式()。

5

()测量条件:照明体,标准色度观察者。

2C2°

赛波特比色计比色板计量特性

4.3

赛波特比色计比色板计量特性要求见表

3。

表3赛波特比色计比色板计量特性要求

色度特性整厚比色板半厚比色板

τ

0.860~0.8650.888~0.891

x

0.342~0.3500.327~0.331

y

0.367~0.3780.344~0.350

z

0.272~0.2910.319~0.330

注:

测量条件:照明体,标准色度观察者。

1.C2°

以上指标不是用于仪器的符合性判定,仅供参考。

2.

5校准条件

校准环境

5.1

环境温度相对湿度

5.1.1(10~35)℃,≤85%。

供电电源

5.1.2(220±22)V,(50±1)Hz。

操作环境应洁净无灰尘无影响仪器正常工作的杂散光

5.1.3、、。

标准器及其他设备

5.2

标准滤光片色号的标准滤光片色坐标不确定度xy

5.2.1:0.5~8.0,≤0.005(,)

k氧化钬或镨钕标准波长滤光片其波长不确定度k光谱中性

(=2)。,≤0.5nm(=2)。

滤光片透射比不确定度k赛波特标准滤光片色坐标不确定

,≤0.5%(=2)。,

度xyk

≤0.005(,)(=2)。

有证标准物质色度标准油色坐标不确定度xyk

5.2.2:,≤0.005(,)(=2)。

3

JJF1526—2015

分光光度计光谱光度计段级

5.2.3():BⅠ。

光谱测色仪一级

5.2.4:。

注:与任选之一。

5.2.35.2.4

6校准项目和校准方法

校准前检查

6.1

仪器外表面壳应整洁光滑平整标识印字完整清晰涂覆层无脱落气泡等现

、,、,、

象各部件调节正常附件齐全光学系统样品室检测系统等各部分能正常工作

,,;、、,

不应有影响计量特性及功能的缺陷
