JJF 1532-2015 基带衰落模拟器校准规范

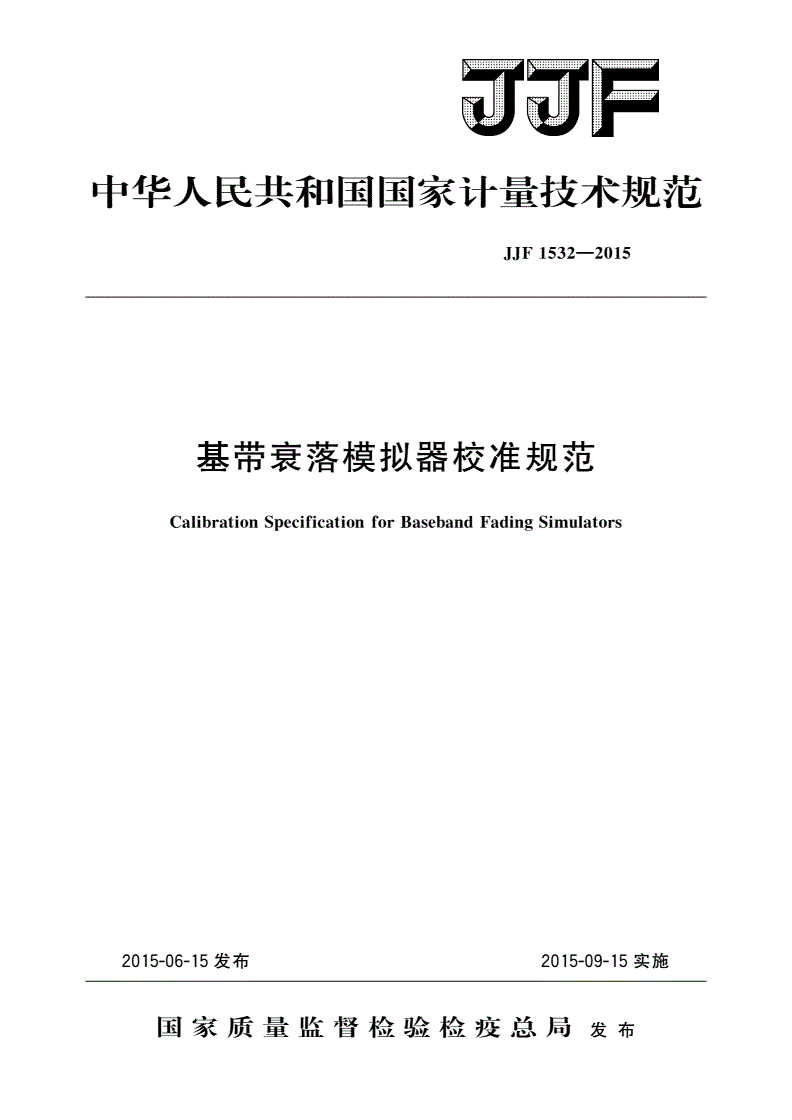

中华人民共和国国家计量技术规范

—

JJF15322015

基基带衰落模拟器校准规范

CalibrationSecificationforBasebandFadinSimulators

pg

2015-06-15发布2015-09-15实施

国家质量监督检验检疫总局发布

—

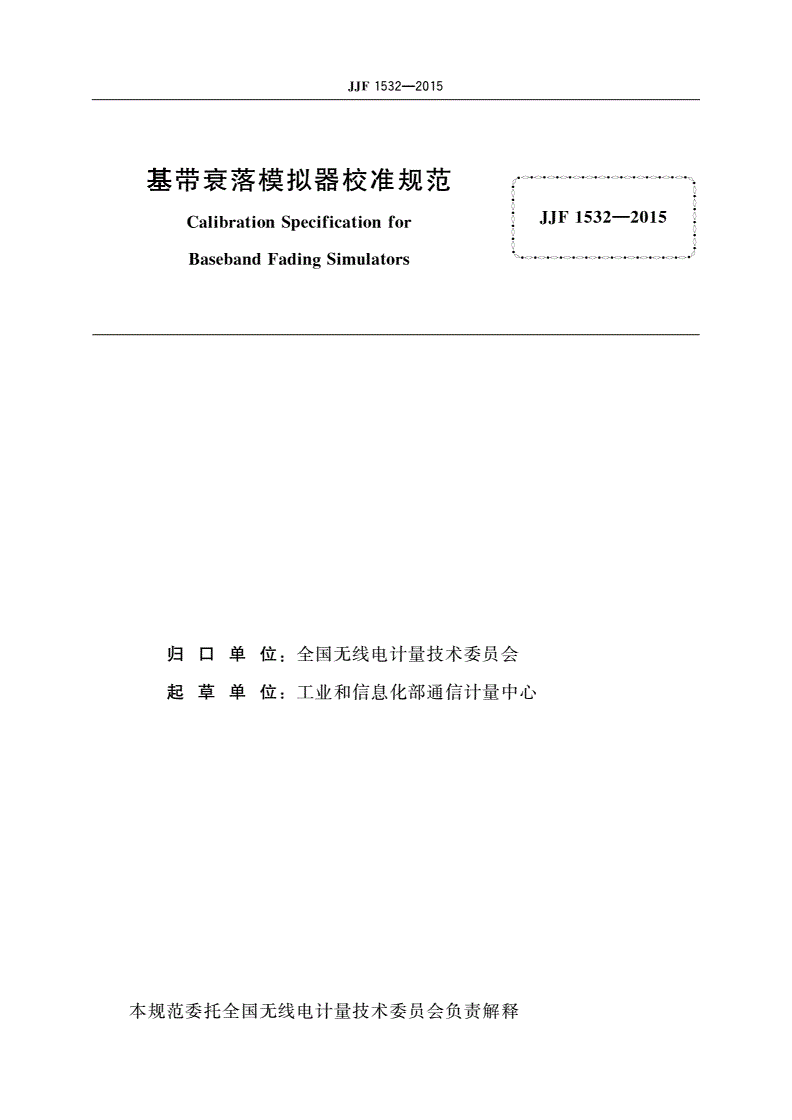

JJF15322015

基基带衰落模拟器校准规范췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍

췍—췍

CalibrationSecificationforJJF15322015

p췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍

BasebandFadinSimulators

g

:

归口单位全国无线电计量技术委员会

:

起草单位工业和信息化部通信计量中心

本规范委托全国无线电计量技术委员会负责解释

—

JJF15322015

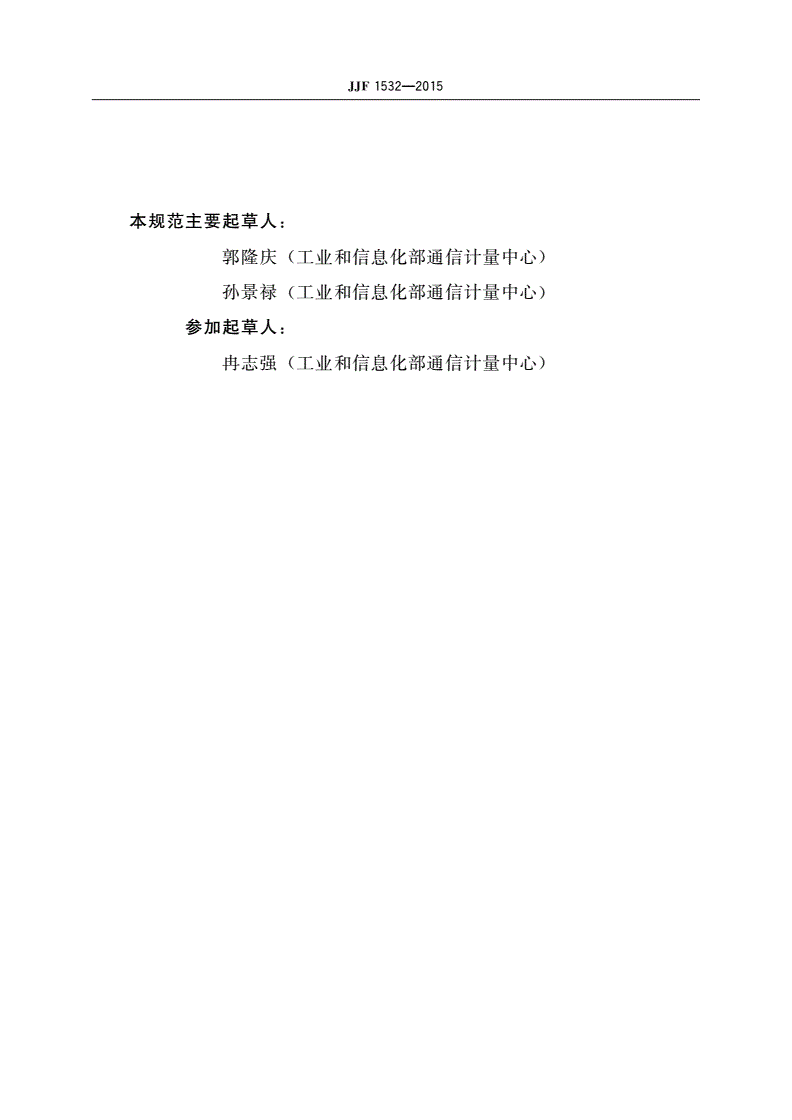

本规范主要起草人:

()

郭隆庆工业和信息化部通信计量中心

()

孙景禄工业和信息化部通信计量中心

参加起草人:

()

冉志强工业和信息化部通信计量中心

—

JJF15322015

目目录

引言………………………()

Ⅲ

范围……………………()

11

引用文件………………()

21

概述……………………()

31

计量特性………………()

41

参考晶体振荡器……………………()

4.11

路径损耗……………()

4.21

多普勒频移…………()

4.31

频率响应……………()

4.41

直流偏置电压………………………()

4.51

频谱纯度……………()

4.61

路径时延……………()

4.72

/不平衡…………()

4.8IQ2

输入输出端口电压…………………()

4.92

校准条件………………()

52

环境条件……………()

5.12

校准用设备…………()

5.22

校准项目和校准方法…………………()

63

外观及工作正常性检查……………()

6.13

参考晶体振荡器频率准确度………()

6.23

路径损耗……………()

6.34

多普勒频移…………()

6.44

频率响应……………()

6.54

直流偏置电压………………………()

6.65

频谱纯度……………()

6.75

路径时延……………()

6.86

/不平衡…………()

6.9IQ6

信道通路直通功能检查…………()

6.107

衰落模拟功能检查………………()

6.117

校准结果表达…………()

78

复校时间间隔…………()

89

附录校准记录表格…………………()

A10

附录校准证书内页格式……………()

B14

附录不确定度评定实例……………()

C17

附录典型无线衰落模型理论示意图………………()

D29

Ⅰ

—

JJF15322015

引引言

—《》。

本规范依据JJF10712010国家计量校准规范编写规则编制

,、

本规范针对基带衰落模拟器的校准方法分别从参考晶体振荡器频率准确度路径

、、、、、、/、

损耗多普勒频移频率响应直流偏置电压频谱纯度路径时延IQ不平衡信

、,

道通路直通功能检查的方面进行了规定并在附录中给出了校准项目的测量不确定度

评定示例。

本规范为首次发布。

Ⅲ

—

JJF15322015

基带衰落模拟器校准规范

1范围

、。

本规范适用于新制造使用中和修理后的基带衰落模拟器的校准

2引用文件

本规范引用下列文件:

—无线信道模拟器校准规范

JJF12862011

:,;,

注凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文件其最

()。

新版本包括所有的修改单适用于本规范

3概述

,

基带衰落模拟器对输入信号进行抽样利用数字信号处理算法对抽样数字序列进行

,、,

处理然后将处理后的数字序列经过数模转换滤波等环节输出能够完全参数化地实

,、、

时仿真建立信号传播环境模型模拟多普勒频移瑞利衰落莱斯衰落等信号传播特

,、、,

征具备GSMCDMAWLAN等无线通信标准的信道模拟能力主要用于无线通信

、。

设备和产品的研发制造和评估

4计量特性

4.1参考晶体振荡器

频率:10MHz

-6

准确度:1×10

4.2路径损耗

路径损耗范围:0dB~50dB

最大允许误差:±0.3dB

4.3多普勒频移

多普勒频移范围:0.1Hz~1600Hz

最大允许误差:±1%

4.4频率响应

频率范围:5Hz~160MHz

频率响应:-0.6dB~+0.1dB

4.5直流偏置电压

直流电压范围:-2V~2V

最大允许误差:±2mV

4.6频谱纯度:<-60dBc

1
