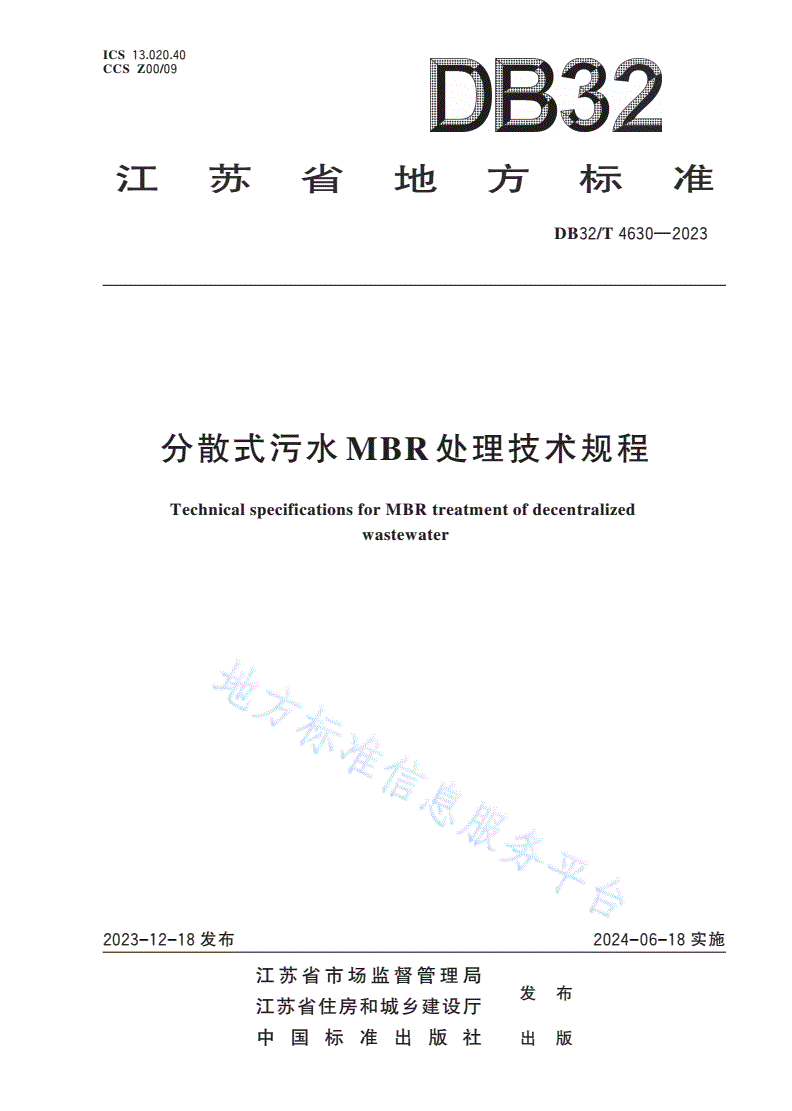

DB32/T 4630-2023 分散式污水MBR处理技术规程

ICS13.020.40

CCSZ00/09

!7,



DB32/T4630—2023

分散式污水MBR处理技术规程

TechnicalspecificationsforMBRtreatmentofdecentralized

wastewater

2023-12-18发布2024-06-18实施

江苏省市场监督管理局

发布

江苏省住房和城乡建设厅

中国标准出版社出版

DB32/T4630—2023

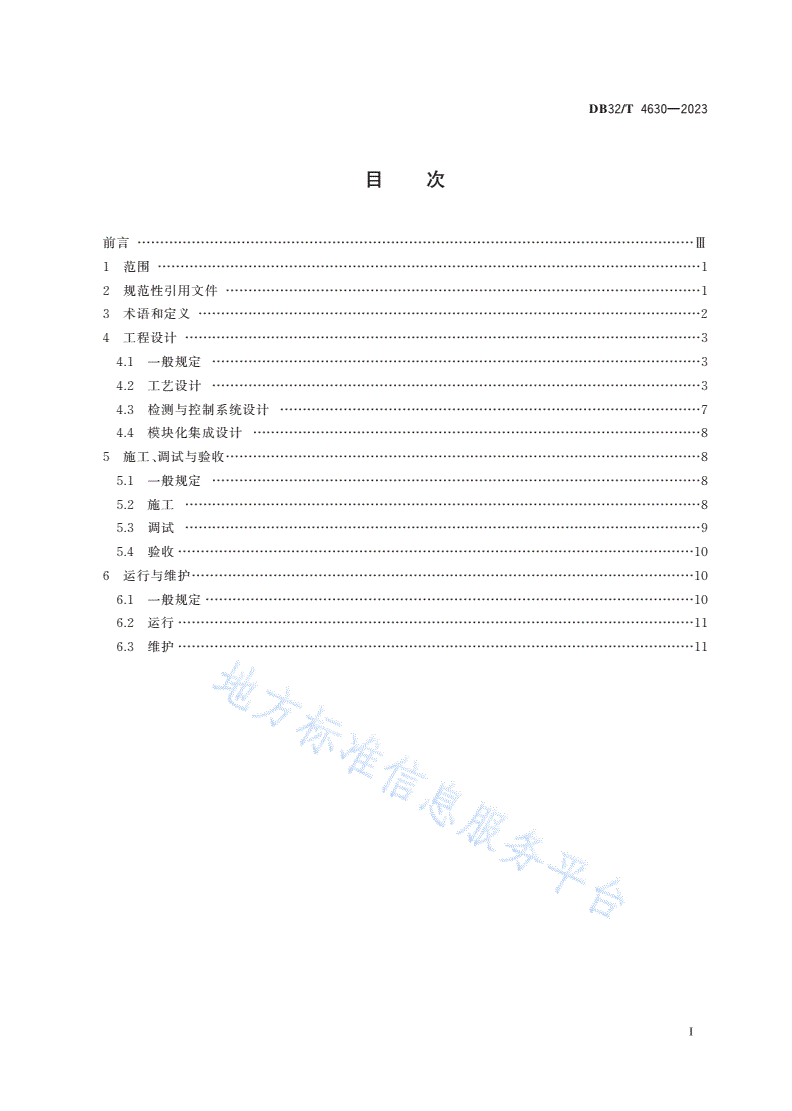

目次

前言……………………………Ⅲ

1范围…………………………1

2规范性引用文件……………1

3术语和定义…………………2

4工程设计……………………3

4.1一般规定………………3

4.2工艺设计………………3

4.3检测与控制系统设计…………………7

4.4模块化集成设计………………………8

5施工、调试与验收……………8

5.1一般规定………………8

5.2施工……………………8

5.3调试……………………9

5.4验收……………………10

6运行与维护…………………10

6.1一般规定………………10

6.2运行……………………11

6.3维护……………………11

Ⅰ

DB32/T4630—2023

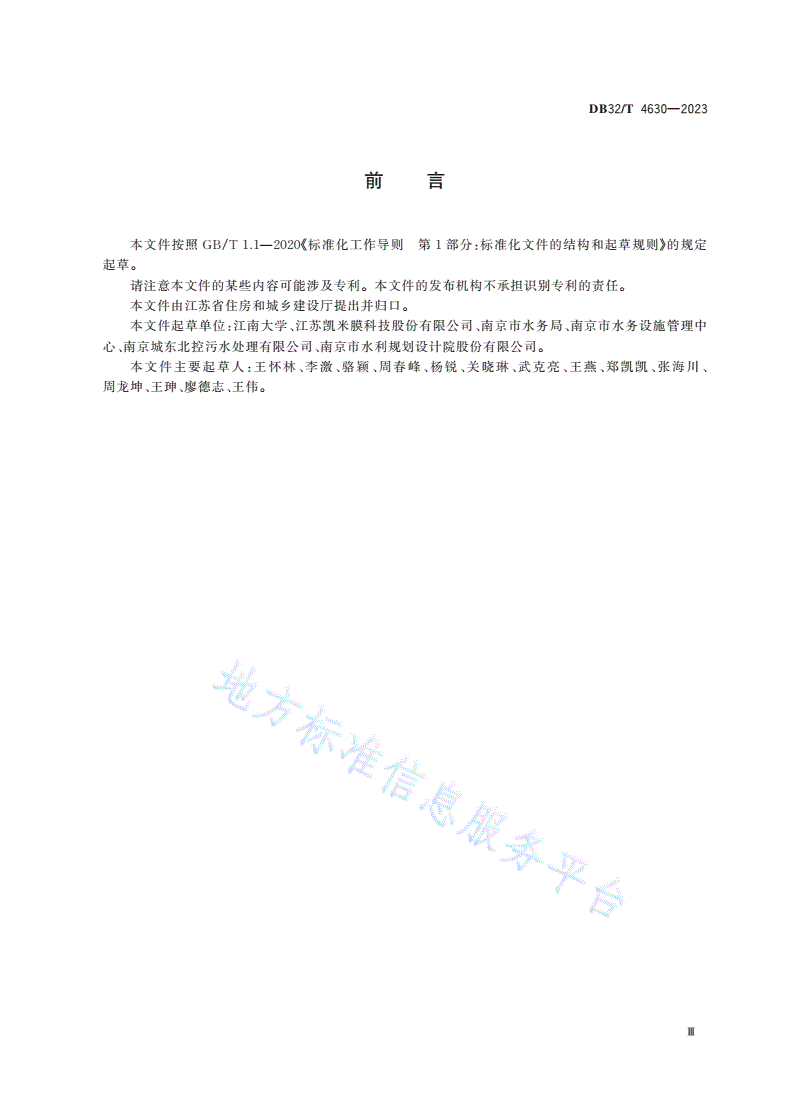

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江苏省住房和城乡建设厅提出并归口。

本文件起草单位：江南大学、江苏凯米膜科技股份有限公司、南京市水务局、南京市水务设施管理中

心、南京城东北控污水处理有限公司、南京市水利规划设计院股份有限公司。

本文件主要起草人：王怀林、李激、骆颖、周春峰、杨锐、关晓琳、武克亮、王燕、郑凯凯、张海川、

周龙坤、王珅、廖德志、王伟。

Ⅲ

DB32/T4630—2023

分散式污水MBR处理技术规程

1范围

本本文件规定了分散式污水MBR处理设施的设计、施工、调试、验收、运行与维护的要求。

本文件适用于分散式污水MBR处理设施的设计、施工、调试、验收、运行与维护。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB3096声环境质量标准

GB14554恶臭污染物排放标准

GB18918城镇污水处理厂污染物排放标准

GB/T18920城市污水再生利用城市杂用水水质

GB/T18921城市污水再生利用景观环境用水水质

GB50007建筑地基基础设计规范

GB50014室外排水设计标准

GB50017钢结构设计标准

GB50093自动化仪表工程施工及质量验收规范

GB50153工程结构可靠性设计统一标准

GB50204混凝土结构工程施工质量验收规范

GB50205钢结构工程施工质量验收标准

GB50236现场设备、工业管道焊接工程施工规范

GB50254电气装置安装工程低压电器施工及验收规范

GB50268给水排水管道工程施工及验收规范

GB50275风机、压缩机、泵安装工程施工及验收规范

GB50334城镇污水处理厂工程质量验收规范

GB50661钢结构焊接规范

GB50755钢结构工程施工规范

GB51221城镇污水处理厂工程施工规范

CJJ60城镇污水处理厂运行、维护及安全技术规程

CJJ124镇（乡）村排水工程技术规程

HJ91.1污水监测技术规范

HJ353CODNH⁃N

水污染源在线监测系统（Cr、3等）安装技术规范

HJ/T372水质自动采样器技术要求及检测方法

HJ493水质采样样品的保存和管理技术规定

JB/T2932水处理设备技术条件

NB/T47003（所有部分)常压容器

1

DB32/T4630—2023

3术语和定义

下列术语和定义适用于本文件。

3.1

分散式污水decentralizedwastewater

未接入城镇集中式污水处理系统的污水。

注：包括城镇尚未完成雨污分流区域的污水、未纳入城镇市政管网覆盖范围内的污水、受污染小微水体等。

3.2

膜生物反应器membranebioreactor；MBR

将生物反应与膜过滤相结合，利用膜作为分离介质替代常规重力沉淀进行固液分离获得出水的污水

处理系统。

3.3

浸没式膜生物反应器submergedmembranebioreactor

膜组器置于生物反应池或膜池中，在产水泵产生的负压或膜池液位差驱动下利用膜进行固液分离的

一种膜生物反应器。

3.4

膜组器membranecassette

由若干膜组件、布气装置、集水装置、框架等组装成的，可进行独立运行的过滤单元。

3.5

超细格栅ultrafinescreen

孔径为0.2mm~1mm或网孔净尺寸为（0.2×0.2）mm2~（1×1）mm2，用以拦截污水中毛发和纤维状

物质等的装置。

3.6

间歇运行intermittentoperation

在膜生物反应器运行过程中，产水泵阶段性运行的方式。

3.7

过滤期filtrationperiod

采用间歇运行方式的膜生物反应器，过滤工况持续的时间段。

3.8

暂停期relaxationperiod

采用间歇运行方式的膜生物反应器，暂停工况持续的时间段。

3.9

过滤周期filtrationcycle

采用间歇运行方式的膜生物反应器，从一个过滤期开始到相邻的暂停期结束的运行时间段，由一个

过滤期和一个暂停期组成。

3.10

跨膜压差transmembranepressure；TMP

膜进水侧与产水侧之间的压力差值。

注：单位为千帕（kPa）。

3.11

膜通量membraneflux

单位时间单位膜面积通过的水量，单位为升每平方米小时[L/（m²·h）]。

2

DB32/T4630—2023

3.12

膜吹扫membraneairscouring

通过设置于膜组器底部的曝气系统在膜表面形成水流剪切力，减轻膜表面污泥沉积的膜清洗方式。

3.13

在线化学清洗on⁃linechemicalcleaning

不拆卸膜组器，不放空膜池，利用在线清洗泵将药液注入膜组件进行化学清洗的膜清洗方法。

3.14

离线化学清洗off⁃linechemicalcleaning

将膜组器从膜池中取出，浸泡在装有化学清洗药剂的清洗池中，或将膜池中的活性污泥混合液抽空，

直接将化学药剂注入膜池，对膜组器进行浸泡，去除膜孔内和膜表面污染物质的膜清洗方法。

4工程设计

4.1一般规定

4.1.1分散式污水MBR处理设施的建设规模和选址应结合实施边界条件，并与既有排水设施及相关规

划衔接。设施规模根据处理水量分为4个等级，设施规模划分应符合表1的规定。

表1分散式污水MBR处理设施规模划分

设施规模处理水量/（m3/d）

微型≤200

小型>200~500（含）

中型>500~2000（含）

大型>2000

4.1.2分散式污水MBR处理设施的总平面布置应符合GB50014的规定。

4.1.3分散式污水MBR处理设施应充分结合建设目标、现状水质、水量特性及建设条件等因素合理确

定工艺流程。

4.1.4分散式污水MBR处理设施应采取降噪措施，并满足GB3096的要求。

4.1.5分散式污水MBR处理设施地基基础设计等级、结构设计年限应根据项目地质情况、使用年限等

情况确定。地基基础设计应符合GB50007的有关规定；结构设计应符合GB50153和GB50017的有关

规定。

4.1.6分散式污水MBR处理设施电气设计应按照负荷性质、用电容量、工程特点及地区供电条件，统筹

兼顾，合理确定设计方案。

4.1.6分散式污水MBR处理设施宜采用模块化集成设计，建（构）筑物应满足工艺运行和节能环保要

求，且与周围环境协调。

4.2工艺设计

4.2.1选址及总平面布置

分散式污水MBR处理设施选址和平面布置结合下列因素综合确定：

a）选址应集约用地，尽可能利用边角地；

b）选址应便于污水收集、处理后回用或排放，便于污泥集中处理和处置；

3

DB32/T4630—2023

c）平面布置宜考虑与周边景观和环境条件的相容性以及土地利用的可行性，宜采用地上式、半
