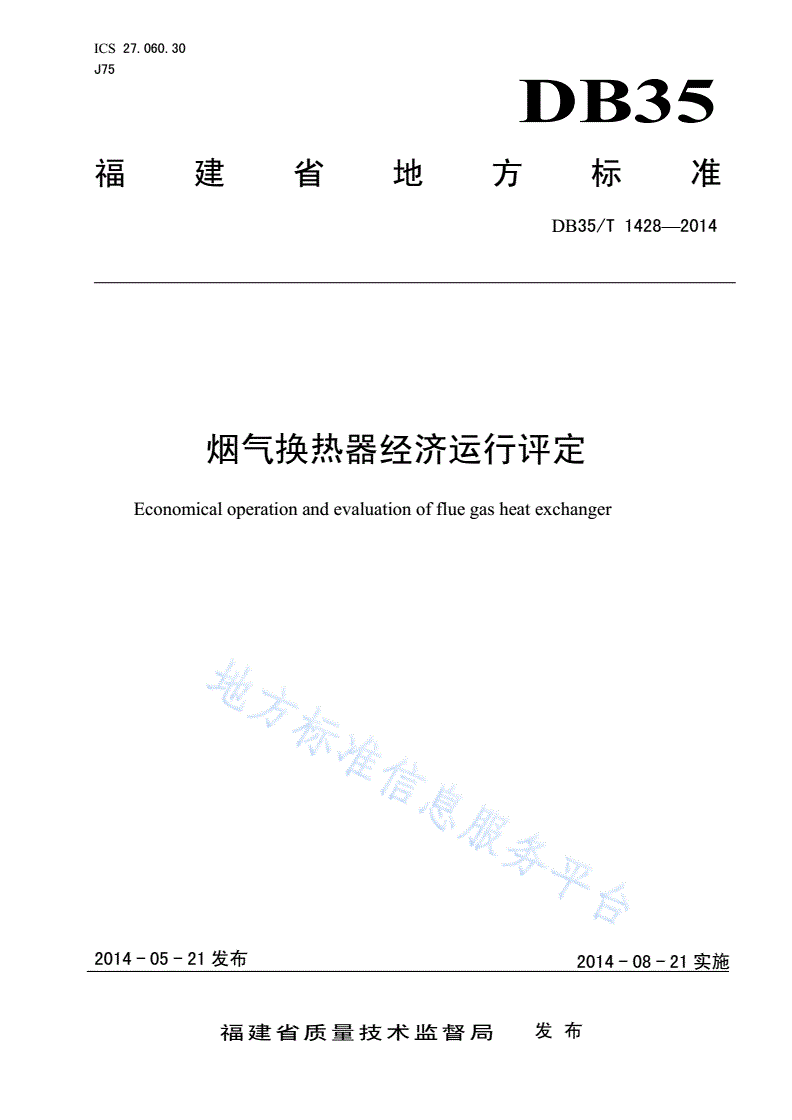

DB35/T 1428-2014 烟气换热器经济运行评定

ICS27.060.30

J75

DB35

福建省地方标准

DB35/T1428—2014

烟气换热器经济运行评定

Economicaloperationandevaluationoffluegasheatexchanger

2014-05-21发布2014-08-21实施

福建省质量技术监督局发布

DB35/T1428—2014

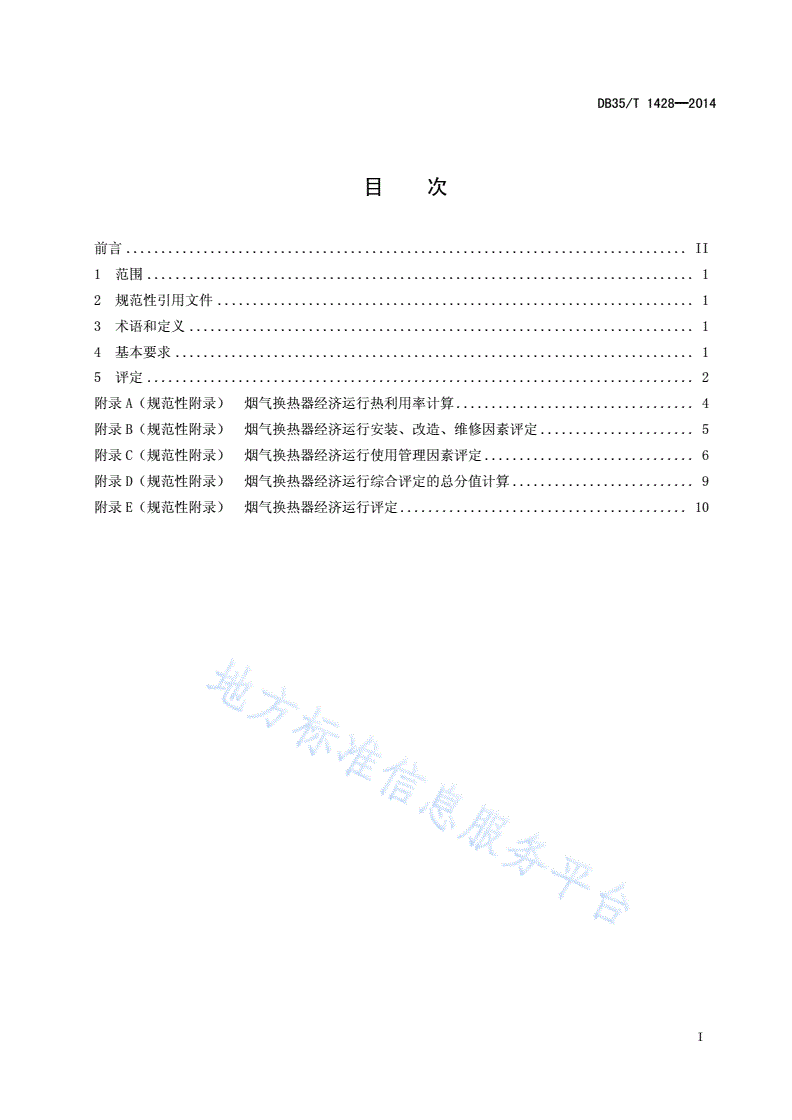

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本要求..........................................................................1

5评定..............................................................................2

附录A（规范性附录）烟气换热器经济运行热利用率计算..................................4

附录B（规范性附录）烟气换热器经济运行安装、改造、维修因素评定......................5

附录C（规范性附录）烟气换热器经济运行使用管理因素评定..............................6

附录D（规范性附录）烟气换热器经济运行综合评定的总分值计算..........................9

附录E（规范性附录）烟气换热器经济运行评定.........................................10

I

DB35/T1428—2014

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则编制。

本标准由福建省锅炉压力容器检验研究院负责提出。

本标准由福建省能源标准化技术委员会归口。

本标准由福建省锅炉压力容器检验研究院负责起草。

本标准主要起草人：郑维澄、蔡丽霞、林上青、祁明燕、郑鸿秋。

II

DB35/T1428—2014

烟气换热器经济运行评定

1范围

本标准规定了烟气换热器经济运行评定的术语和定义、基本要求、评定等要求。

本标准适用于TSGG0001规定范围内锅炉使用的烟气换热器，其他用热设备使用的烟气换热器可参

照本标准。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB150压力容器

GB151管壳式换热器

GB1576工业锅炉水质

3术语和定义

下列术语和定义适用于本标准。

3．1

经济运行economicoperation

在保证安全可靠、保护环境和满足生产工艺需求的前提下，通过科学管理、技术改造，提高运行操

作水平，使烟气换热器实现高效率的工作状态。

3．2

烟气换热器fluegasheatexchanger

将烟气的部分热量传递给冷流体，使流体温度达到工艺流程规定的指标的热量交换设备。

4基本要求

4.1烟气换热器设计、制造应符合GB150和GB151要求。

4.2烟气换热器水质应符合GB1576的要求。

4.3烟气换热器运行中应采取防腐防垢措施，定期检查腐蚀、结垢、积灰及磨损情况。

4.4烟气换热器运行中应定期对供水系统、仪表、阀门等进行检查，确保其严密、完好。

4.5使用单位作业人员应经相应的节能技术培训考核。

4.6使用单位应当建立健全设备安全技术档案，其内容除应符合法律法规的有关规定外，还应包括节

能技术改造档案、能效检测档案等。

4.7烟气换热器运行不得超过设计参数。

4.8烟气换热器的两端应留有足够空间来满足操作、清洗、维修需要。

1

DB35/T1428—2014

4.9烟气换热器应定期维护和检修，与锅炉同时进行定期检验。

4.10烟气换热器运行应做好原始记录，原始记录的主要项目应包括：

a)进水量；

b)烟气进出口压力和温度；

c)水进出口压力和温度；

d)水质化验数据；

e)保温层外表面温度；

f)运行时间。

4.11对海拔2000m以上地区，应增加当地大气压力、湿度及温度的记录

5评定

5.1应由具有相关资格的监测机构进行考核，并应认真填写《烟气换热器安全经济运行评定》，见附

录E。

5.2烟气换热器应符合本标准第4章中的要求。

5.3安全经济运行考核周期应不超过2年。

5.4烟气换热器经济运行热利用率计算方法按附录A，评定分值按照表1确定。相邻热利用率数值间的

评定分值采用算术内插法确定。

表1烟气换热器不同热利用率分值评定表

运行热利用率η（％）30≤η＜5050≤η＜6565≤η＜75η≥75

评定分值Z151～6566～8081～9596～100

5.5使用管理因素和安装、改造、维修因素对烟气换热器能效的影响可按表2相应要求进行评定。

表2烟气换热器影响因素分值评定表

影响因素评定办法评定分值范围

安装、改造、维修因素见附录BZ2（0～100）

使用管理因素见附录CZ3（0～100）

5.6烟气换热器经济运行等级划分见表3。

表3烟气换热器经济运行等级

综合评分值ZtZt≥8070≤Zt＜8060≤Zt＜70Zt＜60

经济运行等级一级二级三级四级

5.7Zt值计算方法见附录D。

5.8烟气换热器经济运行结论

运行结论包括：

a)一级运行：运行能效水平高，符合节能要求；

b)二级运行：运行能效水平中，宜采取措施改进；

c)三级运行：运行能效水平低，应采取措施改进；

d)四级运行：运行能效水平不符合节能要求，应予以报废。

2

DB35/T1428—2014

5.9评定结论为二级、三级的烟气换热器，应向使用单位指明问题所在，并提出相应的改进措施；评

定结论为四级的烟气换热器应报废，并向使用单位和所在地特种设备安全监察机构报告经济运行考核评

定结果。

3

DB35/T1428—2014

AA

附录A

（规范性附录）

烟气换热器经济运行热利用率计算

A.1烟气换热器安全经济运行热利用率计算公式：

φ

η=×100%………………（1）

φmax

φ=mgcpg(tg1−tg2)=mwcpw(tw2−tw2)…………（2）

φmax=(mcp)min×(tg1−tw1)…………（3）

式中：

η――烟气换热器的热利用率，％；

φ――烟气换热器的实际换热热流量，W；

φmax――烟气换热器的最大理论换热热流量，W；

mw、mg――水、烟气的质量流量，kg/s；

cpw、cpg――水、烟气的平均比热容，J/(kgK)；

(mc)

pmin――水和烟气两流体中较小的一个数值，W/K；

tw1、tw2――水的进、出口温度，K；

tg1、tg2――烟气的进、出口温度，K；

4

DB35/T1428—2014

BB

附录B

（规范性附录）

烟气换热器经济运行安装、改造、维修因素评定

B.1烟气换热器经济运行安装、改造、维修因素评定表见表B.1

表B.1烟气换热器经济运行安装、改造、维修因素评定表

安装、改造、维修因权重评定结论

序号分值范围评定分值

素的评定内容分值

执行标准规范与设符合20

1
