JB/T 8837-2000 内燃机 连杆螺栓 金相检验

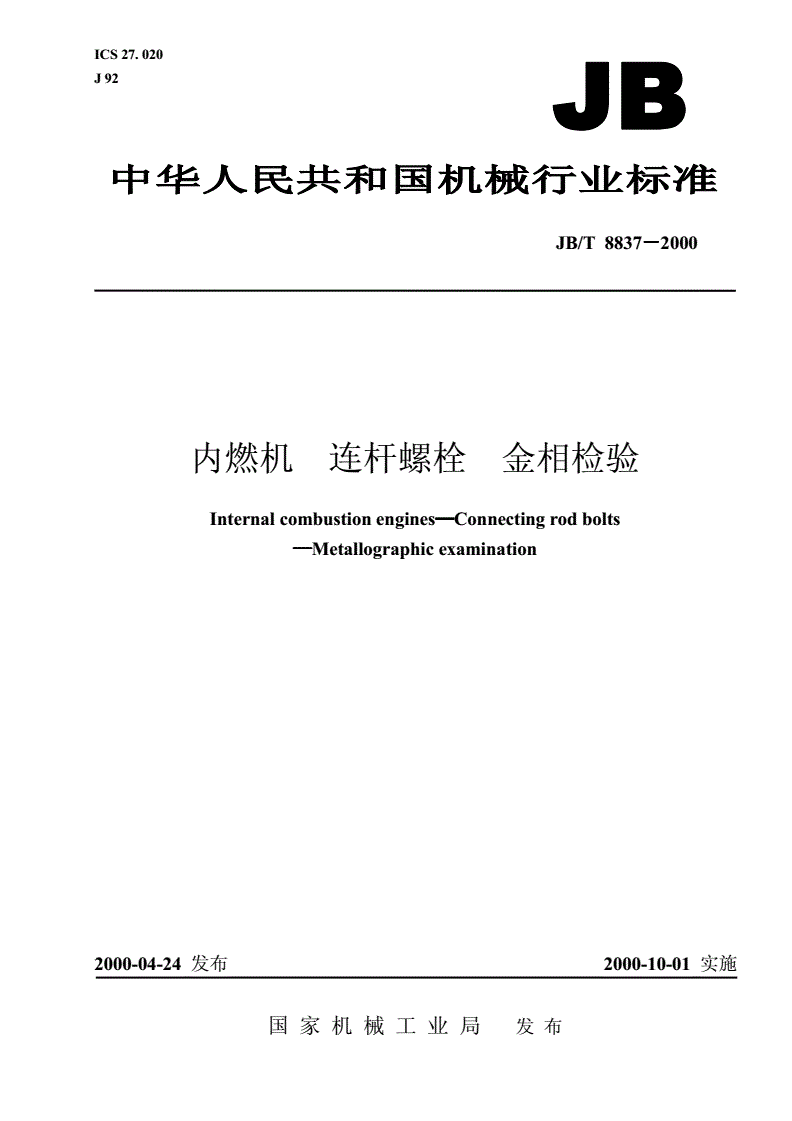

ICS27.020

J92

JB/T8837000－－－2

内燃机连杆螺栓金相检验

Internalcombustionengines———Connectingrodbolts

———Metallographicexamination

2000-04-24发布2000-10-01实施

国家机械工业局发布

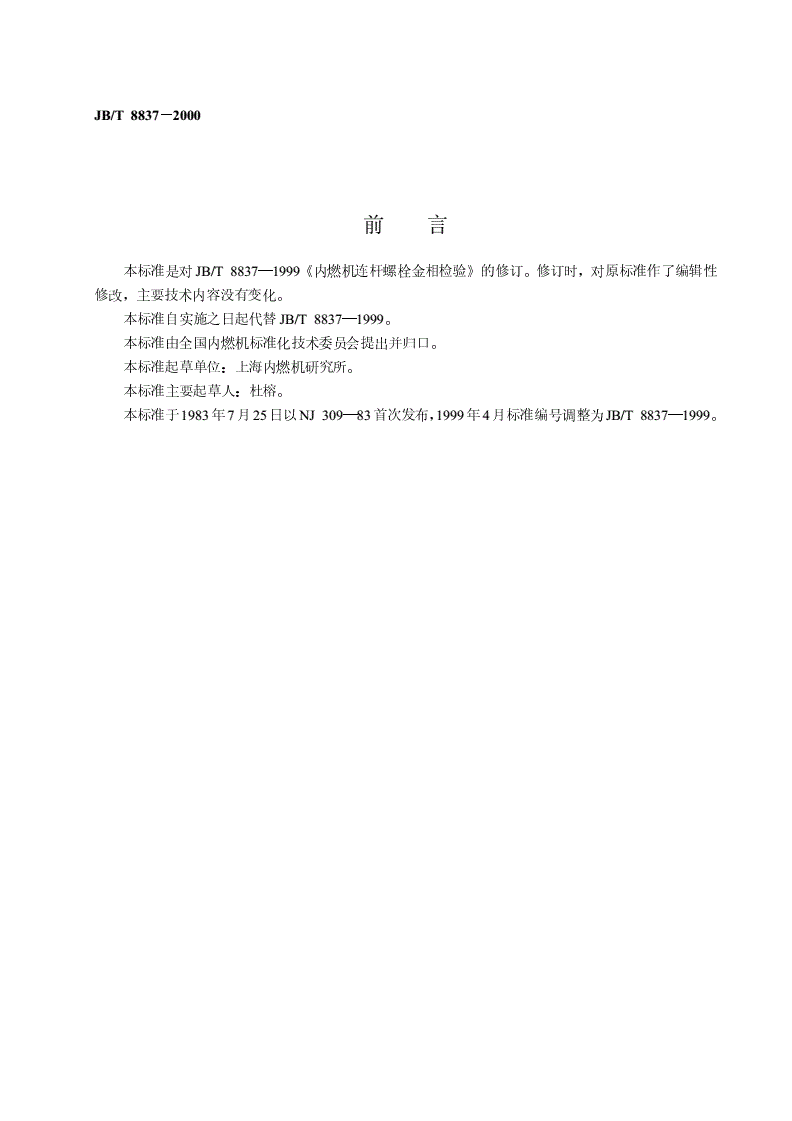

JB/T8837－－－－2000

前言

本标准是对JB/T8837—1999《内燃机连杆螺栓金相检验》的修订。修订时，对原标准作了编辑性

修改，主要技术内容没有变化。

本标准自实施之日起代替JB/T8837—1999。

本标准由全国内燃机标准化技术委员会提出并归口。

本标准起草单位：上海内燃机研究所。

本标准主要起草人：杜榕。

本标准于1983年7月25日以NJ309—83首次发布，1999年4月标准编号调整为JB/T8837—1999。

中华人民共和国机械行业标准

JB/T8837－－－－2000

内燃机连杆螺栓金相检验

代替—

Internalcombustionengines————ConnectingrodboltsJB/T88371999

————Metallographicexamination

1范围

本标准规定了内燃机连杆螺栓金相检验的技术要求、检验方法和金相组织。

本标准适用于40Cr、35CrMoA以及15MnB、15MnVB、20MnV等钢制造的内燃机连杆螺栓，经

热处理后的金相组织检验。

2技术要求

2.1内燃机连杆螺栓选用的材料及硬度应符合产品图样的规定。

2.2选用40Cr、35CrMoA等钢制造的连杆螺栓

2.2.1热锻的连杆螺栓调质处理后基体组织应为回火索氏体，允许有少量铁素体，其含量应不大于3%，

按本标准第一级别图评定，1~3级合格。

2.2.2经球化退火处理冷镦的连杆螺栓，调质处理后基体组织应为回火索氏体，允许有少量未溶解的

粒状碳化物，其未溶解粒
