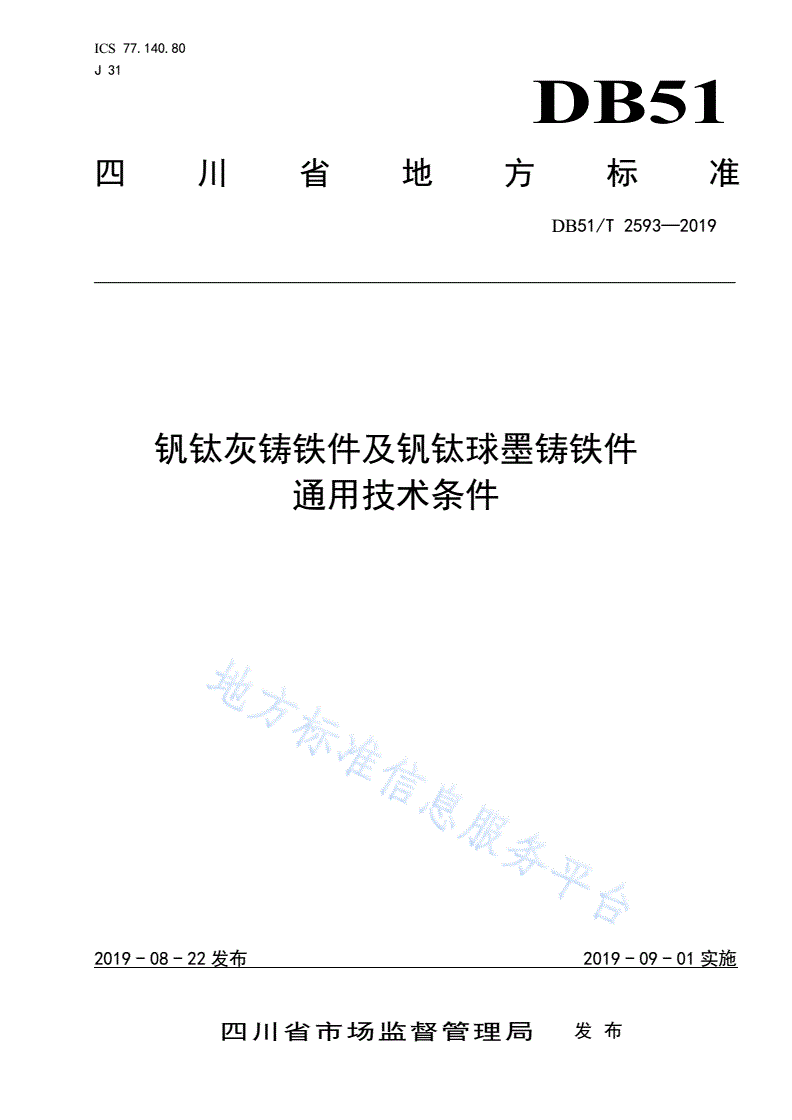

DB51/T 2593-2019 钒钛灰铸铁件及钒钛球墨铸铁件通用技术条件

ICS77.140.80

J31

DB51

四川省地方标准

DB51/T2593—2019

钒钛灰铸铁件及钒钛球墨铸铁件

通用技术条件

2019-08-22发布2019-09-01实施

四川省市场监督管理局发布

DB51/T2593—2019

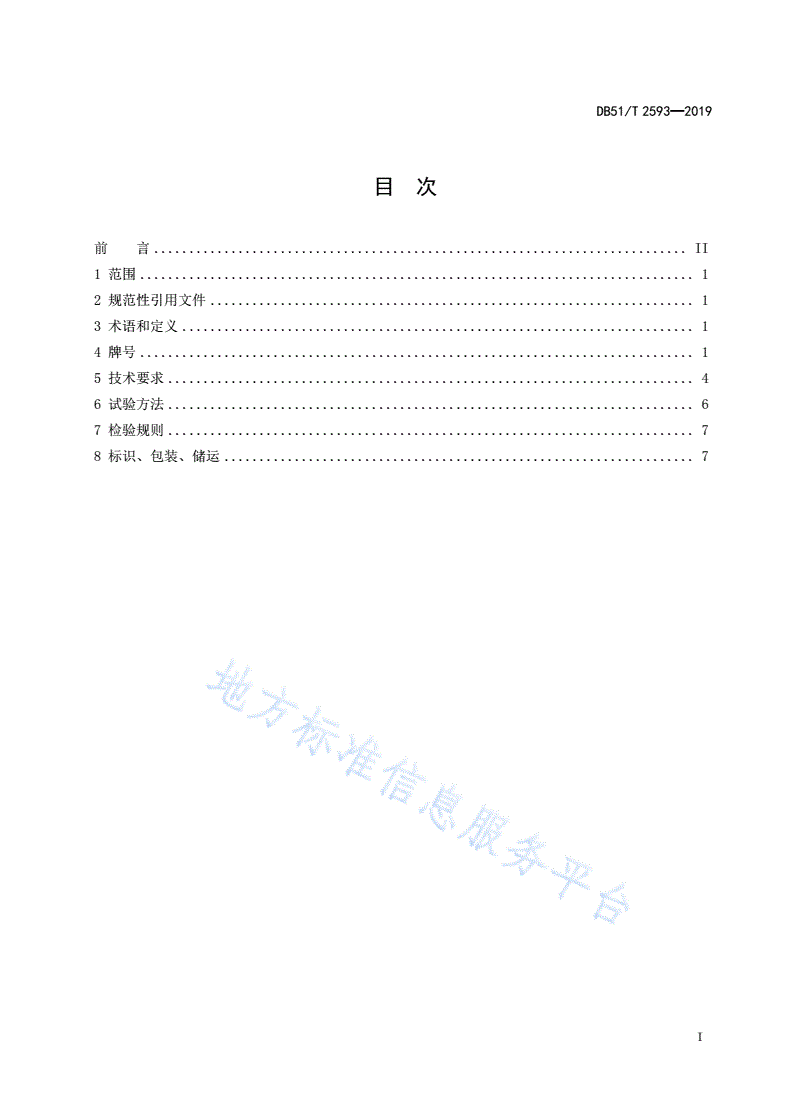

目次

前言............................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4牌号...............................................................................1

5技术要求...........................................................................4

6试验方法...........................................................................6

7检验规则...........................................................................7

8标识、包装、储运...................................................................7

I

DB51/T2593—2019

前言

本标准依据GB/T1.1－2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准由四川省经济和信息化委员会提出并归口。

本标准由四川省市场监督管理局批准。

本标准起草单位：四川大学、四川省冶金情报标准研究所、四川省铸造协会。

本标准主要起草人：孙兰、范洪远、鲜广、李帅、王晨丞、黄桂平、胡志航。

本标准首次制定发布。

II

DB51/T2593—2019

钒钛灰铸铁件及钒钛球墨铸铁件通用技术条件

1范围

本标准规定了钒钛灰铸铁件及钒钛球墨铸铁件（以下简称铸件）的术语和定义、牌号、技术要求、

试验方法、检验规则、包装、运输、贮存。

本标准适用于采用砂型或导热性与砂型相当的铸型生产的钒钛灰铸铁件和钒钛球墨铸铁件。

采用特种铸造方法生产的钒钛灰铸铁和钒钛球墨铸铁件，可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1348球墨铸铁件

GB/T5611铸造术语

GB/T5612铸铁牌号表示方法

GB/T6060.1表面粗糙度比较样块铸造表面

GB/T6414铸件尺寸公差与机械加工余量

GB/T7216灰铸铁金相检验

GB/T9439灰铸铁件

GB/T9441球墨铸件金相检验

GB/T11351铸件重量公差

GB/T24733等温淬火球墨铸铁件

3术语和定义

GB/T5611、GB/T1348、GB/T9439界定的以及下列术语和定义适用于本标准。

3.1

钒钛灰铸铁件Vanadium-Titaniumgrayironcasting

含有钒、钛元素的灰铸铁件。

3.2

钒钛球墨铸铁件Vanadium-Titaniumspheroidalgraphiteironcasting

含有钒、钛元素的球墨铸铁件。

4牌号

4.1钒钛灰铸铁件的牌号

1

DB51/T2593—2019

钒钛灰铸铁件的牌号表示方法根据GB/T5612的规定，在普通灰铸铁的牌号中加上VTi，表示此种

灰铸铁中含有钒钛元素，以区别于普通灰铸铁。

本标准依据直径φ30mm单铸试棒加工的标准拉伸试样所测得的最小抗拉强度为标准，将钒钛灰铸

铁件分为HTVTi-150、HTVTi-200、HTVTi-225、HTVTi-250、HTVTi-275、HTVTi-300、HTVTi-350、HTVTi-400

共8个牌号，见表1。

表1钒钛灰铸铁件牌号和力学性能

壁厚最小抗拉强度Rm（强制性值）

mm（min）本体抗拉强度Rm（min）

牌号

单铸试样附铸试样MPa

＞≤

MPaMPa

520—140

2040125135

HTVTi-1504080150115115

80150105100

15030095—

520—180

2040180165

HTVTi-2004080200160140

80150145120

150300130—

520—200

2040200180

HTVTi-2254080225180160

80150165145

150300155—

520—205

2040220205

4080200180

HTVTi-250250

80150180165

150300170—

150300185—

1020—
