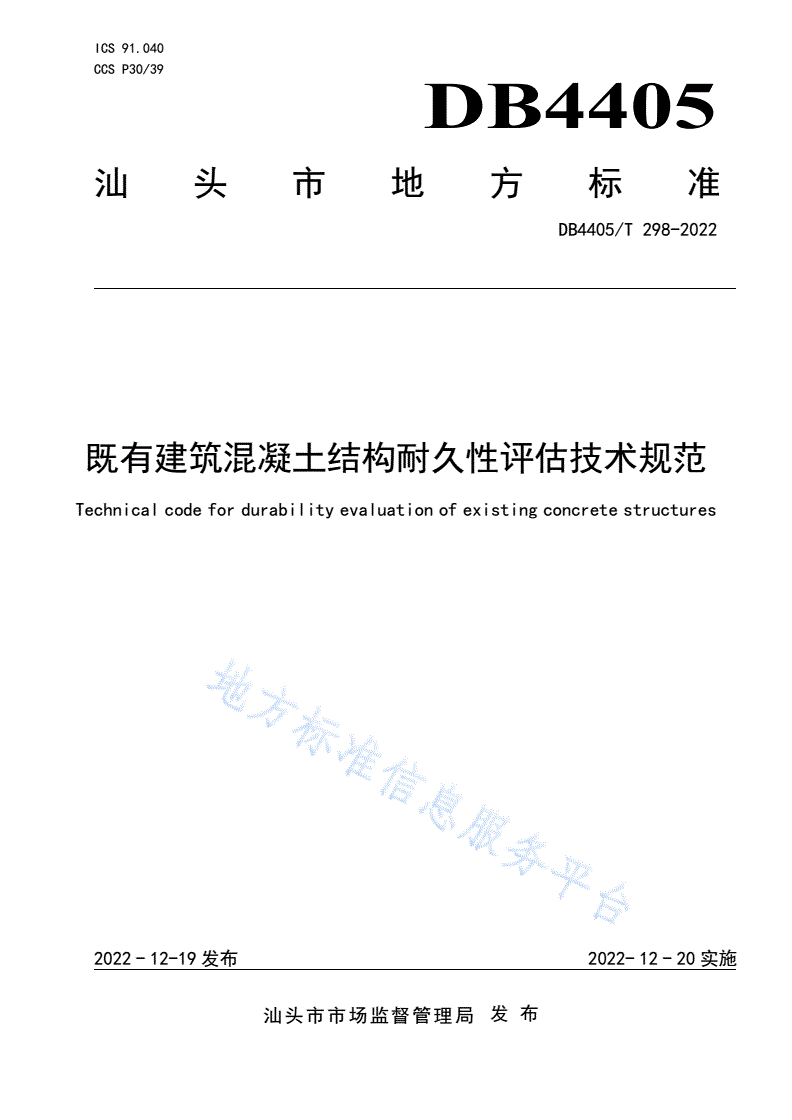

DB4405/T 298-2022 既有建筑混凝土结构耐久性评估技术规范

ICS91.040

CCSP30/39

DB4405

汕头市地方标准

DB4405/T298-2022

既有建筑混凝土结构耐久性评估技术规范

Technicalcodefordurabilityevaluationofexistingconcretestructures

2022-12-19发布2022-12-20实施

汕头市市场监督管理局发布

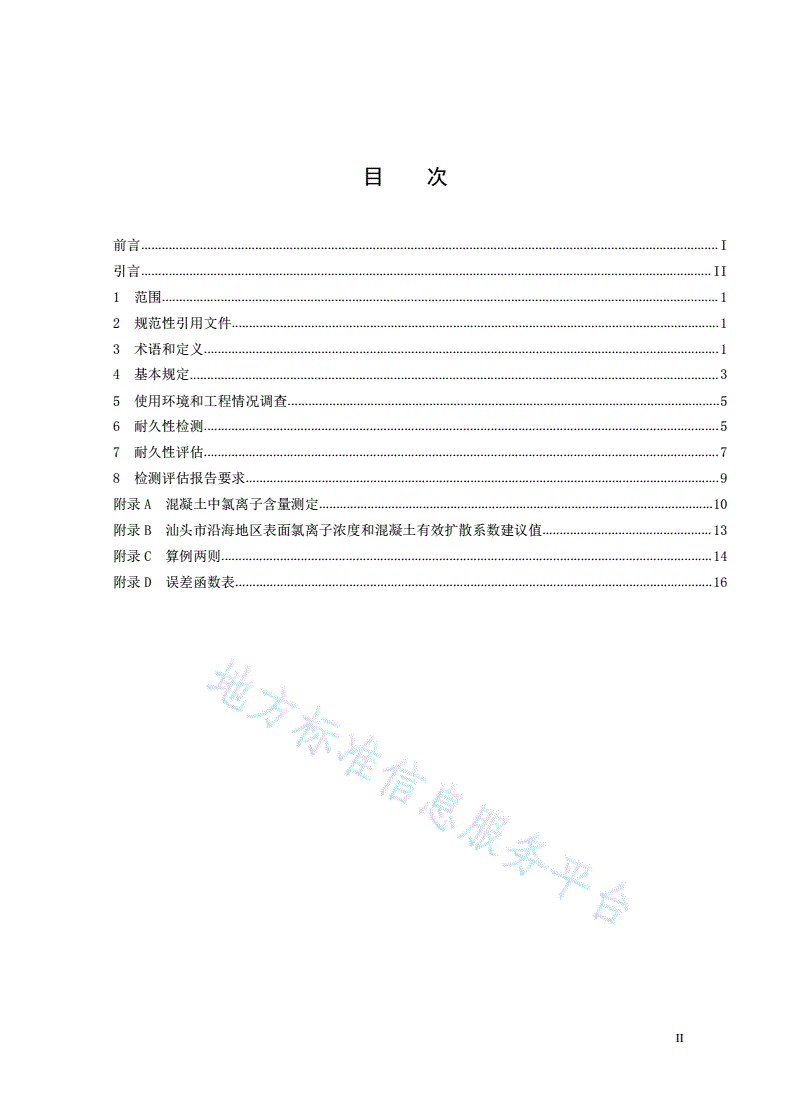

目  次

前言.......................................................................................................................................................................I

引言.....................................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4基本规定.........................................................................................................................................................3

5使用环境和工程情况调查.............................................................................................................................5

6耐久性检测.....................................................................................................................................................5

7耐久性评估.....................................................................................................................................................7

8检测评估报告要求.........................................................................................................................................9

附录A混凝土中氯离子含量测定..................................................................................................................10

附录B汕头市沿海地区表面氯离子浓度和混凝土有效扩散系数建议值.................................................13

附录C算例两则..............................................................................................................................................14

附录D误差函数表..........................................................................................................................................16

II

前  言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的

规定起草。

本文件由汕头市建设工程质量与安全中心提出。

本文件由汕头市住房和城乡建设局归口。

本文件起草单位：汕头市建设工程质量与安全中心、广东居安建筑工程检测有限公司、汕头

大学、仲恺农业工程学院。

本文件主要起草人：方楚忠、袁继雄、陈岳青、刘金伟、黄良朋、杜光桂、蓝晓峰、陈永佳、

欧阳为刚、李斌、叶加兵、谢鸿帆、沈加波、蔡斯迪。

I

引  言

本文件的发布机构提请注意，声明符合本文件时，可能涉及《沿海建筑物钢筋混凝土结构检

测和修复方法》（专利号：ZL201410326331.4)相关的专利的使用。

本文件的发布机构对该专利的真实性、有效性和范围无任何立场。

该专利持有人已向本文件的发布机构承诺，他同意在公平、合理、无歧视基础上，免费许可

任何组织或个人在实施本文件时，实施该发明专利。该专利持有人的声明已在本文件的发布机构

备案。相关信息可以通过以下联系方式获得：

专利持有人姓名：汕头市建设工程质量监督检测站

地址：广东省汕头市中山路213号十楼邮编：515041

请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别专

利的责任。

II

DB4405/T298－2022

既有建筑混凝土结构耐久性评估技术规范

1范围

本文件规定了既有建筑混凝土结构耐久性评估的基本规定、使用环境和工程情况调查、耐久性检测、

耐久性评估方法以及检测评估报告要求。

本文件适用于汕头市既有建（构）筑物普通混凝土结构受碳化和氯盐侵蚀情况下的耐久性检测评估，

不适用轻骨料混凝土、纤维混凝土等非普通混凝土结构耐久性评估。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB50010混凝土结构设计规范

GB50144工业建筑可靠性鉴定标准

GB50292民用建筑可靠性鉴定标准

GB/T50476-2019混凝土结构耐久性设计规范

GB/T50784混凝土结构现场检测技术标准

GB/T51355-2019既有混凝土结构耐久性评定标准

JTS/T236水运工程混凝土试验检测技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

既有混凝土结构existingconcretestructure

已经存在的混凝土结构。

[GB/T51355-2019，定义2.1.1]

3.2

结构耐久性structuredurability

在设计规定的环境作用和正常维护、使用条件下，结构及构件在设计使用年限内保持其适用性和安

全性的能力。

[GB/T51355-2019，定义2.1.2]

3.3

耐久性评定durabilityassessment

采用一定的方法和程序，对既有混凝土结构的耐久性能作出的评价和判定。

[GB/T51355-2019，定义2.1.3]

1

DB4405/T298－2022

3.4

耐久性损伤durabilitydamage

由环境作用造成的结构性能劣化。

[GB/T51355-2019，定义2.1.4]

3.5

耐久性极限状态durabilitylimitstate

由耐久性损伤造成结构或其构件的某项性能丧失而不能满足使用要求的临界状态。

[GB/T51355-2019，定义2.1.5]

3.6

剩余使用年限residualservicelife

在正常使用和正常维护条件下，结构使用若干年后能继续保持其预定功能的时间。

[GB/T51355-2019，定义2.1.7]

3.7

设计使用年限designworkinglife

设计规定的结构或结构构件不需进行大修即可按预定目的使用的年限。

[GB/T50476-2019，定义2.1.9]

3.8

环境作用environmentalaction

温度、湿度、二氧化碳、氧、酸、碱、盐等环境因素对结构的作用。

[GB/T51355-2019，定义2.1.10]

3.9

维护maintenance

为维持结构在使用年限内所需性能而采取的各种技术和管理活动。

[GB/T51355-2019，定义2.1.11]

3.10

修复repair

通过修补使受到损伤的结构恢复到满足正常使用功能所进行的活动。

[GB/T51355-2019，定义2.1.12]

3.11

氯离子扩散系数chloridediffusioncoefficient

表示氯离子在混凝土中从高浓度区向低浓度区传输速率的参数。

[GB/T50476-2019，定义2.1.10]

3.12

评定单元assessmentunit

可独立进行评定的一个或若干个构件的集合。

[GB/T51355-2019，定义2.1.14]

3.13

钢筋的混凝土保护层concretecovertoreinforcement

从混凝土表面到钢筋公称直径外边缘之间的最小距离；对后张法预应力筋，为套管或孔道外边缘到

混凝土表面的距离。

[GB/T50476-2019，定义2.1.22]

2

DB4405/T298－2022

3.14

碳化深度carbonizationdepth

大气中的二氧化碳渗透到混凝土内与其碱性物质发生化学反应,使混凝土碱度降低的腐蚀深度。

4基本规定

4.1一般规定

4.1.1在下列情况下，应对既有混凝土结构进行耐久性检测与评估：

a)已达到或超过设计使用年限建筑物，拟继续使用；

b)钢筋或混凝土劣化导致结构出现一定程度的损坏；

c)对混凝土结构构件未进行防护，闲置5年以上，继续或者重新施工的建筑物。

4.1.2混凝土结构耐久性应分构件、评定单元两个层次，按三个等级进行评定。

4.1.3评定单元应根据结构所处环境条件、结构使用功能、结构布置等情况划分。

4.1.4构件、评定单元的耐久性应按下列规定评定等级：

4.1.4.1构件

a级：在目标使用年限内，构件耐久性满足要求，可不采取修复、防护或其他提高耐久性的措施；

b级：在目标使用年限内，构件耐久性基本满足要求，可不采取或部分采取修复、防护或其他提高

耐久性的措施；

c级：在目标使用年限内，构件耐久性不满足要求，应及时采取修复、防护或其他提高耐久性的措

施。

4.1.4.2评定单元

A级：在目标使用年限内，评定单元耐久性满足要求，可不采取修复、防护或其他提高耐久性的措

施；

B级：在目标使用年限内，评定单元耐久性基本满足要求，可不采取或部分采取修复、防护或其他

提高耐久性的措施；

C级：在目标使用年限内，评定单元耐久性不满足要求，应及时采取修复、防护或其他提高耐久性

的措施。

4.1.5当结构受到多种类型环境作用时，应对每类环境单独作用下，分别进行耐久性评估，当出现多环

境共同作用影响时，应综合考虑后进行耐久性评估。

4.1.6在调查与检测过程中，若发现调查资料不足，应及时组织补充调查。

4.2环境类别

结构所处环境类别应按表1确定。

表1环境类别

环境类别环境类型腐蚀机理

I一般环境混凝土碳化及其引起的钢筋锈蚀

II冻融环境反复冻融导致混凝土损伤

3

DB4405/T298－2022

表1环境类别(续表)

环境类别环境类型腐蚀机理

III海洋氯化物环境氯盐引起钢筋锈蚀

IV除冰盐等其他氯化物环境除冰盐引起混凝土表面剥落损伤以及氯盐引起钢筋锈蚀

V化学腐蚀环境硫酸盐等化学物质对混凝土的腐蚀

4.3评估程序和工作内容

4.3.1结构耐久性应按图1所示的工作程序评估。

明确评估目的、范围和内容

初步调查

制定检测与评估方案

详细调查与检测

补充调查与检测

分析与评估

评估报告

图1耐久性评估工作程序

4.3.2评估调查内容应包括下列内容：

a)相关技术图纸资料；

b)结构类型、用途、使用年限、使用历史等；

c)结构设计、施工、维修加固、改扩建、受灾情况及其处理措施等；

d)结构的使用状况，实际使用条件和室内外环境；

e)制定调查计划和检测评估工作方案。

4.3.3耐久性检测评估方案应包括下列内容：

a)耐久性评估概况；

b)调查与检测目的和要求；

c)调查与检测的范围、项目；

4

DB4405/T298－2022

d)调查与检测的方法、构件数量；

e)人员构成和仪器设备情况；

f)工作进度计划；

g)相应的安全与环保措施。

4.3.4混凝土结构耐久性评估应委托具备相应技术能力的专业技术机构进行。

5使用环境和工程情况调查

5.1一般规定

5.1.1混凝土结构耐久性调查与检测的内容、范围和技术要求应满足结构耐久性评估的需要。

5.1.2混凝土结构耐久性调查与检测应包括使用环境调查、工程情况调查和耐久性检测，并应根据结构

实际状况选择耐久性检测项目和检测方法。

5.1.3当同一个检测项目存在多种检测方法时，宜选择直观、明了、无损、经济的检测方法。

5.2使用环境调查

结构所处环境调查应包括下列内容：

a)大气年平均温度、最高温度、最低温度等；

b)大气年平均相对湿度等；

c)构件所处工作环境的年平均温度、年平均湿度、温度、湿度变化以及干湿交替情况；

d)大气中二氧化碳、大气中氯离子的年平均浓度、最高浓度、最低浓度等；

e)沿海地区，海水中氯离子含量的年平均值、最高值、最低值等；

f)其它腐蚀性固体或液体。

5.3工程情况调查

5.3.1根据评估需要查阅建筑物下列全部或部分资料：

a)地质勘察报告：包括地下水位、土质及水质化学成分和含量等；

b)设计资料：包括设计图纸、生产工艺流程、废气及污水处理方式等；

c)施工资料：包括混凝土原材料、配合比、混凝土强度、施工工艺及钢筋种类等。

5.3.2根据评估需要，应进行建筑物使用历史调查：

a)使用、管理、维护、加固情况；

b)用途改变、改建或扩建情况；

c)事故、灾害及处理情况；

d)其他异常情况。

6耐久性检测

6.1一般规定

6.1.1结构耐久性检测应根据结构所处环境、耐久性评估所需参数进行，包括构件的几何尺寸、混凝土

强度、混凝土保护层厚度、碳化深度、裂缝及缺陷、混凝土中氯离子含量分布、钢筋锈蚀状况和构件开

裂状况。

5

DB4405/T298－2022

表2耐久性现状检测项目

环境类别常规检测专项检测

I构件的几何尺寸、保护层厚度、混碳化深度

凝土强度、裂缝及缺陷、钢筋锈蚀

III状况、构件开裂状况混凝土中氯离子含量分布

6.1.2结构耐久性现场检测可采取抽样检测或全数检测两种检测方式。抽样检测时，宜按同类环境、同

类构件随机、均布抽取样本。当不具备随机抽样条件时，可按约定方法抽取样本。遇到下列情况时宜采

用全数检测的方式：

a)构件数少于6个；

b)检测项目的变异系数大于0.2；

c)灾害发生后结构受损情况；

d)委托方要求全数检测。

6.1.3当为下列情况时，检测对象可以是单个构件或部分构件，但检测结论不得扩大到未检测的构件或

范围。

a)委托方指定检测对象或范围；

b)因环境侵蚀或人为因素等造成部分构件损伤时。

6.2检测数量及检测方法

6.2.1构件的几何尺寸

几何尺寸检测应按GB/T50784的相关规定执行，检测抽样数量可参考GB/T50784中对检测类别B

的要求。

6.2.2保护层厚度

6.2.2.1混凝土保护层厚度检测方法应按GB/T50784执行。保护层厚度应取同一测区最外层钢筋的混

凝土保护层厚度的平均值。

6.2.2.2检测部位应包括：

a）主要构件或主要受力部位；

b）钢筋可能锈蚀的部位；

c）混凝土锈胀开裂的部位；

d）布置混凝土碳化测区的部位。

6.2.2.3同类构件抽检数量宜按10%确定，且不应少于6个。同类构件数量少于6个时，应逐个测试。

6.2.2.4每个检测构件的测区数不宜少于6个；构件角部钢筋应量测两侧的保护层厚度。

6.2.3混凝土抗压强度

6.2.3.1混凝土强度检测应按GB/T50784的相关规定执行。混凝土强度应取混凝土强度推定值，检测

抽样数量可参考GB/T50784中对检测类别B的要求。

6.2.3.2混凝土抗压强度可采用回弹法、超声-回弹综合法、后装拔出法、后锚固法等间接法进行检测。

6

DB4405/T298－2022

当具备钻芯条件时，宜采用钻芯法对间接法检测结果进行修正或验证；当不具备钻芯条件时，可根据

GB50292采用老龄期修正法进行修正。

6.2.4外观缺陷与表面损伤

外观缺陷与表面损伤检测应按GB/T50784的相关规定执行。对构件的外观缺陷或表面损伤宜全数

检测。当不具备全数检测条件时，可根据约定抽样原则选择下列构件或部位进行检测：

a)重要的构件或部位
