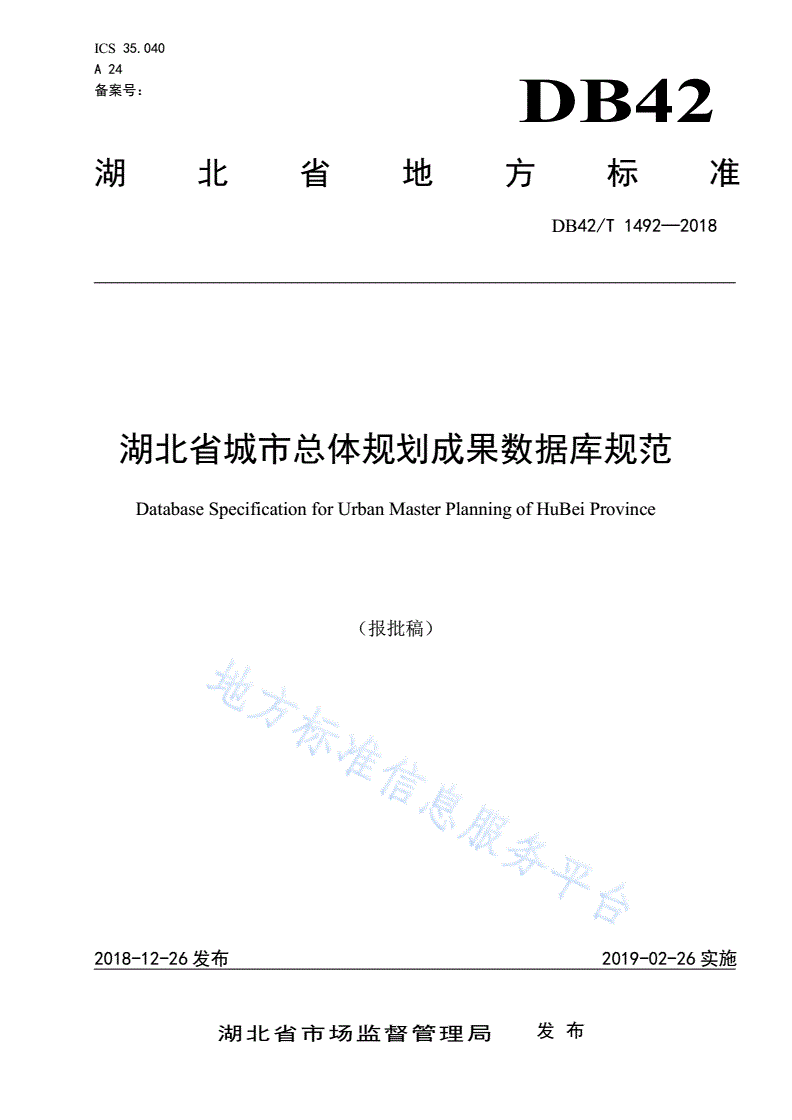

DB42/T 1492-2018 湖北省城市总体规划成果数据库规范

ICS35.040

A24

备案号：DB42

湖北省地方标准

DB42/T1492—2018

湖北省城市总体规划成果数据库规范

DatabaseSpecificationforUrbanMasterPlanningofHuBeiProvince

（报批稿）

2018-12-26发布2019-02-26实施

湖北省市场监督管理局发布

DB42/T1492—2018

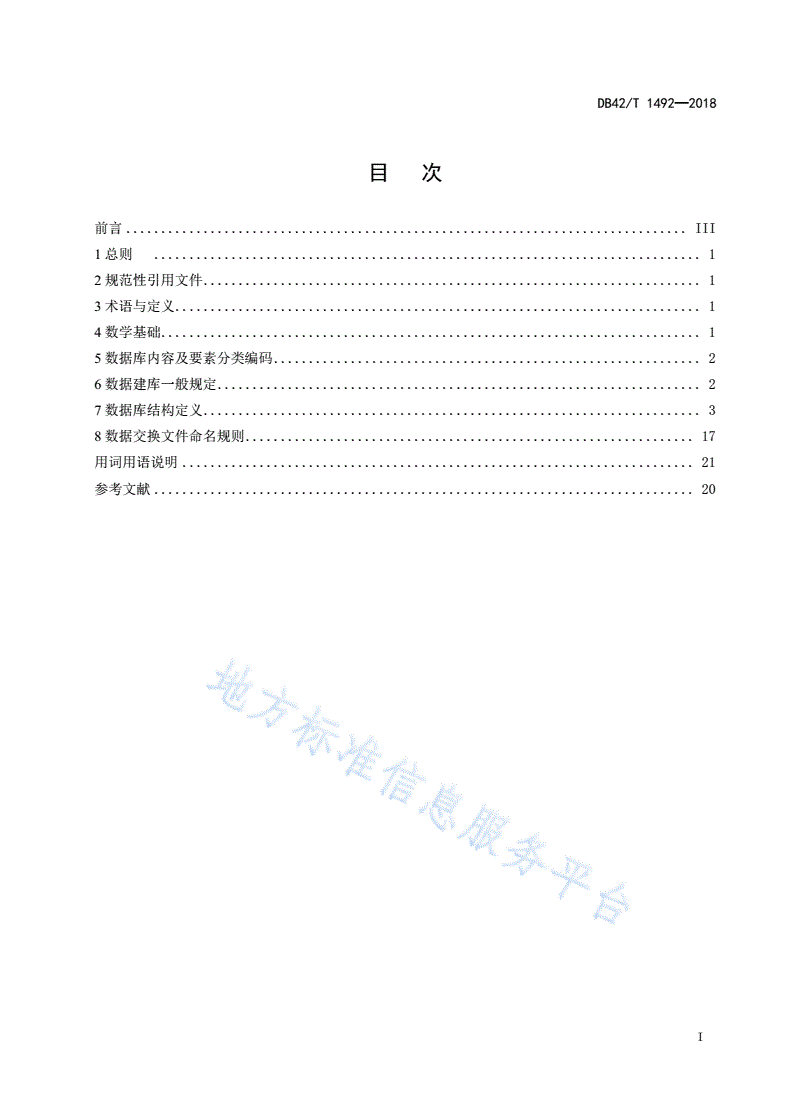

目次

前言................................................................................III

1总则..............................................................................1

2规范性引用文件.......................................................................1

3术语与定义...........................................................................1

4数学基础.............................................................................1

5数据库内容及要素分类编码.............................................................2

6数据建库一般规定.....................................................................2

7数据库结构定义.......................................................................3

8数据交换文件命名规则................................................................17

用词用语说明.........................................................................21

参考文献.............................................................................20

I

DB42/T1492—2018

II

DB42/T1492—2018

前言

本标准按GB/T1.1-2009给出的规则起草。

本标准由湖北省自然资源厅归口管理。

本标准主要起草单位：湖北省城乡规划中心、宜昌市地理信息和规划编制研究中心。

本标准参加起草单位：随州市城市规划勘测设计研究院、随州市地理信息中心、上海数慧系统技术

有限公司。

本标准主要起草人：唐秋霞、黄海茵、陶文铸、罗小龙、严山艾、刘敏、黄庆、庞鸣、向澄、肖浩

爽、孙龙、肖先超、黄伟、张吉勇、王爱佳思、陈娇、康平、赵鑫、江超、张颖颖。

本标准审查人：陈锦富、唐晓华、白帆、姜燕平、周捷、熊伟、陈学业。

本标准由湖北省城乡规划中心负责技术内容的解释。执行过程中若有修改意见或建议，请反馈至湖

北省城乡规划中心（地址：湖北省武汉市武昌区公正路27号，电子邮箱：hbscxgh@163.com）。

III

DB42/T1492—2018

湖北省城市总体规划成果数据库规范

1总则

1.1为规范湖北省城市总体规划成果入库数据，制定本标准。

1.2本标准适用于湖北省设市城市总体规划成果数据库建设，县、镇（乡）总体规划成果数据建库可

参照本标准执行。

1.3湖北省城市总体规划成果入库数据除应执行本标准外，尚应符合现行有关标准的规定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件

GB/T2260中华人民共和国行政区划代码

GB/T10114县级以下行政区划代码编码规则

3术语与定义

下列术语和定义适用于本文件。

3.1

空间数据spatialdata

表示用点、线、面以及实体等基本空间数据结构来表示空间实体的位置、形状、大小及其分布特征

等信息的图形数据。

3.2

非空间数据non-spatialdata

表示文档、表格等非图形数据。

3.3

要素feature

表示真实世界现象的抽象。

3.4

图层layer

表示具有相同属性结构的图形文件要素的集合。

3.5

现势库currentdatabase

表示存储城市总体规划编制成果最新批复版本的数据库。

3.6

历史库historydatabase

表示储存城市总体规划编制成果历次批复版本的数据库。

3.7

特征码signature

表示城市总体规划编制成果图纸、文档类型的代码。

4数学基础

城市总体规划编制成果应符合以下高程基准和坐标系统的规定：

a)高程基准采用“1985国家高程基准”；

b)平面坐标系应采用“2000国家大地坐标系”；

1

DB42/T1492—2018

c)地图投影与分带采用“高斯-克吕格投影”，3°分带。

5数据库内容及要素分类编码

5.1数据库内容

城市总体规划成果数据库是规划成果数据的电子形式，数据类型包括空间数据和非空间数据。空间

数据包括成果图件的空间要素图层文件和图像文件，内容应符合表5.1的规定，非空间数据内容包括成

果文档资料，的规划文档、规划表格、基础资料、审查备案资料。

表5.1空间数据内容

规划范围专题类别主要内容

行政区界线省界、市界、区县（市）界、镇（乡）界、村界

区界

规划范围线市域范围线、规划区范围线、集中建设区范围线

综合交通规划点状交通设施、铁路线、轨道交通线、公路线、航道线

供水设施、污水设施、环卫设施、供电设施、燃气设施、供热设

市域重大市政设施规划

施、通信设施数据、运输管道

三类空间规划生态空间、农业空间、城镇空间

生态安全格局与山水格局管控生态保护红线区、基本农田保护区、城镇开发边界线

规划区综合交通规划见注1

重大市政设施规划见注2

用地现状现状用地

用地规划规划用地

总体城市设计城市设计重点地区范围线

集中建设区交通道路中心线、快速公交线、轨道交通线、点状交通设施

公用设施供热管线、点状雨水设施、点状综合防灾设施

公共服务设施公共服务设施

控制线红线、黄线、绿线、蓝线、紫线、橙线

注1：与市域综合交通规划内容一致

注2：与市域重大设施规划内容一致

5.2要素分类编码

城市总体规划成果要素分类及代码应与湖北省城市总体规划成果要素编码与符号样式规范相符。

6数据建库一般规定

6.1城市总体规划成果数据库采用空间数据库的形式，实现空间信息和属性信息的一体化管理。

6.2城市总体规划成果数据库的设计上，根据版本管理的需要划分为现势库和历史库。

6.3城市总体规划成果数据库中的空间数据应根据空间要素的逻辑一致性，按照规划成果专题分类组

织，分层管理。同一专题数据应按实体类型（点、线、面、注记）严格分开。

6.4图层属性结构表命名规则

6.4.1现势库中图层属性结构表命名规则为：规划范围分类码_图层字符码_实体类型码，其中连接符“_”

采用半角字符。

6.4.2历史库中图层属性结构表命名规则为：规划范围分类码_图层字符码_实体类型码_年月日，其中

连接符“_”采用半角字符。

6.4.3规划范围分类码包括S、G、J三种，分别表示市域、规划区、集中建设区。市域、规划区范围

重合时，采用G表示。

6.4.4图层字符码采用图层名称汉语拼音首字母命名，长度一般不超过四个字母，图层名称特别长的

采用关键字的汉语拼音首字母命名。当两个及以上图层名称的关键词拼音首字母相同时，应采用英文单

词的首字母加以区分。

6.4.5实体类型码包括PT、LN、PY、AP，分别表示点、线、面、注记四种实体类型。

2

DB42/T1492—2018

7数据库结构定义

7.1空间数据图层分类及命名

7.1.1区界空间数据图层分类及命名应符合表7.1.1的规定。

表7.1.1区界空间数据

图层代码

序号图层分类图层名称实体类型约束条件

（属性表名）

省界面Q_SJ_PYM

市界面Q_SHJ_PYM

1行政区界线区县（市）界面Q_QXSJ_PYM

镇（乡）界面Q_ZXJ_PYM

村界面Q_CJ_PYM

市域范围线面Q_SYFW_PYM

2规划范围线规划区范围线面Q_GHFW_PYM

集中建设区范围线面Q_JZFW_PYM

注：约束条件取值：M（必选）、C（条件必选）、O（可选），下同。

7.1.2市域空间数据图层分类及命名应符合表7.1.2的规定。

表7.1.2市域空间数据

图层代码

序号图层分类图层名称实体类型约束条件

（属性表名）

点状交通设施点S_JTSS_PTM

铁路线线S_TLX_LNM

1综合交通规划轨道交通线线S_GDJT_LNM

公路线线S_GLX_LNM

航道线线S_HDX_LNM

点状供水设施点S_GSSS_PTM

区域性供电线线S_GDX_LNM

点状供电设施点S_GDSS_PTM

点状燃气设施点S_RQSS_PTM

2重大市政设施规划点状供热设施点S_GRSS_PTM

点状通信设施数据点S_TXSS_PTM

点状污水设施点S_WSSS_PTM

点状环卫设施点S_HWSS_PTM

运输管道线S_YSGD_LNM

3三类空间规划三类空间面S_SLKJ_PYM

7.1.3规划区空间数据图层分类及命名应符合表7.1.3的规定。

表7.1.3规划区空间数据

图层代码

序号图层分类图层名称实体类型约束条件

（属性表名）

生态保护红线区面G_STHX_PYM

生态安全格局与

1基本农田保护区面G_JBNT_PYM

山水格局管控

城镇开发边界线面G_CZBJ_PYM

7.1.4集中建设区空间数据图层分类及命名应符合表7.1.4的规定。

表7.1.4集中建设区空间数据

图层代码

序号图层分类图层名称实体类型约束条件

（属性表名）

1用地现状现状用地面J_XZYD_PYM

2用地规划规划用地面J_GHYD_PYM

3

DB42/T1492—2018

表7.1.4集中建设区空间数据（续）

图层代码

序号图层分类图层名称实体类型约束条件

（属性表名）

3总体城市设计城市设计重点地区范围线面J_ZDDQ_PYM

道路中心线线J_DLZX_LNC

快速公交线线J_KSGJ_LNC

4交通

轨道交通线线J_GDJT_LNC

点状交通设施点J_JTSS_PTC

5公共服务设施公共服务设施点J_GFSS_PTM

供热管线线J_GRGX_LNC

6公用设施点状雨水设施点J_YSSS_PTC

点状综合防灾设施点J_ZHFZ_PTC

红线线J_DLHX_LNM

黄线面J_YX_PYM

绿线面J_GX_PYM

蓝线面J_BX_PYM

紫线面J_PX_PYM

7控制线

历史建筑保护范围面J_LSJZBH_PYC

历史建筑建设控制地带面J_LSJZKZ_PYC

历史文化街区保护范围面J_LSJQBH_PYC

历史文化街区建设控制地带面J_LSJQKZ_PYC

橙线面J_OX_PYM

7.2空间数据图层属性结构

7.2.1空间要素属性结构表的名称应符合表7.1.1～表7.1.4的规定。

7.2.2空间要素属性结构表中的字段代码以各字段名称的汉语拼音首字母命名。

7.2.3空间要素属性结构表中的项目代码应符合本标准7.5.1的规定。

7.2.4行政区界线各图层的属性结构应符合表7.2.4的规定。

表7.2.4行政区界线图层属性结构

序号字段名称字段代码字段类型字段长度小数位数值域约束条件说明

1要素代码YSDMCHAR10非空M

2项目代码XMDMCHAR21非空M

3行政区代码XZQDMCHAR50非空M见注

4行政区名称XZQMCCHAR100非空M

行政区界线

5XZQJXLXMCHAR2见表7.5.2M

类型码

99备注BZCHAR255O

注：县及县以上行政区代码采用GB/T2260中的6位数字码，县级以下行政区代码应符合GB/T10114的规

定，乡镇级代码采用3位数字码。以下行政区代码同。

7.2.5规划范围线各图层的属性结构应符合表7.2.5的规定。

表7.2.5规划范围线图层属性结构

序号字段名称字段代码字段类型字段长度小数位数值域约束条件说明

1要素代码YSDMCHAR10非空M

2行政区代码XZQDMCHAR50非空M

3界线类型JXLXCHAR50非空O

4面积MJFLOAT10非空M单位：m²

5项目代码XMDMCHAR21非空M

6项目名称XMMCCHAR100非空M

4

DB42/T1492—2018

表7.2.5规划范围线图层属性结构（续）

序号字段名称字段代码字段类型字段长度小数位数值域约束条件说明

城市总体规

7成果类型CGLXCHAR20非空M

划成果

8现状基准年XZJZNDATE8非空M

9规划起始年GHQSNDATE8非空M

10规划目标年GHMBNDATE8非空M

11编制单位BZDWCHAR100非空M

12编制时间BZSJDATE8非空M

13规划范围GHFWCHAR50非空M

14规划面积GHMJFLOAT10非空M单位：km²

15规划人口GHRKFLOAT10非空M单位：万人

16委托单位WTDWCHAR100非空M

17规划期限GHQXCHAR20非空M

18所在政区SZZQCHAR20非空M

19成果版本CGBBCHAR20见表7.5.3M

20批准部门PZBMCHAR100非空M

21批准时间PZSJDATE8非空M

99备注BZCHAR255O

7.2.6市域、集中建设区点状交通设施图层属性结构应符合表7.2.6的规定。

表7.2.6点状交通设施图层属性结构

序号字段名称字段代码字段类型字段长度小数位数值域约束条件说明

1要素代码YSDMCHAR10非空M

2行政区代码XZQDMCHAR50非空M

3项目代码XMDMCHAR21非空M

4设施名称SSMCCHAR100非空M

5设施类型SSLXCHAR20C

6规划状态GHZTCHAR2见表7.5.4M

99备注BZCHAR255O

7.2.7市域线状交通设施、集中建设区轨道交通线图层属性结构应符合表7.2.7的规定。

表7.2.7市域线状交通设施、集中建设区轨道交通图层属性结构

序号字段名称字段代码字段类型字段长度小数位数值域约束条件说明

1要素代码YSDMCHAR10非空M

2行政区代码XZQDMCHAR50非空M

3项目代码XMDMCHAR21非空M

4道路名称DLMCCHAR100非空M

5道路类型DLLXCHAR20非空C

6行政等级码XZDJMCHAR2见表7.5.5O

7规划状态GHZTCHAR2见表7.5.4M

99备注BZCHAR255O
