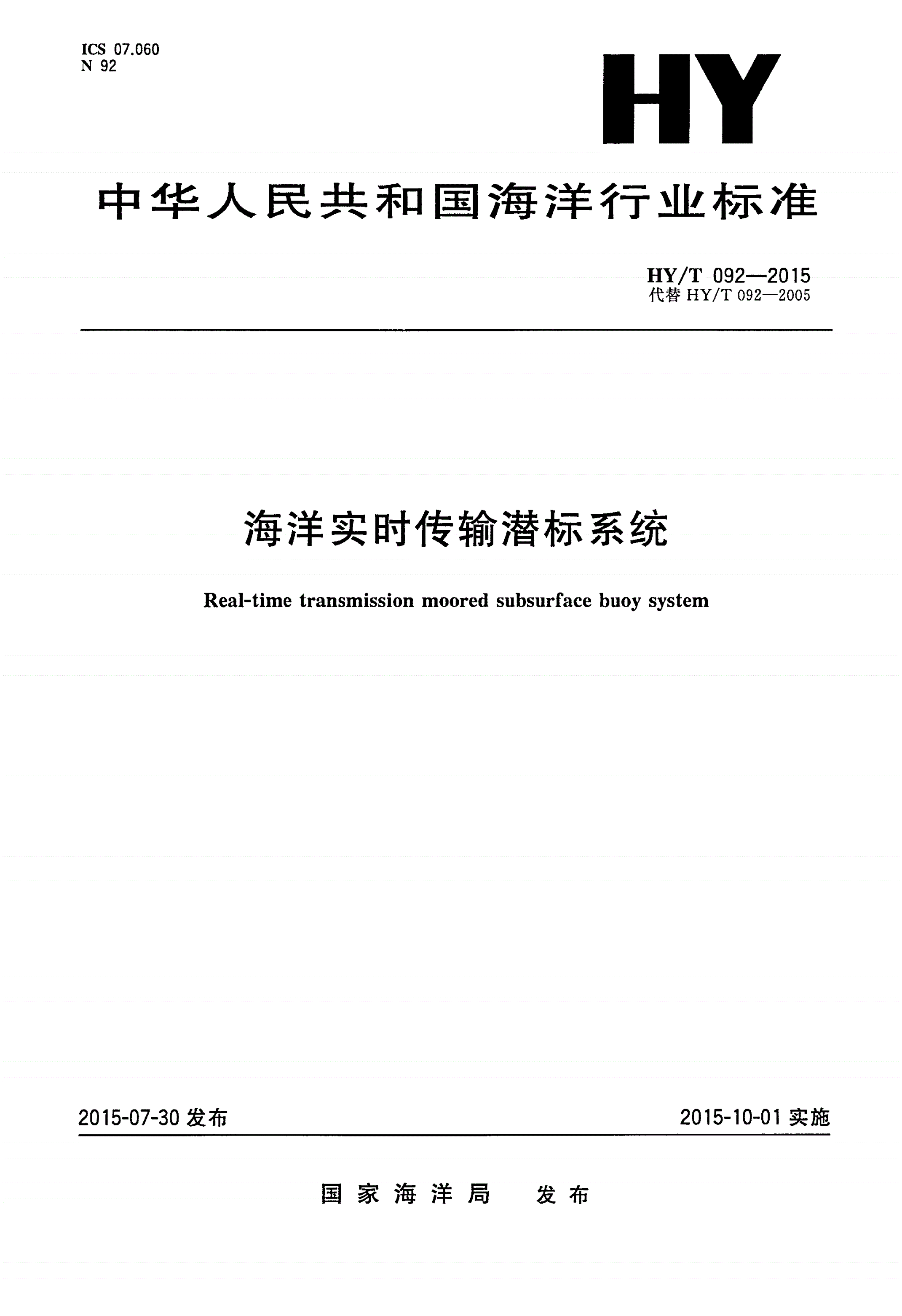

HY/T 092-2015 海洋实时传输潜标系统

ICS07.060

N92

中华人民共和国海洋行业标准

/—

HYT0922015

代替/—

HYT0922005

海洋实时传输潜标系统

Real-timetransmissionmooredsubsurfacebuosstem

yy

ㅤㅤㅤㅤ

2015-07-30发布2015-10-01实施

国家海洋局发布

/—

HYT0922015

海洋实时传输潜标系统

1范围

、、、、、、

本标准规定了海洋实时传输潜标系统的产品组成技术要求试验方法检验规则标志包装运

、,、。

输贮存以及布放回收的试验要求

、、。

本标准适用于海洋实时传输潜标系统的设计生产出厂检验和验收

2规范性引用文件

。,

下列文件对于本标准的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/:()

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GBT2828.11AQL

/变形铝及铝合金化学成分

GBT3190

/泡沫塑料及橡胶表观密度的测定

GBT6343

/一般货物运输包装通用技术条件

GBT9174

/—()

GBT127632007所有部分海洋调查规范

/海洋水文仪器通用技术条件ㅤㅤㅤㅤ

GBT13972

/—电线电缆用黑色聚乙烯塑料

GBT150652009

GJB145A防护包装规范

()

GJB210所有部分特种工业用皮革

GJB2451601密封腻子

GJB2461601密封腻子带

GJB2475401密封材料

GJB294铝及铝合金熔焊技术条件

GJB1182防护包装和装箱等级

GJB2374锂电池安全要求

、、

GJB5037航空橡胶板绳管及型材规范

/—军用电池系列型谱锂电池

GJBZ53.21994

/、

CBT765电器仪表和武备涂料涂覆技术条件

/—金属镀层和化学覆盖层厚度系列及质量要求

CBT37641996

/海船牺牲阳极阴极保护设计和安装

CBT3855

—海洋潜标系统通用规范

HJB2782003

/海洋仪器术语

HYT008

/海洋仪器分类及型号命名办法

HYT042

3术语和定义

/确立的以及下列术语和定义适用于本文件。

HYT008

1

/—

HYT0922015

3.1

海洋实时传输潜标系统real-timetransmissionmooredsubsurfacebuosstem

yy

、、,

通过锚泊于海面以下的主浮体海洋观测仪器设备锚泊系统以及浮于水面的通信浮体和岸站等

()、、、,。

可实定时长期定点连续监测海洋环境要素的监测平台系统简称实时传输潜标

3.2

主浮体mainbuo

y

、、,。

装载测量仪器通信浮标综合控制中心和电源在规定水域完成规定功能的流线型耐压浮体

3.3

通信浮标communicationbuo

y

、,,

装载有卫星通信终端控制模块和电源等通过通信缆与主浮体进行联系能够完成潜标观测数据

。。

远程通信传输的浮体通信浮标有系留通信和定时通信两种类型

:。,

注海洋实时传输潜标系统的主浮体可配一个或多个通信浮标系留通信浮标从主浮体上释放后通过系留通信

,,。

缆与主浮体连接在一起在设定时间先传送已经获取的历史数据再实时传送不断获取的实时观测数据定时

,,。

通信浮标从主浮体上释放后自由漂浮于水面在规定时间内完成获取的历史数据传输

3.4

当前通信浮标currentcommunicationbuo

y

,。

浮出水面正在担负监测信息通信任务的通信浮标

3.5

备用通信浮标sarecommunicationbuo

py

处于水下主浮体内尚未被释放的通信浮标。

3.6

系留通信缆moorincommunicationcablecomonent

gp

ㅤㅤㅤㅤ

()、、、,,

由电光缆承力件缓冲件密封接头等组成具有一定承载能力可以保证在较长一段时间内将

,。

潜标观测数据或信息传送到通信浮标电缆破断后海水不会进入主浮体内的通信缆组件

3.7

释放装置releasindevice

g

用于固定和释放通信浮标的执行装置。

3.8

安全报警装置safetalarmdevice

y

,,

在潜标系统遭遇意外断索主浮体出水后持续向岸站报告自身定位信息能根据需要传送潜标观测

特征数据的装置。

3.9

综合控制中心comprehensivecontrolcenter

、、,

设置在主浮体内的具有数据采集监测信息处理传输及自容存储功能能对通信浮标进行检测与

释放的控制系统。

3.10

岸站shorestation

、,

由卫星通信装置计算机及数据处理软件等组成设置在陆地或水面船只上的通信数据接收或可实

施对潜标遥控的装置。

4型号与组成

4.1型号

产品的型号应符合/的有关规定。

HYT042

2

/—

HYT0922015

4.2组成

、、、、、

海洋实时传输潜标系统主要由主浮体通信浮标安全报警装置系留通信缆释放装置锚泊系留

、、。

系统测量仪器岸站及配套设备等部分组成

5要求

5.1外观

/,,、

5.1.1外观防护要求按GBT13972执行系统应无损伤或变形表面的电镀层涂覆层无缺漏和明显

划痕。

、、,

5.1.2主浮体通信浮标及释放装置应进行防腐蚀防寄生表面涂覆处理涂覆的表面质量应符合

/,、/。

CBT765的要求主浮体测量仪器及回收装置按CBT3855的要求进行牺牲阳极保护

,(),。

5.1.3通信浮标表面为蓝色主浮体表面橘黄红色并进行标识

金属镀层和化学覆盖层的外观质量和厚度应符合/—第章及本标准的

5.1.4CBT3764199675.2.1

要求。

5.2材料

。

5.2.1主浮体耐压密封舱室的材料宜使用5A06防锈铝合金或6061-T6变形铝合金铝合金的化学成

/,,

分应符合GBT3190的规定焊接接头应采用惰性气体保护焊外表面对接焊缝应按中的级接

GJB294Ⅱ

。、,

头的规定执行在满足5.3.1.25.3.1.3气密性和耐压强度的前提下在对接环焊缝及对接纵焊缝100mm

,、。

长度内允许存在数量不多于个单个尺寸不大于的气孔夹杂接触海水的铝合金表面应

123.5mm

ㅤㅤㅤㅤ

,。

进行化学氧化保护及封孔处理氧化膜厚度25m~40m

μμ

5.2.2通信浮标和安全报警装置壳体应采用满足电磁波透波性能要求的复合材料。

,,

5.2.3与海水直接接触的不同种类金属彼此接触时应优先选用在电化学序列中小电位差的金属对

,()或采用牺牲阳极保护。

于不同种类的金属应采取绝缘隔离措施绝缘电阻应大于10MΩ

5.2.4橡胶制品应优先选用GJB5037中规定的品种。

、、、()。

5.2.5密封材料应满足GJB245GJB246GJB247GJB210所有部分规定的要求

,、,,,

5.2.6采用的固体浮力材料应色泽一致无气孔裂纹及树脂堆积模压成型后性能稳定可加工成品

3

(),()/,。

吸水率不大于1%以质量计密度0.35~0.48cm耐压强度满足5.3.1.4耐压强度要求固体浮

g

,。

力材料应经表面处理提高材料防污能力及其他表面性能

、

5.3组部件性能

5.3.1主浮体

5.3.1.1主浮体剩余浮力不小于2kN。

5.3.1.2主浮体上的密封容器在0.1MPa的内气压或耐压试验值的外压下应保证密封。

,。

用不低于设计布放水深静压值的倍进行密封容器耐压强度试验应无破坏现象

5.3.1.31.5

,

5.3.1.4用不低于设计布放水深静压值的2.0倍进行浮力材料耐压强度试验材料吸水率和密度应满

足5.2.6要求。

:,,

5.3.1.5渗漏试验总装完好的主浮体整体加压到耐压强度值的40%~50%保压72h密封容器应无

,。

渗漏浮力材料吸水率和密度应满足5.2.6要求

5.3.2通信浮标和安全报警装置

,。

5.3.2.1定时通信浮标剩余浮力不小于0.3kN系留通信浮标剩余浮力不小于1.3kN

3

/—

HYT0922015

在的内气压下应保证气密。

5.3.2.20.1MPa

5.3.2.3耐压强度要求同5.3.1.3。

总装完好的通信浮标和安全报警装置加压到耐压强度值的,,。

5.3.2.440%~50%保压72h应无渗漏

安全报警装置水下服役期年。

5.3.2.51

,,。

5.3.2.6安全报警装置能自动感知水深变化当工作水深小于设定值时按照设定时刻传送定位信息

,。

5.3.2.7在系留通信浮标工作期间可通过岸站遥控设定通信浮标或综合控制中心的工作参数

5.3.3系留通信缆

3

电缆外径为(),/()。

5.3.3.14.0mm~6.0mm标称值密度不大于1.0cm标称值

ϕϕg

5.3.3.2电缆及承力件抗拉强度应不小于2.5kN。

5.3.3.3盘绕后的系留通信缆在水中展开力应不大于50N。

,,。

5.3.3.4缓冲件长度不小于300mm破断力不小于150N破断力延伸率不小于200%

、、,、

5.3.3.5耐压强度试验渗漏试验要求同5.3.1.35.3.1.4系留通信缆在试验时应能保证径向水密轴向

,。

水密并正常通信

:,。

5.3.3.6绝缘性能检测电压100V~250V线间绝缘电阻不小于200MΩ

,,。

系留通信缆水下服役期年电缆被切割或被破坏后密封接头应保证可靠密封

5.3.3.71

5.3.4释放装置

,。

5.3.4.1接通电源释放装置应能顺利释放通信缆承力件和通信浮标

,,。

5.3.4.2加压到5.3.1.3要求耐压强度值保压72h密封容器应无渗漏

5.3.5电池组ㅤㅤㅤㅤ

/—,。

5.3.5.1应优先按GJBZ53.21994规定选用锂电池系列其安全性应满足GJB2374要求

,
