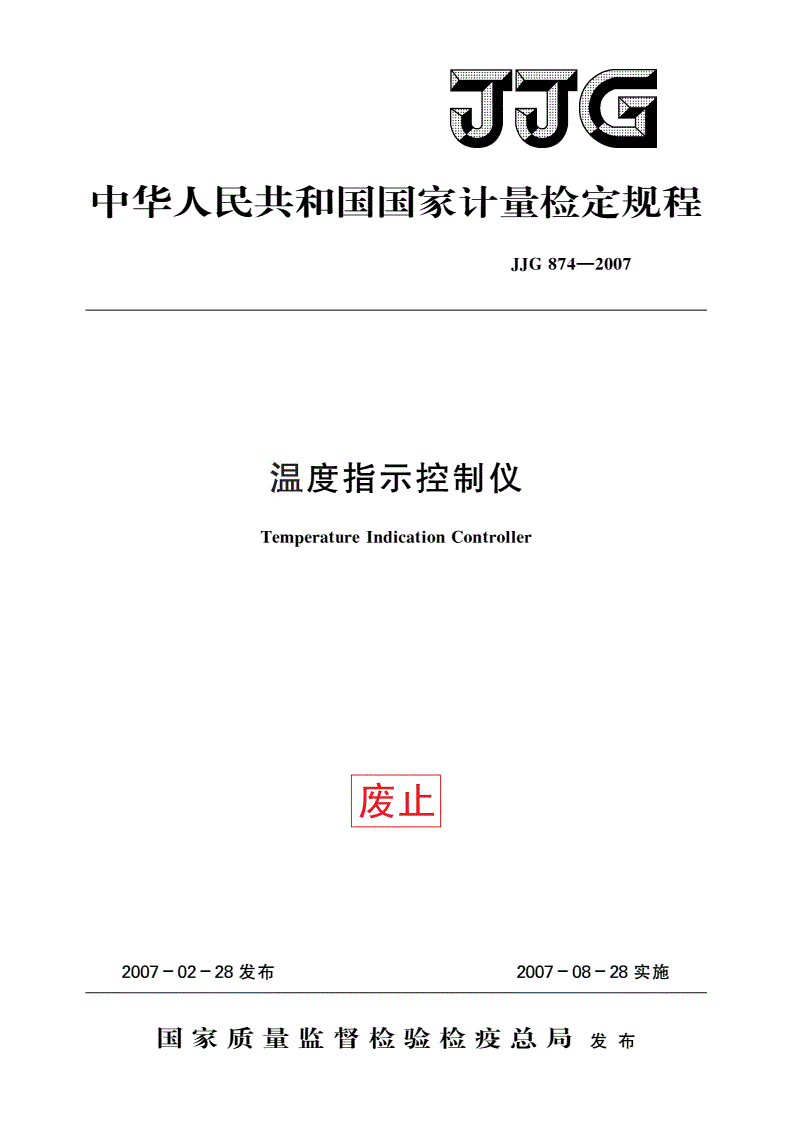

JJG 874-2007 温度指示控制仪

中华人民共和国国家计量检定规程

JJG874—2007

温度指示控制仪

TemperatureIndicationController

����

2007-02-28发布2007-08-28实施

国家质量监督检验检疫总局发布

JJG874—2007

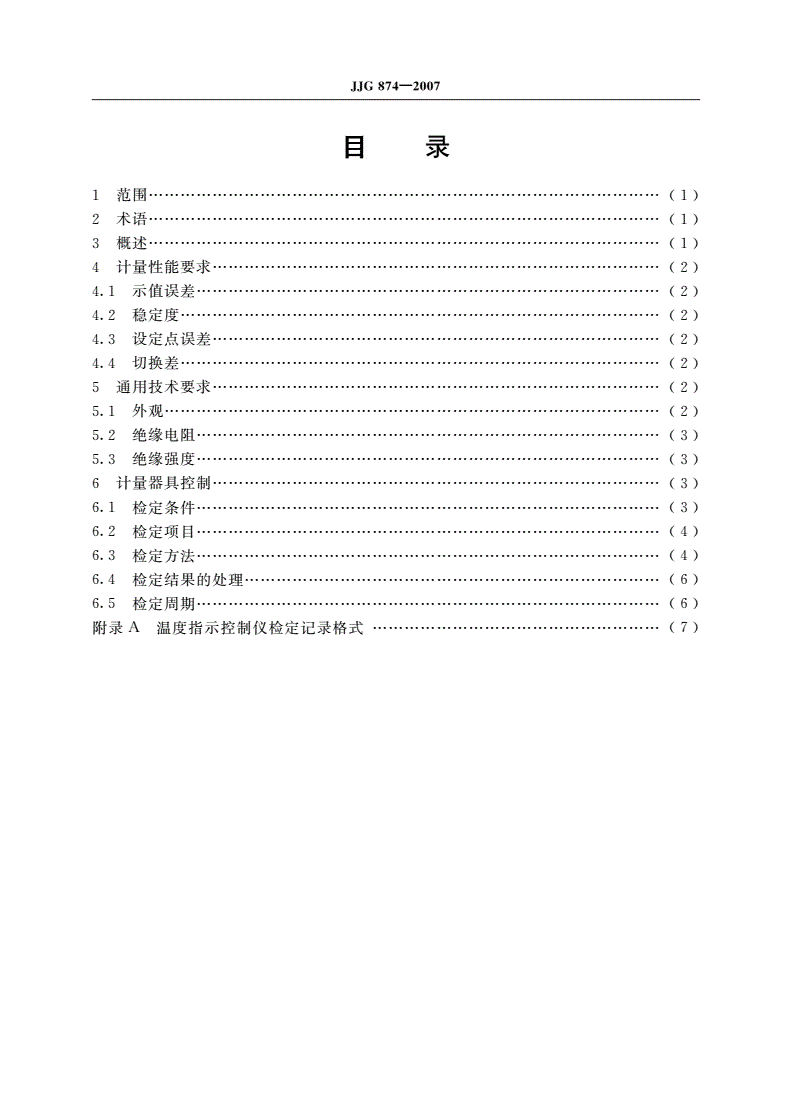

目录

范围……………………

1(1)

术语……………………

2(1)

概述……………………

3(1)

计量性能要求…………

4(2)

示值误差……………

4.1(2)

稳定度………………

4.2(2)

设定点误差…………

4.3(2)

切换差………………

4.4(2)

通用技术要求…………

5(2)

外观…………………

5.1(2)

绝缘电阻……………

5.2(3)

绝缘强度……………

5.3(3)

计量器具控制…………

6(3)

检定条件……………

6.1(3)

检定项目……………

6.2(4)

检定方法……………

6.3(4)

检定结果的处理……………………

6.4(6)

检定周期……………

6.5(6)

附录温度指示控制仪检定记录格式………………

A(7)

JJG874—2007

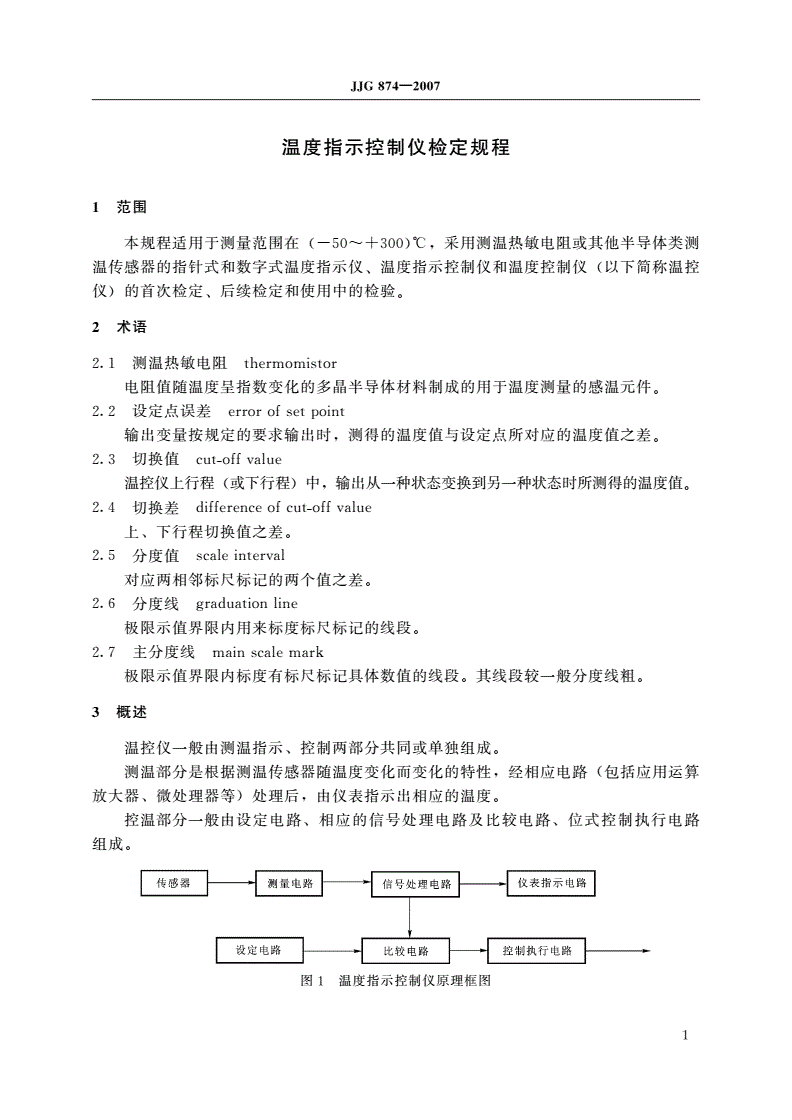

温度指示控制仪检定规程

1范围

本规程适用于测量范围在采用测温热敏电阻或其他半导体类测

(-50~+300)℃,

温传感器的指针式和数字式温度指示仪温度指示控制仪和温度控制仪以下简称温控

、(

仪的首次检定后续检定和使用中的检验

)、。

2术语

测温热敏电阻

2.1thermomistor

电阻值随温度呈指数变化的多晶半导体材料制成的用于温度测量的感温元件

。

设定点误差

2.2errorofsetpoint

输出变量按规定的要求输出时测得的温度值与设定点所对应的温度值之差

,。

切换值

2.3cut-offvalue

温控仪上行程或下行程中输出从一种状态变换到另一种状态时所测得的温度值

(),。

切换差

2.4differenceofcut-offvalue

上下行程切换值之差

、。

分度值

2.5scaleinterval

对应两相邻标尺标记的两个值之差

。

分度线

2.6graduationline

极限示值界限内用来标度标尺标记的线段

。

主分度线

2.7mainscalemark

极限示值界限内标度有标尺标记具体数值的线段其线段较一般分度线粗

。。

3概述

温控仪一般由测温指示控制两部分共同或单独组成

、。

测温部分是根据测温传感器随温度变化而变化的特性经相应电路包括应用运算

,(

放大器微处理器等处理后由仪表指示出相应的温度

、),。

控温部分一般由设定电路相应的信号处理电路及比较电路位式控制执行电路

、、

组成

。

图温度指示控制仪原理框图

1

1

JJG874—2007

4计量性能要求

示值误差

4.1

用允许的温度误差值表示方式

4.1.1:

y=±N

(1)

式中N允许的温度误差值

:———,℃。

指针式温控仪示值误差按表的规定

4.1.1.11。

表1指针式温控仪示值误差

测量范围

/℃10~5010~100-50~+5050~200100~30020~20020~300

示值允许误差

/℃±1±2±3±5±5±8±10

数字式温控仪示值误差应按表的规定

4.1.1.22。

表2数字式温控仪示值误差及切换差

测量范围

/℃-50~+500~500~99.90~1000~2000~300

示值允许误差

/℃±2±0.7±1.0±3±5±10

切换差

/℃0.30.20.20.30.50.5

凡表格中未列出测量范围温控仪的示值允许误差和切换差以生产厂说明书给出指标

为准

。

稳定度

4.2

数字式温控仪显示值的波动不允许作间隔计数顺序的跳动

。

设定点误差

4.3

温控仪设定点误差应不超过示值允许误差

。

切换差

4.4

指针式温控仪的切换差在上限温度时应不大于示值允许误差绝对值的

≤100℃,

在上限温度大于时应不大于示值允许误差绝对值的

1/2。100℃,1/4。

数字式温控仪的切换差按表规定执行切换差可调的温控仪应满足切换差调整

2。,

范围的要求

。

5通用技术要求

外观
