JJF 2099-2024 光学接触角测量仪校准规范

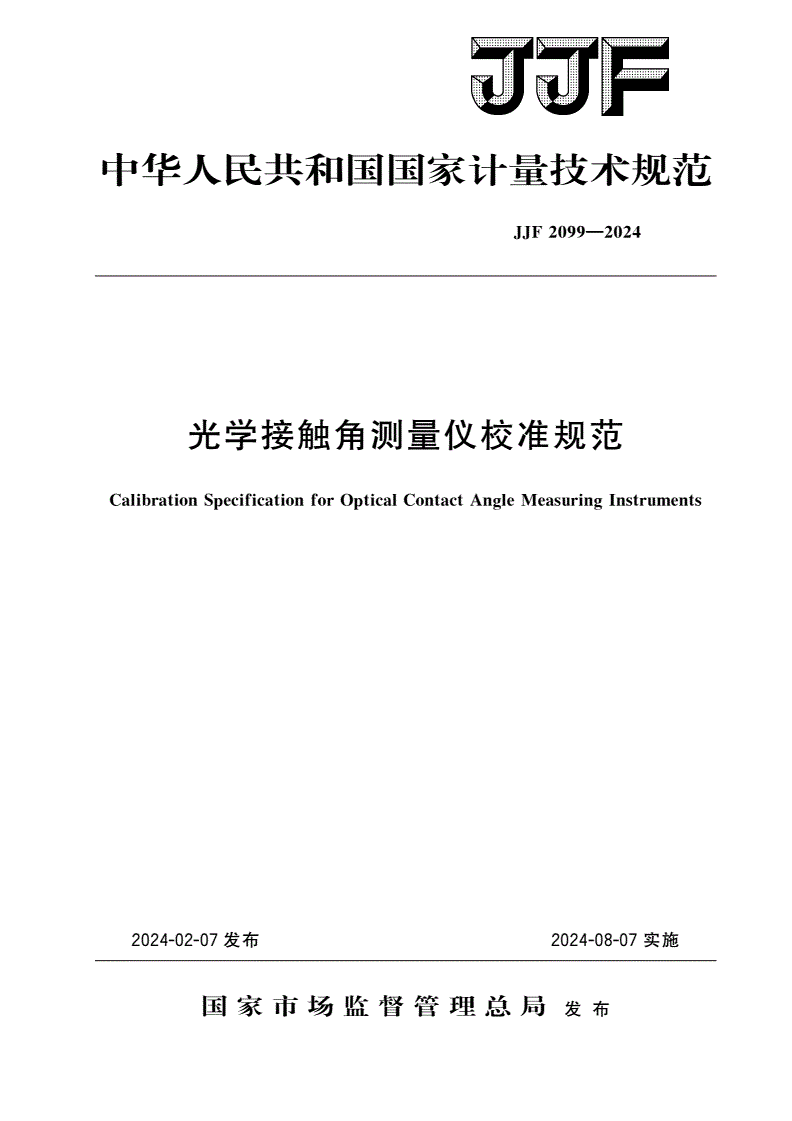

中华人民共和国国家计量技术规范

JJF2099—2024

光学接触角测量仪校准规范

CalibrationSpecificationforOpticalContactAngleMeasuringInstruments

2024-02-07发布2024-08-07实施

国家市场监督管理总局发布

JJF2099—2024

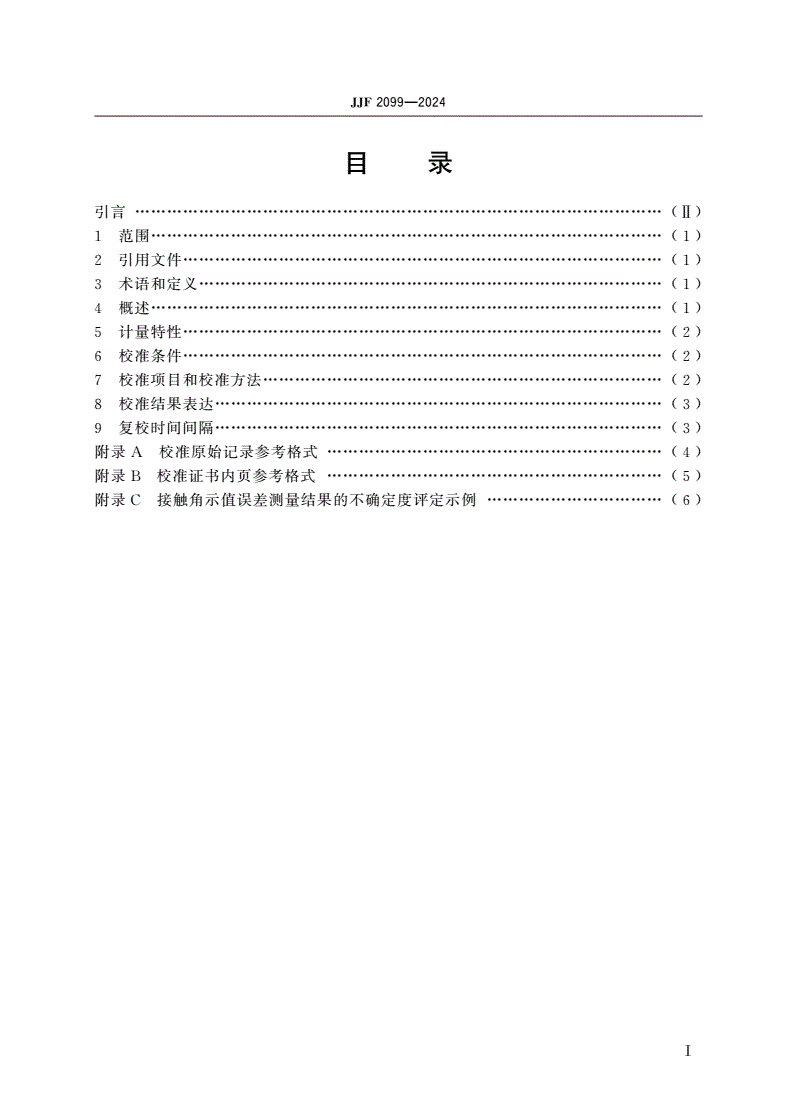

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和定义

3……………(1)

概述

4……………………(1)

计量特性

5………………(2)

校准条件

6………………(2)

校准项目和校准方法

7…………………(2)

校准结果表达

8…………(3)

复校时间间隔

9…………(3)

附录校准原始记录参考格式

A………(4)

附录校准证书内页参考格式

B………(5)

附录接触角示值误差测量结果的不确定度评定示例

C……………(6)

Ⅰ

JJF2099—2024

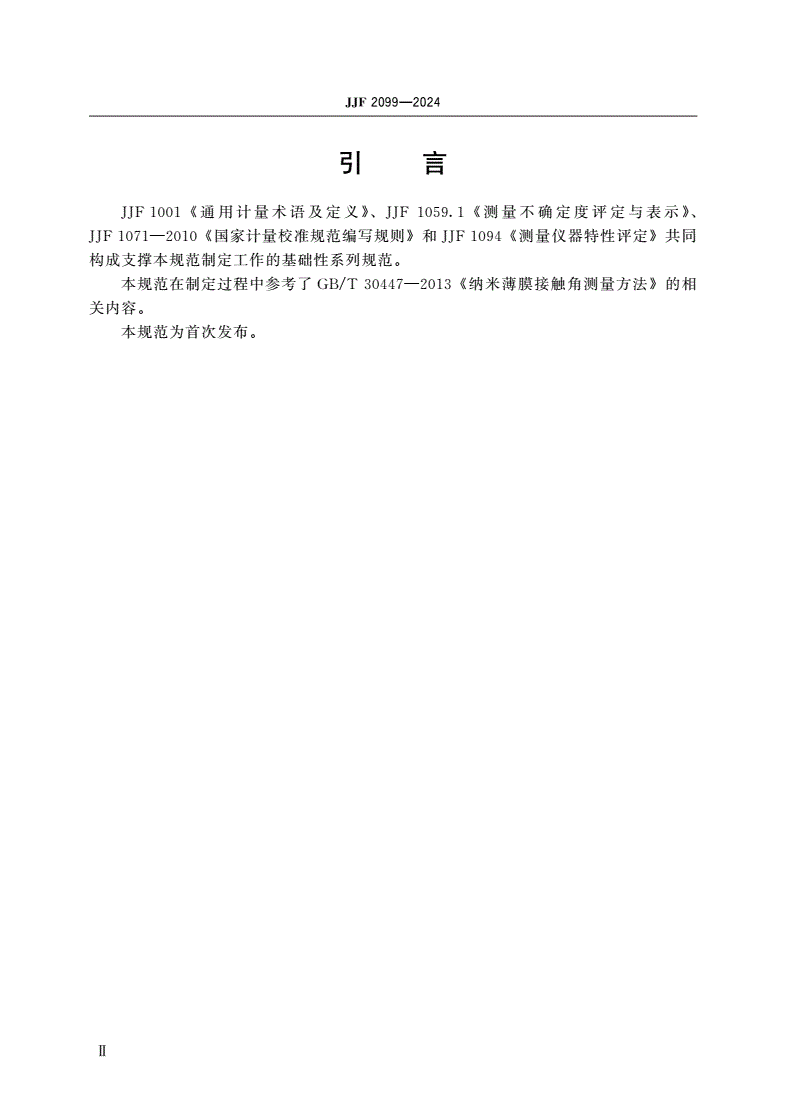

引言

通用计量术语及定义测量不确定度评定与表示

JJF1001《》、JJF1059.1《》、

国家计量校准规范编写规则和测量仪器特性评定共同

JJF1071—2010《》JJF1094《》

构成支撑本规范制定工作的基础性系列规范

。

本规范在制定过程中参考了纳米薄膜接触角测量方法的相

GB/T30447—2013《》

关内容

。

本规范为首次发布

。

Ⅱ

JJF2099—2024

光学接触角测量仪校准规范

1范围

本规范适用于光学接触角测量仪的校准

。

2引用文件

本规范引用下列文件

:

测量不确定度评定与表示

JJF1059.1

国家计量校准规范编写规则

JJF1071—2010

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语和定义

和界定的及下列术语和定义适用于本规范

JJF1001、JJF1059.1JJF1094。

接触角

3.1contactangle

气液固三相交界处的气液界面的切线与固液交界线之间的夹角θ见图

、、-(1)。

注:接触角分为静态接触角和动态接触角,本规范中接触角均指静态接触角。

θθ

a)<90°b)>90°

图接触角示意图

1

座滴

3.2sessiledrop

位于固体表面上表面的液滴

。

4概述

光学接触角测量仪也称光学成像式或影像式接触角测量仪是测量液体对固体材

,,

料接触角的仪器主要用于表征液体对固体材料表面的润湿性能其工作原理为将液滴

,,

滴于样品表面形成座滴通过光学成像获取座滴的图像利用计算机软件通过数学

,,,,

模型如圆椭圆杨拉普拉斯方程等拟合出座滴图像的轮廓并得到接触角

(、、-)。

光学接触角测量仪以下简称接触角仪主要由光源液滴进样单元样品

(“”)、、

台图像采集单元图像分析单元等部分组成图为接触角仪结构示意图光源可以

、、,2。

是白炽灯或者光纤类型的灯其产生的热量不能影响试样或液滴图像采集单元通常是

,。

1

JJF2099—2024

显微镜或者照相机图像分析单元由计算机分析软件组成

。、
