DB37/T 684-2007 家庭智能配线箱通用技术条件

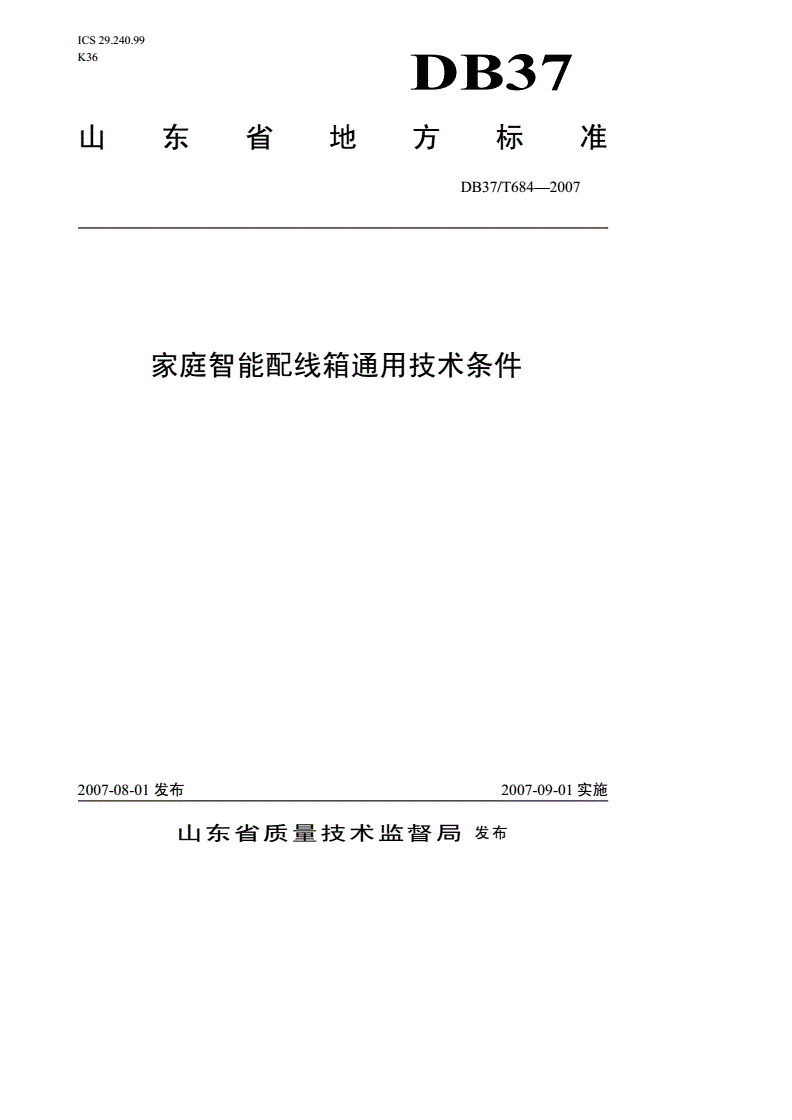

ICS29.240.99

K36DB37

山东省地方标准

DB37/T684—2007

家庭智能配线箱通用技术条件

2007-08-01发布2007-09-01实施

山东省质量技术监督局发布

DB37/T684—2007

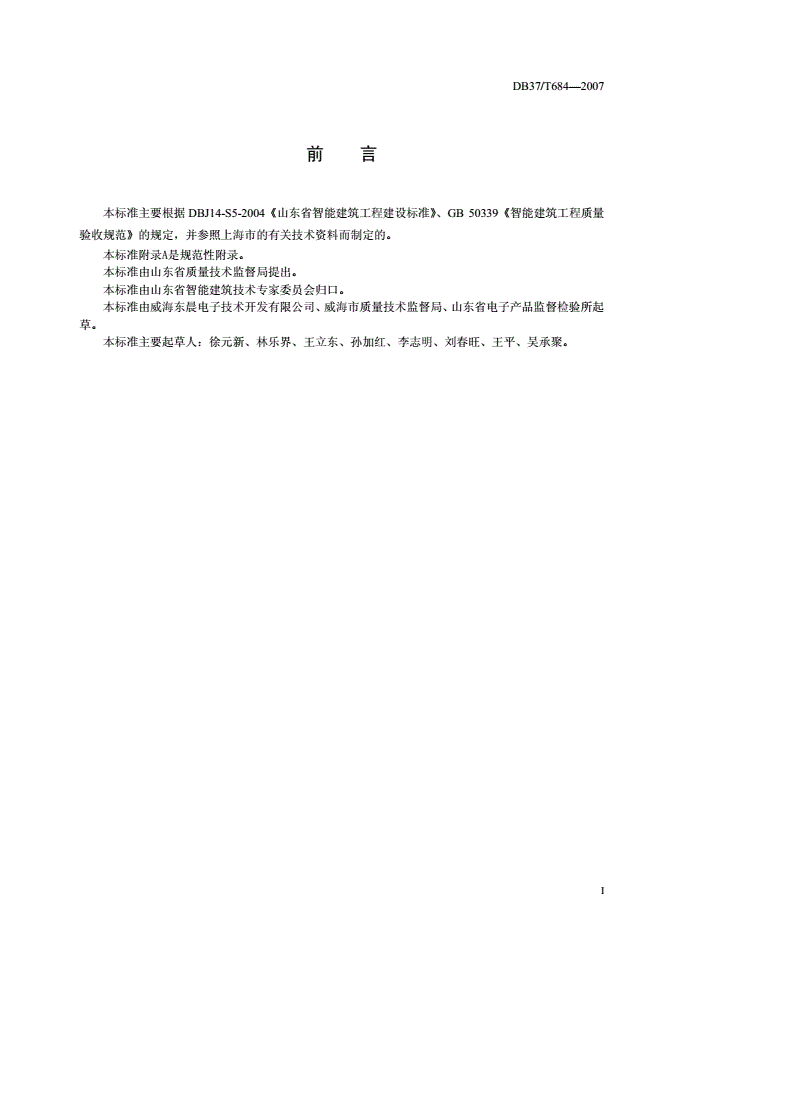

前言

本标准主要根据DBJ14-S5-2004《山东省智能建筑工程建设标准》、GB50339《智能建筑工程质量

验收规范》的规定，并参照上海市的有关技术资料而制定的。

本标准附录A是规范性附录。

本标准由山东省质量技术监督局提出。

本标准由山东省智能建筑技术专家委员会归口。

本标准由威海东晨电子技术开发有限公司、威海市质量技术监督局、山东省电子产品监督检验所起

草。

本标准主要起草人：徐元新、林乐界、王立东、孙加红、李志明、刘春旺、王平、吴承聚。

I

DB37/T684—2007

家庭智能配线箱通用技术条件

1范围

本标准规定了家庭智能配线箱的型式与结构、分类和标记、要求、试验方法、检验规则、标志、包

装、运输、贮存和安装。

本标准适用于住宅中各类弱电信息系统布线在户外与户内汇集、分配和交接的，并满足于语音、数

据、视频、家庭自动化控制信号及安防系统中各类信息接入终端的端接或转接、分配和控制需要的家庭

智能配线箱(以下简称配线箱)。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191包装储运图示标志

GB/T2423.1-2001电工电子产品环境试验第2部分:试验方法试验A:低温

GB/T2423.2-2001电工电子产品环境试验第2部分:试验方法试验B:高温

GB/T2423.3电工电子产品基本环境试验规程Ca：恒定湿热试验方法

GB/T2423.10电子电工产品环境试验第2部分：试验方法试验Fc和导则：振动(正弦)

GB/T5095.2电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触

电阻测试，绝缘试验和电压应力试验

GY/T137有线电视系统用分支器和分配器(5～1000MHz)入网技术条件和测量方法

YD/T926.3-2001大楼通信综合布线系统第3部分：综合布线用连接硬件技术要求

3型式与结构

配线箱结构由箱体（底盒、防尘盖）、安装架、模块三部分组成。

3.1底盒

3.1.1底盒材料须采用厚度不小于1.5mm的冷轧钢板，不得使用注塑材料。从盒侧进线孔引出PVC或镀

锌钢管进入各房间信息点处。

3.1.2底盒结构见图1。

2

DB37/T684—2007

图1底盒结构

3.2防尘盖

防尘盖应采用掀开式或推拉式。掀开式防尘盖的开启角度不得小于105度；如采用推拉式，应露出

整个模块连接面，材料可采用金属或注塑材料。金属材料应进行防腐蚀处理，外表涂漆或镀锌。注塑材

料耐火极限不小于2个小时。盖板与箱体连接处，箱体上应有固定螺母，便于安装。

3.3安装架

安装架分为固定安装架和活动安装架。固定安装架与箱体之间预留有配合间隙，配合间隙不小于

5mm，安装架的材料不限，金属材料应进行防腐蚀处理。活动安装架安装于壁柜或其它预留空间。模块

和安装架连接应易于拆卸、安装牢固。

3.4模块

3.4.1分类：模块从功能上分为配线类模块和功能类模块，配线类模块主要是连接各类线缆，提供各

类信息的物理链路；功能类模块主要满足各类智能家居的不同功能应用。

3.4.2形状：模块应采用全封闭型，接线柱、接线端子、散热装置可以外置。箱体空位应用盲板封闭。

3.4.3标识：模块应有清晰的中文标识，标明模块名称及各端口名称/功能/用途。标识应为永久性的，

保证不脱落、不褪色。

3.4.4接线：除永久型接线可以采取接线端子背面连接外，其它应采用前面连接。通用接口指示灯应

在前面。

3.4.5数量：每个配线箱内的模块数量应不少于8个。

3.4.6供电：可配备专用电源模块，提供其他用电模块所用电源。供电模块应标注输出电压。

4分类和标记

3

DB37/T684—2007

4.1分类

配线箱根据模块配置可分为基本配置、增强配置和综合型配置三种。

4.1.1配线箱基本配置见表1

表1

序号端口名称外线端口数插座

1数据端口一条一进一出五类、六类

2语音端口两条二进
