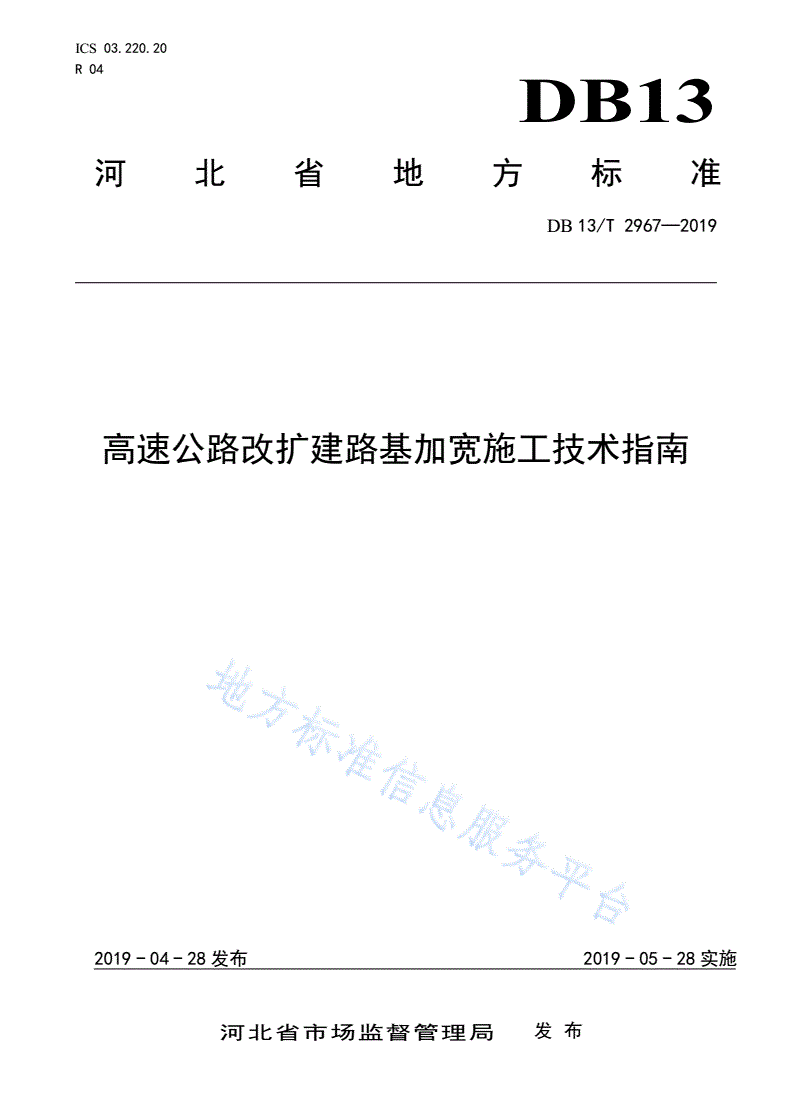

DB13/T 2967-2019 高速公路改扩建路基加宽施工技术指南

ICS03.220.20

R04

DB13

河北省地方标准

DB13/T2967—2019

高速公路改扩建路基加宽施工技术指南

2019-04-28发布2019-05-28实施

河北省市场监督管理局发布

DB13/T2967—2019

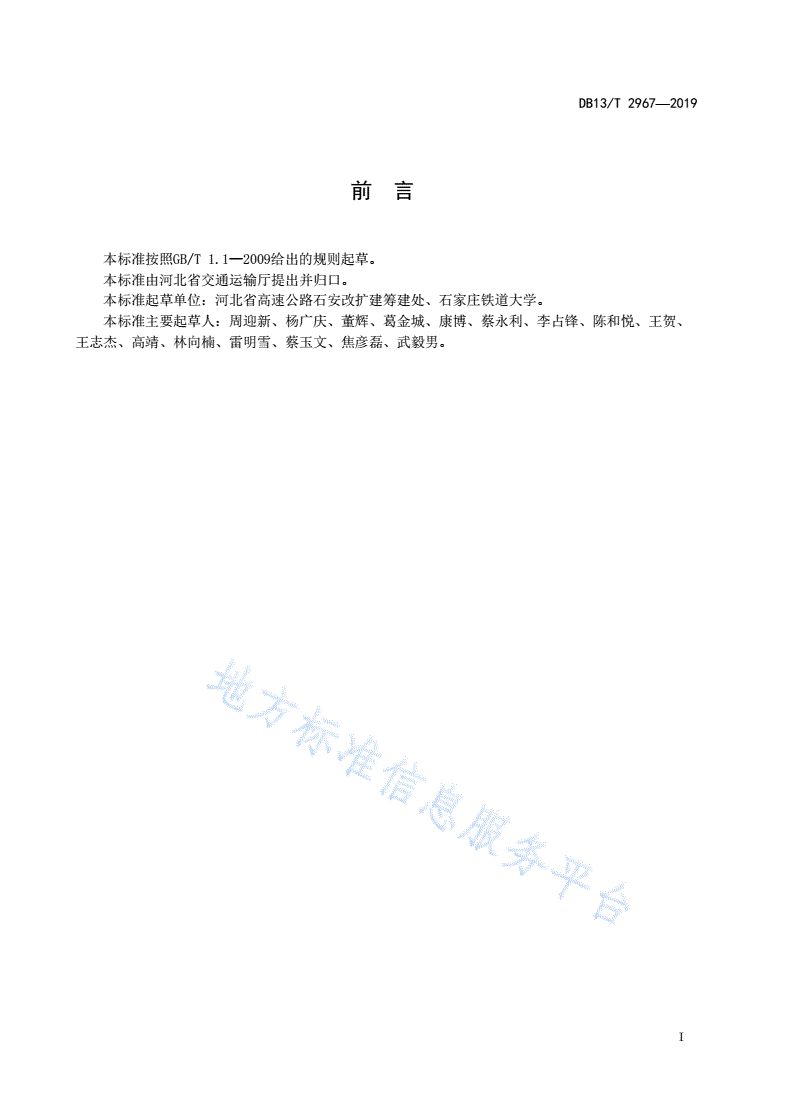

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河北省交通运输厅提出并归口。

本标准起草单位：河北省高速公路石安改扩建筹建处、石家庄铁道大学。

本标准主要起草人：周迎新、杨广庆、董辉、葛金城、康博、蔡永利、李占锋、陈和悦、王贺、

王志杰、高靖、林向楠、雷明雪、蔡玉文、焦彦磊、武毅男。

I

DB13/T2967—2019

高速公路改扩建路基加宽施工技术指南

1范围

本指南规定了高速公路改扩建路基加宽施工技术的术语和定义、一般规定、施工准备、施工技术、

施工注意事项、质量标准和检查验收等。

本指南适用于高速公路改扩建路基加宽工程的施工，其他等级公路改扩建可参照执行。

2规范性引用文件

下列文件对于本指南的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGC10公路勘测规范

JTGD30公路路基设计规范

JTGE40公路土工试验规程

JTGF10公路路基施工技术规范

JTGF80公路工程质量检验评定标准

JTGF90公路工程施工安全技术规范

JTG/TD31-02公路软土地基路堤设计与施工技术细则

JTG/TD32公路土工合成材料应用技术规范

JTG/TL11高速公路改扩建设计细则

3术语和定义

下列术语和定义适用于本文件。

3.1

改扩建reconstructionandextension

在既有高速公路的基础上，通过加宽并对既有高速公路实施改造，以提高服务水平、通行能力及

安全性的工程建设行为。

3.2

搭接区域overlappingarea

既有路基与加宽路基衔接部位。

3.3

补强strengthening

对既有路基回填边沟部位及新老路基搭接区域，在常规填土碾压完成后，采用重型压路机或强力

夯实机进行再次夯实。

1

DB13/T2967—2019

4一般规定

4.1路基加宽施工开工前，应在全面理解设计要求和设计交底的基础上，进行现场调查和核对，并应

编制实施性施工组织设计。

4.2路基施工应做好施工期临时排水总体规划和建设，临时排水设施应与永久性排水设施综合考虑，

并与工程影响范围内的自然排水系统相协调。施工前应截断流向加宽作业区的水源，开挖临时排水沟，

保证施工期间排水通畅。

4.3加宽路基填料应符合JTGF10的规定，宜选用与既有路基相同的填料，或者选用水稳性较好的砂

砾、碎石等填料。

4.4边通车边进行路基加宽施工时，应有交通管制和安全防护措施。应考虑施工及运营安全、区域交

通影响等因素，结合工程技术方案进行交通组织设计。

5施工准备

5.1测量

控制测量、导线复测、水准点复测与加密、路基放样应符合JTGC10的规定。

5.2试验

5.2.1路基加宽施工前，应按照有关规定和要求建立试验室。

5.2.2应对加宽路基基底土进行相关试验，每公里至少取2个点，土质变化大时视具体情况增加取样

点数。

5.2.3应及时对来源不同、性质不同的拟作为路基填料的材料进行复查和取样试验。土的试验项目包

括：天然含水量、液限、塑限、标准击实试验、CBR试验等，必要时应做颗粒分析、比重、有机质含

量、易溶盐含量、冻胀和膨胀等试验，应符合JTGE40的规定。

5.3原地面清表

应根据设计要求深度对加宽路基原地面进行清表。加宽路基红线之内的垃圾、有机物残渣及原地

面以下厚度不低于30cm内的根系和表土全部清理干净，清表后的地基表层应满足JTGD30的要求。

5.4填前碾压

5.4.1原地面清表后，应对填前碾压段取土样进行标准击实试验，以确定土的最大干密度和最佳含水

量等指标，当地基土含水量接近最佳含水量时可以进行填前碾压。

5.4.2地基土含水量大于最佳含水量但不超过5%的段落，应采取翻拌晾晒的方式降低土的含水量，

达到压实条件后方可进行压实。

5.4.3当地基土含水量较大，经过翻拌晾晒仍然达不到碾压标准时，应按设计要求进行地
