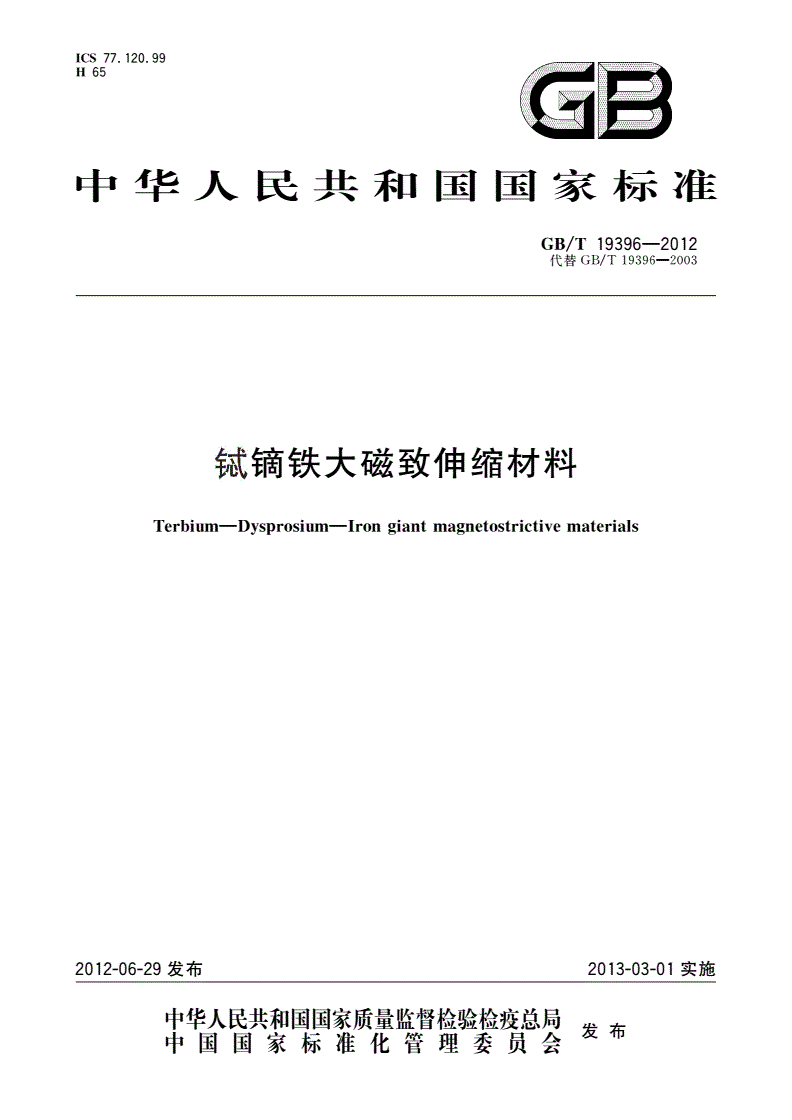

GB/T 19396-2012 铽镝铁大磁致伸缩材料

ICS77.120.99

H65

中华人民共和国国家标准

/—

GBT193962012

代替/—

GBT193962003

铽镝铁大磁致伸缩材料

——

TerbiumDsrosiumIroniantmanetostrictivematerials

ypgg

2012-06-29发布2013-03-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

/—

GBT193962012

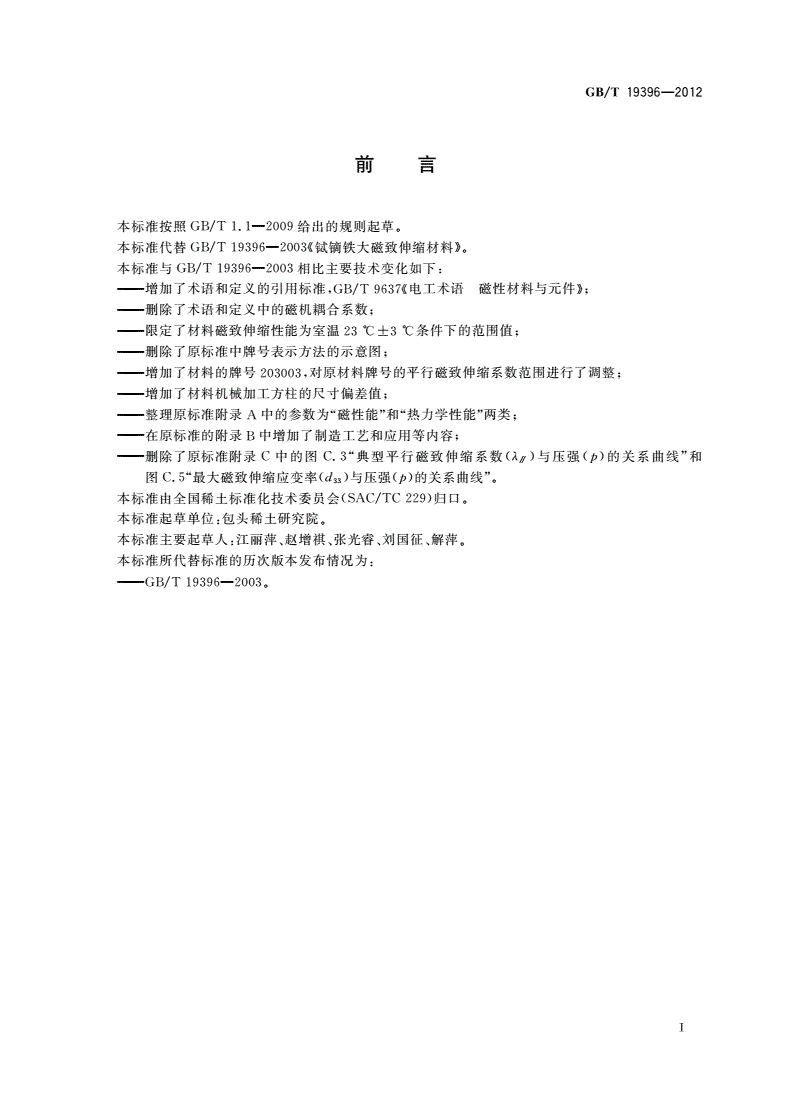

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准代替/—《铽镝铁大磁致伸缩材料》。

GBT193962003

本标准与/—相比主要技术变化如下:

GBT193962003

———增加了术语和定义的引用标准,/《电工术语磁性材料与元件》;

GBT9637

———删除了术语和定义中的磁机耦合系数;

———限定了材料磁致伸缩性能为室温23℃±3℃条件下的范围值;

———删除了原标准中牌号表示方法的示意图;

———,;

增加了材料的牌号203003对原材料牌号的平行磁致伸缩系数范围进行了调整

———增加了材料机械加工方柱的尺寸偏差值;

———“”“”;

整理原标准附录中的参数为磁性能和热力学性能两类

A

———在原标准的附录中增加了制造工艺和应用等内容;

B

———“()()”

删除了原标准附录中的图典型平行磁致伸缩系数与压强的关系曲线和

CC.3λ

∥p

“()()”。

图C.5最大磁致伸缩应变率d与压强的关系曲线

33p

(/)。

本标准由全国稀土标准化技术委员会SACTC229归口

:。

本标准起草单位包头稀土研究院

:、、、、。

本标准主要起草人江丽萍赵增祺张光睿刘国征解萍

本标准所代替标准的历次版本发布情况为:

———/—。

GBT193962003

Ⅰ

/—

GBT193962012

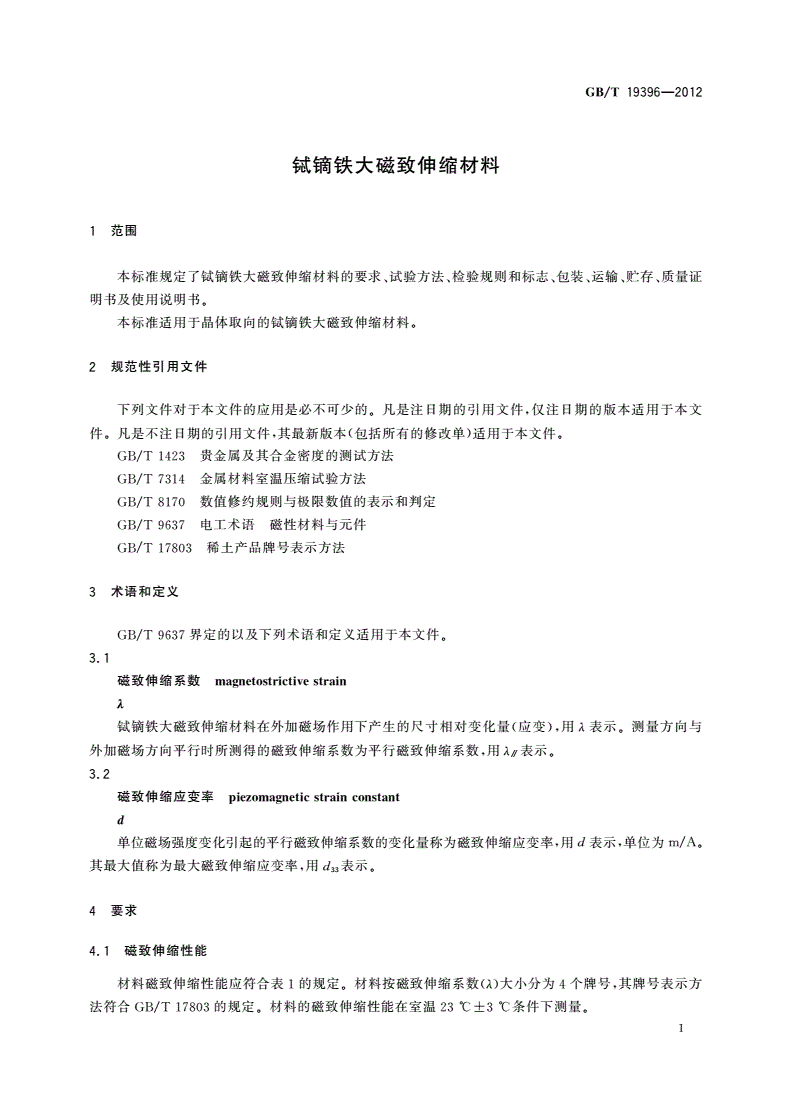

铽镝铁大磁致伸缩材料

1范围

、、、、、、

本标准规定了铽镝铁大磁致伸缩材料的要求试验方法检验规则和标志包装运输贮存质量证

明书及使用说明书。

本标准适用于晶体取向的铽镝铁大磁致伸缩材料。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/贵金属及其合金密度的测试方法

GBT1423

/金属材料室温压缩试验方法

GBT7314

/数值修约规则与极限数值的表示和判定

GBT8170

/电工术语磁性材料与元件

GBT9637

/稀土产品牌号表示方法

GBT17803

3术语和定义

/界定的以及下列术语和定义适用于本文件。

GBT9637

3.1

磁致伸缩系数manetostrictivestrain

g

λ

(),。

铽镝铁大磁致伸缩材料在外加磁场作用下产生的尺寸相对变化量应变用表示测量方向与

λ

,。

外加磁场方向平行时所测得的磁致伸缩系数为平行磁致伸缩系数用表示

λ

∥

3.2

磁致伸缩应变率iezomaneticstrainconstant

pg

d

,,/。

单位磁场强度变化引起的平行磁致伸缩系数的变化量称为磁致伸缩应变率用表示单位为

dmA

,。

其最大值称为最大磁致伸缩应变率用表示

d

33

4要求

4.1磁致伸缩性能

。(),

材料磁致伸缩性能应符合表的规定材料按磁致伸缩系数大小分为个牌号其牌号表示方

1λ4

/。。

法符合GBT17803的规定材料的磁致伸缩性能在室温23℃±3℃条件下测量

1

/—

GBT193962012

表1

-622-6

牌号(/,//)/(/)

λ×1040kAm5Nmm~10Nmmd×10mA

∥33

203000500≤λ<750≥0.0125

∥

203001750≤λ<1000≥0.025

∥

2030021000≤λ<1200≥0.04

∥

203003λ≥1200≥0.06

∥

4.2尺寸偏差
