DB3702/T 0016.2-2023 实景三维青岛建设技术规范 第2部分：三维模型数据采集与处理

ICS07.040

CCSA77

3702

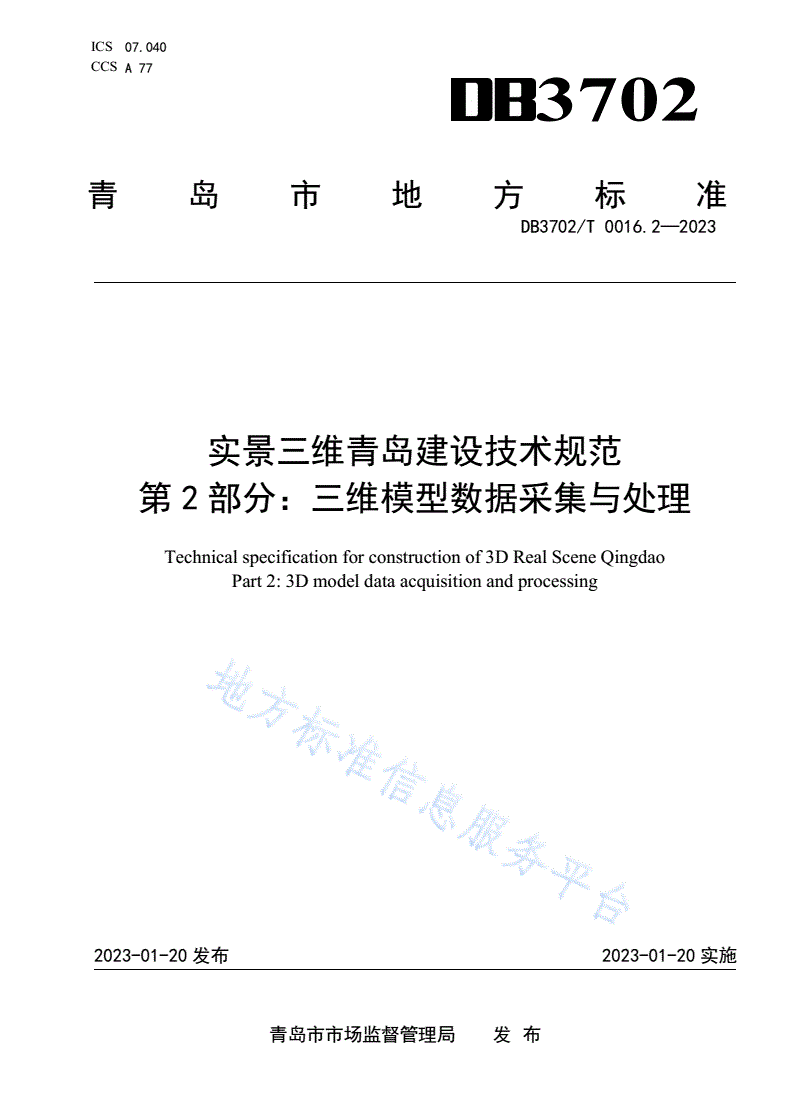

青岛市地方标准

DB3702/T0016.2—2023

实景三维青岛建设技术规范

第2部分：三维模型数据采集与处理

Technicalspecificationforconstructionof3DRealSceneQingdao

Part2:3Dmodeldataacquisitionandprocessing

2023-01-20发布2023-01-20实施

青岛市市场监督管理局  发布

DB3702/T0016.2—2023

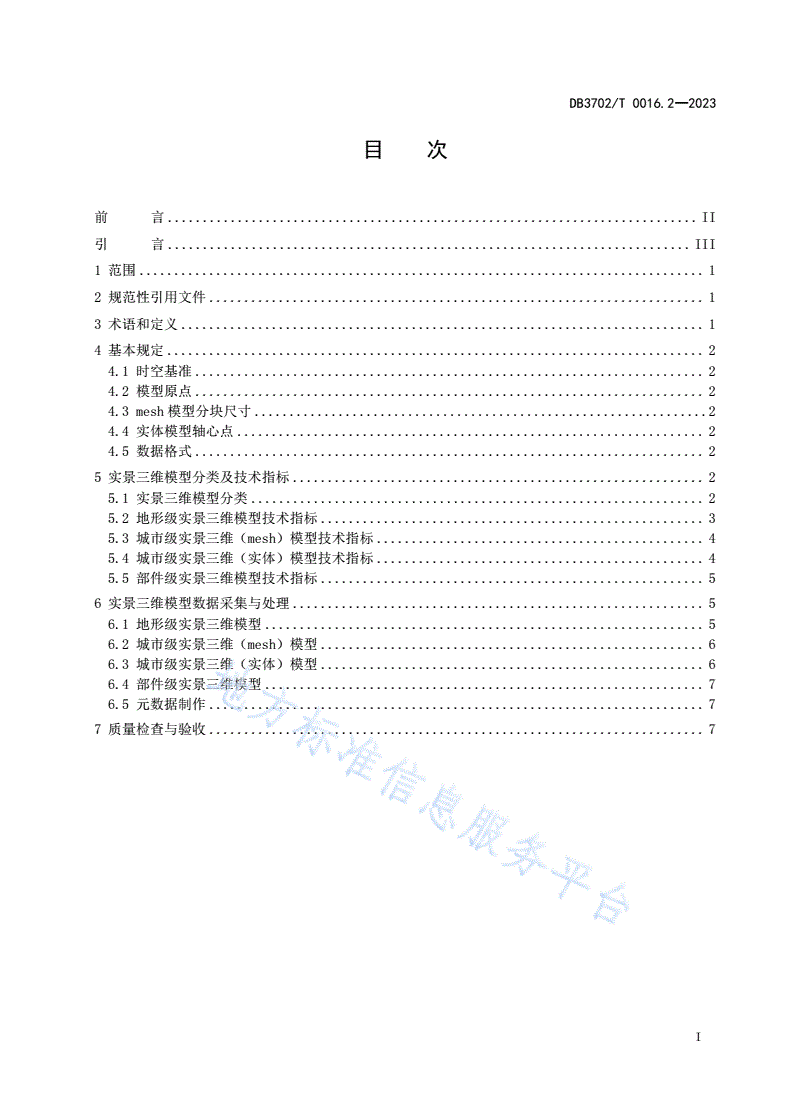

目次

前言............................................................................II

引言...........................................................................III

1范围.................................................................................1

2规范性引用文件.......................................................................1

3术语和定义...........................................................................1

4基本规定.............................................................................2

4.1时空基准.........................................................................2

4.2模型原点.........................................................................2

4.3mesh模型分块尺寸.................................................................2

4.4实体模型轴心点...................................................................2

4.5数据格式.........................................................................2

5实景三维模型分类及技术指标...........................................................2

5.1实景三维模型分类.................................................................2

5.2地形级实景三维模型技术指标.......................................................3

5.3城市级实景三维（mesh）模型技术指标...............................................4

5.4城市级实景三维（实体）模型技术指标...............................................4

5.5部件级实景三维模型技术指标.......................................................5

6实景三维模型数据采集与处理...........................................................5

6.1地形级实景三维模型...............................................................5

6.2城市级实景三维（mesh）模型.......................................................6

6.3城市级实景三维（实体）模型.......................................................6

6.4部件级实景三维模型...............................................................7

6.5元数据制作.......................................................................7

7质量检查与验收.......................................................................7

I

DB3702/T0016.2—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

《实景三维青岛建设技术规范》共分为6个部分：

——第1部分：总体要求；

——第2部分：三维模型数据采集与处理；

——第3部分：三维模型数据质量检查与验收；

——第4部分：三维模型数据更新；

——第5部分：基础地理实体数据生产；

——第6部分：应用服务系统。

本文件是《实景三维青岛建设技术规范》的第2部分。

本文件由青岛市自然资源和规划局提出并归口。

本文件起草单位：青岛市勘察测绘研究院、青岛市土地储备整理中心、青岛市黄岛区国土资源规划

测绘事务所、青岛市西海岸基础地理信息中心有限公司、平度市国土资源储备中心、青岛西海岸新区发

展和改革局。

本文件主要起草人：张志华、乔新、杜艳锋、丁晓龙、高鹏飞、袁青焕、赵君毅、韩磊、陈宗强、

门茂林、周小杰、吕凤华、曾静静、滕紫晴、赵亚波、李金玺、黄蓉、乔相飞。

II

DB3702/T0016.2—2023

引言

实景三维在自然资源管理、国土空间规划、城市治理、生态环保、应急保障等领域有着深入、广泛
