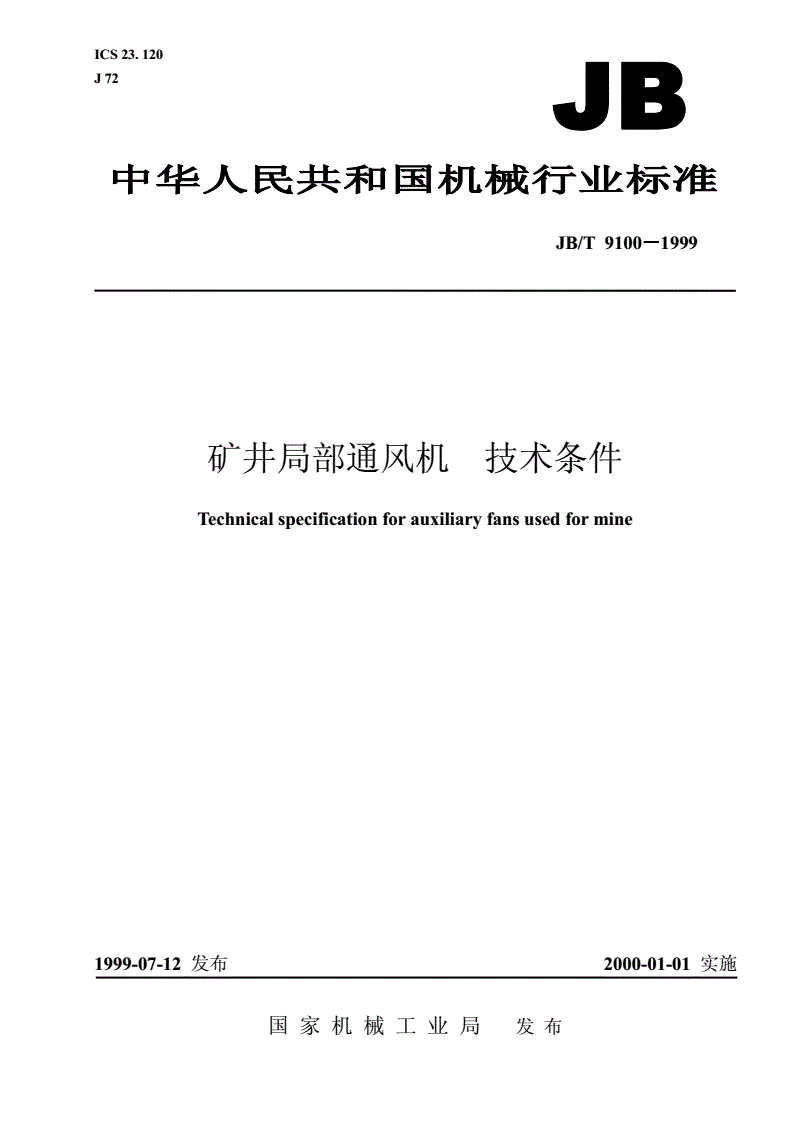

JB/T 9100-1999 矿井局部通风机技术条件

ICS23.120

J72

JB/T9100999－－－1

矿井局部通风机技术条件

Technicalspecificationforauxiliaryfansusedformine

1999-07-12发布2000-01-01实施

国家机械工业局发布

JB/T9100－－－－1999

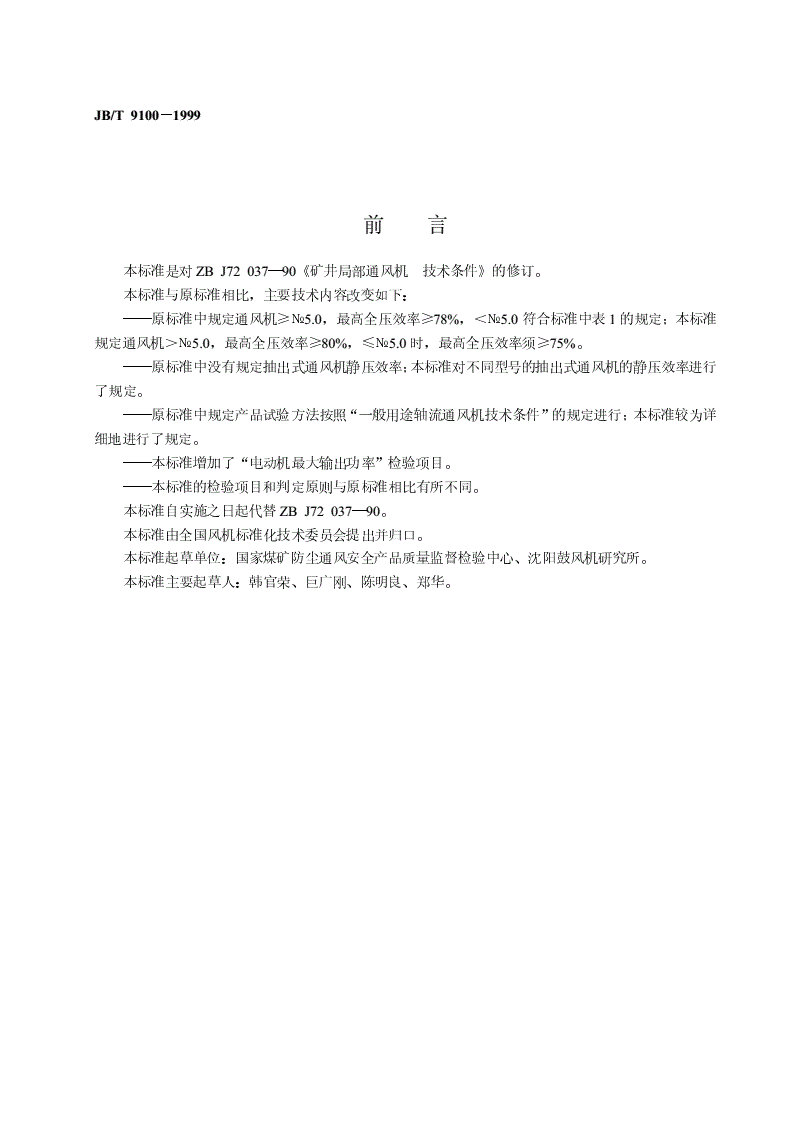

前言

本标准是对ZBJ72037—90《矿井局部通风机技术条件》的修订。

本标准与原标准相比，主要技术内容改变如下：

——原标准中规定通风机≥№5.0，最高全压效率≥78%，＜№5.0符合标准中表1的规定；本标准

规定通风机＞№5.0，最高全压效率≥80%，≤№5.0时，最高全压效率须≥75%。

——原标准中没有规定抽出式通风机静压效率；本标准对不同型号的抽出式通风机的静压效率进行

了规定。

——原标准中规定产品试验方法按照“一般用途轴流通风机技术条件”的规定进行；本标准较为详

细地进行了规定。

——本标准增加了“电动机最大输出功率”检验项目。

——本标准的检验项目和判定原则与原标准相比有所不同。

本标准自实施之日起代替ZBJ72037—90。

本标准由全国风机标准化技术委员会提出并归口。

本标准起草单位：国家煤矿防尘通风安全产品质量监督检验中心、沈阳鼓风机研究所。

本标准主要起草人：韩官荣、巨广刚、陈明良、郑华。

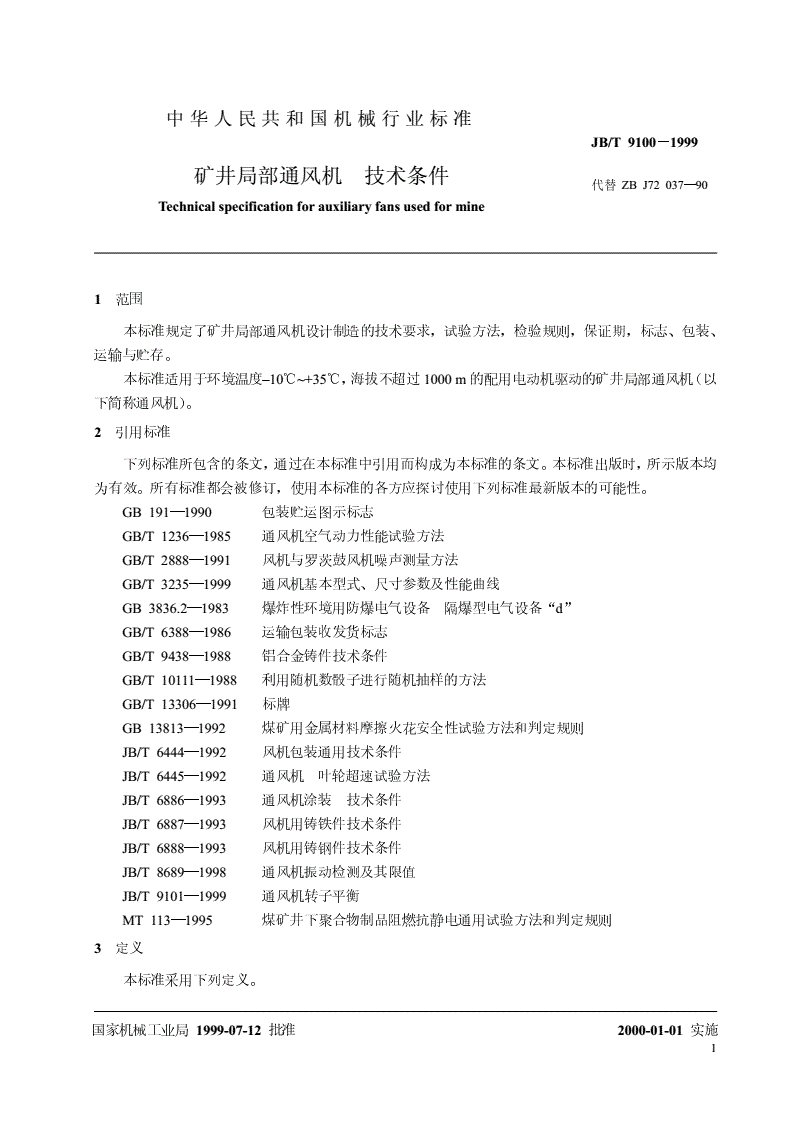

中华人民共和国机械行业标准

JB/T9100－－－－1999

矿井局部通风机技术条件

代替ZBJ72037—90

Technicalspecificationforauxiliaryfansusedformine

1范围

本标准规定了矿井局部通风机设计制造的技术要求，试验方法，检验规则，保证期，标志、包装、

运输与贮存。

本标准适用于环境温度–10℃~+35℃，海拔不超过1000m的配用电动机驱动的矿井局部通风机（以

下简称通风机）。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191—1990包装贮运图示标志

GB/T1236—1985通风机空气动力性能试验方法

GB/T2888—1991风机与罗茨鼓风机噪声测量方法

GB/T3235—1999通风机基本型式、尺寸参数及性能曲线

GB3836.2—1983爆炸性环境用防爆电气设备隔爆型电气设备“d”

GB/T6388—1986运输包装收发货标志

GB/T9438—1988铝合金铸件技术条件

GB/T10111—1988利用随机数骰子进行随机抽样的方法

GB/T13306—1991标牌

GB13813—1992煤矿用金属材料摩擦火花安全性试验方法和判定规则

JB/T6444—1992风机包装通用技术条件

JB/T6445—1992通风机叶轮超速试验方法

JB/T6886—1993通风机涂装技术条件

JB/T6887—1993风机用铸铁件技术条件

JB/T6888—1993风机用铸钢件技术条件

JB/T8689—1998通风机振动检测及其限值

JB/T9101—1999通风机转子平衡

MT113—1995煤矿井下聚合物制品阻燃抗静电通用试验方法和判定规则

3定义

本标准采用下列定义。

国家机械工业局1999-07-12批准2000-01-01实施

1

JB/T9100－－－－1999

3.1压入式局部通风机

使新鲜空气流在正压下通过风筒送入工作地点而使用的通风设备。

3.2抽出式局部通风机

使工作地点的乏风在负压下通过风筒抽出排放到指定地点的通风设备。

3.3经济工作区域

全压效率不低于通风机最高全压效率90%的通风机工作区域。

3.4顶端间隙

混流式通风机叶轮的叶片顶端与机壳之间的垂直距离。

3.5比A声级LSA

通风机单位流量、单位全压的A声级。其数学表达式为：

2

LSA=LA–10lgQ·p+19.8

式中：LSA——通风机在最高效率工况运转时的比A声级，dB；

LA——通风机在最高效率工况运转时的A声级，dB（A）；

Q——通风机在最高效率工况运转时的流量，m3/min；

p——通风机在最高效率工况运转时的全压，Pa。

4要求

4.1设计制造要求

4.1.1通风机应符合本标准的要求，并按经规定程序批准的图样和技术文件，或按供需双方协议要求

进行设计制造。

4.1.2通风机所用的材料、配套件应符合相应标准的规定。自制件、外协件应检验合格后，才可用于

装配。外购件应具有合格证，并经验收后方可使用。

4.1.3通风机一般按水平安装设计，设计使用寿命不应少于10年，第一次大修前应运转13000h以

上。

4.1.4通风机的结构型式、规格尺寸及性能参数应符合GB/T3235的规定。

4.1.5通风机主要由集流器、叶轮、整流器、导流罩、机壳和电动机等部分组成。

4.1.6通风机应在机壳上适当位置设置起吊用的吊耳，在机壳的底部设置安装用的底脚，底脚上的联

接螺栓孔一般为4个。

4.1.7集流器、机壳、叶轮、叶片、扩散器等铆焊结构件应有足够的刚度，所选的材料必须符合通风

机使用性能。其制造精度应符合图样及有关规定。焊缝的外形应光滑、均匀，焊道与焊道、焊道与本金

属之间应平缓过渡，截面不得有突然变化。表面不应存在裂纹、焊穿和未填满的弧坑、焊缝；内部不允

许有裂纹、未熔合和未焊透等缺陷；断续焊缝有效长度不得小于图样规定。

4.1.8通风机叶轮的叶片一般为固定式，也可为可调式。离心式风机叶片进、出气安装角极限偏差为

+1•；轴流式通风机叶片扭曲角的偏差及导叶安装角偏差不得大于±。

01°

4.1.9通风机叶轮一般为单级，也可为两级。

4.1.10通风机的机壳为圆筒形，应有足够的刚性，保证机壳不致因碰撞而发生变形。

4.1.11风机的结构必须适用于井下运输，或在没有运输条件的情况
