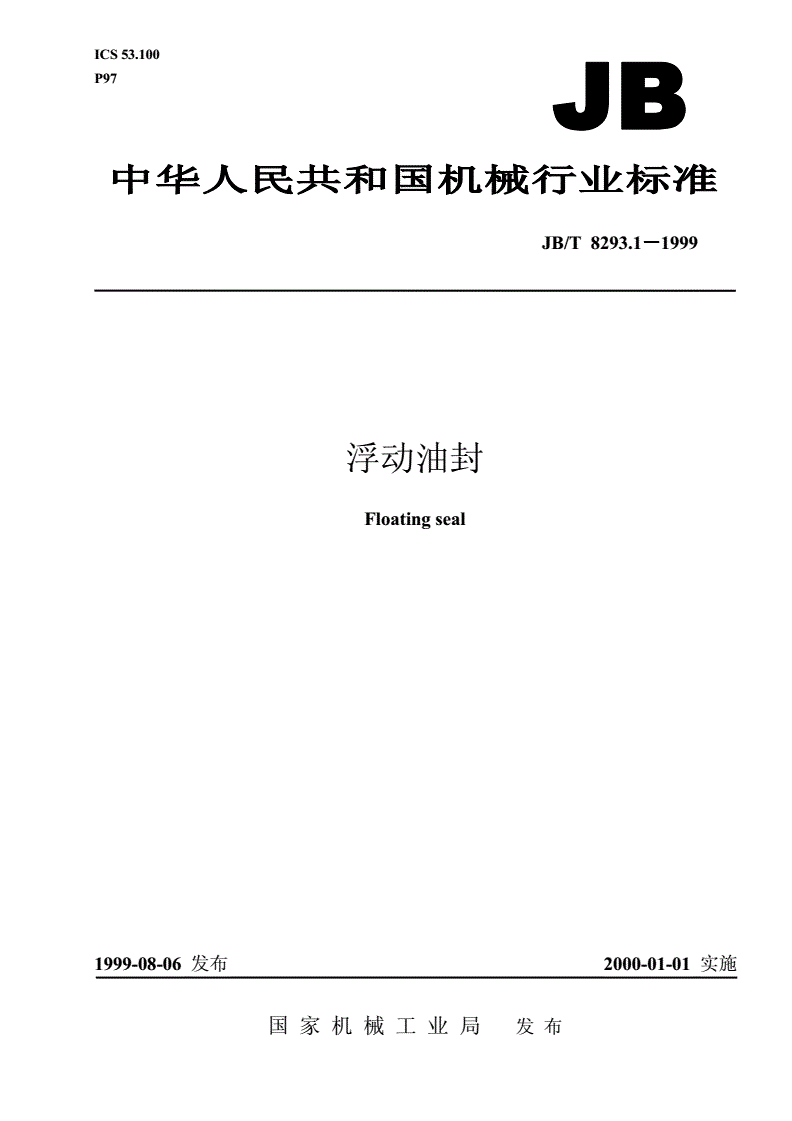

JB/T 8293.1-1999 浮动油封

ICS53.100

P97

JB/T8293.1999－－－1

浮动油封

Floatingseal

1999-08-06发布2000-01-01实施

国家机械工业局发布

JB/T8293.1－－－－1999

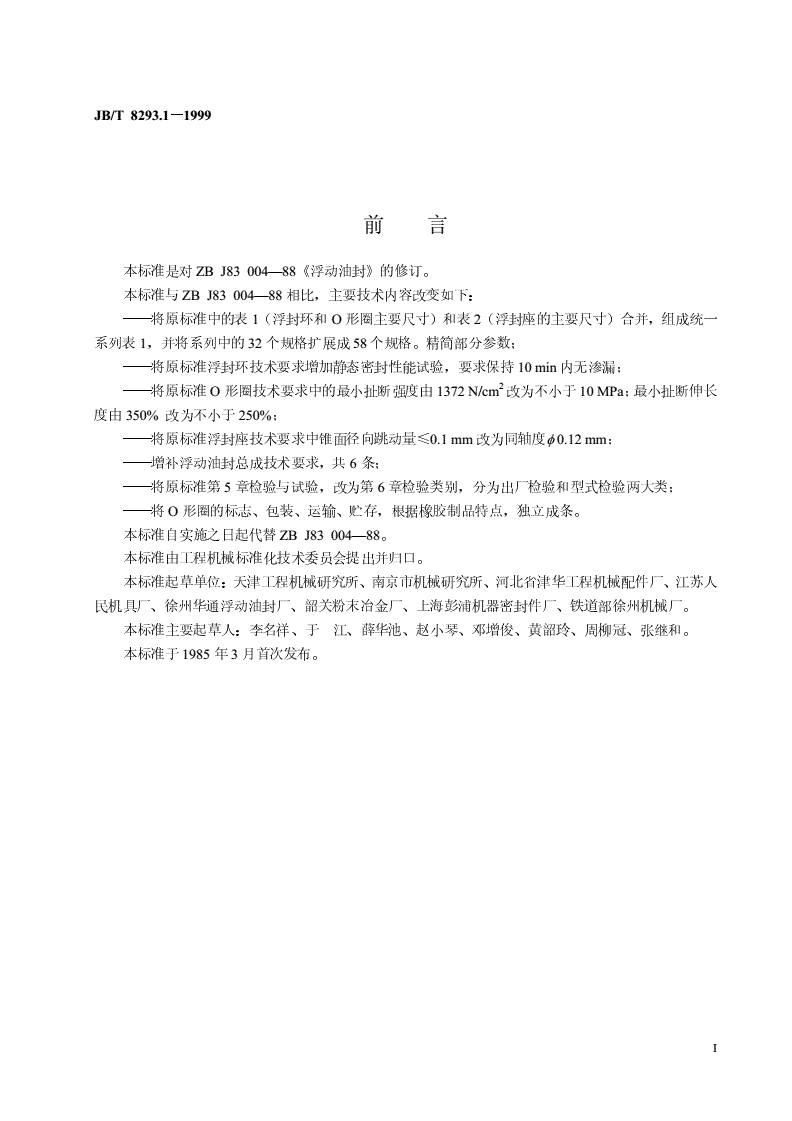

前言

本标准是对ZBJ83004—88《浮动油封》的修订。

本标准与ZBJ83004—88相比，主要技术内容改变如下：

——将原标准中的表1（浮封环和O形圈主要尺寸）和表2（浮封座的主要尺寸）合并，组成统一

系列表1，并将系列中的32个规格扩展成58个规格。精简部分参数；

——将原标准浮封环技术要求增加静态密封性能试验，要求保持10min内无渗漏；

——将原标准O形圈技术要求中的最小扯断强度由1372N/cm2改为不小于10MPa；最小扯断伸长

度由350%改为不小于250%；

——将原标准浮封座技术要求中锥面径向跳动量≤0.1mm改为同轴度φ0.12mm；

——增补浮动油封总成技术要求，共6条；

——将原标准第5章检验与试验，改为第6章检验类别，分为出厂检验和型式检验两大类；

——将O形圈的标志、包装、运输、贮存，根据橡胶制品特点，独立成条。

本标准自实施之日起代替ZBJ83004—88。

本标准由工程机械标准化技术委员会提出并归口。

本标准起草单位：天津工程机械研究所、南京市机械研究所、河北省津华工程机械配件厂、江苏人

民机具厂、徐州华通浮动油封厂、韶关粉末冶金厂、上海彭浦机器密封件厂、铁道部徐州机械厂。

本标准主要起草人：李名祥、于江、薛华池、赵小琴、邓增俊、黄韶玲、周柳冠、张继和。

本标准于1985年3月首次发布。

I

中华人民共和国机械行业标准

JB/T8293.1－－－－1999

浮动油封

代替ZBJ83004—88

Floatingseal

1范围

本标准规定了工程机械用浮动油封的术语、主要零件的基本形状和尺寸系列、要求、检验类别、包

装、运输和贮存。

本标准适用于φ51~φ608mm的工程机械的行走部件与行星减速部件上起端面动态密封功能的浮动

油封，其它机械中的浮动油封也可参照使用。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T5721—1993橡胶密封制品标志、包装、运输、贮存的一般规定

JB/T5947—1991工程机械包装通用技术条件

JB/T8293.2—1999浮动油封试验方法

3定义

本标准采用下列定义。

3.1浮动密封环ring，seal

指轴向截面呈马鞍形，由铁合金材料制成的浮动式的端面密封环（以下简称浮封环）。浮封环需

成对使用，一个随旋转件旋转，另一个相对静止，两个浮封环互相紧贴的端面称为密封面，也称

为亮带。见图1。

图1

3.2O形圈O–ring

国家机械工业局1999-08-06批准2000-01-01实施

1

JB/T8293.1－－－－1999

指轴向截面为圆形而截面直径较粗的橡胶环。它与浮封环配用，受轴向压缩后产生变形而储有弹

性能量，促使两个浮封环的密封面产生压紧力。

3.3浮封座collar

指含有一个内锥面、起到托住O形圈与浮封环并使两者在空间保持一定位置的座腔。它分居在

两个不同部位的零件上，用轴向装配尺寸保证浮封环的密封面产生压紧力。

3.4浮动油封floatingseal

指浮封环与O形圈两者匹配后的组合件，也称浮封副。

4主要零件的基本形状和尺寸系列

4.1浮封环、O形圈和浮封座的基本形状

浮封环、O形圈和浮封座的组装结构见图1，基本形状见图2、图3和图4。

4.2浮封环、O形圈和浮封座的尺寸系列

浮封环、O形圈和浮封座的主要尺寸及系列，见表1。

图2浮封环图3O形圈

图4浮封座

表1浮动油封主要尺寸系列mm

序规格浮封环O形圈浮封座（参考值）

2

JB/T8293.1－－－－1999

号

D1D2HD3dD4D5T1α1T2

1
