DB41/T 1889-2019 整装锅炉（蒸汽、热水）安装监督检验规范

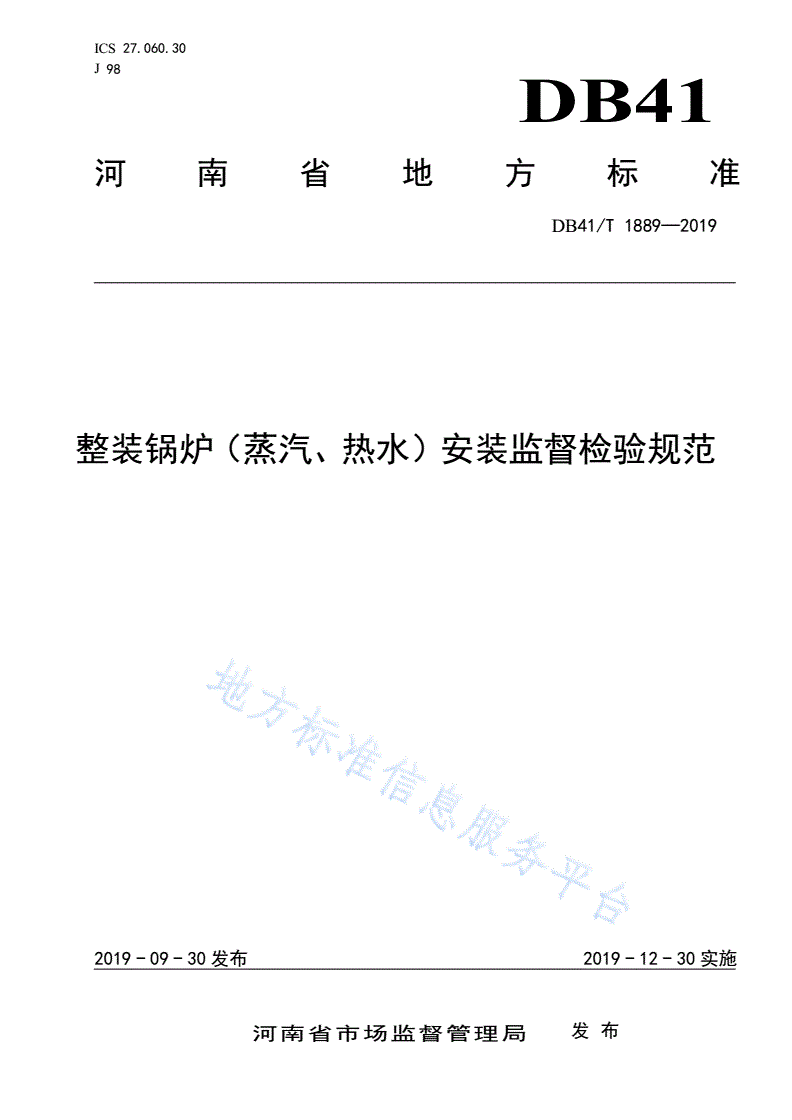

ICS27.060.30

J98

DB41

河南省地方标准

DB41/T1889—2019

整装锅炉（蒸汽、热水）安装监督检验规范

2019-09-30发布2019-12-30实施

河南省市场监督管理局发布

DB41/T1889—2019

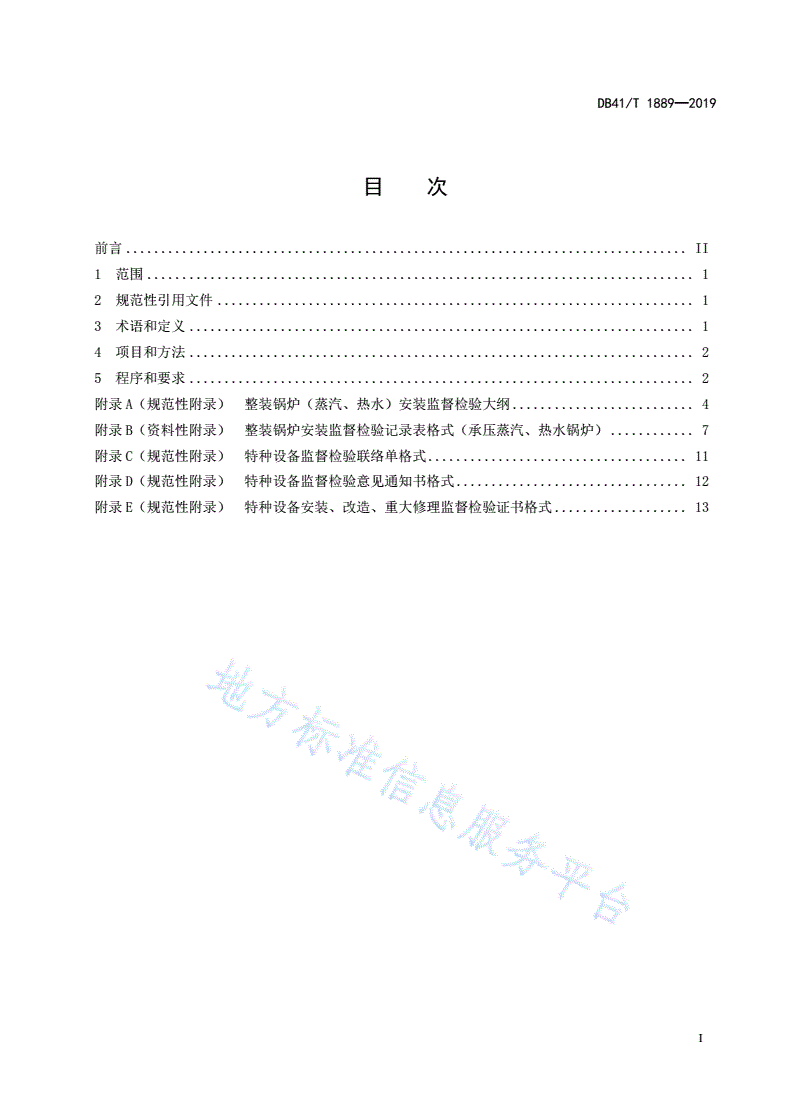

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4项目和方法........................................................................2

5程序和要求........................................................................2

附录A（规范性附录）整装锅炉（蒸汽、热水）安装监督检验大纲..........................4

附录B（资料性附录）整装锅炉安装监督检验记录表格式（承压蒸汽、热水锅炉）............7

附录C（规范性附录）特种设备监督检验联络单格式.....................................11

附录D（规范性附录）特种设备监督检验意见通知书格式.................................12

附录E（规范性附录）特种设备安装、改造、重大修理监督检验证书格式...................13

I

DB41/T1889—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省承压类特种设备标准化技术委员会提出并归口。

本标准起草单位：河南省锅炉压力容器安全检测研究院。

本标准主要起草人：孟庆乐、翟国强、刘红征、黄漫、王海军、王跃、姜建华、李永真、刘军岭、

魏荣荣、李文广、禹红丽、马江、白卓强、王卫勇。

II

DB41/T1889—2019

整装锅炉（蒸汽、热水）安装监督检验规范

1范围

本标准规定了固定式整装锅炉（蒸汽、热水）安装监督检验的术语和定义、监督检验的项目、程序

和基本要求。

本标准适用于TSGG0001—2012规定范围内锅炉设备级别为B级、C级的整装锅炉（蒸汽、热水）的

安装监督检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50028—2006城镇燃气设计规范

GB50041—2008锅炉房设计规范

GB50242—2002建筑给水排水及采暖工程施工及验收规范

GB50273—2009锅炉安装工程施工及验收规范

NB/T47013.2—2015承压设备无损检测第2部分：射线检测

NB/T47013.3—2015承压设备无损检测第3部分：超声检测

TSGD0001—2009压力管道安全技术监察规程-工业管道

TSGG0001—2012锅炉安全技术监察规程

TSGG7001—2015锅炉监督检验规则

TSGG7002—2015锅炉定期检验规则

3术语和定义

下列术语和定义适用于本文件。

3.1

整装锅炉

按照运输条件所允许的范围，在制造厂完成总装整台发运的锅炉。

3.2

蒸汽锅炉

用以产生蒸汽（水蒸汽）的锅炉。又称蒸汽发生装置。

3.3

热水锅炉

用以产生热水的锅炉。

3.4

固定式锅炉

安装于固定基础上不可移动的锅炉。

3.5

安全附件和仪表

1

DB41/T1889—2019

包括安全阀、安全泄压装置、压力测量装置、液位测量装置、温度测量装置、排污和放水装置

以及系统报警装置、系统联锁装置。

3.6

辅助设备及系统

指工艺管路，以及相应配套的辅助设备，包括锅炉给水、通风设备、除尘、除灰渣设备、水处理设

备、燃料供应系统等。

3.7

锅炉与用热设备之间连接管道

随锅炉一起办理告知手续的锅炉与用热设备之间的连接管道，有分汽（水）缸的锅炉,是指分汽（水）

缸出口与外部管道连接的第一道环向接头的焊缝外至用热设备的压力管道；无分汽（水）缸的锅炉，是

指锅炉主蒸汽（水）出口阀以外至用热设备的压力管道。

3.8

锅炉及系统安装

在锅炉安装地点现场按照施工规范、设计图样、工艺文件等完成锅炉零部件、安全附件、仪表、阀

门、辅助设备等以及系统管道的组对（或组合）、连接（或焊接）、试验（或调试）、试运行等过程。

3.9

锅炉安装监督检验

是由国家特种设备安全监督管理部门核准的具有相应监督检验资质的检验机构，在安装单位自检合

格的基础上，对锅炉安装过程按照TSGG7001—2015进行的过程监督和满足TSGG0001—2012规定的基本

安全要求的符合性验证活动。

4项目和方法

4.1整装锅炉（蒸汽、热水）安装监督检验工作内容，包括对锅炉安装过程中涉及安全性能的项目进

行监督检验和对受检单位质量保证体系运转情况的监督检查，其监督检验项目和要求见附录A，《整装

锅炉安装监督检验记录表（承压蒸汽、热水锅炉）》参见附录B。

4.2在受检单位自检合格后，监督检验人员应根据附录A的要求，采用资料审查、现场监督或实物检

查等方法进行监督检验工作。

4.3整装锅炉（蒸汽、热水）安装监督检验项目分为A类、B类和C类，要求如下：

a)A类，是对锅炉安全性能有重大影响的关键项目。当锅炉安装过程到达该项目点时，监督检验

人员及时进行该项目的监督检验，经监督检验人员确认符合要求后，受检单位方可继续施工；

b)B类，是对锅炉安全性能有较大影响的重点项目。监督检验人员一般在现场进行监督、实物检

查，如不能及时到达现场，受检单位在自检合格后可以继续进行下一工序的施工，监督检验人

员随后对该项施工的结果进行现场检查，确认是否符合要求；

c)C类，是对锅炉安全性能有影响的监督检验项目。监督检验人员通过审查受检单位相关的自检

报告、记录等见证资料，确认是否符合要求。

监检项目为C/B类时，监督检验人员可以选择C类，当选择B类时，除要审查相关的自检报告、记录

等见证资料外，还应按照该条款规定进行现场监督、实物检查。

5程序和要求

5.1施工单位或者使用(建设)单位在约请监督检验时，应提交锅炉安装、改造和重大修理告知书、施

工说明、进度计划以及锅炉设计说明书等资料(或者复印件)各一份。

2

DB41/T1889—2019

5.2监督检验机构受理后，应按照施工进度及时安排监督检验并通知约请单位；监督检验人员应在开

工时即到施工现场。

5.3监督检验机构应按照核准的范围从事监督检验工作，并向受检单位提供监督检验工作程序和监督

检验人员资格情况。

5.4监督检验人员应遵守受检单位的安全作业管理规定。

5.5监督检验人员监督检验前应查阅受检单位的质量保证体系文件以及有关技术资料，制定相应监督

检验方案并及时通知受检单位。

5.6监督检验人员应按照受检单位提出的施工进度计划，检查确认受检单位的现场准备工作，及时到

场检验。

5.7监督检验人员应按照本规范的规定对锅炉逐台进行监督检验；发现一般问题时，应及时向受检单

位发出《特种设备监督检验联络单》（见附录C）；发现受检单位质量保证体系实施或者锅炉安全性能

存在严重问题时，监督检验机构应签发《特种设备监督检验意见通知书》(见附录D)，并抄报当地人民

政府负责特种设备安全监督管理的部门。

5.8监督检验人员进行监督检验时应进行记录，记录应当真实、准确，具有可追溯性。

5.9监督检验机构在监督检验工作结束后，应根据监督检验情况，结合受检单位的整改情况，10个工

作日内出具相应的《特种设备安装、改造、重大修理监督检验证书》（见附录E），交付受检单位；监

督检验记录、监督检验证书、监督检验联络单、监督检验意见书等应及时归档。

3

DB41/T1889—2019

AA

附录A

（规范性附录）

整装锅炉（蒸汽、热水）安装监督检验大纲

A.1内容和要求

A.1.1资源条件

A.1.1.1审查锅炉安装许可证，是否在有效期内且与所安装锅炉的级别相符合。

A.1.1.2审查现场受压元件焊接人员、无损检测人员的持证情况，是否符合相关规定且满足所从事作

业的需要，必要时进行现场核对。

A.1.1.3审查安装、改造和重大修理告知书。

A.1.2出厂资料

A.1.2.1审查锅炉出厂资料，是否齐全、有效；对于移装锅炉，还应当审查移装前内部检验报告和锅

炉使用登记机关的过户变更证明文件。

A.1.2.2审查燃油燃气燃烧器型式试验合格证书，是否齐全、有效；是否与锅炉设计图样上选用的燃

烧器型号一致。特殊情况需由锅炉使用单位选配时，核查选配的燃烧器是否符合锅炉制造企业的技术要

求。

A.1.2.3审查安全附件的质量证明文件，是否齐全、有效。

A.1.2.4检查水处理设备制水能力，是否满足锅炉给水、补水的要求。

A.1.2.5审查制造监检证书，是否有效。

A.1.2.6审查锅炉定型产品能效测试报告，是否合格、有效。

A.1.3工艺文件

审查锅炉房设计文件、安装施工组织设计（方案）、焊接工艺评定资料、焊接工艺文件、水压试验

方案、调试和试运行工艺文件及监督检验人员认为应当审查的其他工艺文件，是否符合相关标准和质量

保证体系的要求，并且满足现场施工的需要。

A.1.4施工过程及施工质量

A.1.4.1锅炉外观、外购材料、外购件

A.1.4.1.1检查锅炉的外观质量，是否存在运输过程中造成的损坏、腐蚀。

A.1.4.1.2审查管材、管件、法兰等出厂质量证明文件以及验收资料，是否符合相关规定，必要

时现场抽查。

A.1.4.2锅炉安装

A.1.4.2.1检查锅炉的安装位置，是否符合TSGG0001—2012的规定。

A.1.4.2.2审查锅炉基础验收资料、锅炉就位后本体水平度检查记录、冷凝器、节能器、防爆门的安

装记录等，是否符合设计文件的规定。

A.1.4.3锅炉范围内管道和锅炉与用热设备之间连接管道

4

DB41/T1889—2019

A.1.4.3.1审查锅炉范围内管道的质量证明文件，是否符合TSGG0001—2012、设计文件和相关标准的

要求；审查锅炉与用热设备之间连接管道的质量证明文件，是否符合TSGD0001—2009、设计文件和相

关标准的要求。

A.1.4.3.2审查管道焊缝的检测记录，必要时检查焊缝外观质量，是否符合有关要求。

A.1.4.3.3审查无损检测报告，是否完整、有效，检查全部现场焊接的焊接接头射线底片，底片质量、

缺陷评定是否符合NB/T47013.2—2015的规定，审查采用数字式可记录仪器的超声波检测记录是否符合

NB/T47013.3—2015的规定。

A.1.4.3.4检查管道支吊架、膨胀节、阀门、法兰等的安装质量，是否符合相关标准的要求。

A.1.4.4安全附件和仪表

A.1.4.4.1检查安全阀、压力测量装置、水位测量与示控装置、温度测量装置、排污和放水装置等的

数量、选用、安装、校验是否符合TSGG0001—2012及相关技术要求。

A.1.4.4.2检查锅炉各项安全保护装置的设置是否符合TSGG0001—2012及相关技术要求。

A.1.4.5辅助设备及系统

A.1.4.5.1检查锅炉房内安装的工艺管路，以及相应配套的辅助设备是否符合TSGG0001—2012及GB

50041—2008的要求。

A.1.4.5.2核查燃气锅炉安装前，相关单位是否按照GB50028—2006等国家标准或行业标准确定安全

可靠的供气方式，供气系统中使用的压力容器、压力管道和气瓶是否符合特种设备相关安全技术规范和

标准的要求。

A.1.4.5.3检查燃气调压装置的设置是否符合GB50041—2008的规定。

A.1.4.5.4检查燃气阀组的材料和安装是否符合GB50041—2008的规定。

A.1.4.5.5燃用高炉煤气、焦炉煤气等气体燃料的锅炉，燃气系统要装设一氧化碳等气体在线监测装

置，燃气系统的设计应符合相应的国家和行业安全的有关规定。

A.1.
