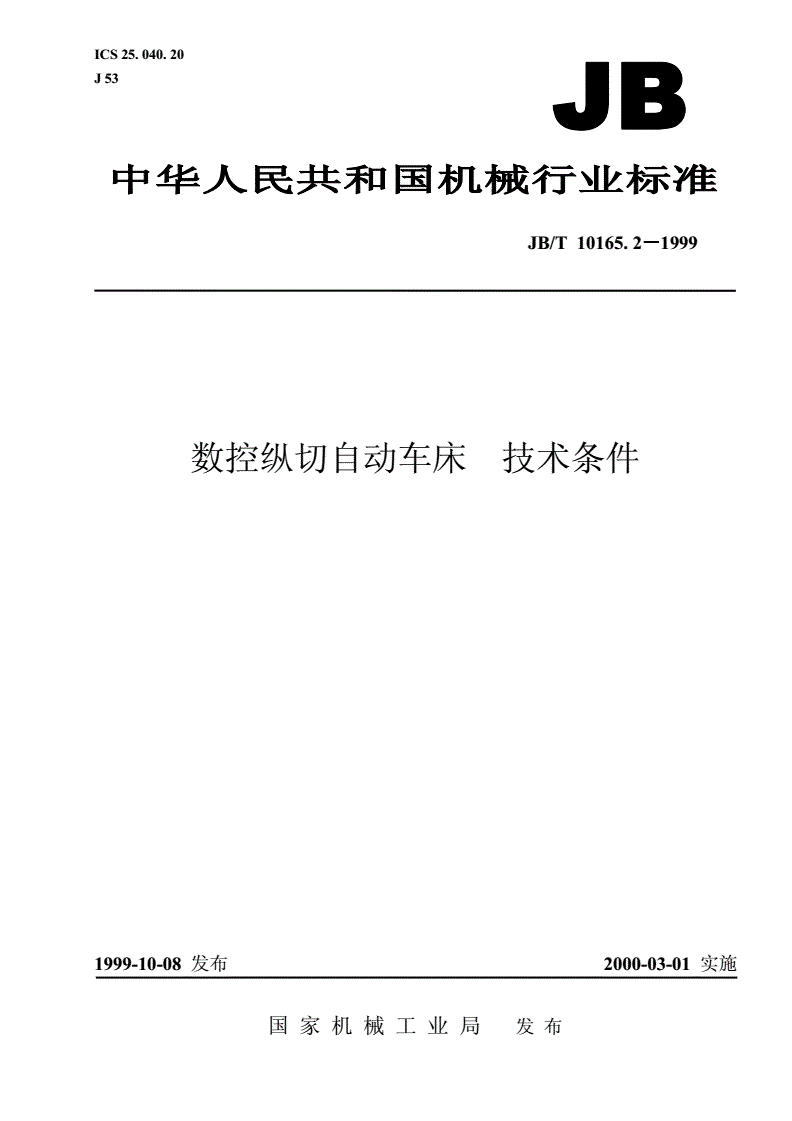

JB/T 10165.2-1999 数控纵切自动车床 技术条件

ICS25.040.20

J53

JB/T10165.9992－－－1

数控纵切自动车床技术条件

1999-10-08发布2000-03-01实施

国家机械工业局发布

JB/T10165.2－－－－1999

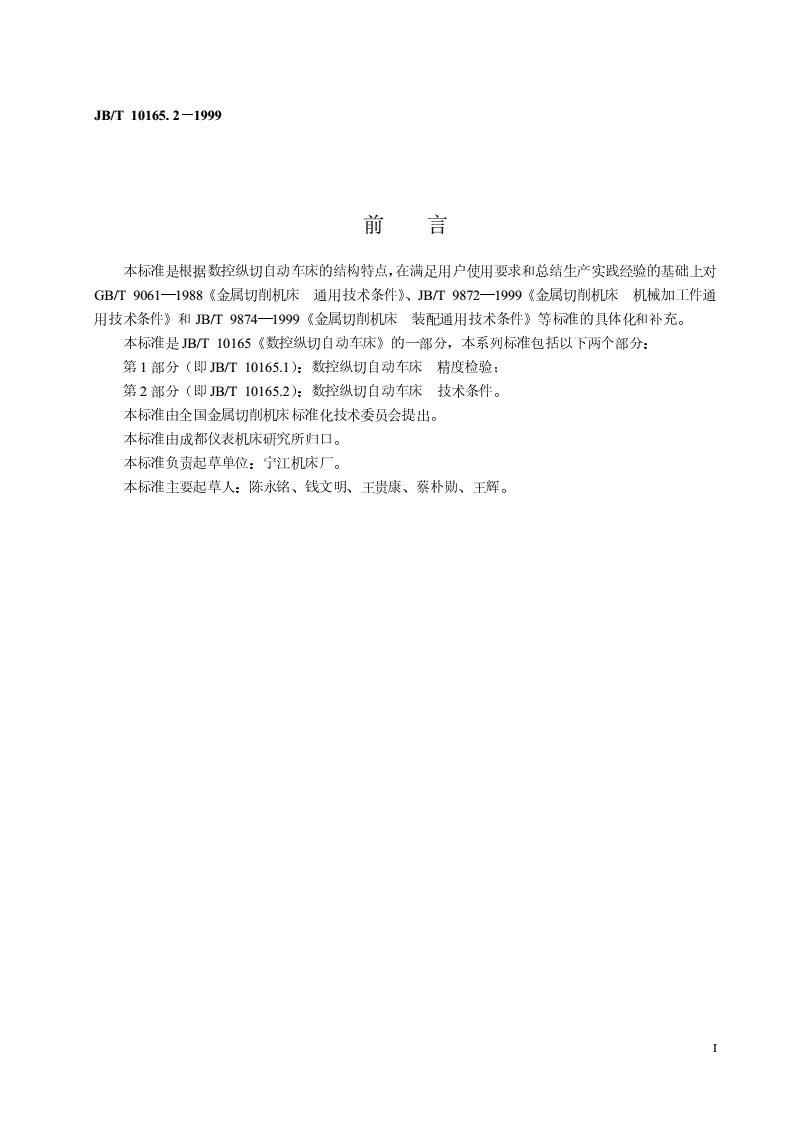

前言

本标准是根据数控纵切自动车床的结构特点，在满足用户使用要求和总结生产实践经验的基础上对

GB/T9061—1988《金属切削机床通用技术条件》、JB/T9872—1999《金属切削机床机械加工件通

用技术条件》和JB/T9874—1999《金属切削机床装配通用技术条件》等标准的具体化和补充。

本标准是JB/T10165《数控纵切自动车床》的一部分，本系列标准包括以下两个部分：

第1部分（即JB/T10165.1）：数控纵切自动车床精度检验；

第2部分（即JB/T10165.2）：数控纵切自动车床技术条件。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由成都仪表机床研究所归口。

本标准负责起草单位：宁江机床厂。

本标准主要起草人：陈永铭、钱文明、王贵康、蔡朴勋、王辉。

I

中华人民共和国机械行业标准

JB/T10165.2－－－－1999

数控纵切自动车床技术条件

1范围

本标准规定了数控纵切自动车床制造和验收的要求。

本标准适用于最大棒料直径至32mm普通精度级的数控纵切自动车床。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T9061—1988金属切削机床通用技术条件

GB/T9239—1988刚性转子平衡品质许用不平衡的确定

GB/T16769—1997金属切削机床噪声声压级测量方法

GB/T17421.2—2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定

JB/T9872—1999金属切削机床机械加工件通用技术条件

JB/T9874—1999金属切削机床装配通用技术条件

JB/T9877—1999金属切削机床清洁度的测定

JB/T10165.1—1999数控纵切自动车床精度检验

3一般要求

3.1按本标准验收机床时，应同时对GB/T9061、JB/T9872和JB/T9874等标准中未经本标准具体

化的其余有关的验收项目进行检验。

3.2机床坐标轴线的运动方向定为平行于主轴轴线的方向为Z轴，垂直于主轴轴线的方向为X轴。

4附件和工具

4.1为保证机床的基本性能，应随机供应下列附件和工具：

a）弹簧夹头，最大规格一件；

b）中心架夹套，最大规格一件；

c）专用调整工具，一套；

d）垫铁，一套。

4.2扩大机床使用性能的特殊附件根据用户要求按协议供应。

5加工和装配质量

5.1底座、床身、主轴箱和拖板为重要铸件，应在粗加工后进行时效处理。

5.2床身导轨副为重要导轨副应采取耐磨铸铁、镶钢导轨、贴塑导轨、滚动导轨以及感应淬火等耐磨

措施。

国家机械工业局1999-10-08批准2000-03-01实施

1

JB/T10165.2－－－－1999

5.3下列特别重要固定结合面按JB/T9874中Ⅳ级机床精度的要求考核：

a）床身与底座结合面；

b）主轴箱支座与底座结合面；

c）主轴箱与主轴箱支座结合面；

d）中心导套座、垫板与拖板结合面；

e）转塔体座、垫板与拖板结合面。

5.4Z轴、X轴滑（滚）动导轨副应按JB/T9874中Ⅳ级机床精度的要求考核。

5.5高速旋转的主轴组件，装配后应进行平衡试验和校正，平衡等级应符合GB/T9239的G6.3。

允许不平衡度（即偏心距）按式（1）计算：
