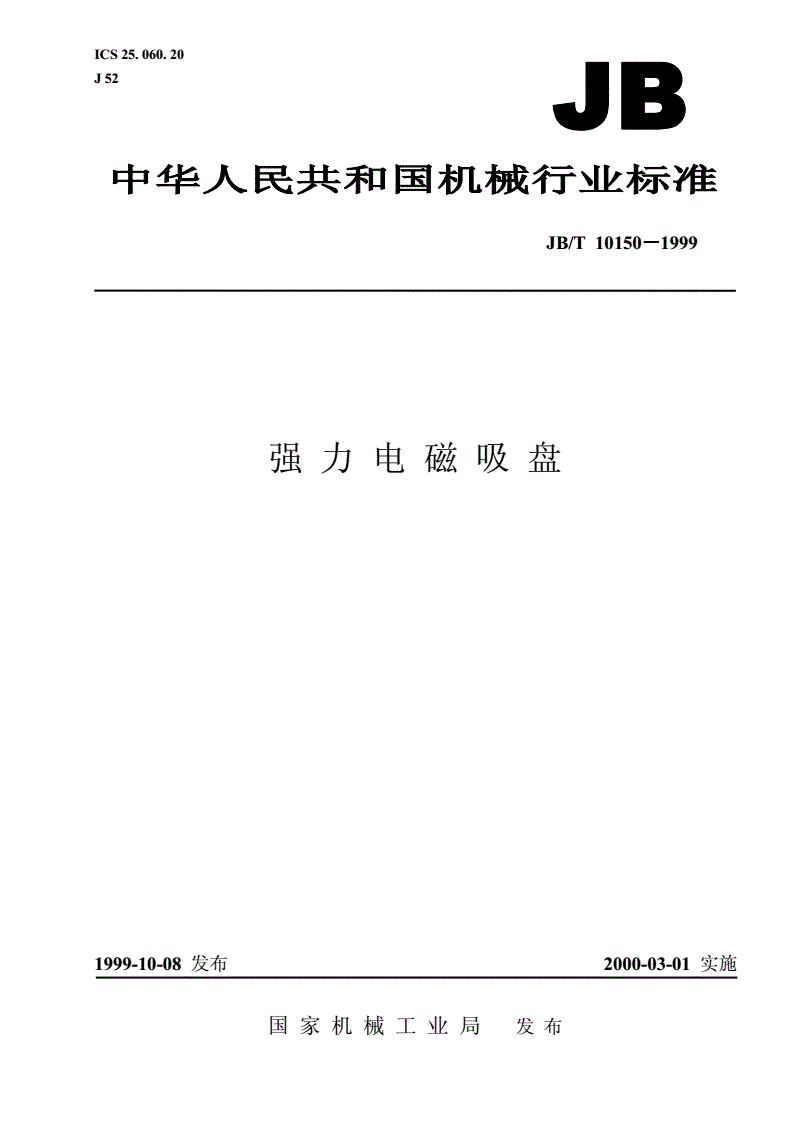

JB/T 10150-1999 强力电磁吸盘

ICS25.060.20

J52

JB/T10150999－－－1

强力电磁吸盘

1999-10-08发布2000-03-01实施

国家机械工业局发布

JB/T10150－－－－1999

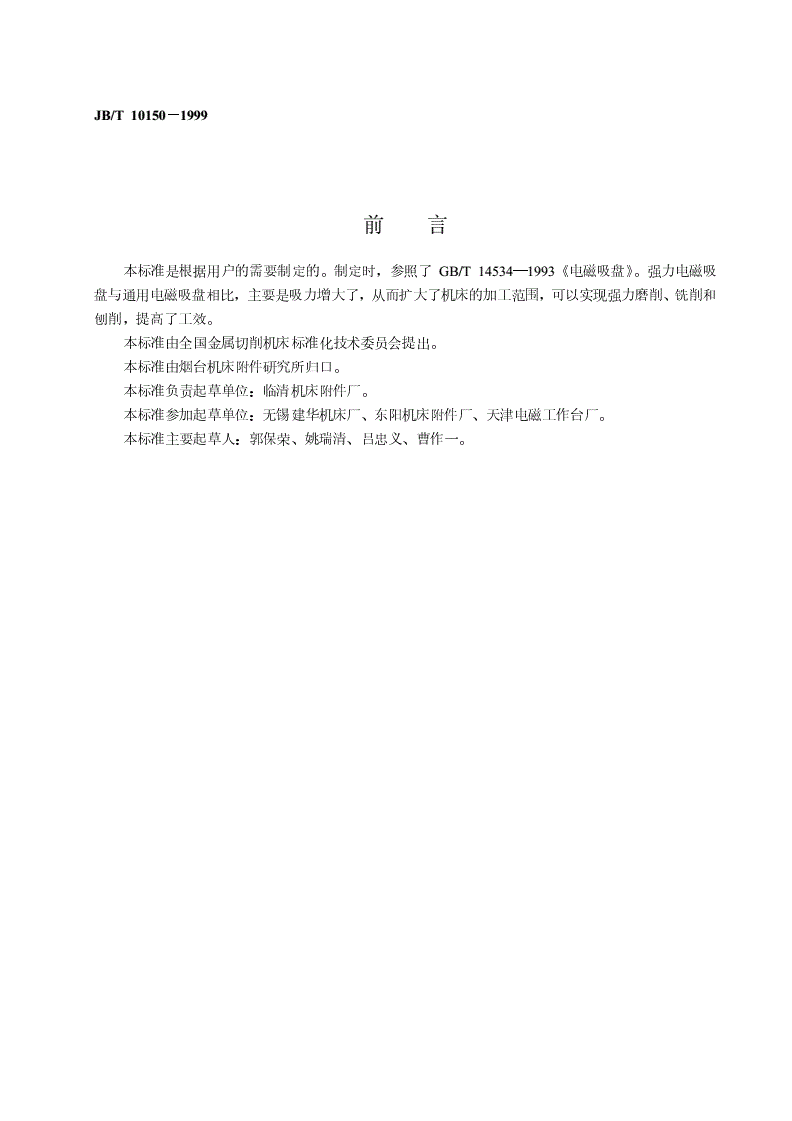

前言

本标准是根据用户的需要制定的。制定时，参照了GB/T14534—1993《电磁吸盘》。强力电磁吸

盘与通用电磁吸盘相比，主要是吸力增大了，从而扩大了机床的加工范围，可以实现强力磨削、铣削和

刨削，提高了工效。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由烟台机床附件研究所归口。

本标准负责起草单位：临清机床附件厂。

本标准参加起草单位：无锡建华机床厂、东阳机床附件厂、天津电磁工作台厂。

本标准主要起草人：郭保荣、姚瑞清、吕忠义、曹作一。

中华人民共和国机械行业标准

JB/T10150－－－－1999

强力电磁吸盘

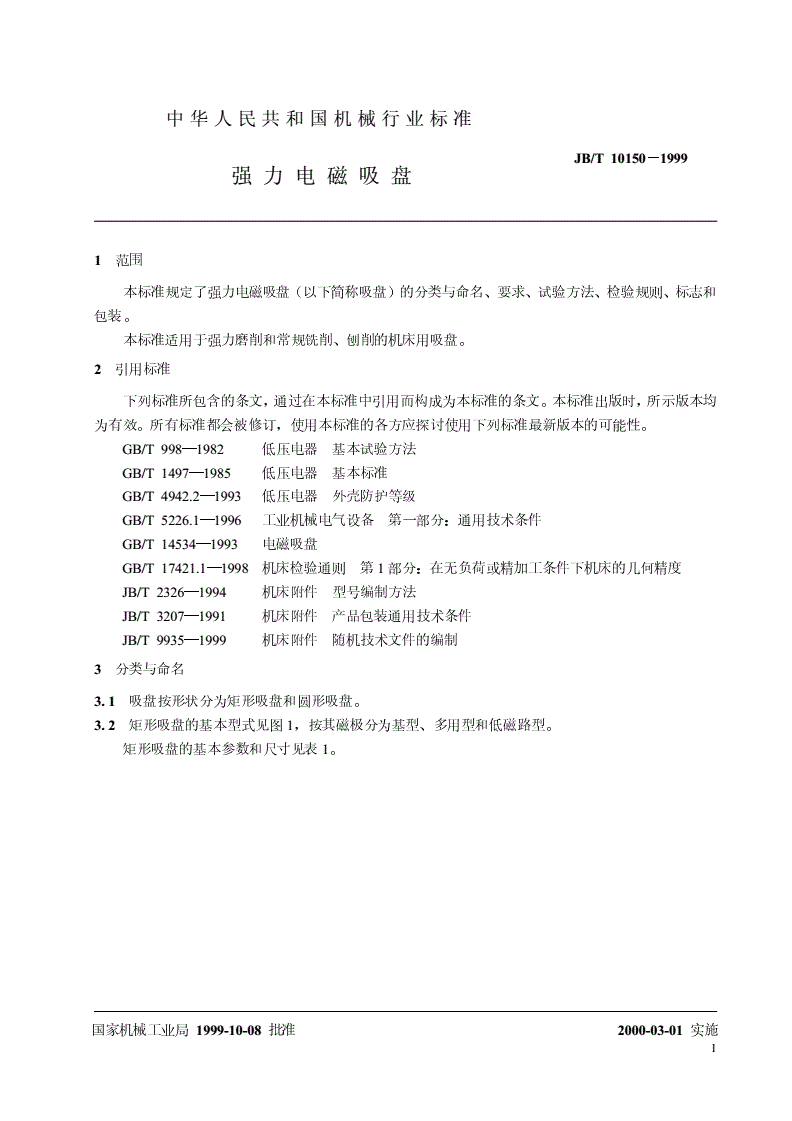

1范围

本标准规定了强力电磁吸盘（以下简称吸盘）的分类与命名、要求、试验方法、检验规则、标志和

包装。

本标准适用于强力磨削和常规铣削、刨削的机床用吸盘。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T998—1982低压电器基本试验方法

GB/T1497—1985低压电器基本标准

GB/T4942.2—1993低压电器外壳防护等级

GB/T5226.1—1996工业机械电气设备第一部分：通用技术条件

GB/T14534—1993电磁吸盘

GB/T17421.1—1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度

JB/T2326—1994机床附件型号编制方法

JB/T3207—1991机床附件产品包装通用技术条件

JB/T9935—1999机床附件随机技术文件的编制

3分类与命名

3.1吸盘按形状分为矩形吸盘和圆形吸盘。

3.2矩形吸盘的基本型式见图1，按其磁极分为基型、多用型和低磁路型。

矩形吸盘的基本参数和尺寸见表1。

国家机械工业局1999-10-08批准2000-03-01实施

1

JB/T10150－－－－1999

基型

多用型

低磁路型

图1矩形吸盘的基本型式

2

JB/T10150－－－－1999

表1矩形吸盘基本参数与尺寸mm

台面宽度台面长度吸盘高度，max面板厚度，min螺钉槽间距螺钉槽数螺钉槽宽度

BLHhAZ个d

315

125400100

500

12

400

160500

630

400120

20

500

200

630

—2

800

14

500

630

250

800

1000

130

630

800

315

1000

1600

2518

630

800

400100

1000

1600

4

630

800

500

1000

1600140

16022

1000

160028

630

2000

25006

1600

800200025026

2500

3

JB/T10150－－－－1999

3.3圆形吸盘的参数与尺寸见图2、表2。

图2圆形吸盘参数

表2圆形吸盘参数与尺寸mm

台面直径吸盘高度，max面板厚度，minZ

（）

D1H7D2Kd

DHh个

250100
