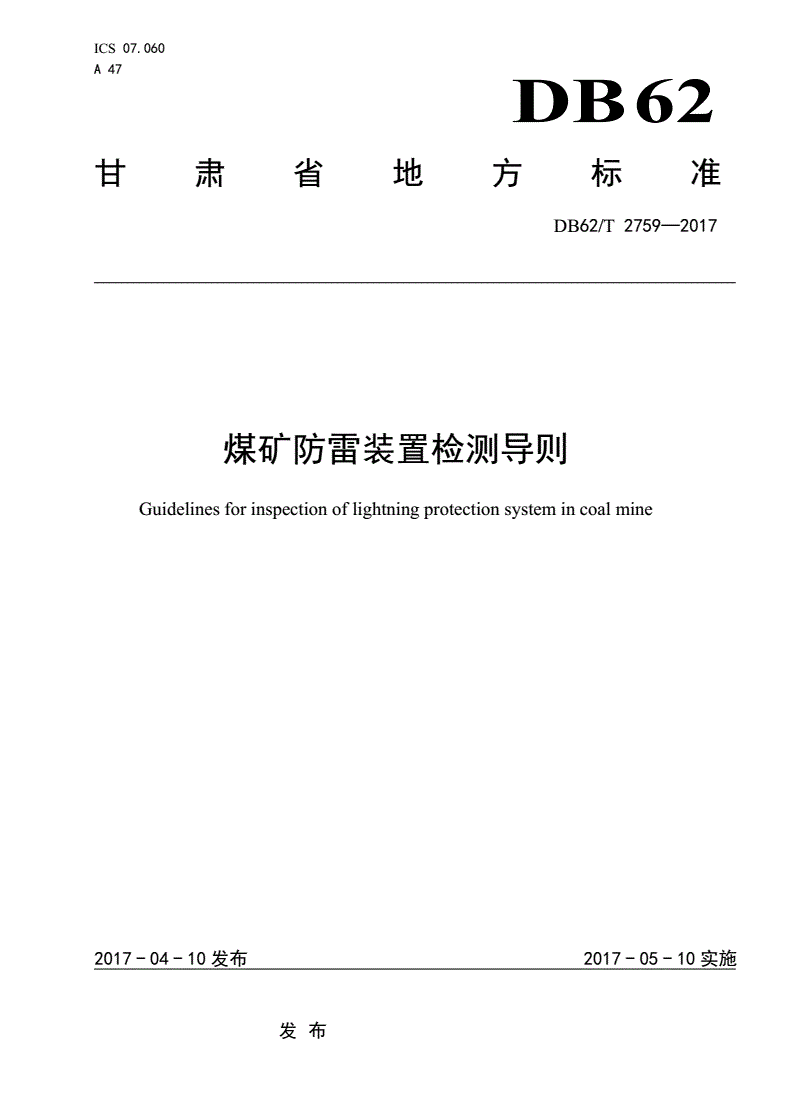

DB62/T 2759-2017 煤矿防雷装置检测导则

ICS07.060

A47

DB62

甘肃省地方标准

DB62/T2759—2017

煤矿防雷装置检测导则

Guidelinesforinspectionoflightningprotectionsystemincoalmine

2017-04-10发布2017-05-10实施

发布

DB62/T2759—2017

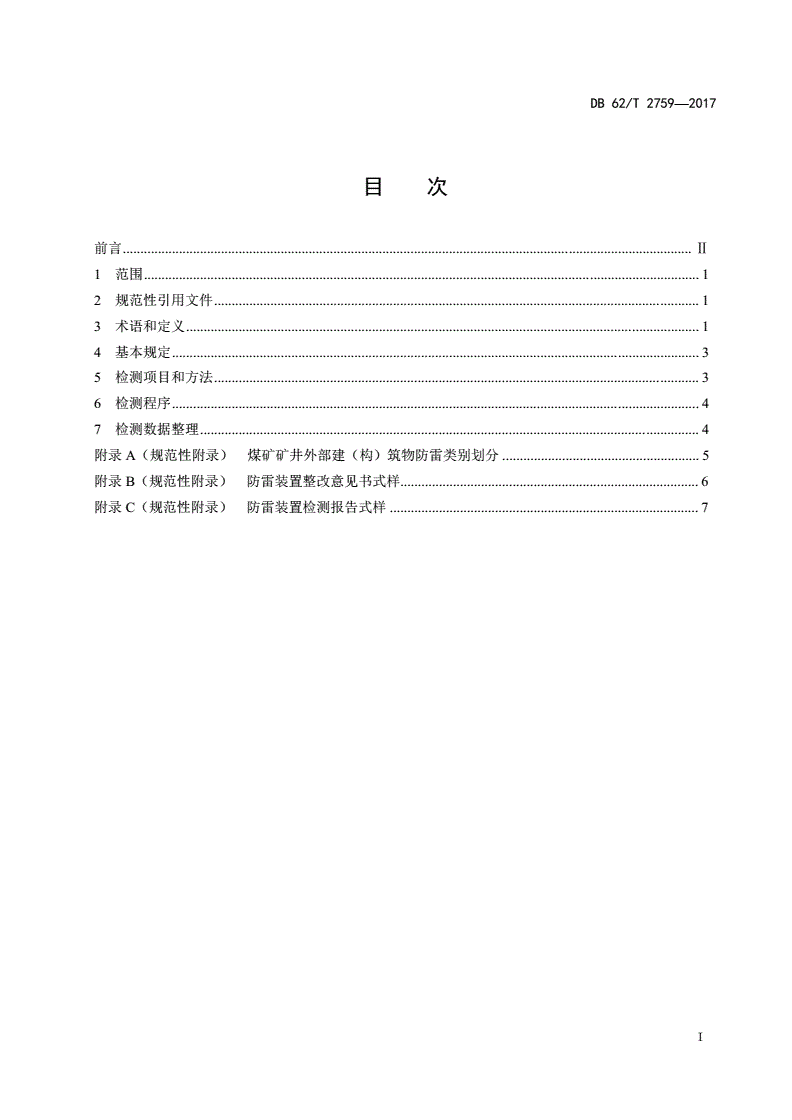

目次

前言..................................................................................................................................................................Ⅱ

1范围..............................................................................................................................................................1

2规范性引用文件..........................................................................................................................................1

3术语和定义..................................................................................................................................................1

4基本规定......................................................................................................................................................3

5检测项目和方法..........................................................................................................................................3

6检测程序......................................................................................................................................................4

7检测数据整理..............................................................................................................................................4

附录A（规范性附录）煤矿矿井外部建（构）筑物防雷类别划分........................................................5

附录B（规范性附录）防雷装置整改意见书式样.....................................................................................6

附录C（规范性附录）防雷装置检测报告式样........................................................................................7

I

DB62/T2759—2017

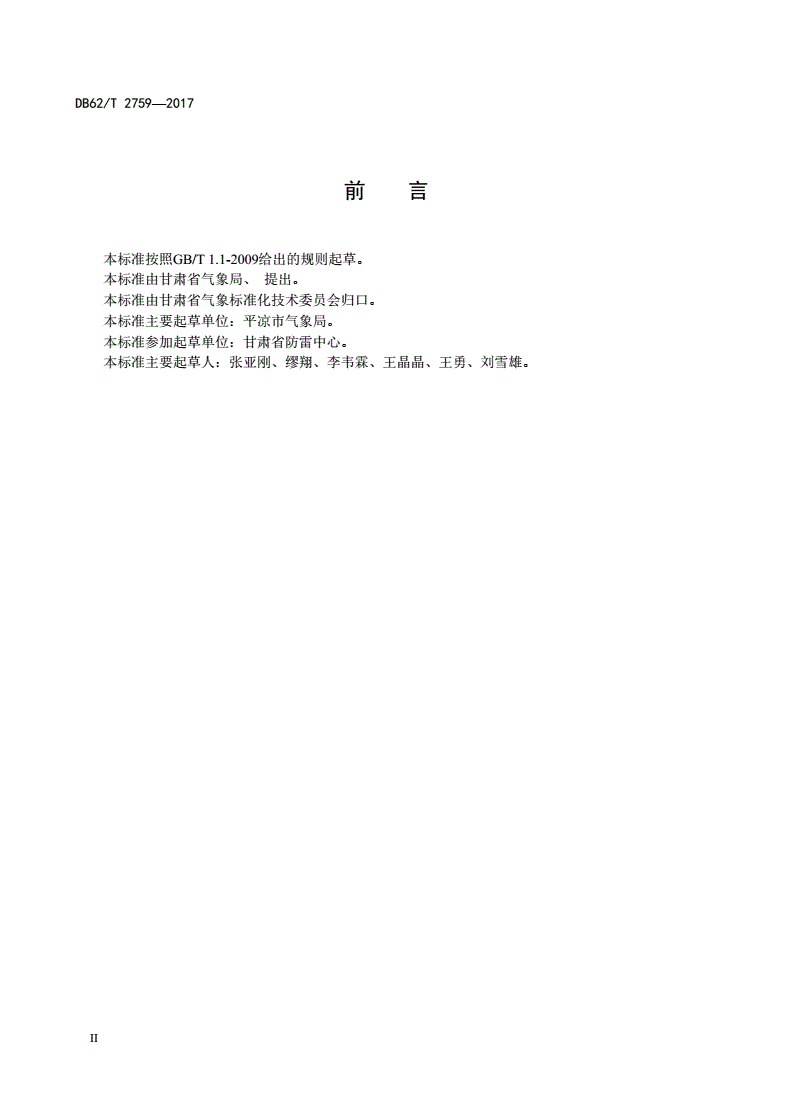

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由甘肃省气象局、提出。

本标准由甘肃省气象标准化技术委员会归口。

本标准主要起草单位：平凉市气象局。

本标准参加起草单位：甘肃省防雷中心。

本标准主要起草人：张亚刚、缪翔、李韦霖、王晶晶、王勇、刘雪雄。

II

DB62/T2759—2017

煤矿防雷装置检测导则

1范围

本标准规定了煤矿防雷装置检测的相关术语和定义、基本规定、检测项目、检测程序、检测报告等

内容。

本标准适用于新建、改建、扩建、已建的煤矿防雷装置检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T21431-2015建筑物防雷装置检测技术规范

GB50057-2010建筑物防雷设计规范

GB50058-2014爆炸危险环境电力装置设计规范(附条文说明)

GB50074-2014石油库设计规范

GB50156-2012汽车加油加气站设计与施工规范(附条文说明)

GB50343-2012建筑物电子信息系统防雷设计规范(附条文说明)

QX/T110-2009爆炸和火灾危险环境防雷装置检测技术规范

QX/T150-2011煤炭工业矿井防雷设计规范

3术语和定义

GB/T21431-2015、GB50057-2010、GB50343-2012界定的术语和定义适用于本文件。为了便于使

用，以下重复列出了GB/T21431-2015、GB50057-2010、GB50343-2012中的一些术语和定义。

3.1

防雷装置lightningprotectionsystem（LPS）

用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷

装置和内部防雷装置组成。

［GB50057-2010，定义2.0.5］

3.2

外部防雷装置externallightningprotectionsystem

由接闪器、引下线和接地装置组成。

注：外部防雷装置完全与被保护的建（构）筑物脱离者称为独立的外部防雷装置，其接闪器称独立接闪器。

［GB50057-2010，定义2.0.6］

3.3

内部防雷装置internallightningprotectionsystem

由防雷等电位连接和与外部防雷装置的间隔距离组成。

［GB50057-2010，定义2.0.7］

1

DB62/T2759—2017

3.4

防雷装置检测lightningprotectionsystemcheckandmeasure

按照建筑物防雷装置的设计标准确定防雷装置满足标准要求而进行的检查、测量及信息综合分析处

理全过程。

［GB21431-2015，定义3.23］

3.5

接闪器air-terminationsystem

由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。

注：原规范中，接闪杆称为避雷针，接闪带称为避雷带，接闪线称为避雷线，接闪网称为避雷网。

［GB50057-2010，定义2.0.8］

3.6

引下线downconductorsystem

用于将雷电流从接闪器传导至接地装置的导体。

［GB50057-2010，定义2.0.9］

3.7

接地装置earth-terminationsystem

接地体和接地线的总和，用于传导雷电流并将其流散入大地。

［GB50057-2010，定义2.0.10］

3.8

防雷区lightningprotectionzone（LPZ）

划分雷击电磁环境的区，一个防雷区的区界面不一定要有实物界面，如不一定要有墙壁、地板或天

花板作为区界面。

［GB50057-2010，定义2.0.24］

3.9

接地体earthelectrode

埋入土壤中或混凝土基础中作散流用的导体。

［GB50057-2010，定义2.0.11］

3.10

接地线earthconductor

从引下线断接卡或换线处至接地体的连接导体；或从接地端子、等电位连接带至接地装置的连接导

体。

［GB50057-2010，定义2.0.12］

3.11

共用接地系统commonearthingsystem

将各部分防雷装置、建筑物金属构件、低压配电保护线（PE）、设备保护地，屏蔽体接地、防静

电接地和信息设备逻辑地等连接在一起的接地装置。

［GB21431-2015，定义3.6］

3.12

防雷等电位连接equipotentialbonding

将分开的诸金属物体直接用连接导体或电涌保护器连接到防雷装置上以减小雷电流引发的电位差。

［GB50057-2010，定义2.0.19］

3.13

电涌保护器surgeprotectivedevice（SPD）

2

DB62/T2759—2017

用于限制瞬态过电压和分泄电涌电流的器件。它至少含有一非线性元件。

［GB50057-2010，定义2.0.29］

3.14

劣化degradation

由于浪涌、使用或不利环境的影响造成浪涌保护器原始性能参数的变化。

［GB50343-2012，定义2.0.34］

3.15

电磁屏蔽electromagneticshielding

用导电材料减少交变电磁场向指定区域穿透的措施。

［GB50343-2012，定义2.0.15］

4基本规定

4.1新建、改建、扩建、已建的煤矿应依据《中华人民共和国气象法》、《气象灾害防御条例》、《甘

肃省气象灾害防御条例》、《防雷减灾管理办法》及《煤矿安全规程》，严格执行雷电灾害风险评估、

设计审核、竣工验收和防雷装置安全性能定期检测制度。

4.2对煤矿进行防雷装置检测的技术机构应具备由气象主管机构颁发的防雷检测甲级资质，检测人员

必须具备相应的专业技术知识和能力，并持有“防雷检测资格证”。

4.3新建、改建、扩建煤矿项目矿井外部防雷装置竣工后实施首次检测；煤矿投入使用后应每年进行

防雷装置安全性能定期检测，检测宜安排在雷雨季节来临之前；煤矿中的易燃易爆场所应在每年雷雨季

节来临之前和结束之后分别进行检测。

4.4测量和测试仪器应符合国家计量法规的规定。

4.5煤矿防雷装置的检测应在非雨天和土壤未冻结时检测土壤电阻率和接地电阻值，现场环境条件应

能保证正常检测，检测方法依据GB/T21431-2015、QX/T110-2009中相关规定执行。

4.6煤矿矿井外部建（构）筑物防雷类别划分见附录A，参考QX/T150-2011中相关规定执行。

5检测项目和方法

5.1煤矿矿井外部建（构）筑物防雷装置

检测项目如下：

a)接闪器；

b)引下线；

c)接地装置；

d)防雷区的划分；

e)电磁屏蔽；

f)等电位连接；

g)电涌保护器（SPD）。

5.2煤矿矿井外部电气设备保护装置

检测项目如下：

a)电气设备保护接地装置；

b)电气设备金属外壳、构架,铠装电缆保护等电位连接；

c)电涌保护器（SPD）。

3

DB62/T2759—2017

5.3检测方法、技术要求和检测周期参照GB/T21431-2015、《煤矿安全规程》及《防雷减灾管理办

法》中相关规定执行。

6检测程序

6.1前期准备

6.1.1项目工程资料的收集和准备
