DB63/T 2084-2022 公路波纹钢管涵洞通道施工技术规程

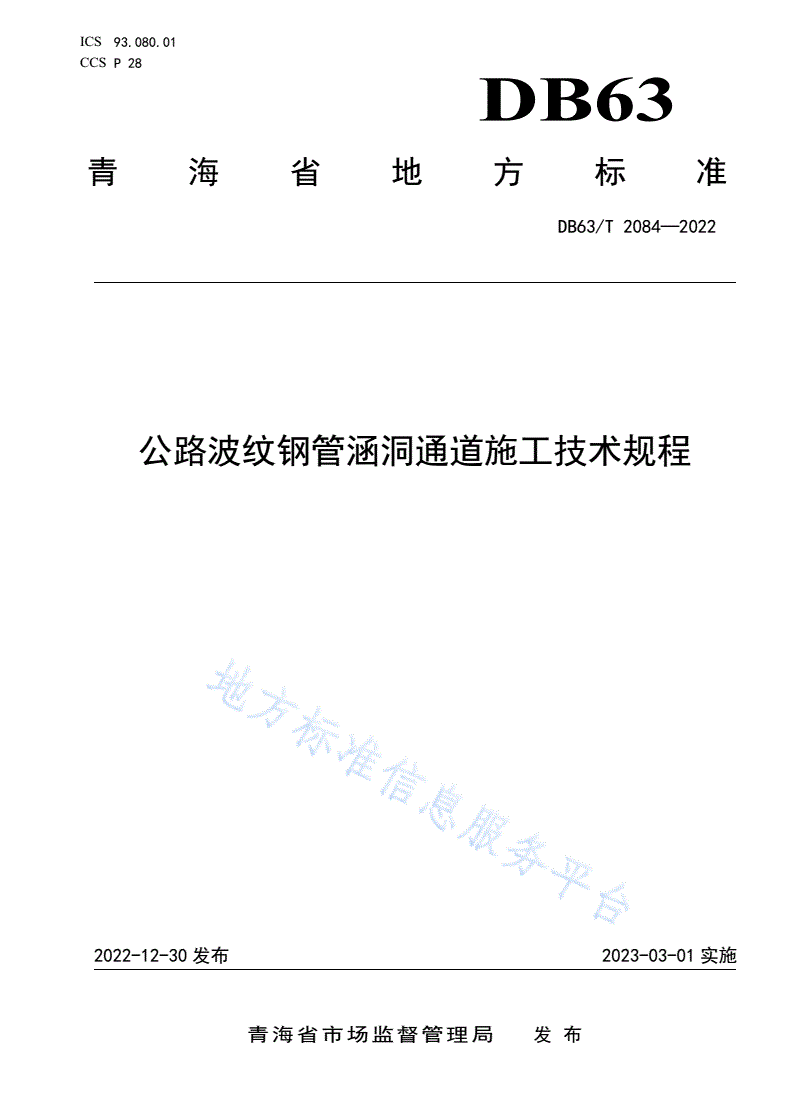

ICS93.080.01

CCSP28

DB63

青海省地方标准

DB63/T2084—2022

公路波纹钢管涵洞通道施工技术规程

2022-12-30发布2023-03-01实施

青海省市场监督管理局  发布

DB63/T2084—2022

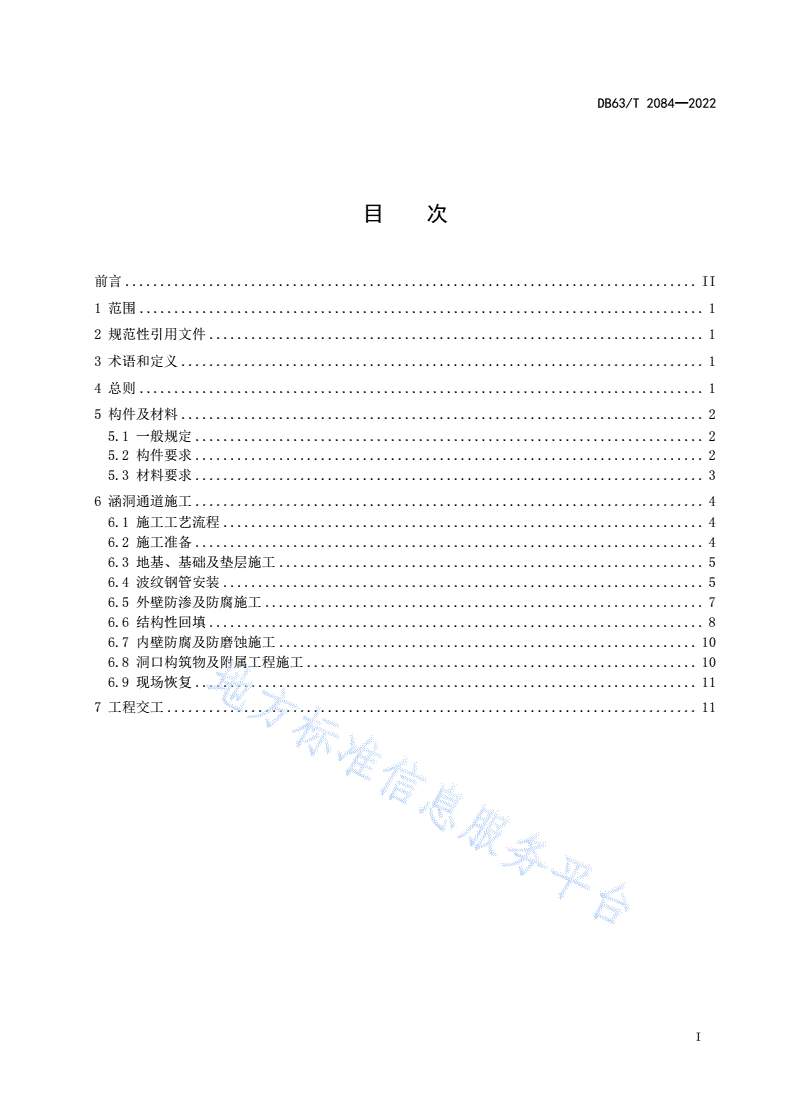

目次

前言..................................................................................II

1范围.................................................................................1

2规范性引用文件.......................................................................1

3术语和定义...........................................................................1

4总则.................................................................................1

5构件及材料...........................................................................2

5.1一般规定.........................................................................2

5.2构件要求.........................................................................2

5.3材料要求.........................................................................3

6涵洞通道施工.........................................................................4

6.1施工工艺流程.....................................................................4

6.2施工准备.........................................................................4

6.3地基、基础及垫层施工.............................................................5

6.4波纹钢管安装.....................................................................5

6.5外壁防渗及防腐施工...............................................................7

6.6结构性回填.......................................................................8

6.7内壁防腐及防磨蚀施工............................................................10

6.8洞口构筑物及附属工程施工........................................................10

6.9现场恢复........................................................................11

7工程交工............................................................................11

I

DB63/T2084—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由青海省交通运输标准化专业技术委员会提出。

本文件由青海省交通运输厅归口。

本文件起草单位：正平路桥建设股份有限公司、青海路拓工程设施制造集团有限公司、青海省交控

建设工程集团有限公司、海东正平管廊设施制造有限公司、中国建筑第二工程局有限公司。

本文件主要起草人：宋其忠、韩馨、刘琴、李元庆、谈耀荣、谢占奎、石向锋、任发伟、杨玉萍、

俞艳贤、彭有宏、肖华、马海明、杨慧、刘军辉、曾佑理。

本文件由青海省交通运输厅监督实施。

II

DB63/T2084—2022

公路波纹钢管涵洞通道施工技术规程

1范围

本文件规定了公路波纹钢管涵洞通道工程施工的术语和定义、总则、构件及材料、涵洞通道施工、

工程交工等内容。

本文件适用于公路波纹钢管涵洞通道工程施工。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T3323.1焊缝无损检测射线检测第1部分：X和伽玛射线的胶片技术

GB/T3323.2焊缝无损检测射线检测第2部分：使用数字化探测器的X和伽玛射线技术

GB50661钢结构焊接规范

JTJ034公路路面基层施工技术规范

JTG/T3610公路路基施工技术规范

JTG/T3650公路桥涵施工技术规范

JTG/T3651公路钢结构桥梁制造和安装施工规范

JTG/TF20公路路面基层施工技术细则

JTG/TF30公路水泥混凝土路面施工技术细则

JTGF40公路沥青路面施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTGF90公路工程施工安全技术规范

DB63/T1851公路波纹钢板挡土墙施工技术规程

DB63/T2083公路波纹钢管涵洞通道设计规范

DB63/T2085公路波纹钢管涵洞通道质量检验规范

3术语和定义

DB63/T2083界定的术语和定义适用于本文件。

4总则

4.1波纹钢管涵洞通道施工方案应根据施工现场位置的地质条件、结构特点、施工工艺、安全、环保

等因素确定。

4.2施工危险性较大的工程，应按JTGF90规定制定专项施工方案。

4.3特殊地基应现场核查，结合设计文件制定特殊地基处理专项施工方案。

1

DB63/T2084—2022

4.4冬期、雨期施工和安全环保施工应符合JTG/T3650和JTGF90规定。

5构件及材料

5.1一般规定

5.1.1构件及材料进场检验批应符合下列规定：

a)波纹钢管（板件），以同一生产厂家（同一料源）的同一规格（直径、波形）、同一出厂批

（编）号，按分节整装波纹钢管50节、波纹钢板件100片为一检验批组批抽样检验，不足50

节或不足100片为一检验批；

b)波纹钢管箍，以同一生产厂家（同一料源）的同一规格（直径、波形）、同一出厂批（编）

号，50个为一检验批组批抽样检验，不足50个为一检验批；

c)高强度螺栓连接副，以同一生产厂家的同一直径、性能等级、材料、炉号、螺纹规格，按螺

栓、螺母、钢垫片各3000件（套）为一检验批组批抽样检验，不足3000件（套）亦为一检

验批；

d)防渗密封、防腐（防磨蚀）喷涂材料，以同一生产厂家的同一品种（规格）、同一出厂批（编）

号为一检验批组批抽样检验；

e)地基换填材料、管基垫层材料、结构性回填材料和通道内路面结构层以下过渡层填筑材料，

分别以同一料源（料场）为一检验批组批抽样检验；

f)水泥混凝土材料和钢筋的质量检验批符合JTG/T3650规定、通道内基础材料和沥青路面结构

层材料的质量检验批分别符合JTG/TF20和JTGF40规定、水泥混凝土路面材料和减载板材料

的质量检验批符合JTG/TF30规定、波纹钢板挡墙材料的质量检验批符合JTG/T3650规定

DB63/T1851规定。

5.1.2外购的构件及材料，应具有出厂检验合格证、检验报告等质量证明文件，有下列情况之一的应

视为不合格：

a)变形、磨损或破损，外观有其他严重质量缺陷；

b)螺栓连接副、管箍等连接构件不配套或缺失；

c)品种（种类）、规格（型号）与设计文件不相符；

d)检验合格证、检验报告等质量证明文件缺失或无法证明其质量；

e)出厂批（编）号与出厂检验合格证、检验报告等质量证明文件不相符；

f)检验合格证、检验报告等质量证明文件与实物（体）不相符。

5.1.3分节整装波纹钢管管体、法兰和管箍等焊接连接的焊缝检测分别以每一检验批抽取20%的焊缝

进行复检和评定，不合格时不准许使用。焊缝内部缺陷检测、外观质量检查及评定应符合下列规定：

a)采用超声波探伤检测时全部检测，检测设备、工艺要求及缺陷评定符合GB50661规定；

b)无条件采用超声波探伤或对超声波检测结果有异议时，采用射线检测验证，检验批内的检查

数量按5%焊缝抽检，射线检测技术符合GB/T3323.1或GB/T3323.2规定；

c)焊缝符合GB50661规定的检验等级B级、评定等级Ⅱ级、焊缝外观一级及焊缝缺陷评定要求。

5.2构件要求

5.2.1分节整装波纹钢管（法兰）和波纹钢板件质量，应符合DB63/T2085的质量要求。

2

DB63/T2084—2022

5.2.2波纹钢管箍连接件质量应符合表1规定。

表1管箍连接件尺寸及螺栓孔允许偏差

波距×波高规定值或允许偏差/mm

检查方法

（）管箍焊接件螺栓孔允许偏差

和频率

mm宽度壁厚边宽边厚长度螺栓规格孔径误差

≥408≥272M12＞12、≤15.0

68×13≥管体壁厚±1.5±0.5卡尺量：每

(≥6个波距)(≥4个波距)M16＞16、≤19.0

一检验
