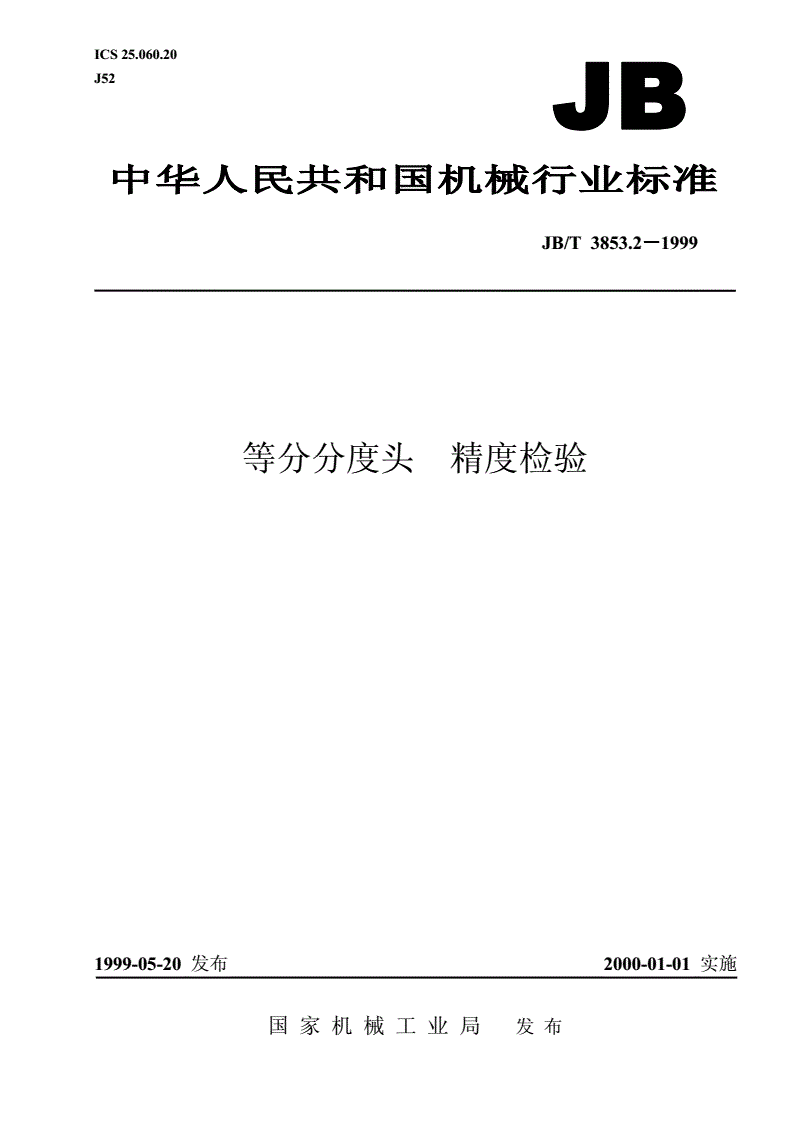

JB/T 3853.2-1999 等分分度头 精度检验

ICS25.060.20

J52

JB/T3853.2999－－－1

等分分度头精度检验

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T3853.2－－－－1999

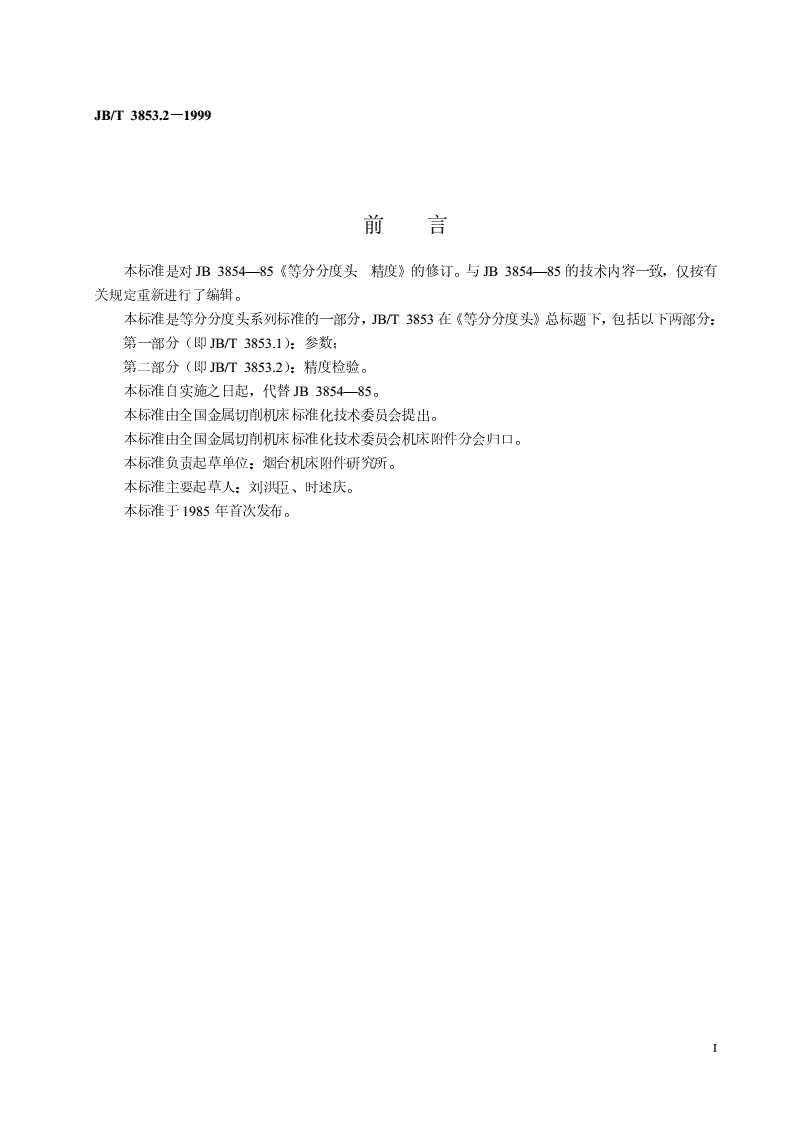

前言

本标准是对JB3854—85《等分分度头精度》的修订。与JB3854—85的技术内容一致，仅按有

关规定重新进行了编辑。

本标准是等分分度头系列标准的一部分，JB/T3853在《等分分度头》总标题下，包括以下两部分：

第一部分（即JB/T3853.1）：参数；

第二部分（即JB/T3853.2）：精度检验。

本标准自实施之日起，代替JB3854—85。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由全国金属切削机床标准化技术委员会机床附件分会归口。

本标准负责起草单位：烟台机床附件研究所。

本标准主要起草人：刘洪臣、时述庆。

本标准于1985年首次发布。

I

中华人民共和国机械行业标准JB/T3853.2－－－－1999

代替

等分分度头精度检验JB3854—85

1范围

本标准规定了等分分度头的精度要求和检验方法。

本标准适用于机床用普通精度等分分度头。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T17421.1—1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度

3一般要求

3.1使用本标准时，应参照GB/T17421.1，尤其是检验方法和检验工具的精度。

3.2本标准所列出的精度检验项目顺序，并不表示实际检验次序。为了装拆检验工具和检验的方便，

可按意次序进行检验。

3.3当实测长度与本标准规定的长度不同时，允差应根据GB/T17421.1—1998中2.3.1.1的规定按能

够测量的长度折算。折算结果小于0.005mm时，仍按0.005mm计。

4精度

精度要求和检验方法见表1。

国家机械工业局1999-05-20批准2000-01-01实施

1

2

表1

允差检验方法

序号简图检验项目检验工具

mm参照GB/T17421.1—1998的有关条文

5.6.1.2.2

将指示器测头垂直触及顶尖锥母线上，旋转主

G1顶尖60°锥面的斜向跳动0.010指示器轴检验，指示器读数的最大差值就是跳动误差

5.6.1.2.2

将指示器测头垂直触及主轴定心轴颈母线上，

G2主轴定心轴颈的径向跳动0.010指示器旋转主轴检验，指示器读数的最大差值就是跳动

误差

.

5.6.3.2

将指示器测头垂直触及主轴轴肩支承面最大直

G3主轴轴肩支承面的端面跳动0.010指示器径处，旋转主轴检验，指示器读数最大差值就是

跳动误差
