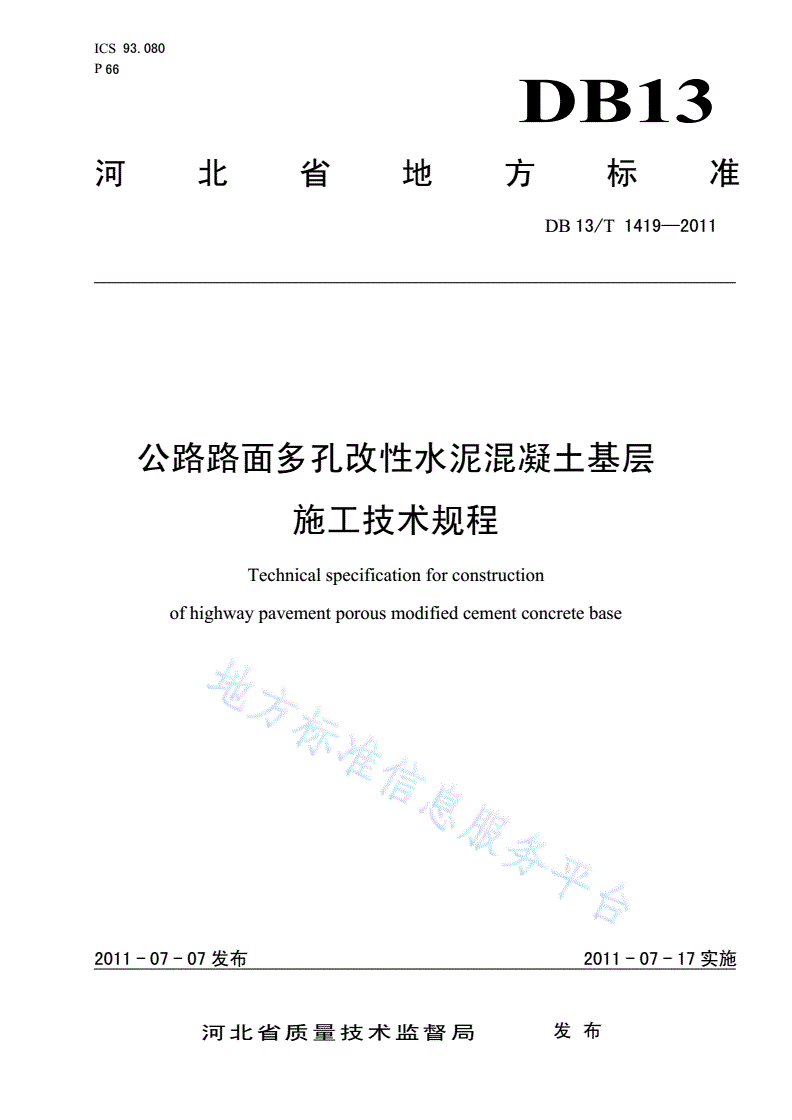

DB13/T 1419-2011 公路路面多孔改性水泥混凝土基层施工技术规程

ICS93.080

P66

DB13

河北省地方标准

DB13/T1419—2011

公路路面多孔改性水泥混凝土基层

施工技术规程

Technicalspecificationforconstruction

ofhighwaypavementporousmodifiedcementconcretebase

2011-07-07发布2011-07-17实施

河北省质量技术监督局发布

DB13/T1419—2011

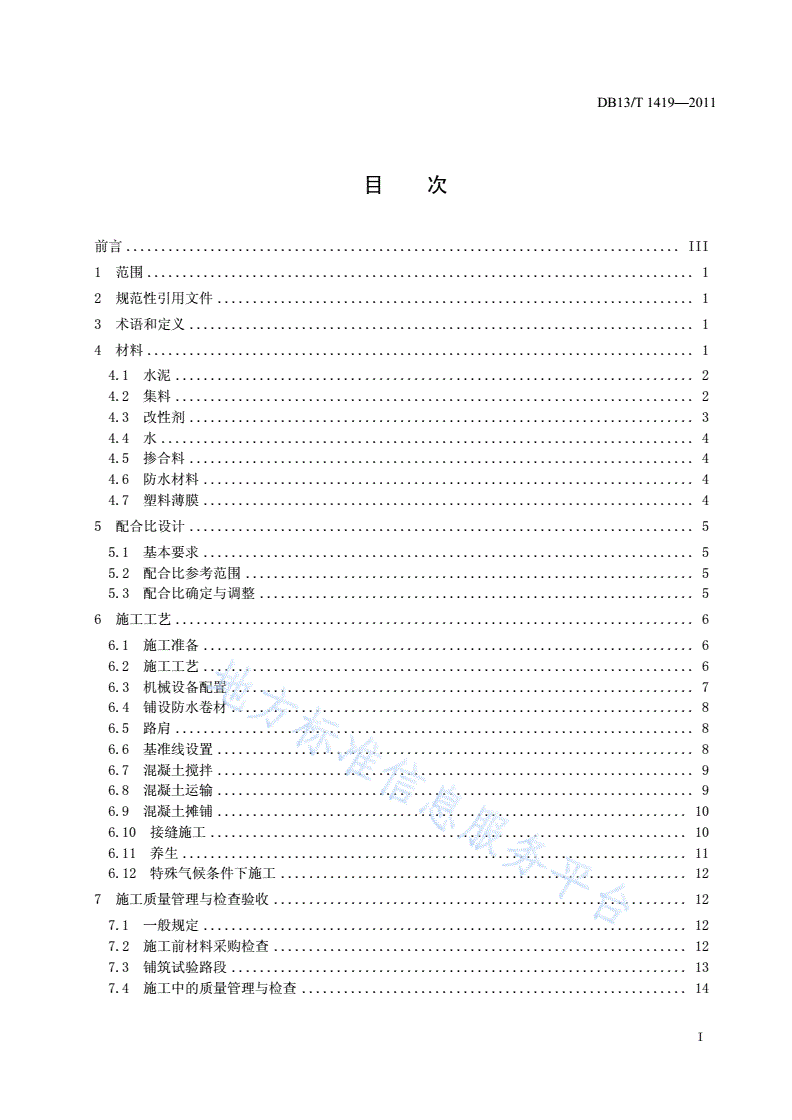

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4材料..............................................................................1

4.1水泥..........................................................................2

4.2集料..........................................................................2

4.3改性剂........................................................................3

4.4水............................................................................4

4.5掺合料........................................................................4

4.6防水材料......................................................................4

4.7塑料薄膜......................................................................4

5配合比设计........................................................................5

5.1基本要求......................................................................5

5.2配合比参考范围................................................................5

5.3配合比确定与调整..............................................................5

6施工工艺..........................................................................6

6.1施工准备......................................................................6

6.2施工工艺......................................................................6

6.3机械设备配置..................................................................7

6.4铺设防水卷材..................................................................8

6.5路肩..........................................................................8

6.6基准线设置....................................................................8

6.7混凝土搅拌....................................................................9

6.8混凝土运输....................................................................9

6.9混凝土摊铺...................................................................10

6.10接缝施工....................................................................10

6.11养生........................................................................11

6.12特殊气候条件下施工..........................................................12

7施工质量管理与检查验收...........................................................12

7.1一般规定.....................................................................12

7.2施工前材料采购检查...........................................................12

7.3铺筑试验路段.................................................................13

7.4施工中的质量管理与检查.......................................................14

I

DB13/T1419—2011

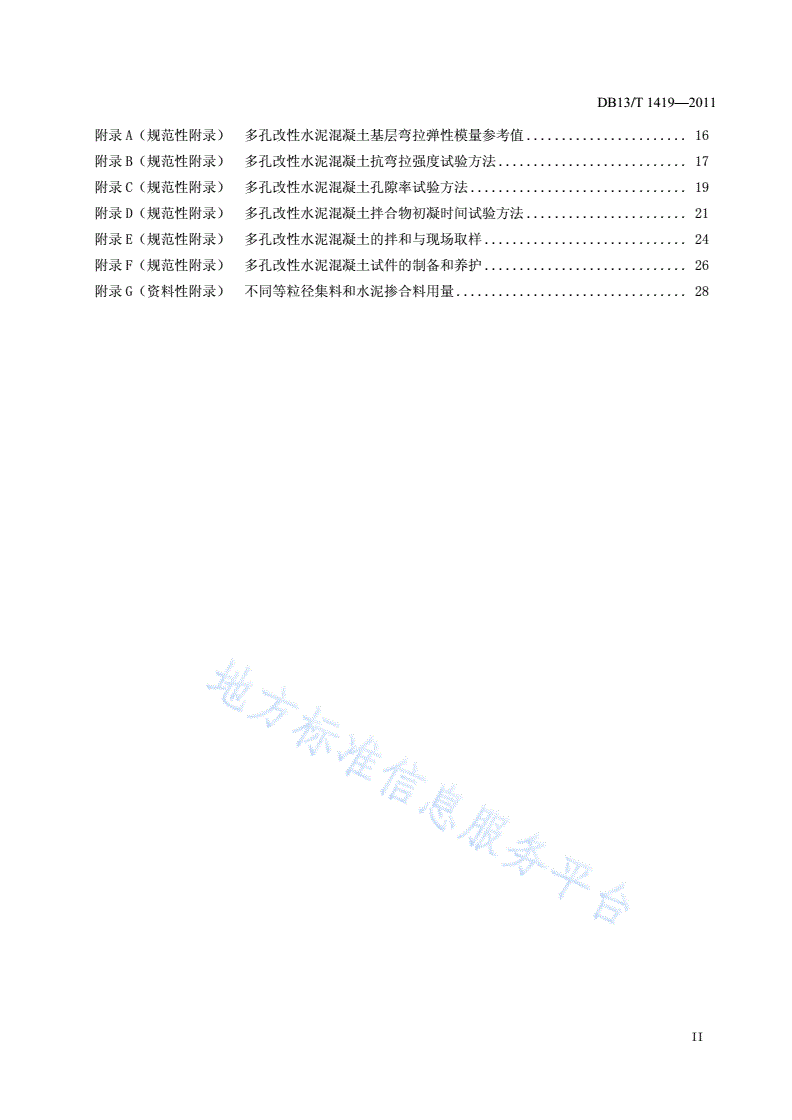

附录A（规范性附录）多孔改性水泥混凝土基层弯拉弹性模量参考值.......................16

附录B（规范性附录）多孔改性水泥混凝土抗弯拉强度试验方法...........................17

附录C（规范性附录）多孔改性水泥混凝土孔隙率试验方法...............................19

附录D（规范性附录）多孔改性水泥混凝土拌合物初凝时间试验方法.......................21

附录E（规范性附录）多孔改性水泥混凝土的拌和与现场取样.............................24

附录F（规范性附录）多孔改性水泥混凝土试件的制备和养护.............................26

附录G（资料性附录）不同等粒径集料和水泥掺合料用量.................................28

II

DB13/T1419—2011

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河北省交通运输厅提出。

本标准起草单位：邢台市交通运输局、邢台路桥建设总公司。

本标准起草人：李来宾、宋田兴、石晨英、杜群乐、王凤彩、霍玉娴、石敬辉、李彦伟。

III

DB13/T1419—2011

公路路面多孔改性水泥混凝土基层施工技术规程

1范围

本规程规定了公路路面多孔改性水泥混凝土基层的技术要求、配合比设计、施工工艺、质量检验及

施工质量验收标准等。

本规程适用于各等级公路及城市道路。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T17642土工合成材料非织造布复合土工膜

JTGF30公路水泥混凝土路面施工技术规范

JTGE30公路工程水泥及水泥混凝土试验规程

JTGE42公路工程集料试验规程

JTJ034公路路面基层施工技术规范

3术语和定义

下列术语和定义适用于本标准。

3.1

改性剂modifiers

在多孔改性水泥混凝土中掺入的能改善混凝土性能的水基聚合物。

3.2

多孔改性水泥混凝土porousmodifiedcementconcrete

由水泥、等粒径集料、掺合料、水和改性剂混合固结而成、有连通孔的材料，孔隙率大于17％。

3.3

多孔改性水泥混凝土基层施工constructionofporousmodifiedcementconcretebase

采用摊铺机摊铺、免碾压的多孔改性水泥混凝土基层的施工方式。

3.4

等粒径集料

为了提高多孔改性水泥混凝土的性能，参照现行试验规程标准筛孔尺寸，将集料（孔径相差5mm）

分成4个粒径区间：20mm～25mm、25mm～30mm、30mm～35mm和35mm～40mm，将某一区间

粒径的中值作为粒径的代表值，称为规格。集料粒径范围为代表值±2.5mm，这个范围内的集料称为等

粒径集料。如30mm～35mm区间内的集料即规格为32.5mm的等粒径集料。

4材料

1

DB13/T1419—2011

4.1水泥

4.1.1水泥应满足《公路水泥混凝土路面施工技术规范》（JTGF30）的相关要求。

4.1.2一般情况宜采用普通硅酸盐水泥。高温天气施工应采用缓凝型水泥，低温天气施工或有快通要

求的路段可采用R型水泥。各交通等级路面基层水泥的抗折强度、抗压强度应符合表1的规定。

表1各交通等级路面水泥各龄期的抗折强度、抗压强度

交通等级特重交通重交通中、轻交通

龄期（d）328328328

抗压强度（MPa），≥25.555.022.052.516.042.5

抗折强度（MPa），≥4.57.54.07.03.56.5

水泥进场时每批量应附有齐全的化学成分、物理性能、力学指标合格的检验证明，所使用水泥的化

学成分、物理性能等路用品质要求应符合表2的规定。

表2水泥化学和物理性能指标

指标

水泥性能

特重、重交通路面中、轻交通路面

铝酸三钙，％≤7.09.0

铁铝酸四钙，％≥15.012.0

游离氧化钙，％≤1.01.5

氧化镁％，％≤5.06.0

三氧化硫，％≤3.54.0

安定性（雷氏夹或蒸煮法检验）合格合格

标准稠度需水量，％≤2830

烧失量，％≤3.05.0

细度（80μm筛余量），％≤1010

初凝时间，h≥32.5

终凝时间，h≤1010

注：水泥的存放期不得超过3个月。

4.1.3选用水泥时，除满足表2的各项规定外，还应通过混凝土配合比试验，根据其试配弯拉强度和

工作性确定优选适宜的水泥品种和强度等级。

4.1.4应选用散装水泥，并控制出厂温度不宜高于55℃。

4.2集料

4.2.1集料应使用质地坚硬、耐久、洁净的碎石、破碎砾石或砾石，石质为石灰岩、玄武岩、安山岩、

花岗岩等。集料的技术要求应符合表3的规定。

4.2.2集料采用单一的等粒径集料。不同等粒径集料标准筛筛孔尺寸见表4。

4.2.3严禁采用有级配的集料，进场集料规格要求见表5。

2

DB13/T1419—2011

表3集料技术要求

项目技术要求

集料强度≥3级

压碎值≤20％

针片状颗粒含量≤20％

软弱颗粒含量≤5％

泥土杂质含量(冲洗法)≤1％

硫化物及硫酸盐（按SO3质量计％）≤1％

有机物含量(比色法)不深于标准溶液的颜色

注：压碎值超过20％时，应以混凝土试配弯拉强度是否达到相应的规定值决定取舍。

表4不同等粒径集料标准筛筛孔尺寸单位为：毫米

粒径

筛孔

22.527.532.537.5

上层筛孔25×2530×3035×3540×40

下层筛孔20×2025×2530×3035×35

注1：此表筛孔尺寸为标准筛水平位置筛孔尺寸，施工中应换算成振动筛尺寸，振动筛有倾斜时应考虑倾斜角度。

注2：通过了上层筛，未通过下层筛的集料为等粒径规格料。

表5进场集料规格要求

集料规格（mm）通过下列筛孔（mm）的质量百分率（％）

4035302520

37.51000-10---

32.5-1000-10--

27.5--1000-10-

22.5---1000-10

4.3改性剂

改性剂分为A型和B型两类，不掺加粉煤灰时使用A型改性剂，掺加粉煤灰时使用B型。改性剂

的技术指标见表6的规定。

改性剂保质期为10天。改性剂应储存在不锈钢或树脂类容器中，禁止用铁、铜、铝器具储存，防

止储存过程中与铁、铜、铝离子发生化学反应而失效，同时应采取遮阳措施，严禁在阳光下暴晒。

3

DB13/T1419—2011

表6改性剂技术指标

改性剂类型项目技术要求检测方法

固含量，％≥3SH/T1153-92

粘度（Pa.s）25000—45000SH/T1152-92

A型

pH值6.5—8.5SH/T1150-1999

在水中分散程度均匀目测

固含量，％≥4SH/T1153-92

粘度（Pa.s）35000—42000SH/T1152-92

B型

pH值8.5—9.5SH/T1150-1999

在水中分散程度均匀目测

4.4水

拌合用水中铁、铜、铝离子总含量应小于50ppm。其他指标满足《公路水泥混凝土路面施工技术

规范》（JTGF30）的相关要求。

4.5掺合料

4.5.1多孔改性水泥混凝土基层掺合料可采用电收尘的Ⅰ、Ⅱ级干排或磨细粉煤灰。粉煤灰的分级和

质量要求应符合表7规定。

表7粉煤灰分级和质量要求

粉煤灰等级

项目

ⅠⅡ

细度（45µm气流筛余量），%≤1220

烧失量，％≤58

需水量，％≤95105

SO3含量，％≤3

4.5.2应采用散装干粉煤灰。进货应有等级检验报告。不得使用湿排、潮湿粉煤灰或已结块的湿排干

燥粉煤灰。

4.6防水材料

防水材料宜采用双面纤维防水卷材。防水卷材的技术指标参照《土工合成材料非织造复合土工膜》

（GB/T17642）规定，具体见表8。

4.7塑料薄膜

养生用塑料薄膜的厚度不小于0.05mm。
