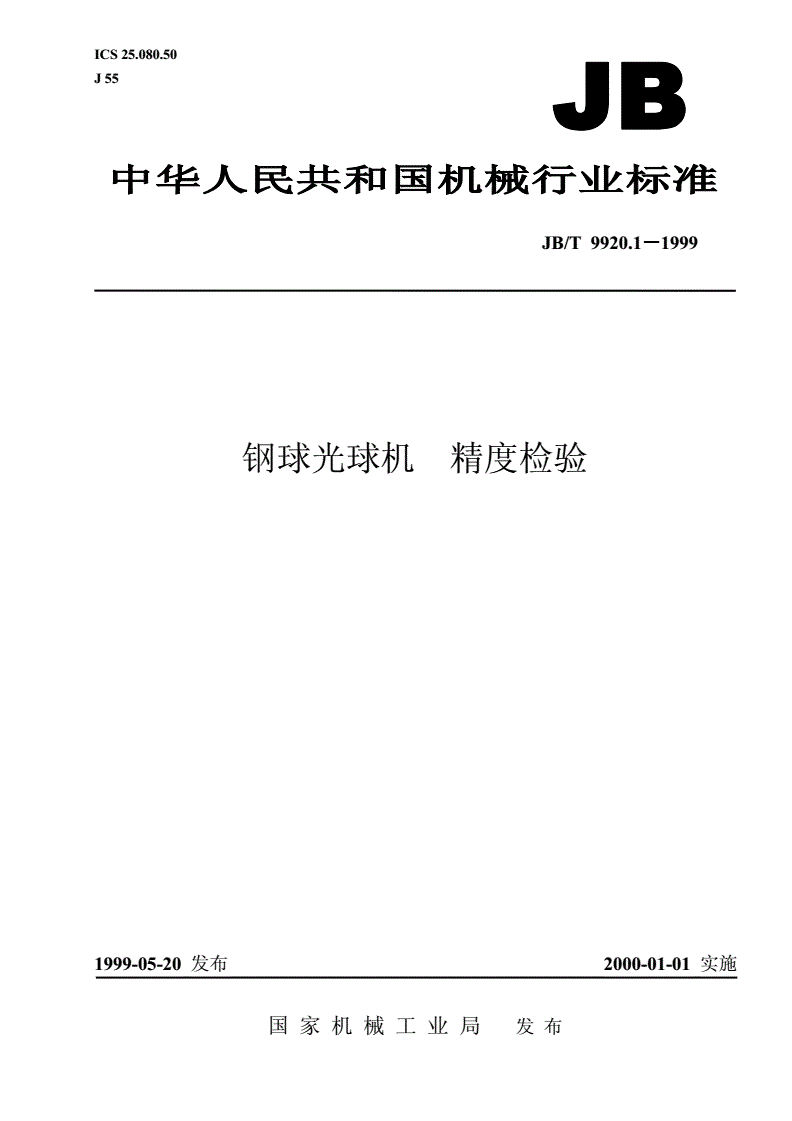

JB/T 9920.1-1999 钢球光球机 精度检验

ICS25.080.50

J55

JB/T9920.1999－－－1

钢球光球机精度检验

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T9920.1－－－－1999

前言

本标准是在ZBJ55042—89《钢球光球机精度》的基础上修订的。

本标准与ZBJ55042—89的技术内容一致，仅按有关规定重新进行了编辑。

本标准是JB/T9920《钢球光球机》系列标准中的一部分，该系列标准包括以下两个部分：

JB/T9920.1—1999钢球光球机精度检验

JB/T9920.2—1999钢球光球机技术条件

与本标准相配套的标准有：

JB/T8081.1—1999钢球加工机床参数

JB/T8081.2—1999钢球加工机床系列型谱

本标准自实施之日起代替ZBJ55042—89。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由全国金属切削机床标准化技术委员会磨床分会归口。

本标准负责起草单位：新乡机床厂。

本标准于1989年3月30日首次发布。

I

中华人民共和国机械行业标准JB/T9920.1－－－－1999

钢球光球机精度检验代替ZBJ55042—89

1范围

本标准规定了钢球光球机的几何精度检验和工作精度检验的要求及检验方法。

本标准适用于光球板直径为500~950mm的立式和卧式钢球光球机。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T17421.1—1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度

3一般要求

3.1使用本标准时，应参照GB/T17421.1的有关规定。尤其是检验前的安装、主轴及其他部件的空

运转升温、检验方法和检验工具的精度。

3.2参照GB/T17421.1—1998中3.1的规定调整安装水平，水平仪在纵向和横向的读数均不超过

0.04/1000。

3.3检验前一般可按装拆工具和检验方便、热检项目的要求安排实际检验次序。

3.4当实测长度与本标准规定的长度不同时，允差应根据GB/T17421.1—1998中2.3.1.1的规定按能

够测量的长度折算。折算结果小于0.005mm时，仍按0.005mm计。

3.5工作精度检验时，试件的检验应在光磨后进行。

3.6根据用户和制造厂的协议，检验项目可以增减。

国家机械工业局1999-05-20批准2000-01-01实施

1

2

4几何精度检验

序允差检验方法

简图检验项目检验工具

号mm参照GB/T17421.1—1998的有关条文

转动盘定0.05指示器5.6.1.2.2

位圆柱面的固定指示器，使其测头垂直触及转动盘定

径向跳动位圆柱面。转动主轴检验。

（用于立误差以指示器读数的最大差值计

式钢球光球

G1

机）
