DB11/ 1505-2022 城市综合管廊工程设计规范

DB11/1505—2022

北京市地方标准

编号：DB11/1505—2022

京津冀统一备案号：J16496—2022

城市综合管廊工程设计规范

Codefordesignofurbanutilitytunnelengineering

2022-12-29发布2023-07-01实施

北京市规划和自然资源委员会

联合发布

北京市市场监督管理局

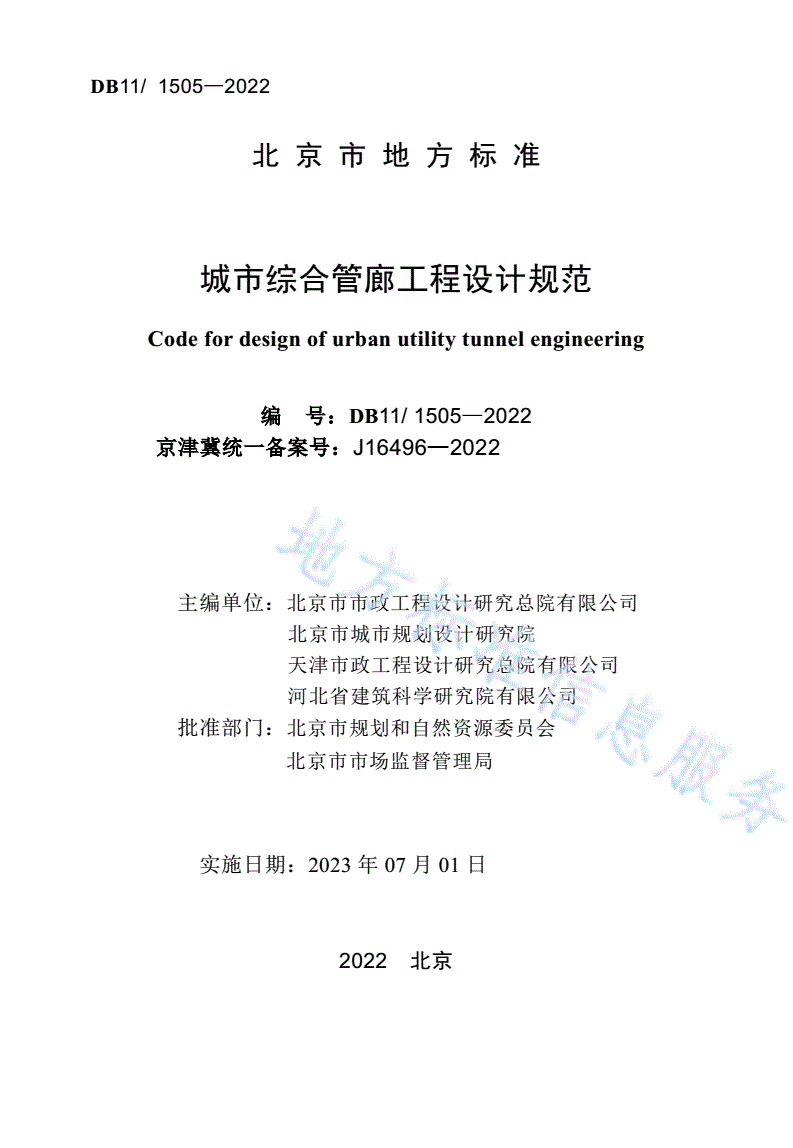

DB11/1505—2022

北京市地方标准

城市综合管廊工程设计规范

Codefordesignofurbanutilitytunnelengineering

编号：DB11/1505—2022

京津冀统一备案号：J16496—2022

主编单位：北京市市政工程设计研究总院有限公司

北京市城市规划设计研究院

天津市政工程设计研究总院有限公司

河北省建筑科学研究院有限公司

批准部门：北京市规划和自然资源委员会

北京市市场监督管理局

实施日期：2023年07月01日

2022北京

DB11/1505—2022

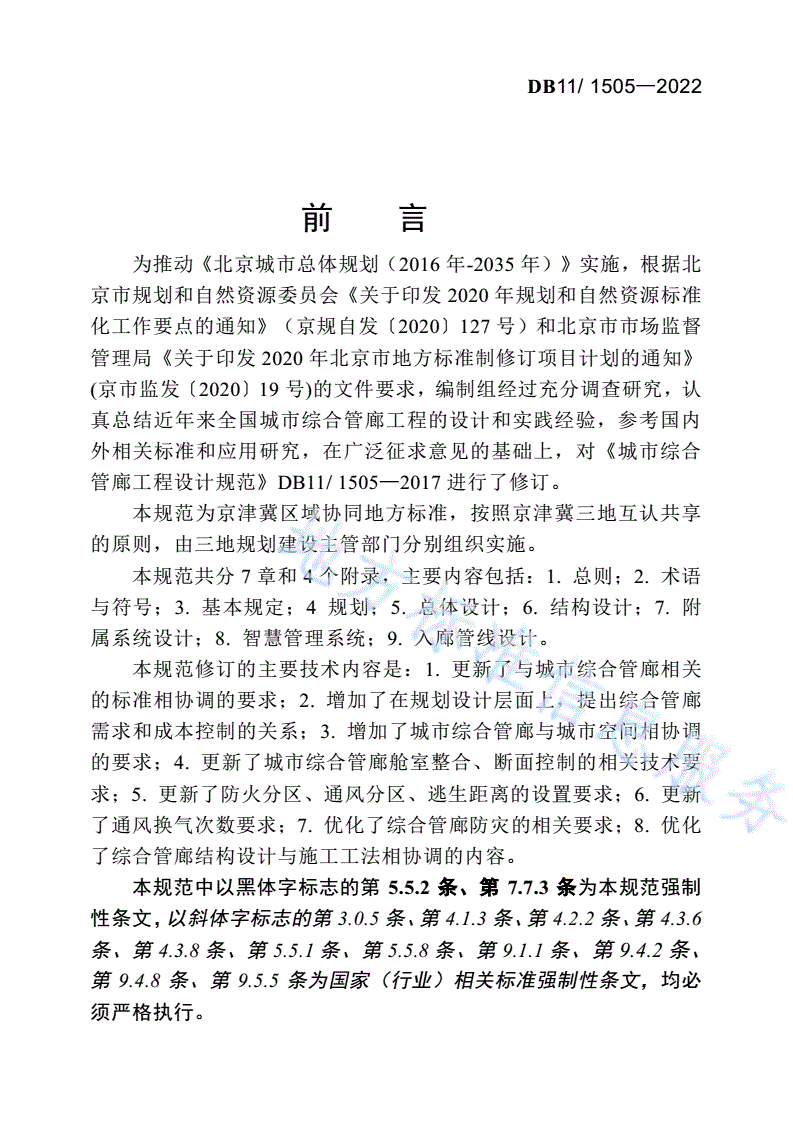

前言

为推动《北京城市总体规划（2016年-2035年）》实施，根据北

京市规划和自然资源委员会《关于印发2020年规划和自然资源标准

化工作要点的通知》（京规自发〔2020〕127号）和北京市市场监督

管理局《关于印发2020年北京市地方标准制修订项目计划的通知》

(京市监发〔2020〕19号)的文件要求，编制组经过充分调查研究，认

真总结近年来全国城市综合管廊工程的设计和实践经验，参考国内

外相关标准和应用研究，在广泛征求意见的基础上，对《城市综合

管廊工程设计规范》DB11/1505—2017进行了修订。

本规范为京津冀区域协同地方标准，按照京津冀三地互认共享

的原则，由三地规划建设主管部门分别组织实施。

本规范共分7章和4个附录，主要内容包括：1.总则；2.术语

与符号；3.基本规定；4规划；5.总体设计；6.结构设计；7.附

属系统设计；8.智慧管理系统；9.入廊管线设计。

本规范修订的主要技术内容是：1.更新了与城市综合管廊相关

的标准相协调的要求；2.增加了在规划设计层面上，提出综合管廊

需求和成本控制的关系；3.增加了城市综合管廊与城市空间相协调

的要求；4.更新了城市综合管廊舱室整合、断面控制的相关技术要

求；5.更新了防火分区、通风分区、逃生距离的设置要求；6.更新

了通风换气次数要求；7.优化了综合管廊防灾的相关要求；8.优化

了综合管廊结构设计与施工工法相协调的内容。

本规范中以黑体字标志的第5.5.2条、第7.7.3条为本规范强制

性条文，以斜体字标志的第3.0.5条、第4.1.3条、第4.2.2条、第4.3.6

条、第4.3.8条、第5.5.1条、第5.5.8条、第9.1.1条、第9.4.2条、

第9.4.8条、第9.5.5条为国家（行业）相关标准强制性条文，均必

须严格执行。

DB11/1505—2022

本规范在我市由北京市规划和自然资源委员会归口管理，北京

市规划和自然资源标准化中心负责日常管理，北京市市政工程设计

研究总院有限公司负责具体技术内容的解释（地址：北京市海淀区

西直门北大街32号3号楼，邮政编码：100082，电话：010-82216878，

邮箱：lvzcheng@126.com）。

本规范执行过程中如有意见和建议，请寄送至北京市规划和自

然资源标准化中心，以供今后修订时参考。（电话：010-55595000，

邮箱：bjbb3000@163.com）

本规范主编单位：北京市市政工程设计研究总院有限公司

北京市城市规划设计研究院

天津市政工程设计研究总院有限公司

河北省建筑科学研究院有限公司

本规范参编单位：北京城建设计发展集团股份有限公司

中国建筑设计研究院有限公司

中国建筑科学研究院有限公司

中冶京诚工程技术有限公司

北京电力经济技术研究院有限公司

北京市热力工程设计有限责任公司

北京市煤气热力工程设计院有限公司

北京消防救援总队

中国市政工程华北设计研究总院有限公司

石家庄市政设计研究院有限责任公司

北京市基础设施投资有限公司

北京城市副中心投资建设集团有限公司

北京市公联公路联络线有限责任公司

北京未来科技城开发建设有限公司

中国雄安集团有限公司

中国建筑集团有限公司

DB11/1505—2022

中国中铁股份有限公司

中交第二公路工程局有限公司

本规范主要起草人：杨京生苏云龙商冬凡张旭滨（以下按姓氏笔

画排列）

马华兵万中正付香才卞斌历莉王进民

王丽王长祥王莹尹力文卢明吕志成

刘文波刘念杜建梅杜玉东李磊李名淦

李佩峰李伟李永洪李云浩李跃飞任金柱

孙东凯孙明晔朱跃华何秋杭宋文波岳嘉

张建海张金文张建兵张晓松张晔张巍

肖燃陈重陈蓬勃罗凯欧阳康淼杨茜

杨忠杨昕苗雷强赵峰钟雷赵彦辉高

彪高天阳贾倩倩徐彦峰袁荣亮钱永刚崔

毅崔宇魏萌端木祥玲霰建平

本规范主要审查人：谢映霞赵克伟王建华董益波郑晓红

刘澄波孙杰张向荣张朝辉

DB11/1505—2022

DB11/1505—2022

目次

1总则........................................................................................1

2术语、符号.....................................................................................2

2.1术语............................................................................2

2.2符号............................................................................4

3基本规定.........................................................................................7

4规划................................................................................................8

4.1一般规定............................................................................8

4.2布局....................................................................................8

4.3入廊管线及断面.................................................................9

4.4三维控制..........................................................................10

4.5附属及配套设施................................................................11

5总体设计.......................................................................................12

5.1一般规定..........................................................................12

5.2断面设计..........................................................................12

5.3平面设计..........................................................................14

5.4纵断设计..........................................................................15

5.5节点设计..........................................................................16

5.6支吊架系统.......................................................................17

5.7人民防空防护设计...........................................................18

6结构设计.....................................................................................19

6.1一般规定............................................................................19

6.2材料..................................................................................20

6.3结构上的作用...................................................................23

6.4承载力极限状态计算........................................................28

6.5正常使用极限状态计算....................................................30

6.6现浇混凝土综合管廊结构................................................31

DB11/1505—2022

6.7预制拼装综合管廊结构....................................................31

6.8其他结构形式综合管廊....................................................36

6.9抗震设计..........................................................................38

6.10耐久性设计.....................................................................39

6.11构造要求.........................................................................39

7附属系统设计.............................................................................42

7.1消防系统.............................................................................42

7.2通风系统.............................................................................43

7.3供电系统.............................................................................45

7.4照明系统..........................................................................47

7.5监控系统..........................................................................49

7.6火灾自动报警系统...........................................................52

7.7给排水系统.......................................................................53

7.8标识系统..........................................................................54

8智慧管理系统.............................................................................55

8.1一般规定..........................................................................55

8.2系统架构..........................................................................55

8.3系统设计..........................................................................56

8.4系统功能..........................................................................56

8.5网络安全..........................................................................57

8.6接口要求..........................................................................58

9入廊管线设计.............................................................................59

9.1一般规定.............................................................................59

9.2给水、再生水管道...........................................................59

9.3排水管渠..........................................................................59

9.4天然气管道.......................................................................60

9.5热力管道..........................................................................61

9.6电力电缆..........................................................................62

9.7信息线缆..........................................................................63

DB11/1505—2022

9.8气力垃圾输送管道...........................................................63

9.9海水输送管道...................................................................63

9.10入廊管线监控.................................................................64

本规范用词说明...............................................................................65

引用标准名录...................................................................................66

条文说明...........................................................................................73

DB11/1505—2022

CONTENTS

1Generalprovisions.........................................................................1

2Termsandsymbols........................................................................2

2.1Terms..................................................................................2

2.2Symbols..............................................................................4

3Basicrequirements.........................................................................7

4Plan...............................................................................................8

4.1Generalrequirements...........................................................8

4.2Planninglayout...................................................................8

4.3Pipeandsectionselection....................................................9

4.4Threedimensionalcontrol.................................................10

4.5AncillaryandSupportingfacility........................................11

5Generaldesign.............................................................................12

5.1Generalrequirements.........................................................12

5.2Crosssectiondesign..........................................................12

5.3Planedesign......................................................................14

5.4Longitudinaldesign...........................................................15

5.5Nodedesign......................................................................16

5.6Supportandhangersystem................................................18

5.7Civilairdefenceworksdesign...........................................18

6Structuraldesign..........................................................................19

6.1Generalrequirements.........................................................19

6.2Materials...........................................................................20

6.3Actionsonthestructures...................................................23

6.4Calculationofbearingcapacitylimitstate..........................28

6.5Normallimitconditionmethod..........................................30

6.6Cast-in-placeconcreteutilitytunnel...................................31

DB11/1505—2022

6.7Precastconcreteutilitytunnel............................................31

6.8Otherconcreteofutilitytunnel..........................................36

6.9Seismicdesign...................................................................38

6.10Durabilitydesign.............................................................39

6.11Detailingrequirements.....................................................39

7Accessorialworksdesign.............................................................42

7.1Firepreventionsystem.......................................................42

7.2Ventilationsystem.............................................................43

7.3Powersupplysystem.........................................................45

7.4Lightingsystem.................................................................47

7.5Monitoringsystem.............................................................49

7.6Firealarmsystem..............................................................52

7.7Watersupplyanddrainagesystem.....................................53

7.8Signsystem.......................................................................54

8Intelligentmanagementsystem....................................................55

8.1Generalrequirements.........................................................55

8.2Systemarchitecture...........................................................55

8.3Systemdesign...................................................................56

8.4Systemfunction.................................................................56

8.5Networksecurity...............................................................57

8.6Communicationinterfacerequirements..............................58

9Pipelinedesign............................................................................59

9.1Generalrequirements.........................................................59

9.2Watersupplyandresurgentwaterpipeline.........................59

9.3Seweragepipeduct............................................................59

9.4Naturalgasline.................................................................60

9.5Heatdistributionpipeline...................................................61

9.6Powercable.......................................................................62

9.7Communicationscable.......................................................63

DB11/1505—2022

9.8Pneumaticgarbagecollectingpipe.....................................63

9.9Seawaterpipeline..............................................................63

9.10PipelineMonitoring.........................................................64

Explanationofseveralwordsinthiscode...........................................65

Listofquotedstandards.....................................................................66

Explanationofprovisions..................................................................73

DB11/1505—2022

1总则

1.0.1为促进京津冀城市综合管廊建设和发展，提高城市综合管廊

建设质量，规范城市综合管廊工程的规划、设计，统一城市综合管

廊工程主要技术指标，确保城市综合管廊工程建设做到安全适用、

经济合理、技术先进、智慧低碳、便于施工和维护，制定本规范。

1.0.2本规范适用于京津冀行政区域内新建、改建和扩建城市综合

管廊工程的规划与设计。

1.0.3综合管廊工程建设应遵循“规划先行、因地制宜、适度超前、

经济集约、统筹兼顾”的原则，充分发挥综合管廊的综合效益。

1.0.4综合管廊工程的设计应在不断总结科研和工程实践经验的基

础上，积极采用新技术、新工艺、新材料、新设备。

1.0.5综合管廊工程的规划、设计，除应符合本规范外，尚应符合

国家及京津冀三地现行有关标准的规定。

1

DB11/1505—2022

2术语、符号

2.1术语

2.1.1综合管廊utilitytunnel

建于城市地下用于容纳两类及以上城市工程管线的构筑物及附

属设施。

2.1.2干线综合管廊trunkutilitytunnel

用于容纳城市主干工程管线，一般不直接向用户提供服务的综合

管廊。

2.1.3干支结合综合管廊combinedtrunkandbranchutilitytunnel

用于同时容纳城市主干和配给工程管线，可兼顾向用户提供服务

的综合管廊。

2.1.4支线综合管廊branchutilitytunnel

用于容纳城市配给工程管线，直接向用户提供服务的综合管

廊。

2.1.5小型综合管廊small-scaleutilitytunnel

用于容纳中低压电力电缆、信息线缆、给水配水管道、再生水配

水管道等，主要服务末端用户的综合管廊。

2.1.6缆线管廊cabletrench

用于容纳电力和信息等线缆的小型综合管廊。

2.1.7城市工程管线urbanengineeringpipeline

城市范围内为满足生活、生产需要的给水、雨水、污水、再生水、

天然气、热力、供冷、电力、信息、广播电视、气力垃圾输送管道等

市政公用管线，不包含工业管线。

2.1.8信息线缆informationcable

用于传输信息数据电信号或光信号的各种导线的总称，包括通信

光缆、通信电缆、广播电视光缆、广播电视线缆以及智能弱电系统的

2

DB11/1505—2022

信号传输线缆。

2.1.9气力垃圾输送管道系统pneumaticgarbagecollectingpipe

system

利用负压气流将垃圾抽吸输送至中央收集站的管道系统。

2.1.10综合管廊定测线utilitytunnelpositioningline

为便于综合管廊平面定位设置的其主要结构定位基准线。

2.1.11舱室compartment

由综合管廊结构本体或防火墙、防火门分隔的用于敷设城市工程

管线的空间。

2.1.12人员出入口entrance

供人员从地面、综合管廊监控中心、其他地下空间等方便进出综

合管廊的构筑物。

2.1.13安全出口safetyexit

供人员在紧急情况下安全逃生到相邻防火分区、相邻舱室、地面

或其他安全部位的孔口。

2.1.14吊装口hoistinghole

用于将各种入廊管线和设备吊入综合管廊内设置的构筑物。

2.1.15管线分支口junctionforpipeorcable

综合管廊内部管线与外部直埋管线或沟道相衔接的构筑物。

2.1.16现浇混凝土综合管廊cast-in-siteutilitytunnel

采用混凝土现场整体浇筑的综合管廊结构本体。

2.1.17预制拼装综合管廊precastutilitytunnel

在工厂内分节段浇筑成型，现场采用拼装工艺施工成为整体的综

合管廊结构本体。

2.1.18管片结构segmentstructure/segmentallining

利用工厂预制、现场拼装的管片衬砌隧道的结构形式。

2.1.19标识mark

为便于综合管廊入廊管线分类管理，内外部安全引导、警告警示

3

DB11/1505—2022

等而设置的铭牌或颜色标记。

2.1.20智慧管理系统Intelligentmanagementsystem

对综合管廊各监控与报警子系统进行集成，满足对内管理、对外

通信、与城市工程管线运营公司或管理部门协调等需求，具有综合、

智慧化处理能力的系统平台。

2.2符号

2.2.1材料性能

P

i—混凝土的抗渗等级；

λc—混凝土的导热系数；

βi—内表面热交换系数；

βe—外表面热交换系数；

fpy—预应力筋或螺栓的抗拉强度设计值。

2.2.2作用和作用效果

'

Fep,k、Fep,k—地下水位以上、以下的侧向压力标准值；

Fsv,k—竖向土压力标准值；

∆t—壁板的内、外侧壁面温差；

S—作用效应组合设计值；

Gik—第i个永久作用的标准值；

Qjk—第j个可变作用的标准值；

γs—回填土的重力密度；

'

γs—地下水位以下回填土的有效重度；

M—弯矩设计值；

Mj—预制拼装综合管廊节段横向拼缝接头处弯矩设计值；

Mk—预制拼装综合管廊节段横向拼缝接头处弯矩标准值；

Mz—预制拼装综合管廊节段整浇部位弯矩设计值；

4

DB11/1505—2022

N—轴向力设计值；

Nj—预制拼装综合管廊节段横向拼缝接头处轴力设计值；

Nz—预制拼装综合管廊节段整浇部位轴力设计值。

2.2.3几何参数

H

s—覆土高度；

h

c—壁板的厚度；

Z—自地面至计算截面处的深度；

Z

w—自地面至地下水位的距离；

A—密封垫沟槽截面面积；

A

0—密封垫截面面积；

A

p—预应力筋或螺栓的截面面积；

h—截面高度；

x—混凝土受压区高度；

θ—预制拼装综合管廊拼缝相对转角。

2.2.4计算系数及其他

K

α—回填土的静止土压力系数；

γ

0—结构重要性系数；
