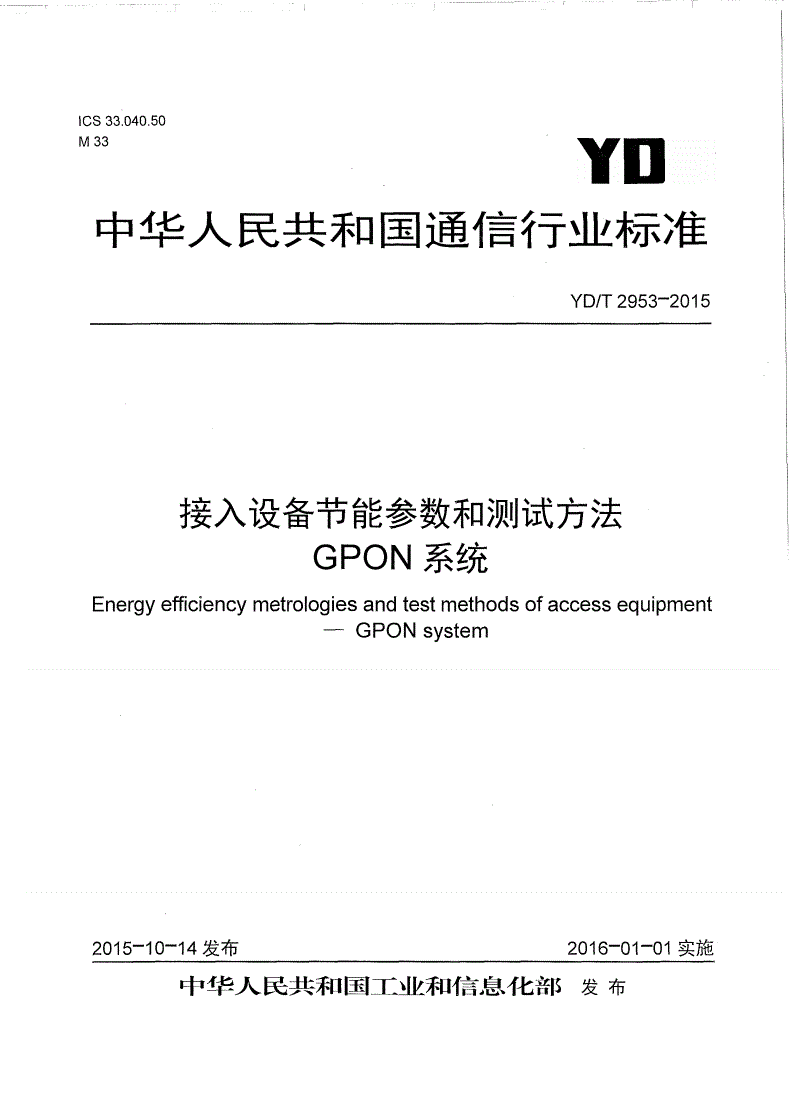

YD/T 2953-2015 接入设备节能参数和测试方法 GPON系统

ICS33.040.50

M33

中华人民共和国通信行业标准

YD/T2953-2015

接入设备节能参数和测试方法

GPON系统

Energyefficiencymetrologiesandtestmethodsofaccessequipment

—GPONsystem

2015—10—14发布2016—01-01实施

中华人民共和国工业和信息化部发布

YD/T2953-2015

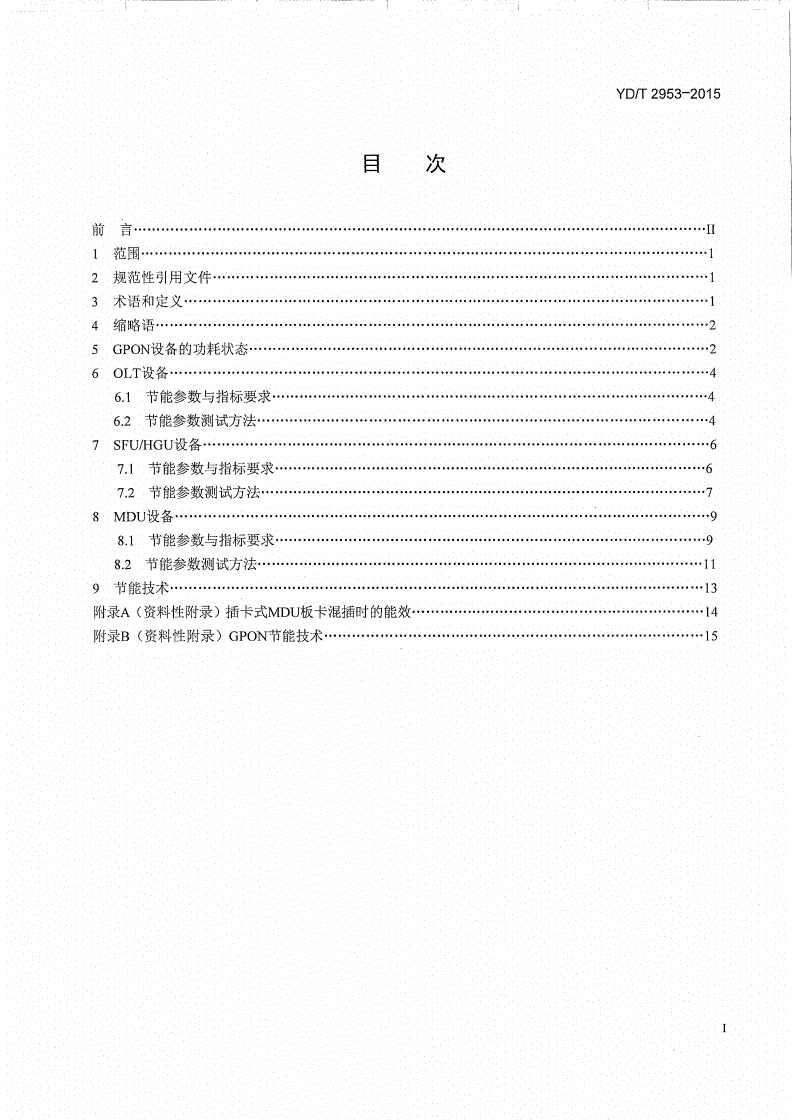

目次

mh...........................................................••••••......................n

l翻........................................................................................................................................l

2规范性引用文件..................................................................………1

3术语和定义.............................................................................1

4_各®...............................................................，•■••................2

5GPON设备的功耗状态............................................2

6OLT设备....................................................--4

6.1节能参数与指标要求.......................................................4

6.2节能参数测试方法...............................................4

7SFU/HGUi錄............................................................................6

7.1节能参数与指标要求...........................................................6

7.2节能参数测试方法.............................................."7

8MDUi錄.....................................................9

8.1节能参数与指标要求................................................................9

8.2节能参数测试方法...................................................................11

9TC财...................................................................*.........-13

附录A(资料性附录）插卡式MDU板卡混插时的能效...........................................14

附录B(资料性附录）GPON节能技术........................................................15

YD/T2953-2015

—i—

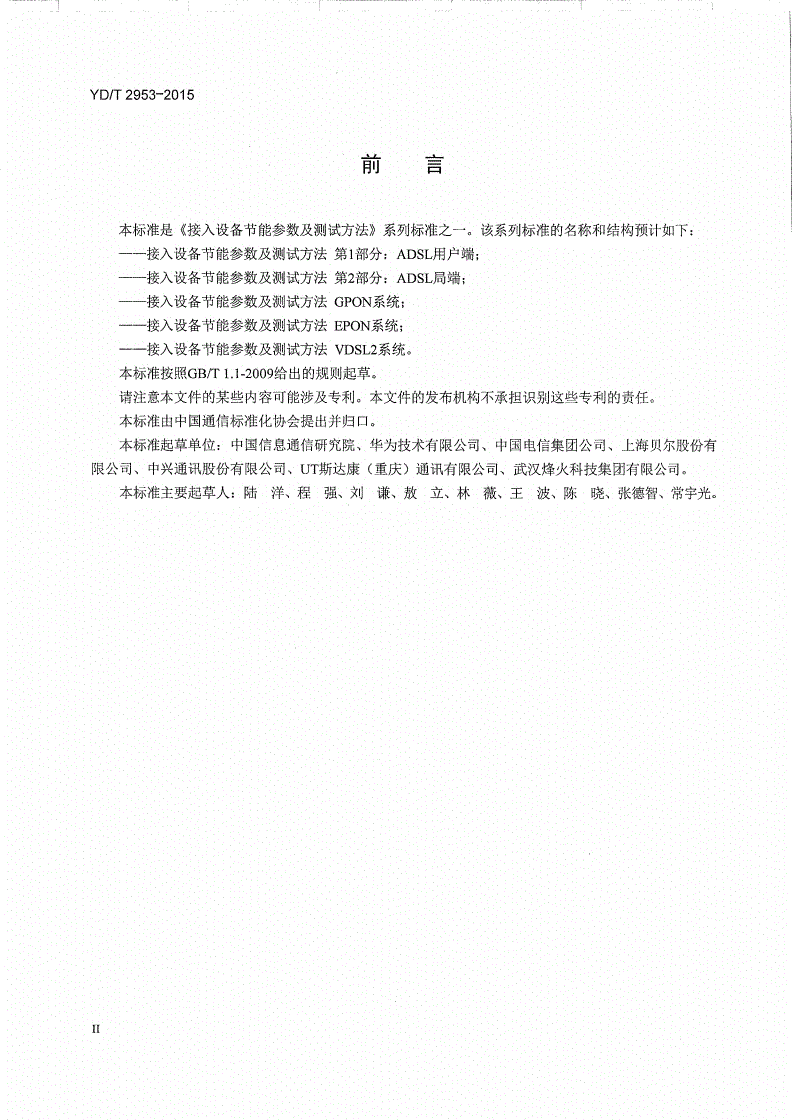

刖吕

本标准是《接入设备节能参数及测试方法》系列标准之一。该系列标准的名称和结构预计如下：

一一接入设备节能参数及测试方法第1部分：ADSL用户端；

一一接入设备节能参数及测试方法第2部分：ADSL局端；

一一接入设备节能参数及测试方法GPON系统；

——接入设备节能参数及测试方法EPON系统；

一一接入设备节能参数及测试方法VDSL2系统。

本标准按照GB/T1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国通信标准化协会提出并归口。

本标准起草单位：中国信息通信研宄院、华为技术有限公司、中国电信集团公司、上海贝尔股份有

限公司、中兴通讯股份有限公司、UT斯达康（重庆）通讯有限公司、武汉烽火科技集团有限公司。

本标准主要起草人：陆洋、程强、刘谦、敖立、林薇、王波、陈晓、张德智、常宇光。

YD/T2953-2015

接入设备节能参数和测试方法GPON系统

1范围

本标准规定了GPON系统OLT和ONU设备的节能参数、指标要求以及测试方法。

本标准适用于公众电信网环境下的GPON设备，专用电信网也可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T28519通信产品能耗测试方法通则

YD/T322铜芯聚烯烃绝缘铝塑综合护套市内通信电缆

YD/T1949.卜2009接入网技术要求——吉比特的无源光网络（GPON)第1部分：总体要求

YD/T1949.3-2010接入网技术要求——吉比特的无源光网络（GPON)第3部分：传输汇聚（TC)

层要求

YD/T1996.1-2009接入网技术要求第二代甚高速数字用户线（VDSL2)第1部分：总体要求

IEEE802.11信息技术——LAN/MAN特定要求第11部分：无线介质访问控制和物理层规范（Local

andmetropolitanareanetworks—SpecificrequirementsPart11:WirelessLANMediumAccessControl(MAC)

andPhysicalLayer(PHY)Specifications)

3术语和定义

下列术语和定义适用于本文件。

3.1

功耗PowerConsumption

设备在指定条件下正常工作的电源输入功率。

3.2

节能参数EnergyEfficiencyMetrology

设备节能分级的依据，包括功耗、能效及辅助性参数，其中功耗和能效是节能分级的最主要依据。

3.3

能效指数EnergyEfficiencyIndex

设备的实际功耗与功耗限定值之间的比值，简称为能效。

3.4

能效等级EnergyEfficiencyClass

评价设备节能水平的参数，根据能效指数确定。

YD/T2953-2015

4缩略语

下列缩略语适用于本文件。

ACAlternateCurrent交流电

ADSLAsymmetricDigitalSubscriberLine不对称数字用户线

ADSL2+AsymmetricDigitalSubscriberLine2plus频谱扩展的第二代不对称数字用户线

APAccessPoint接入点

COCentralOffice中心机房

CPECustomerPremiseEquipment用户端设备

DCDirectCurrent直流电

DSLDigitalSubscriberLine用户数字线

FEFastEthernet快速以太网

GEGigabitEthernet千兆以太网

GPONGigabit-CapablePassiveOpticalNetwork吉比特无源光网络

GTCGPONTransmissionConvergenceGPON传输汇聚

HGUHomeGatewayUnit家庭网关单元

IPInternetProtocol互联网协议

LANLocalAreaNetwork局域网

LOSLossofSignal信号丢失

MANMetropolitanAreaNetwork城域网

MDUMulti-DwellingUnit多住户单元

MEManagedEntity管理实体

MIBManagementInformationBase管理信息

OAMOperations,AdministrationandMaintenance操作、管理和维护

OLTOpticalLineTerminal光线路终端

ONUOpticalNetworkUnit光网络单元

PONPassiveOpticalNetwork无源光网络

POTSPlainOldTelephoneService普通老式电话业务

SFUSingleFamilyUnit单住户单元

USBUniversalSerialBus通用串行总线

VDSL2VeryhighspeedDigitalSubscriberLine2第二代甚高速数字用户线

WLANWirelessLAN无线局域网

xDSLxDigitalSubscriberLine各类用户数字线

5GPON设备的功耗状态

在本标准中，GPONOLT设备只考虑全功耗状态，即OLT处于正常工作状态，处于该状态下的设备

能够达到线路和设备配置允许下最大的数据传输速率。

GPONSFU/HGU设备考虑全功耗状态（S1)、低功耗状态（S2)和关机状态（S4)。其中低功耗状

态是指SFU/HGU上各接口均处于低功耗状态；全功耗状态是指SFU/HGU上各接口均处于全功耗状态，

关机状态指外部电源适配器对ONU的供电被断开，且电源适配器仍连接电源。本标准中所指的GPONSFU

YD/T2953-2015

设备对应于YD/T1949.1-2009第7.3节所规定的类型1的ONU设备，HGU设备对应于YD/T1949.1-2009第

7.3节所规定的类型2的ONU设备。

SFU/HGU各接口的低功耗状态的定义见表1，全功耗状态的定义见表2。

表1GPONSFU/HGU各接口的低功耗状态

端口或组件低功耗状态

核心功能处理模块a不处理任何用户业务流

GPON接口空闲（ONU处于YD/T1949.3-20108.2节规定的05状态，但不收发用户业务流）

以太网接口接口未连接或无以太网链路，但已激活以太网链路检测功能

WLAN接口开启信标（Beacon),但不收发用户业务流

语音接口连接1个电话，处于挂机状态，激活摘机检测功能。如果有多个话音接口，仅连接

其中一个，其它接口处于无电话或其他负载连接但可检测业务连接请求的状态

USB接口未连接设备，激活USB设备检测功能

a包括处理器和存储器，完成路由、防火墙、OAM和用户接口功能

表2GPONSFU/HGU各接口的全功耗状态

端口或组件全功耗状态

核心功能处理模块8处理用户业务流

GPON接口激活（ONU处于05状态，且收发用户业务流）

以太网接口所有端口全部激活（链路建立在最大速率并且收发用户业务流）

WLAN接口WLAN接口发射功率为50mW,开启Beacon,连接一个WLAN终端。该终端

在相同的房间内距AP为lm~5m,收发用户业务流，对IEEE802.11a/g上下行

速率均为51^13丨仇，对正££802.1111上下行速率均为101'413丨的，当支持双频带同

时工作时，每个频带的速率为10Mbit/s

话音接口连接1个电话，处于摘机状态，激活1个呼叫。如果有多个接口，仅连接其中

一个，其它接口处于无电话或其他负载连接但可检测业务连接请求的状态

USB接口未连接设备，激活USB设备检测功能

a包括处理器和存储器，完成路由、防火墙、OAM和用户接口功能

GPONMDU设备的核心功能处理模块和GPON接口只考虑全功耗状态，但不同类型的业务端口有各

自不同的工作状态，具体定义见表3。对以太网接口和话音接口，有低功耗状态和全功耗状态；对xDSL

接口，除正常工作状态外，还有DSL端口开启但CPE未上电状态（S5)及DSL端口关闭状态（S6)。本

标准中所指的GPONMDU设备对应于YD/T1949.1-2009第7.3节所规定的类型3的ONU设备。

表3GPONMDU各接口状态

接口或模块功耗状态描述

核心功能处理模块全功耗状态处理用户业务流

GPON接口全功耗状态激活（ONU处于05状态，且收发用户业务流）

全功耗状态接口激活（链路建立在最大速率并且收发用户业务流）

以太网接口

低功耗状态接口未连接或无以太网链路，但已激活以太网链路检测功能

全功耗状态■电话处于摘机状态，激活呼叫

话音接口

低功耗状态电话处于挂机状态，激活摘机检测功能

全功耗状态接口开启，链路建立在全线路速率并且收发用户业务流

xDSL接口cte掉电状态接口开启，但连接的CPE设备未上电

DSL端口关闭状态设备的DSL端口处于关闭状态，不能对用户端设备进行通信

YD/T2953-2015

6OLT设备

6.1节能参数与指标要求

6.1.1功耗

对OLT设备的功耗要求以采用直流供电时，满配整机功耗（不含千兆和万兆上联口的功耗）平均到

每个PON口的功耗限定值给出，具体要求见表4。

表4OLT功耗限定值

设备平均到每个PON口的功耗限定值（W)

满配时PON接口数量小于等于328.1

0LT设备a

满配时PON接口数量大于327.7

a采用ClassB+光模块。采用ClassC+光模块的设备功耗限定值待定

当OLT支持千兆以太网上联接口时，每提供一个千兆以太网接口，OLT整机功耗指标可增加4.5W。

当OLT支持万兆以太网上联接口时，每提供一个万兆以太网接口，OLT整机功耗指标可增力卩9W。

如果OLT采用220V
