DB13/T 1460-2011 电热地暖系统安全与节能规范

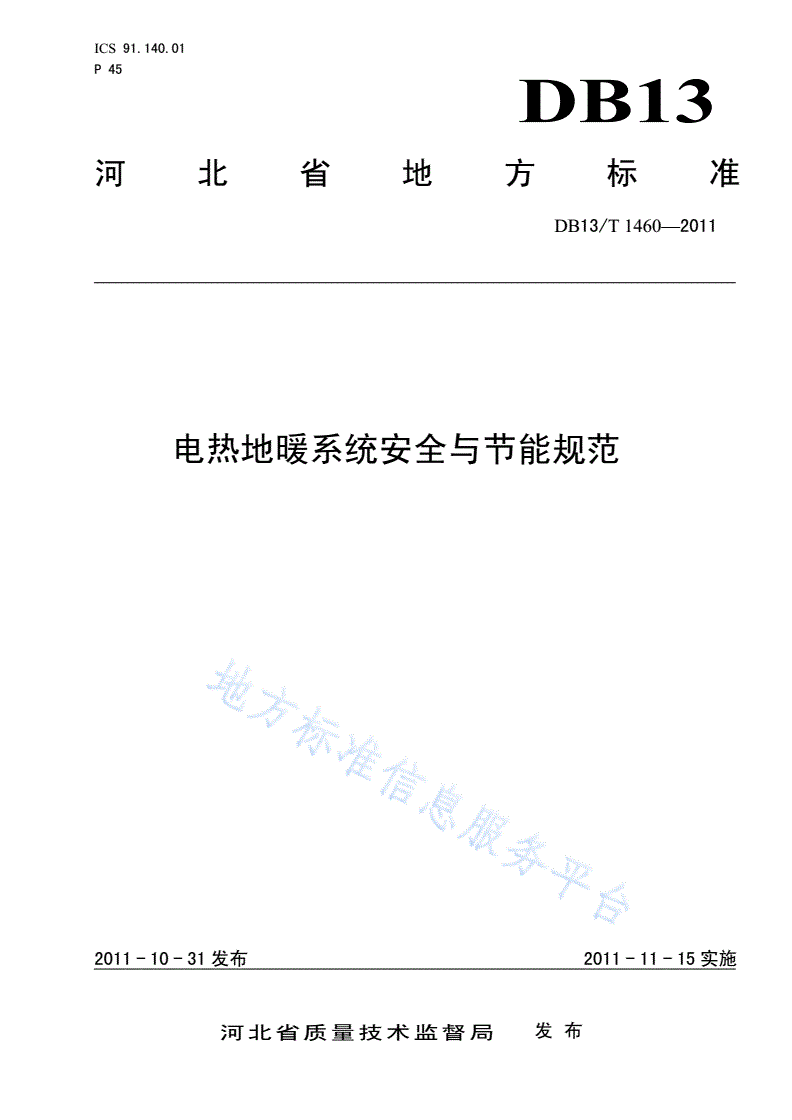

ICS91.140.01

P45

DB13

河北省地方标准

DB13/T1460—2011

电热地暖系统安全与节能规范

2011-10-31发布2011-11-15实施

河北省质量技术监督局发布

DB13/T1460—2011

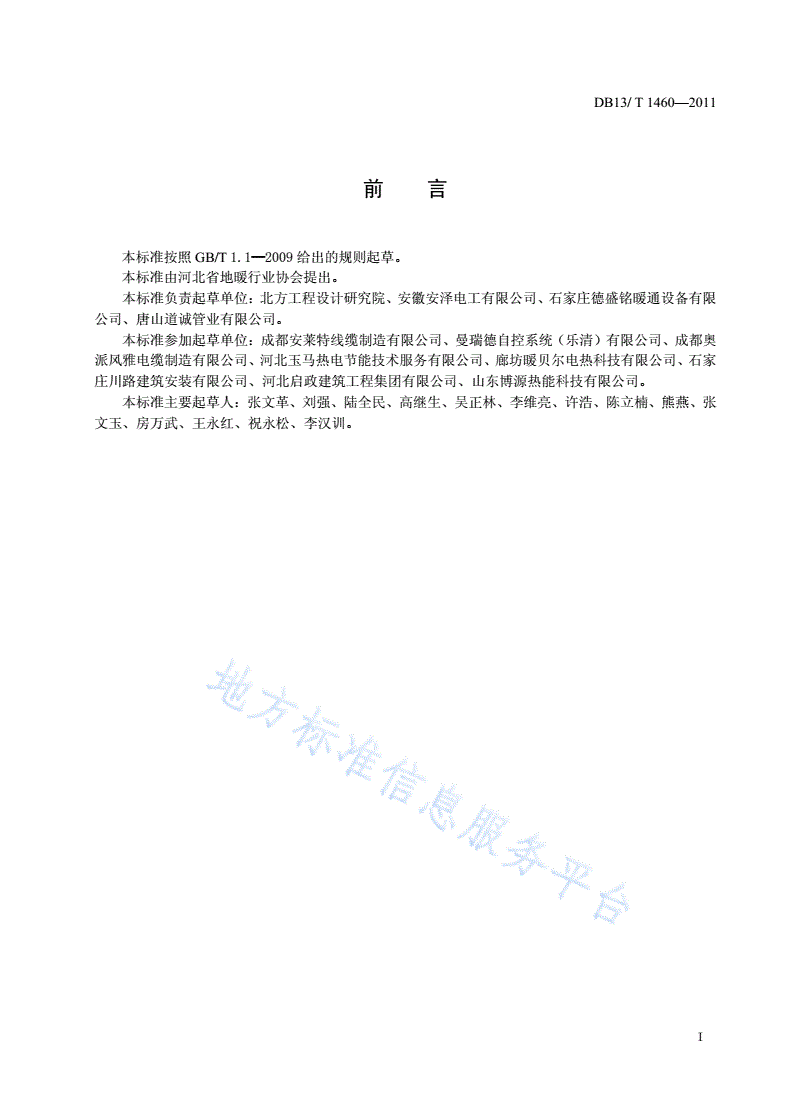

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河北省地暖行业协会提出。

本标准负责起草单位：北方工程设计研究院、安徽安泽电工有限公司、石家庄德盛铭暖通设备有限

公司、唐山道诚管业有限公司。

本标准参加起草单位：成都安莱特线缆制造有限公司、曼瑞德自控系统（乐清）有限公司、成都奥

派风雅电缆制造有限公司、河北玉马热电节能技术服务有限公司、廊坊暖贝尔电热科技有限公司、石家

庄川路建筑安装有限公司、河北启政建筑工程集团有限公司、山东博源热能科技有限公司。

本标准主要起草人：张文革、刘强、陆全民、高继生、吴正林、李维亮、许浩、陈立楠、熊燕、张

文玉、房万武、王永红、祝永松、李汉训。

I

DB13/T1460—2011

电热地暖系统安全与节能规范

1范围

本标准规定了电热地暖系统安全与节能的范围、规范性引用文件、术语与定义、分类、安全要求、

节能措施。

本标准适用于以电为热源，通过发热电缆、电热膜、碳纤维等电热产品将电能转换为热能后，实现

冬季室内供暖的电热地暖系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2900.1电工术语基本术语

GB4208外壳防护等级（IP代码）

GB14536．10家用和类似用途电自动控制器温度敏感控制器的特殊要求

GB/T22710低压断路器用电子式控制器

GB50054低压配电设计规范

HJ/T24500KV超高压送变电工程电磁辐射环境影响评价技术规范

JJG874温度指示控制仪检定规程

JGJ142地面辐射供暖技术规程

DB13/T1308发热电缆地面供暖技术规程

DB13(J)/T102碳纤维电热板地板辐射供暖技术规程

DB13(J)/T103碳纤维发热线供暖技术规程

3术语和定义

GB/T2900.1—2008、JGJ142—2004、DB13/T1308—2010界定的以及下列术语和定义适用于本文

件。为了便于使用，以下重复列出了GB2900.1—2008、JGJ142—2004、DB13/T1308—2010中的某

些术语和定义。

3.1

电热地暖系统

以电为热源，经过电热转换后，以地面辐射方式向住宅或向特殊场所供暖的系统。

3.2

发热电缆地面辐射供暖系统

将发热电缆埋设在地板中，以温控器控制室温或（和）地板温度，通过发热电缆将电能转换为热能

而实现地面辐射供暖的系统。

3.3

电热膜地面辐射供暖系统

1

DB13/T1460—2011

将电热膜铺设在地板内，以温控器控制室温或（和）地板温度，通过电热膜将电能转换为热能而实

现地面辐射供暖的系统。

3.4

碳纤维电热地面辐射供暖系统

将碳纤维埋设在地板内，以温控器控制室温或（和）地板温度，通过碳纤维将电能转换为热能而实

现地面辐射供暖的系统

3.5

液体管发热电缆地面供暖系统

将发热电缆穿在灌装了配置液体的耐热塑料管中，以温控器控制室温或（和）地板温度，通过发热

电缆将电

3.6恒功率发热电缆

通电能够发热，且加热功率不随工作环境情况改变的发热电缆。

3.7

自限温发热电缆

通电能够发热，但加热功率可随工作环境情况改变的发热电缆。

3.8

温度自动调节器

采用单片机收集、运算和控制室内温度并可按照预先设定模式工作的装置。

3.9

温控器

能够感应房间空气温度，用以调节房间所需温度的一种自动控制装置。

3.10

额定电流

额定电流是用电器在额定电压下工作的电流。电气设备额定电流是指在额定环境条件下（环境

温度、日照、海拔、安装条件等），电气设备的长期连续工作时的允许电流。

3.11

计算电流

计算负荷在额定电压下的正常工作电流，它是选择导体、电
