YD/T 2971-2015 光旁路保护装置

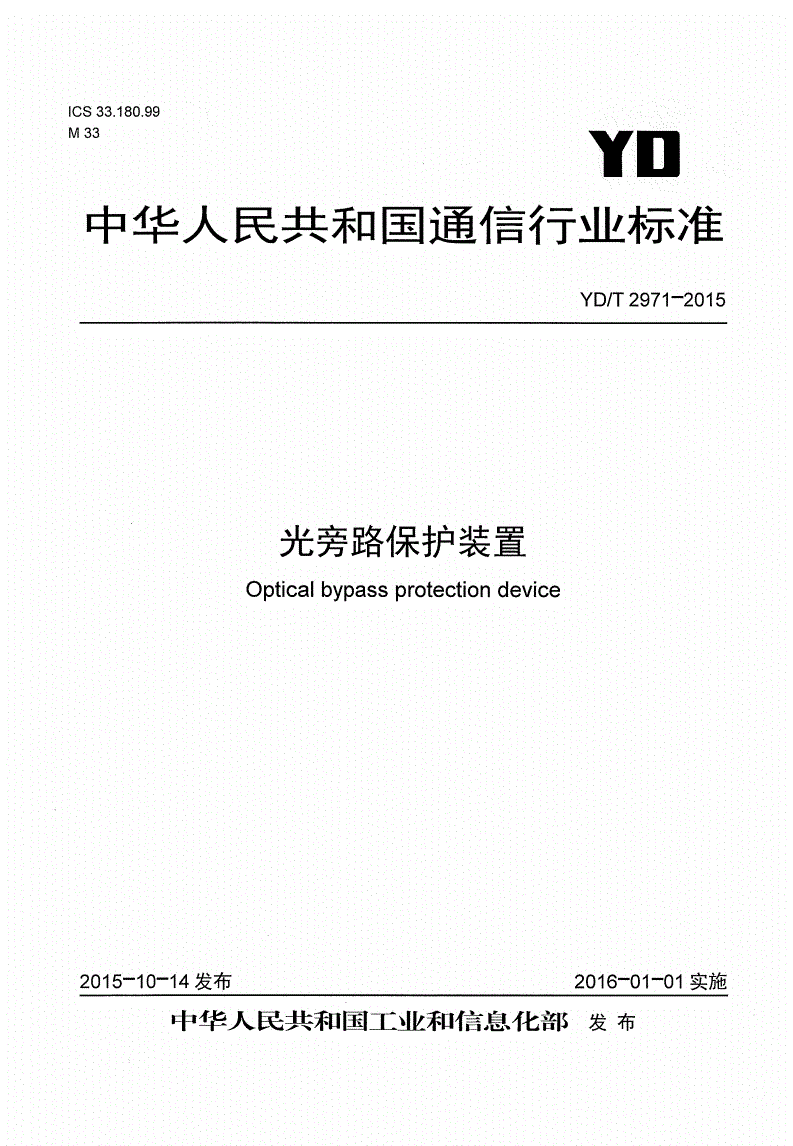

ICS33.180.99

M33YD

中华人民共和国通信行业标准

YD/T2971-2015

光旁路保护装置

Opticalbypassprotectiondevice

2015-10-14发布2016-01-01实施

中华人民共和国工业和信息化部发布

YD/T2971-2015

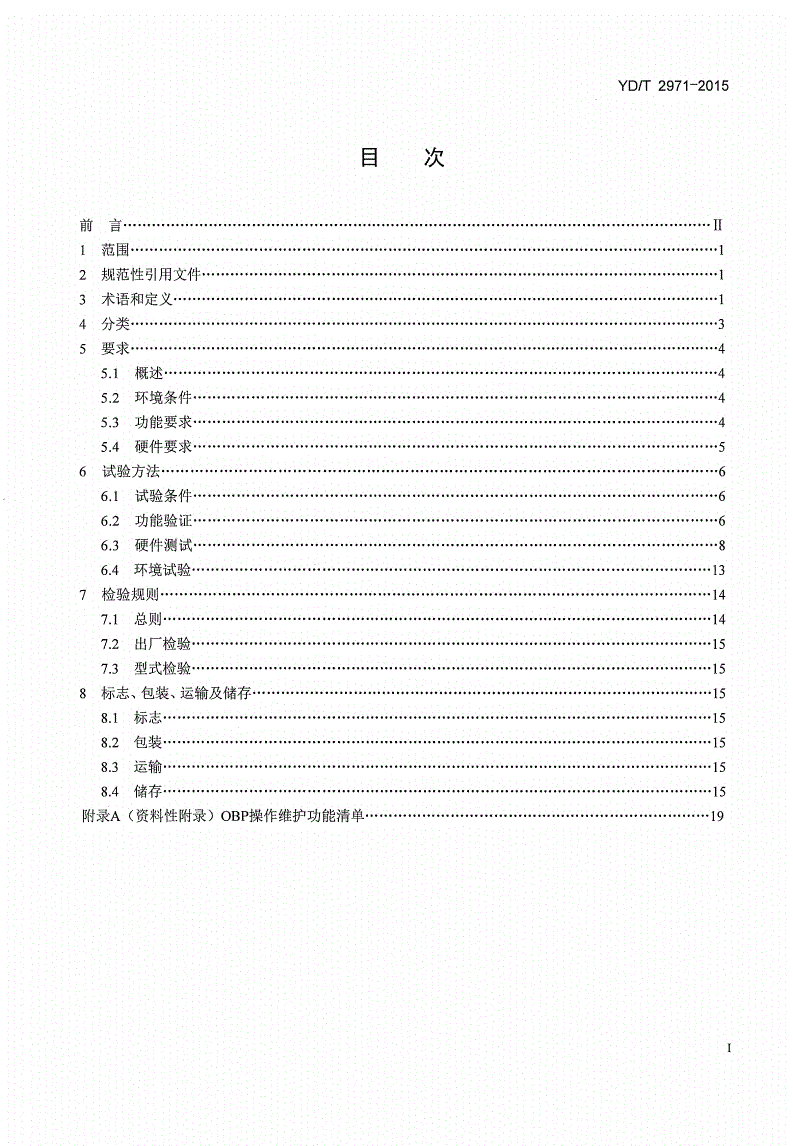

目次

mm.....................................................................................II

1麵...................................................................................................................................................................1

2规范性引用文件...........................................................................1

3賴雜X........................................................................................................................................................1

4減.....................................................................................3

5要求.....................................................................................4

5.1«述................................................................................4

5.2环境条件............................................................................4

5.3功能要求............................................................................4

5.4硬件要求............................................................................5

6试验方法.................................................................................6

6.1试验条件............................................................................6

6.2功能验证............................................................................6

6.3硬件测试............................................................................8

6.4环境试验.................13

7麵删IJ................................................................................14

7.1总则..........................................................................................................................................................14

7.2出厂检验...........................................................................15

7.3型式检验...........................................................................15

8标志、包装、运输及储存...................................................................15

8.1輪................................................................................15

8.2鱗................................................................................15

8.3.15

8.4.15

附录A(资料性附录）OBP操作维护功能清单..................................................19

I

YD/T2971-2015

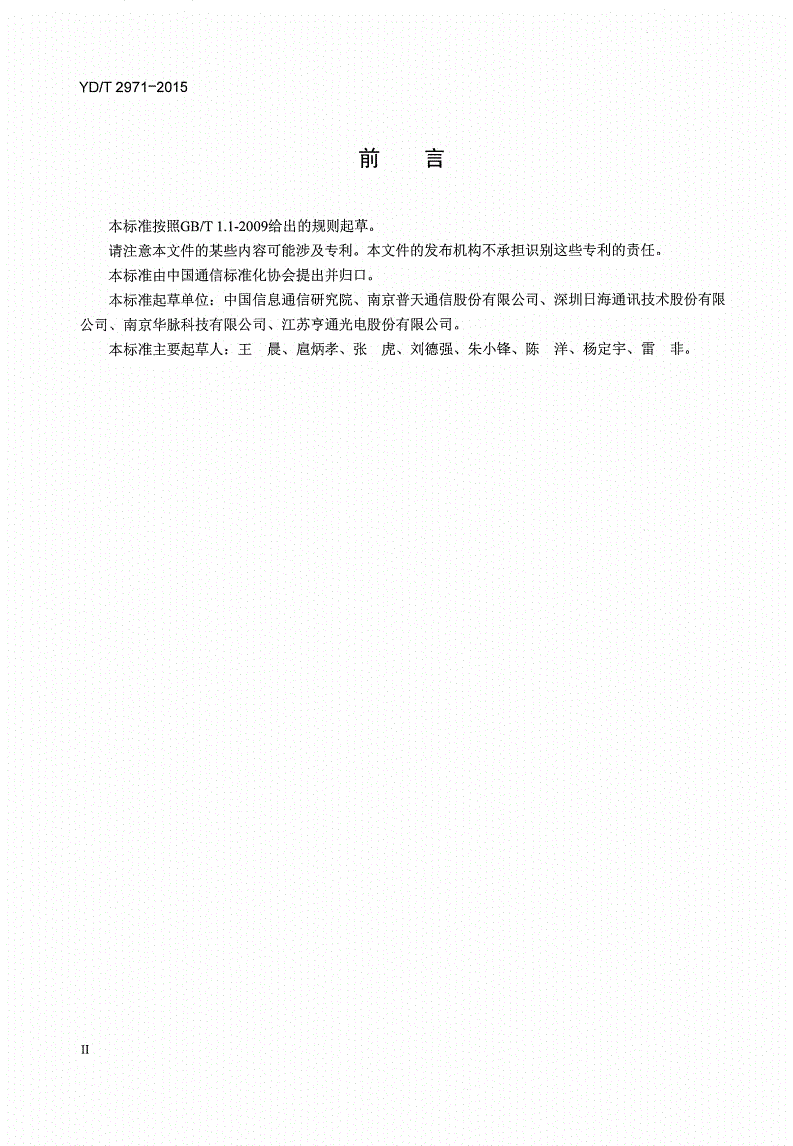

刖

本标准按照GB/T1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国通信标准化协会提出并归口。

本标准起草单位：中国信息通信研究院、南京普天通信股份有限公司、深圳日海通讯技术股份有限

公司、南京华脉科技有限公司、江苏亨通光电股份有限公司。

本标准主要起草人：王晨、扈炳孝、张虎、刘德强、朱小锋、陈洋、杨定宇、雷非。

YD/T2971-2015

光旁路保护装置

1范围

本标准规定了光旁路保护装置的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运

输及储存。

本标准适用于光旁路保护装置。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A:低温（IEC60068-2-1:2007,

IDT)

GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B:高温（IEC60068-2-2:2007,

IDT)

GBAT2423.3-2006电工电子产品环境试验第2部分：试验方法试验Cab:设备用恒定湿热试验

(IEC60068-2-78：2001,IDT)

GB/T2423.10-2008电工电子产品环境试验第2部分:试验方法试验Fc:振动(正弦）（IEC

60068-2-6:1995,IDT)

GB/T2828.1-2012计数抽样检验程序第1部分:按接受质量限(AQL)检索的逐批检验抽样计划(idt

ISO2859-1:1999)

GB/T2829-2002周期检验计数抽样程序及表（使用于对过程稳定性的检验）

GB/T3873-1983通信设备产品包装通用技术条件

GBAT5095.2-1997电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性

和接触电阻测试、绝缘试验和电压应力试验

GB/T26125-2011电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）

的测定

GB/T26572-2011电子电气产品中限用物质的限量要求

YD/T1617.1-2007智能化光保护系统第一部分：光线路保护系统

3术语和定义

下列术语和定义适用于本文件。

3.1

光旁路保护装置OpticalBypassProtectionDevice(0BP)

YD/T2971-2015

一种应用于光纤通信领域，能够自动绕过网络故障点的智能切换设备。OBP能够自动识别电源和自

身的供电状态，实时监测输入光信号功率，在被保护设备出现故障时进行光路瞬时切换，从而避免网络

出现全阻障碍，以保持光线路联通正常的设备。

3.2

参考光功率ReferenceOpticalPower

光传输系统正常开通时，OBP测试的输入光功率值。

3.3

告警门限AlarmThreshold

OBP根据线路要求为监测端口设置的告警光功率门限值，当低于该门限值时，对应端口产生告警提

不。

3.4

切换门限SwitchThreshold

OBP根据线路要求为监测端口设置的切换光功率门限值，当低于该门限值时，光旁路保护装置自动

切换旁路并产生告警提示。

3.5

无光锁定LightExtinctionHoldOn

在被保护设备无光输入时，OBP维持原线路状态的功能。

3.6

插入损耗InsertionLoss

光线路中接入OBP后导致光功率的下降值，即光线路接入OBP前输出光功率与接入OBP后输出光功

率的差值，以dB为单位。

37

回波损耗ReturnLoss

OBP中后向反射光功率与入射光功率的比值，以dB为单位。

3.8

偏振相关损耗P〇丨arizationDependentLoss

由于偏振状态的变化导致OBP插入损耗变化的最大值，以dB为单位。

3.9

波长相关损耗VVavelegthDependentLoss

由于波长的变化导致OBP插入损耗变化的最大值，以dB为单位。

3.10

串扰Crosstalk

OBP端口间的隔离度，即当光信号从OBP输入端输入后，在输出端测量的光功率与非输出端测量的

光功率的差值，以dB为单位。

3.11

监测光功率分辨率MonitoringOpticalPowerResolution

当光功率变化时，设备测量的最小变化值，以dB为单位。

2

YD/T2971-2015

3.12

监测光功率精度MonitoringOpticalPowerAccuracy

监测光功率P与实际光功率Po的差值，以dB为单位。

3.13

监测光功率范围MonitoringOpticalPowerRange

在某个确定监测光功率精度条件下，监测到光功率的最小值与最大值之间的范围，以dBm为单位。

3.14

切换时间SwitchingTime

从OBP自动识别自身供电状态或输入光信号状态，到被保护设备出现故障时OBP进行光路瞬时切换，

再到信号恢复正常所需的时间，以ms为单位。

3.15

自动切换功能AutomaticSwitchingFunction

光旁路保护装置监测到被保护光传输设备断电或输入光功率下降且超过（低于）用户设定的切换门

限时，自动由工作线路切换至旁路的功能。当光旁路保护装置检测到故障节点修复后，在用户事先设定

的延时后由旁路自动切换至原线路的功能。

3.16

手动切换功能ManualSwitchingFunction

光旁路保护装置在收到用户发出的命令后，将光传输线路由工作线路切换至旁路或者由旁路切换至

工作线路的功能。

3.17

心跳功能HeartbeatFunction

OBP每间隔一定时间向主设备或上游设备发送状态信息的功能。

4分类

4.1按OBP的安装方式分类

按照OBP的安装方式可分为：

——模块式；

——独立式；

一一机架式。

4.2按OBP的接口类型分类

按照OBP的接口类型可分为：

——FC型；

——SC型；

——LC型。

4.3按OBP支持的光纤类型分类

按照OBP支持的光纤类型可分为：

一一单模；

YD/T2971-2015

4.4按OBP支持的工作方式分类

按照OBP的工作方式可分为：

一一单纤双向；

——双纤双向。

5要求

5.1概述

光旁路保护装置的功能：

——Tx〇连接IN端口，经过光旁路保护装置T端口连接Rx;

——Tx连接R端口，经过光旁路保护装置OUT端口连接Rx〇;

一一建立路由的端口对速率、接口是透明的，其切换路由均建立在光域。

OBP功能框图如图1所示。

光旁路保护装置

正常工作线路旁路工作线路激光放大器(可选）

说明：Tx。——光传输设备发射端口；Rxq——光传输设备接收端口；Tx—被保护光传输设备发射端口；Rx-

保护光传输设备接收端口；IN——光旁路保护装置线路侧输入端口；OUT—一光旁路保护装置线路侧输出端口；R-

旁路保护装置设备侧输出端口；T—光旁路保护装置设备侧输入端口。

图10BP功能框图

5.2环境条件

工作温度••一5°C〜+65°C,工作相对湿度范围：彡90%(40°C±2°C);

储存温度：一40°C〜+70°C,储存相对湿度范围：彡95%(40°C±2°C);

大气压范围：70kPa〜106kPa。

5.3功能要求

5.3.1告警功能

OBP应具有以下告警功能：

一一声音告警：当0BP发生告警时，应有告警音提示，并提供禁音功能；

一一光告警：当0BP发生告警时，应通过指示灯的颜色变化指示当前系统状态；

一一显示告警内容：0BP的显示屏应显示当前的告警信息并允许翻屏查阅；

一一告警种类：OBP应具有光功率告警、掉电告警及通信告警；

一一告警分级：0BP的告警宜分级，以区分紧急告警、重要告警和一般告警。

YD/T2971-2015

5.3.2监测功能

OBP应具有自动识别供电电源和自身供电状态，实时监测OBP输入光功率的功能。

5.3.3线路切换功能

OBP应具有以下切换功能：

一一自动切换功能；

一一手动切换功能。

5.3.4无光锁定

OBP应具有无光锁定功能。

5.3.5显示功能

OBP应具有状态显示功能，显示以下信息：

一一业务使用线路：正常工作线路/旁路；

----告警信息；

一一工作模式：自动/手动；

——供电状态；

一一实时输入光功率。

5.3.6参数设置、查询功能

OBP应具有告警门限、切换门限、保护模式等参数设置、查询的功能。

5.3.7心跳功能

0BP应周期性地向上游设备发送自身状态信息，发送周期可以由用户设定。

5.3.8异常状态保护功能

0BP由于自身状态异常而停止工作时，应保持原线路状态。

5.3.9设备配置

0BP应采用双电源供电。

OBP应提供网络通信接口。

5.3.10操作维护功能

OBP宜具有操作维护功能，其操作维护功能的清单参见附录A。

5.4硬件要求

5.4.1外观

5.4.1.1结构应牢固，塑料件无裂纹、无破损；装配具有互换性；紧固件无松动，机械活动部位应转动

灵活、插拔适度、锁定可靠、安装与维护安全方便；外露和操作部位的锐角倒圆半径应不小于2mm。

5.4.1.2涂覆层表面应光洁、色泽均匀、印字清晰，无挂流、无露底；金属件无毛刺、锈蚀。

5.4.1.3应具有设备保护接地，接地处应有明显的接地标志。

5.4.2安全要求

5.4.2.1绝缘电阻

OBP电源输入端与外壳或固定装置之间的绝缘电阻应不小于YD/T1617.1-2007中表2的规定。

5.4.2.2耐电压

OBP电源输入端子与金属外壳或金属固定装置之间，应能承受YD/T1617.1-2007
